ioLogik 2542-WL1-T

Click&Go Plus,AI×4,DI/O×12 搭載 スマートWi-Fi リモートI/O

販売終了

本製品は 販売を終了いたしました。

主な製品特長

  • 最大48ルールのClick&Go Plus™ 制御ロジックによるフロントエンドインテリジェンス
  • Moxa特許のMX-AOPC UA Serverによるアクティブ通信
  • MX-AOPC UA Loggerソフトウェアによる接続不能期間データの自動補完
  • イーサネットデバイスにリンクできる4ポートアンマネージドスイッチ内蔵
  • 最大8つのioLogik E1200ユニットをデイジーチェーン接続できるI/O拡張ポート
  • フィールドでシリアルデバイスを接続するための3-in-1 RS-232C/422/4852シリアルポート
  • SNMPv1/v2c/v3サポート
  • Windows または LinuxプラットフォームのためのMXIO libraryによるシンプルなI/Oマネージメント
  • ワイド動作温度範囲:-30~70℃

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

Click&Go Plusサポート スマートWiFi リモートI/O

ioLogik 2500-WL1シリーズは、イーサネット、シリアル、WLAN通信インターフェースをサポートするワイヤレスLANリモートI/Oで、さまざまな産業用データ収集アプリケーションに最適なソリューションを実現する、Moxa独自のハードウェアとソフトウェア設計がされた、スマートリモートI/O製品です。ioLogik 2500シリーズのハードウェアは、いろいろなフィールドデバイスとシームレスな接続を可能にする4ポートアンマネージドイーサネットスイッチと2つのシリアルポートを組み込んだ設計がされています。イーサネットポートの1つは、100チャネル以上を提供する8つのデイジーチェーン接続がされたioLogik E1200拡張モジュールとリンクすることができます。ioLogik 2500は、Click&Go Plusロジックを使用してI/Oアレイ全体を制御する「ヘッド」ユニットとして動作します。I/Oアレイ全体をネットワークに接続するのに必要なのは1つのIPだけなので、IPアドレスが不足している産業フィールドには完璧なソリューションとなります。

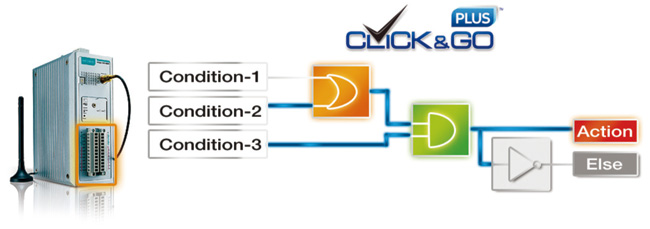

新しいClick&Go Plus™ を使った、パワフルなコントロールロジック

新しい Click&Go Plus™ コントロールロジックは、8つの条件/アクションへのさらなるアップグレードにより、最大48のルールをサポートします。また、そのグラフィカルユーザインターフェースは、より強力で効率的なIOソリューションを構築するために、3つのロジックゲートと3つのマルチレイヤを提供します。Click&Go Plus™ ロジックルールの設定が終了したら、IOxpressの便利なシミュレーション機能を使用して、Click&Go Plus™ ルールをオンラインのデバイスにアップロードする前に、ルール内に潜在するエラーを発見することができます。

ピア・ツー・ピア (P2P) モードは、産業用アプリケーションで幅広く使用されています。従来は、接続の両端にP2Pデバイスを使用する必要がありました。しかし、P2Pデバイス間で設定の不一致が発生した場合、P2P接続は失敗し、大幅な時間と作業を費やしてP2Pの設定を再チェックする必要が生じます。IOxpressを使えば、出力デバイスを設定するだけで、自動的にP2P接続が確立します。

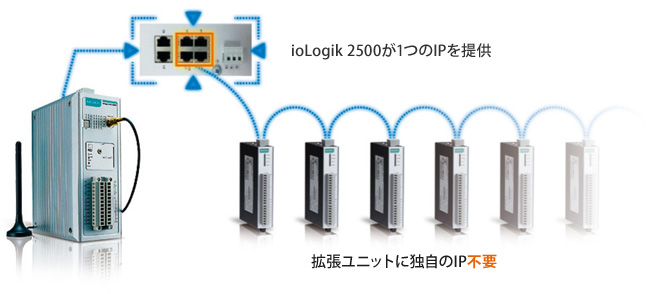

複数の拡張I/Oに1つのIPを使用することで、よりスマートなデータ収集ソリューションを提供

ioLogik2500のユニークなIO拡張ハードウェア設計は、100以上の異なるI/Oチャネルを使う汎用性の高いI/Oアレイに、最大8台のioLogik E1200モジュールを接続できるようになっています。ioLogik 2500は、Click&Go Plus™ ロジックを使い、すべてのI/Oアレイを制御し、また、1つのIPを使って、すべてのI/Oアレイをネットワークに接続する、完璧な「ヘッド」ユニットとして機能します。

VPN:信頼性が高くセキュアなセルラー通信ネットワークの構築

ioLogik 2500-GPRS/HSPAは、セキュリティ上の理由から、ホストステーションにセキュアなVPNトンネルを構築するためにIPSecをサポートします。VPNにより、VPNクライアントとして機能するセルラーデバイスは、VPNサーバとの接続を開始することができます。接続が確立されると、セルラーデバイスは、同じプライベートネットワーク上の他のネットワークデバイスと通信することができます。

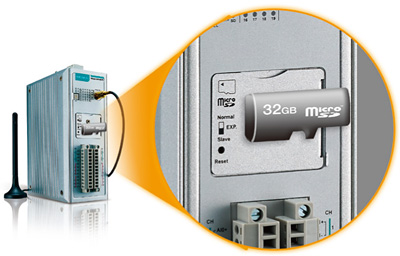

強力なデータロガーと付加価値の高いMODBUSゲートウェイ

ioLogik 2500シリーズは最大32GBメモリのSDカードをサポートし、貴重なデータを格納する強力なデータロガーとして機能します。また、内蔵FTPサーバにより、フィールドサイトからの重要なデータに、異なるシステムからリモートでアクセスすることが可能です。さらに、シリアル通信ポートが2つあるため、Modbus RTUプロトコルを使用してデバイスからデータを入力したあと、Modbus TCPまたはAOPCタグフォーマットにデータを変換してから、イーサネットネットワークを介して送信することができます。

新しいMX-AOPC UAサーバにより、効率的にシステムの応答時間を低減

新しいMX-AOPC UAは、UAサーバとDAサーバの両方をサポートしており、多くの機能を備えています。UAサーバには標準で最先端のセキュリティモデルがあり、システムのセキュリティを保証し、標準のUA TCPポートを介した通信チャネルをサポートしています。このため、サードパーティー製のプロキシを通してメッセージを中継できます。また、DCOM設定について考慮する必要がないため、ファイアウォールの設定が、より簡単になります。

さらに、MX-AOPCは、従来のModbusプロトコルと、Moxa特許のプッシュタイプの両方の通信をサポートします。従来の受動的なプル方式と異なり、能動的なメッセージは、I/Oステータスの変化や、あらかじめ設定したイベントが発生したときに、ioLogik 2500からSCADAシステムに自動的に「プッシュ」します。このように、情報は、SCADAシステムに正確かつ効率的にプッシュ利用できます。

入力/出力
アナログ入力4チャネル
設定可能DI/O12チャネル
アイソレーション3k VDC または 2k Vrms
アナログ入力
タイプ差動入力
分解能16 bit
I/Oモード電圧/電流 (ソフトウェアで選択可能)
入力範囲±10 V、0~10 V、0~20 mA、4~20 mA (焼損検知)
精度
  • ±0.1% FSR @ 25℃
  • ±0.3% FSR @ -10 および 60℃
  • ±0.5% FSR @ -30 および 70℃
サンプリングレート
  • 全チャネル:400サンプル/秒
  • チャネル毎:100サンプル/秒
入力インピーダンス1MΩ (min.)
電流入力用内蔵レジスタ120Ω
デジタル入力
センサタイプウェットコンタクト (NPN/PNP)・ドライコンタクト
入力リーク電流< 1 mA (@ 30 VDC)
I/OモードDI または イベントカウンタ
ドライコンタクト
  • オン:GNDに短絡
  • オフ:オープン
ウェットコンタクト (DI~COM)
  • オン:10 ~ 30 VDC
  • オフ:0 ~ 3 VDC
コモンタイプ8ポイント/COM
カウンタ周波数2.5 kHz
デジタルフィルタリング間隔ソフトウェアにより設定可能
デジタル出力
タイプSink
I/OモードDO または パルス出力
パルス出力周波数5 kHz
過電圧保護45 VDC
過電流保護1.5 A/チャネル @ 25℃
過温度シャットダウン175℃ (min.)
電流規格500 mA/チャネル @ 25℃
WLANインターフェース
規格
  • IEEE 802.11b/g
  • IEEE 802.11i ワイヤレスセキュリティ
スペクトラム拡散変調 (typical)
  • DSSS:DBPSK, DQPSK, CCK
  • OFDM:BPSK, QPSK, 16QAM, 64QAM
  • 802.11b:CCK @ 11/5.5 Mbps, DQPSK @ 2 Mbps, DBPSK @ 11 Mbps
  • 802.11g:64QAM @ 54/48 Mbps, 16QAM @ 36/24 Mbps, QPSK @ 18/12 Mbps, BPSK @ 9/6 Mbs
運用チャネル (中央周波数)
  • US:2.412~2.462 GHz (11チャネル)
  • EU:2.412~2.472 GHz (13チャネル)
セキュリティ
  • 64-bit および 128-bit WEP暗号化
  • フルWPA/WPA2パーソナル
送信レート
  • 802.11b:1, 2, 5.5, 11 Mbps
  • 802.11g:6, 9, 12, 18, 24, 36, 48, 54 Mbps
TX送信出力
  • 802.11b:Typ. 18± 1.5 dBm @ 1~11 Mbps
  • 802.11g:Typ. 18± 1.5 dBm @ 6~24 Mbps, Typ. 17± 1.5 dBm @ 36 Mbps, Typ. 16± 1.5 dBm @ 48 Mbps, Typ. 16± 1.5 dBm @ 54 Mbps
RX感度
  • 802.11b:-97 dBm @ 1 Mbps, -94 dBm @ 2 Mbps, -92 dBm @ 5.5 Mbps, -90 dBm @ 11 Mbps
  • 802.11g:-88 dBm @ 6~24 Mbps, -85 dBm @ 36 Mbps, -75 dBm @ 48 Mbps, -70 dBm @ 54 Mbps
LAN
イーサネット
  • 4スイッチ10/100 Mbps RJ45ポート
  • ioLogik E1200ユニットのデイジーチェーン接続による高速ダウンストリーム通信用に最適化された1ポート

最適化されたデイジーチェーンポートは、風力発電産業デバイスをサポートしておりません (ioLogik E1261W-T、E1261H-T または E1263H-T)

保護1.5 kV電磁アイソレーション
プロトコルModbus/TCP, TCP/IP, UDP, DHCP, BOOTP, SNMP, HTTP, CGI, SNTP, SMTP
シリアル通信
シリアルポートRJ45 3-in-1インターフェース×2
プロトコルModbus/RTU (マスタ)、シリアルトンネルモード (クライアント/サーバ)
シリアルライン保護≥ 8 kV ESD (全信号)
ボーレート1200 ~ 115200 bps
シリアル通信パラメータ
パリティなし、奇数、偶数
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
フロー制御なし, RTS/CTS
ボーレート1200 ~ 115200 bps
プロトコルModbus/RTU
電源
電源入力24 VDCノーマル、12~48 VDC
消費電力
  • ioLogik 2512-GPRS:420 mA @ 24 VDC
  • ioLogik 2512-HSPA:460 mA @ 24 VDC
  • ioLogik 2542-GPRS:500 mA @ 24 VDC
  • ioLogik 2542-HSPA:540 mA @ 24 VDC
メカニカル
配線I/Oケーブルmax. 14 AWG
マウンティングDINレール、ウォールマウント
ストレージ
拡張スロット最大32 GB microSD™ メモリカード (SDHC互換性)

極端な温度で動作する環境では産業用グレードのワイド温度SDカードが必要

環境
動作温度標準モデル:-10 ~ 60℃
ワイド温度モデル:
ioLogik 2500-WL1:-30 ~ 70℃
ioLogik 2500-GPRS/HSPA:-30 ~ 70℃
ioLogik 2500:-40 ~ 75℃
保管温度-40 ~ 85℃
相対湿度5 ~ 95% (結露なきこと)
高度最大2000m
規格 および 認証
安全UL 508, EN 60950-1, NCC
EMIEN 55022; EN 61000-3-2; EN 61000-3-3;
FCC Part 15, Subpart B, Class A
EMSEN 55024, EN 61000-4-2, EN 61000-4-3,EN 61000-4-4,
EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-4-11,
EN 61000-6-2
ラジオFCC Part 22H, FCC Part 24E,EN 301 489-1, EN 301 489-7, EN 301 511
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
グリーン製品RoHS, CRoHS, WEEE

最新の認証状況については、Moxaのwebサイトをご覧ください

保証
保証期間5年
詳細MOXA社 製品保証方針

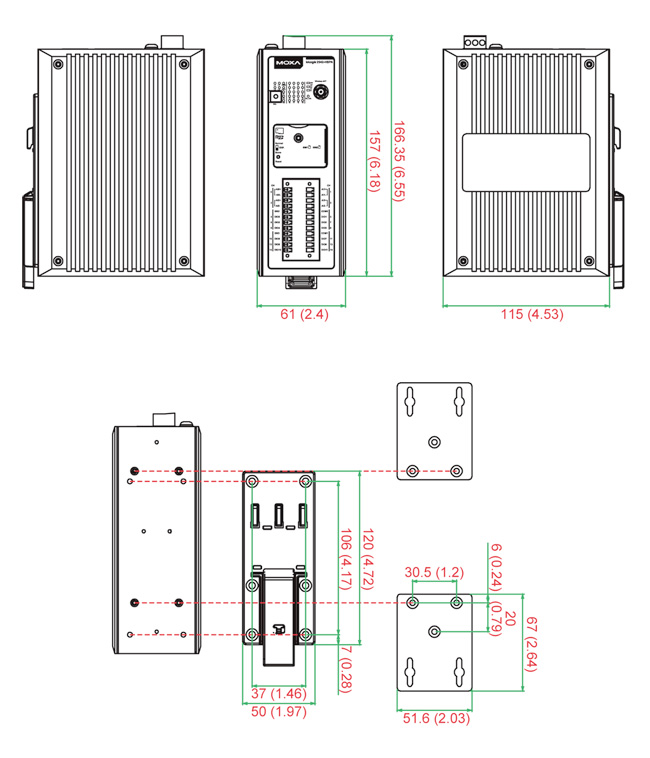

サイズ (単位 = mm)

サイズ

ビデオ

ioLogik 2542-WL1-TワイヤレスLAN リモートI/O
Click&Go Plus
AI×4
DI/O×12
動作温度:-30 ~ 70℃
