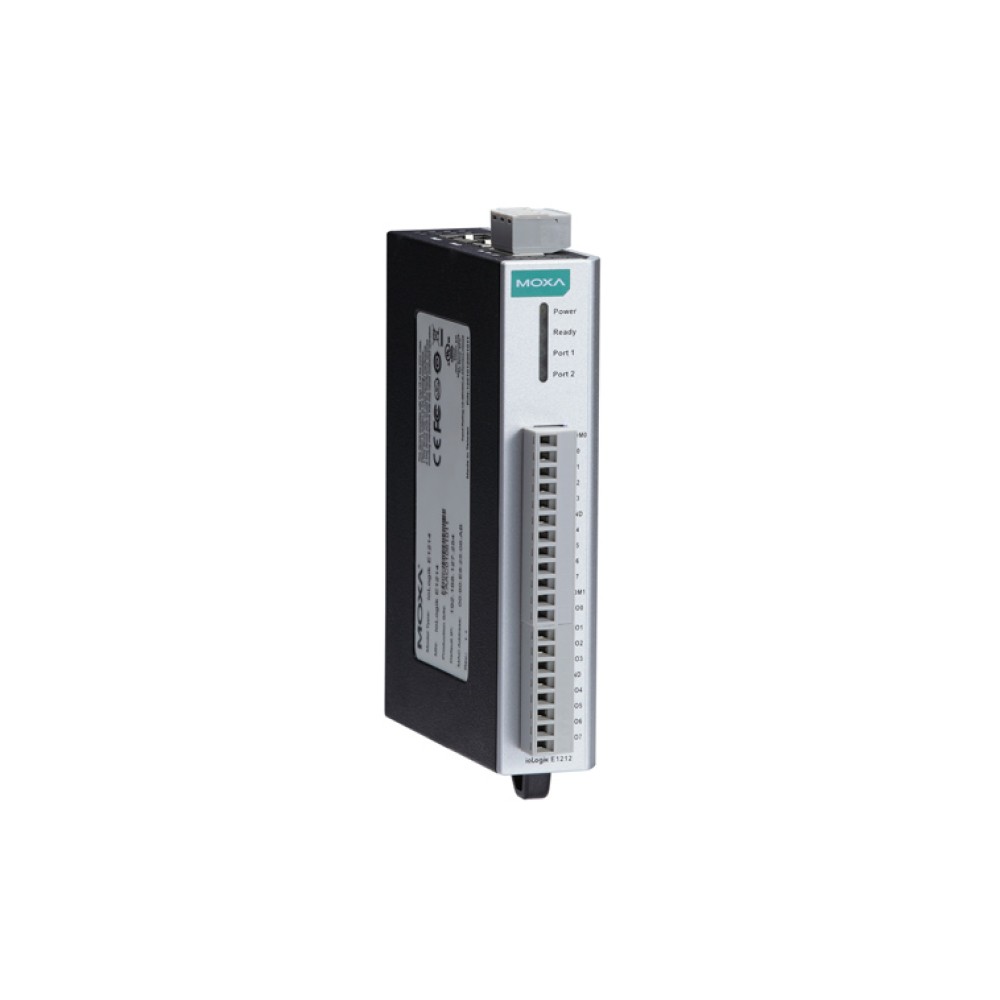

ioLogik E1242-T

イーサネットリモートI/O (2ポートイーサネットスイッチ付属)

主な製品特長

  • シンプルなスタンドアロンオペレーションに最適、最大16チャネルまで対応
  • DI、DO、AI、AO、RTD、熱電対、リレイのI/O組み合わせが可能
  • Webコンフィギュレーションが容易
  • ユーザ定義可能なModbus TCPスレーブアドレッシング
  • EtherNet/IPアダプタモードサポート
  • IIoTアプリケーションに必要なRESTful APIをサポート
  • SNMP v1/v2cをサポート
  • ioSearchユーティリティにより大量導入とコンフィギュレーションが容易
  • 危険場所に要求されるClass 1 Div 2認定取得※
  • 40~75℃環境で使用可能なワイド動作温度モデル

Class I Division 2 および ATEXは現在、E1213/E1213-Tモデルには適用されません。

FCC

CE

EX

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

ioLogik E1200シリーズは、さまざまなアプリケーションに対応することが可能な、I/Oデータを収集するために最も頻繁に使用されるプロトコルをサポートしています。ITエンジニアの多くは、SNMPv1/v2c/v3、MQTT、RESTful APIプロトコルを使用していす。一方、OTエンジニアは、ModbusなどのOT (Operational Technologies) に精通しています。MoxaのSmart I/Oは、ITエンジニアとOTエンジニアの両方が同じI/Oデバイスから便利にデータを収集することを可能にします。ioLogik E1200シリーズは、OTエンジニアのためにModbus TCP、EtherNet/IP、Moxa AOPCなどのプロトコルと、ITエンジニアのためにSNMP、RESTful API、Moxa MXIOライブラリなどの異なる6種類のプロトコルをサポートしています。ioLogik E1200は、I/Oデータの取得と同時にこれらのいずれかのプロトコルへのデータ変換を行い、アプリケーションを簡単かつ容易に接続することができます。

デイジーチェーン イーサネットI/Oコネクション

この産業用イーサネットリモートI/Oには、拡張可能なデイジーチェーンイーサネットI/Oアレイを介して、別のローカルイーサネットデバイス、またはアップストリームのコントロールサーバへの情報の自由なストリームを可能にする2つのスイッチドイーサネットポートが付属しています。このため、ファクトリーオートメーション、セキュリティおよび監視システム、トンネル接続などのアプリケーションは、標準のイーサネットケーブルを介してマルチドロップI/Oネットワークを構築するデイジーチェーンイーサネットを利用することができます。多くの産業オートメーションユーザは、フィールドバスソリューションで最も一般的に使用されるコンフィギュレーションとして、マルチドロップに精通しています。ioLogik イーサネットリモートI/Oユニットがサポートするデイジーチェーン機能は、リモートI/Oアプリケーションの拡張性とインストールの可能性を高めるだけでなく、個別のイーサネットスイッチの必要性を減らすことによって全体的なコストを低減します。このようにデバイスをデイジーチェーン接続することで、全体的な作業費やケーブル配線費も削減することができます。

ピア・ツー・ピア通信を使うことで時間と配線コストを削減

リモートオートメーションアプリケーション環境においては、コントロールルームとセンサが遠く離れていることが多く、長距離の配線が常に課題となっています。ピア・ツー・ピアネットワーキングでは、ユーザがioLogikシリーズモジュールのペアをマッピングできるため、入力値が出力チャネルに直接転送され、配線プロセスが簡略化され、配線コストが大幅に削減されます。

ユーザ定義可能なModbus TCPアドレッシングを使い、既存システムのアップグレードを容易に実現

固定アドレスによって制御および検出されるModbusデバイスの場合、ユーザは初期のコンフィギュレーション調査と検証に膨大な時間を費やします。ユーザは、SCADAシステムやPLCの初期アドレスまたはスタートアドレスを有効にするために、I/Oチャネルやベンダー定義のアドレスなど、各デバイスのネットワークの詳細を見つける必要があります。ユーザ定義可能なModbus TCPアドレッシングをサポートするデバイスは、柔軟性が高く、容易なセットアップを提供します。個々のデバイスを心配する代わりに、ユーザは自分のニーズに合わせて機能とアドレスマップを設定するだけです。

イベントに対するプッシュテクノロジー

MX-AOPC UA Serverを使用することにより、デバイスは、ステータスの変化やイベントをSCADAシステムに伝達するときに、アクティブなプッシュ通信を使用することができます。ポーリングシステムとは異なり、SCADAシステムとの通信にプッシュアーキテクチャを使用すると、ステータスの変化や設定されたイベントが発生したときにのみメッセージが配信されるため、より高い精度と、転送する必要のあるデータ量が少なくなります。

I/O PointをSCADAおよびIoTプラットフォームに接続してI/Oデータを容易に収集する

フィールド機器からSCADAまたはIoTプラットフォームにデータを取り込む場合、オンサイトでPLCの交換や再プログラミングするという選択肢がない可能性があります。その代わりに、Modbus、EtherNet/IP、またはSNMPを使用して、既存のI/O Pointと新しいI/O Pointの両方を目的のプラットフォームにすばやく簡単に取り込むためにイーサネットI/Oの使用を検討することをお勧めします。

ioLogikおよびioThinxモジュールを使用することにより、PLCを再プログラミングすることなく、新しいI/Oデータを収集することができます

イーサネットI/Oモジュールは、センサとI/OデータをSCADAまたはIoTプラットフォームに取り込む必要がある場合、PLCに代わる簡単で費用対効果に優れた代替手段です。接続されたセンサからのデジタルおよびアナログ入力の読み取り値をイーサネット対応データに変換し、Modbus、EtherNet/IP、SNMP、およびその他の共通的なプロトコルを介してネットワーク経由で直接要求ができます。これにより、オンサイトでPLCの再プログラミングをしたり、既存のオペレーションを中断させたりすることがなくなり、コストとトラブルを省くことが可能となります。

入力/出力インターフェース
アナログ入力チャネルioLogik E1240 モデル:8
ioLogik E1242 モデル:4
アナログ出力チャネルioLogik E1241モデル:4
構成可能DIOチャネル (ジャンパーによる)ioLogik E1212 モデル:8
ioLogik E1213/E1242モデル:4
デジタル入力チャネルioLogik E1210 モデル:16
ioLogik E1212/E1213 モデル:8
ioLogik E1214 モデル:6
ioLogik E1242 モデル:4
デジタル出力チャネルioLogik E1211モデル:16
ioLogik E1213 モデル:4
アイソレーション3k VDC または 2k Vrms
リレーチャネルioLogik E1214モデル:6
RTDチャネルioLogik E1260 モデル:6
サーモカップルチャネルioLogik E1262 モデル:8
ボタンリセットボタン
デジタル入力
コネクタスクリュータイプEuroblockターミナル
カウンター周波数250 Hz
デジタルフィルタリングタイム間隔ソフトウェア設定可能
ドライコンタクトOn:short to GND
Off:open
I/OモードDI または イベントカウンタ
COMあたりのポイントioLogik E1210/E1212 モデル:8 チャネル
ioLogik E1213 モデル:12チャネル
ioLogik E1214 モデル:6チャネル
ioLogik E1242 モデル:4チャネル
センサータイプドライ接点
ウェット接点 (NPN または PNP)
ウェット接点(DI to COM):10~30 VDC
Off:0~3 VDC
デジタル出力
コネクタスクリュータイプEuroblockターミナル
電流定格ioLogik E1211/E1212/E1242モデル:チャネル当たり200 mA
ioLogik E1213モデル:チャネル当たり500 mA
I/OモードDO または パルス出力
I/OタイプioLogik E1211/E1212/E1242モデル:Sink
ioLogik E1213モデル:Source
過電流保護ioLogik E1211/E1212/E1242モデル:チャネル当たり2.6 A @ 25℃
ioLogik E1213モデル:チャネル当たり1.5 A @ 25℃
過温度シャットダウン175℃ (typical), 150℃ (min.)
過電圧保護35 VDC
パルス出力周波数500 Hz (max.)
リレイ
ブレークダウン電圧500 VAC
コネクタスクリュータイプEuroblockターミナル
接点電流定格抵抗負荷:5 A @ 30 VDC, 250 VAC, 110 VAC
接点抵抗100 milli-ohms (max.)
電気的耐久性100,000運用 @ 5 A抵抗負荷
初期絶縁抵抗1,000 mega-ohms (min.) @ 500 VDC
機械的耐久性5,000,000運用
パルス出力周波数0.3 Hz @ 定格負荷 (max.)
タイプForm A (N.O.) 電源リレイ

周囲湿度は、5~95% (結露がないこと)。リレイは、0℃以下の高結露環境で動作させると誤動作する可能性があります。

アナログ入力
精度ioLogik E1240/E1242:
±0.1% FSR @ 25℃
±0.3% FSR @ -10~60℃

ioLogik E1240-T/E1242-T:
±0.1% FSR @ 25℃
±0.3% FSR @ -10~60℃
±0.5% FSR @ -40~75℃
電流入力用の内蔵抵抗120 ohms
コネクタスクリュータイプEuroblockターミナル
I/O モード電圧/電流
I/Oタイプディファレンシャル
入力インピーダンス10 mega-ohms (min.)
入力範囲0~10 VDC
0~20 mA
4~20 mA
4~20 mA (バーンアウト検出あり)
分解能16 bits
サンプリングレートioLogik E1240:モジュールあたり12サンプル/秒 (最大8チャネルで共有)
ioLogik E1242:モジュールあたり12サンプル/秒 (最大4チャネルで共有)

Nチャネルが有効な場合、有効な各チャネルのサンプリングレート= 12/Nサンプル/秒。

アナログ出力
精度ioLogik E1241:
±0.1% FSR @ 25℃
±0.3% FSR @ -10~60℃

ioLogik E1241-T:
±0.1% FSR @ 25℃
±0.3% FSR @ -40~75℃
コネクタスクリュータイプEuroblockターミナル
電圧出力短絡保護10 mA
内部抵抗400 ohms

負荷が1000Ωを超える場合、24 Vの外部電源が必要

出力範囲0~10 VDC
4~20 mA
分解能12-bit
RTD
精度ioLogik E1260:
±0.1% FSR @ 25℃
±0.3% FSR @ -10~60℃

ioLogik E1260-T:
±0.1% FSR @ 25℃
±0.3% FSR @ -40~75℃
コネクタスクリュータイプEuroblockターミナル
入力コネクション2線または3線
入力インピーダンス625 kilo-ohms (min.)
センサータイプPT1000 (-200~350℃)
PT50, PT100, PT200, PT500 (-200~850℃)
抵抗タイプ310, 620, 1250, 2200 ohms
分解能0.1℃ または 0.1 ohms
サンプリングレートioLogik E1260:モジュールあたり12サンプル/秒 (最大6チャネルで共有)

Nチャネルが有効な場合、有効な各チャネルのサンプリングレート= 12/Nサンプル/秒。

サーモカップル
ミリボルト精度ioLogik E1262:
±0.1% FSR @ 25℃
±0.3% FSR @ -10~60℃

ioLogik E1262-T:
±0.1% FSR @ 25℃
±0.3% FSR @ -40~75℃
コネクタスクリュータイプEuroblockターミナル
TC精度Types J, T, E, S, B:±5℃
Types K, R, N:±8℃
CJC精度±0.5℃ @ 25℃
±1.5℃ @ -40~75℃
入力インピーダンス10 mega-ohms (min.)
ミリボルトタイプ±19.532 mV
±39.062 mV
±78.126 mV
障害 および 過電圧保護:-35〜+35 VDC (電源 Off)
-25〜+30 VDC (電源 On)
分解能16 bits
サンプリングレートioLogik E1262:モジュールあたり12サンプル/秒 (最大8チャネルで共有)

Nチャネルが有効な場合、有効な各チャネルのサンプリングレート= 12/Nサンプル/秒。

センサータイプJ, K, T, E, R, S, B, N
イーサネットインターフェース
10/100BaseT(X)ポート (RJ45コネクタ)2, 1 MACアドレス (イーサネットバイパス)
磁気絶縁保護1.5 kV (内蔵)
イーサネットソフトウェア機能
コンフィギュレーションオプションWeb Console (HTTP), Windows Utility (ioSearch)
産業用プロトコルEtherNet/IP Adapter, Modbus TCP Server (Slave), Moxa AOPC (Active Tag), MXIO Library
マネージメントBOOTP, RESTful API, DHCP Client, HTTP, IPv4, TCP/IP, UDP, SNMPv1 Trap, SNMPv1/v2c
MIBデバイスセッティングMIB
セキュリティアクセルコントロールリスト
LEDインターフェース
LED表示Power, Ready, Port 1, Port 2
Modbus TCP
ファンクションサポート1, 2, 3, 4, 5, 6, 15, 16, 23
モードServer (Slave)
最大クライアントコネクション数10
EtherNet/IP
モードアダプタ
最大スキャナーコネクション数9 (読込のみ), 1 (読込/書込み)
電源パラメータ
電源コネクタスクリュータイプEuroblockターミナル
電源入力数1
入力電圧12~36 VDC
電力消費量ioLogik E1210モデル:110 mA @ 24 VDC
ioLogik E1211モデル:200 mA @ 24 VDC
ioLogik E1212 モデル:155 mA @ 24 VDC
ioLogik E1213 モデル:130 mA @ 24 VDC
ioLogik E1214 モデル:188 mA @ 24 VDC
ioLogik E1240 モデル:121 mA @ 24 VDC
ioLogik E1241モデル:194 mA @ 24 VDC
ioLogik E1242 モデル:139 mA @ 24 VDC
ioLogik E1260 モデル:110 mA @ 24 VDC
ioLogik E1262 モデル:118 mA @ 24 VDC
メカニカル
筐体プラスチック
サイズ27.8 x 124 x 84 mm
重量200 g
設置DINレール取り付け, ウオール取り付け
ワイヤリングI/O ケーブル, 16~26 AWG
電源ケーブル, 12~24 AWG
環境
動作温度標準モデル:-10~60℃
ワイド温度モデル:-40~75℃
保管温度 (パッケージ含む)-40~85℃
相対湿度5~95% (結露なきこと)
高度4000 m
規格および認証
EMCEN 55032/24, EN 61000-6-2/-6-4
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD:Contact:4 kV; Air:8 kV
IEC 61000-4-3 RS:80 MHz to 1 GHz:10 V/m
IEC 61000-4-4 EFT:Power:2 kV; Signal:1 kV
IEC 61000-4-5 Surge:Power:2 kV; Signal:1 kV
IEC 61000-4-6 CS:10 V
IEC 61000-4-8 PFMF
危険な場所ATEX, Class I Division 2

ATEXおよびClass I Division 2は現在、E1213/E1213-Tモデルには適用されません。

安全UL 508
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
宣言
グリーンプロダクトRoHS, CRoHS, WEEE
MTBF
時間ioLogik E1210 Series:671,345時間
ioLogik E1211シリーズ:923,027時間
ioLogik E1212シリーズ:561,930時間
ioLogik E1213シリーズ:715,256時間
ioLogik E1214シリーズ:808,744時間
ioLogik E1240シリーズ:474,053時間
ioLogik E1241シリーズ:888,656時間
ioLogik E1242シリーズ:502,210時間
ioLogik E1260シリーズ:660,260時間
ioLogik E1262シリーズ:631,418時間
規格Telcordia SR332
保証
保証期間ioLogik E1214:2年

電源リレーの寿命は限られているため、このコンポーネントを使用する製品は、2年間の保証の対象となります。

ioLogik E1210/E1211/E1212/E1213/E1240/E1241/E1242/E1260/E1262:5年
詳細Moxa社 製品保証方針

サイズ (単位 = mm)

サイズ
ioLogik E1242-T入出力インターフェース:4 DI, 4 x DIO, 4 x AI
デジタル出力タイプ:Sink
動作温度:-40~75℃

アクセサリ (別売り)

MX-AOPC UA ServerOPC UA serverソフトウェア (fieldbusをOPC UA規格に変換)
