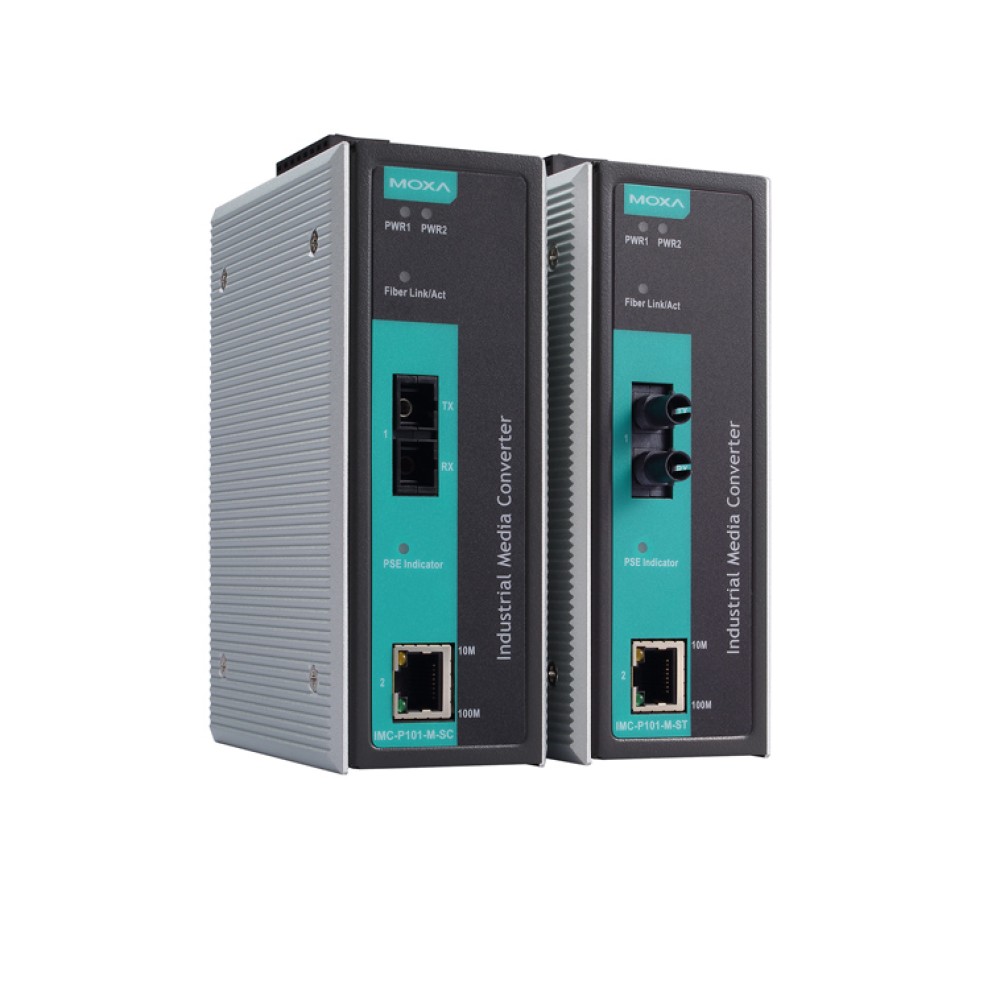

IMC-P101-M-ST-T
産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター
主な製品特長
- 10/100BaseT(X)オートネゴシエーションおよびオートMDI/MDI-X
- IEEE 802.3af準拠PoE PSE機器
- 電源障害アラーム用リレー出力
- ストア&フォワードモードおよびパススルーモード
- -40 ~ 75℃動作温度 (Tモデル)
- 冗長デュアルDC電源入力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
IMC-P101シリーズ 産業用イーサネット-ファイバメディアコンバータは、10/100BaseT(X) - 100BaseFX(SCまたはSTコネクタ)のイーサネットメディアコンバージョンを提供します。コンバータは、接続機器に電源を供給する電源ソース機器(PSE)に分類されています。この場合、1ポートあたりの最大15.4Wの電力を供給することができます。コンバータは、追加の電源工事を必要としません。IMC-P101コンバータは、IEEE 802.3/802.3u/802.3x 10/100M、全2重/半2重、MDI/MDI-Xオートセンシングをサポートする経済的な産業用イーサネットネットワークソリューションを提供します。
テクニカル | |
規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)、100BaseFX IEEE 802.3af Power-over-Ethernet |
---|---|
インターフェース | |
RJ45ポート | 10/100BaseT(X) |
ファイバポート | 100BaseFX (SC/STコネクタ) |
LED表示 | PWR1、PWR2、ファイバリンク、10/100M (TPポート)、PSE表示 |
DIPスイッチ | ![]() |
アラーム接点 | 1リレー出力、電流容量1A @ 24VDC |
光ファイバ | |
![]() Note:特定のファイバトランシーバの"標準距離":リンクバジェット(dB)>分散ペナルティ+トータルリンク損失(dB) | |
メカニカル | |
筐体 | メタル |
サイズ | 144.45 × 122.3 × 51.65 mm |
重さ | 製品のみ : 525g パッケージ収納 : 710g |
取付 | DINレール取付、壁面取付(マウンティングキット) |
環境 | |
動作温度 | 標準モデル : 0 ~ 60℃ ワイド温度モデル : -40 ~ 75℃ |
保管温度 | -40 ~ 85℃ |
動作湿度 | 5 ~ 95% (結露なきこと) |
電源 | |
電源電圧 | 48VDC (46 ~ 57VDC)、冗長入力 |
入力電流 | 最大 130 mA @ 48 VDC |
過電流保護 | 1.6A (耐2信号同士短絡) |
接続 | リムーバルターミナルブロック |
逆極性保護 | 耐保護V+/V-逆極性 |
規格と認証 | |
安全 | UL 508 |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | EN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m EN 61000-4-4 (EFT): Power: 4 kV; Signal: 4 kV EN 61000-4-5 (Surge): Power: 2 kV; Signal: 2 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF) EN 61000-4-11 |
グリーン製品 | RoHS, CRoHS, WEEE |
衝撃 | IEC60068-2-27 |
落下 | IEC60068-2-32 |
振動 | IEC60068-2-6 |
平均故障間隔 (MTBF) | |
時間 | 435,210 時間 |
規格 | Telcordia (Bellcore), GB |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
IMC-P101-M-SC | PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、マルチモードポート、SCコネクタ、0~60℃動作温度 |
---|---|
IMC-P101-M-ST | PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、マルチモードポート、STコネクタ、0~60℃動作温度 |
IMC-P101-S-SC | PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、シングルモードポート、SCコネクタ、0~60℃動作温度 |
IMC-P101-S-ST | PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、シングルモードポート、STコネクタ、0~60℃動作温度 |
IMC-P101-M-SC-T | PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、マルチモードポート、SCコネクタ、-40~75℃動作温度 |
IMC-P101-M-ST-T | PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、マルチモードポート、STコネクタ、-40~75℃動作温度 |
IMC-P101-S-SC-T | PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、シングルモードポート、SCコネクタ、-40~75℃動作温度 |
IMC-P101-S-ST-T | PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、シングルモードポート、STコネクタ、-40~75℃動作温度 |
IMC-P101シリーズ 製品一覧
IMC-P101-M-SC | 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-P101-M-SC-T | 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-P101-M-ST | 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-P101-M-ST-T | 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-P101-S-SC | 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-P101-S-SC-T | 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-P101-S-ST | 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-P101-S-ST-T | 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター |
