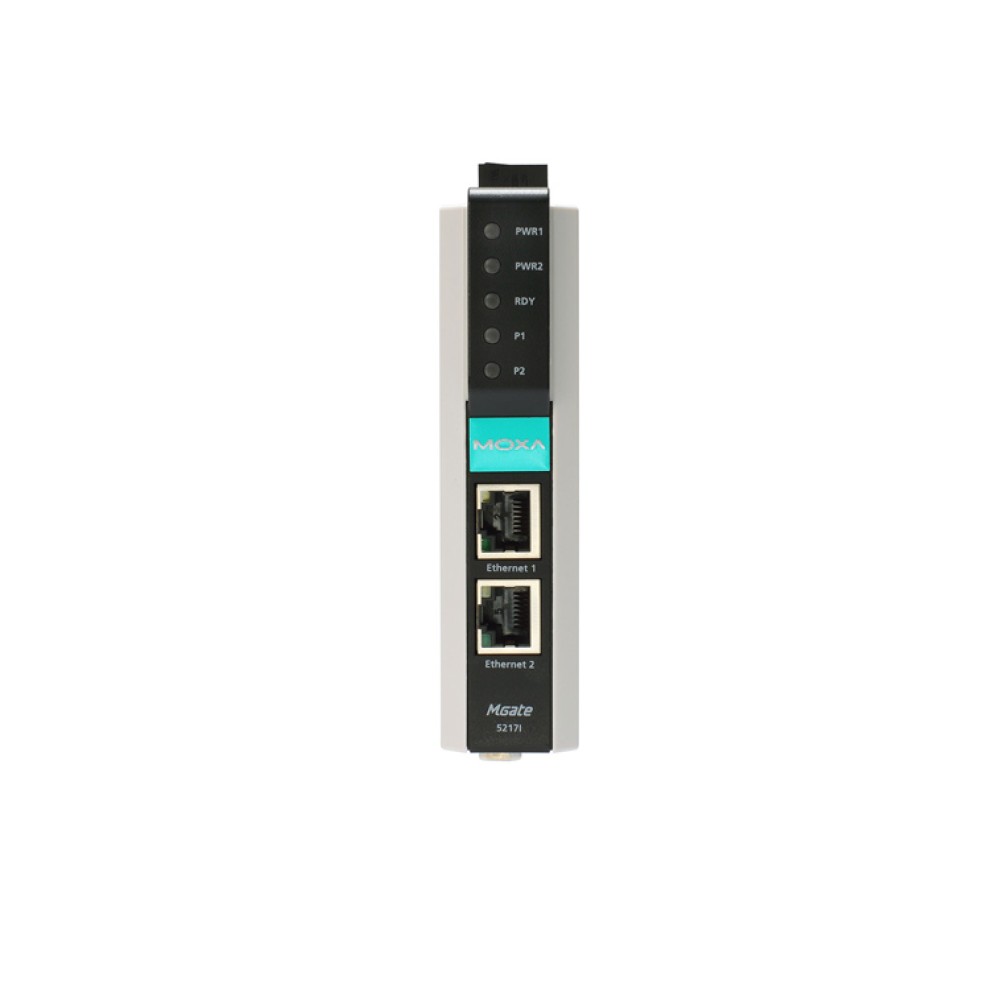

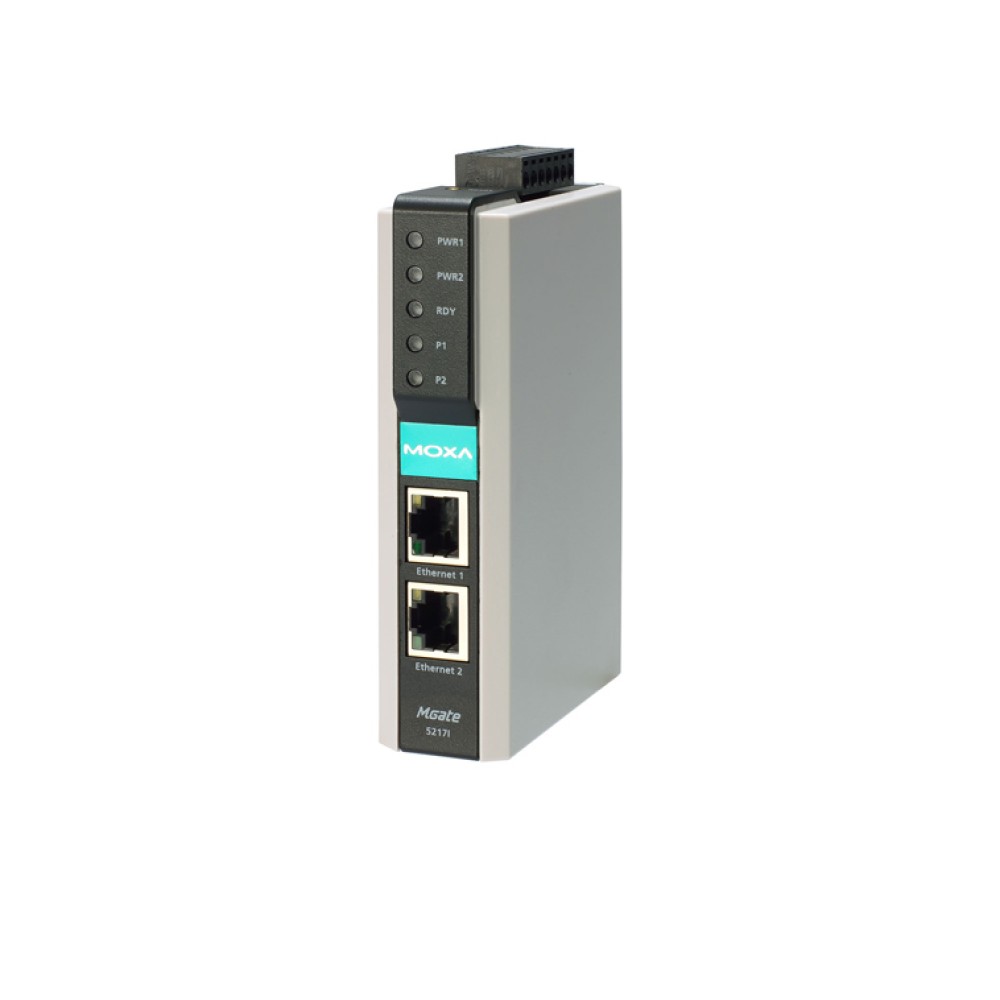

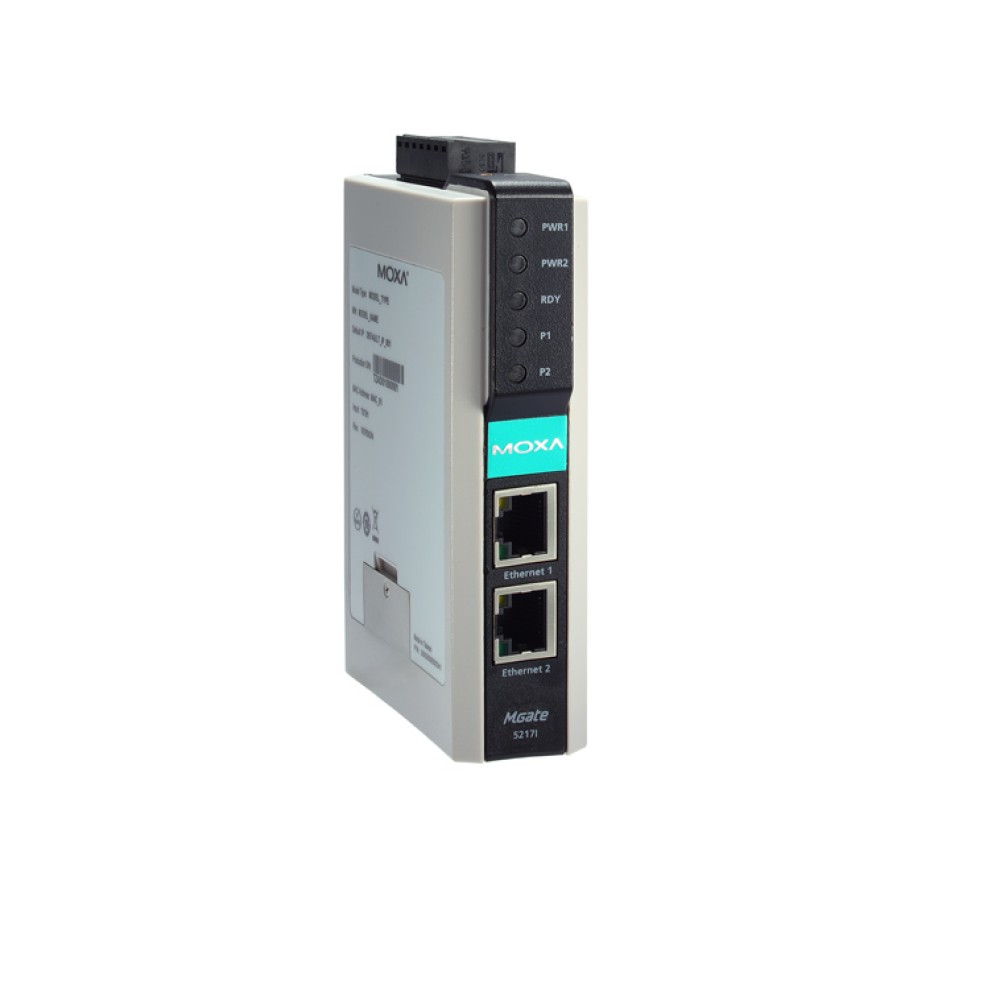

MGate 5217I-1200-T
2ポート Modbus RTU/ASCII/TCP－BACnet/IPゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Modbus RTU/ASCII/TCP master/clientサポート
- BACnet/IP slave/serverサポート
- 600ポイント および 1200ポイントモデルサポート
- 高速データ通信のためのCOV＝Change Of Value (値変化) サポート
- 各Modbusデバイスを別のBACnet/IPデバイスとして設計された仮想ノードをサポート
- Excelスプレッドシートを編集してModbusコマンドを素早く設定
- トラブルシューティングを容易にするためのエンベデッドトラフィックと診断情報
- 配線を容易に実現できるビルトインイーサネットカスケーディング
- 産業設計による-40～75℃の動作温度サポート
- 2kV絶縁保護シリアルポート
- デュアルAC/DC電源
- 5年間保証
- IEC 62443に基づくセキュリティ機能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MGate 5217Iシリーズは、Modbus RTU/ACSII/TCP－BACnet/IPプロトコル変換を実現する2ポートBACnetゲートウェイです。ネットワークのサイズと規模に応じて、ゲートウェイは600ポイントおよび1200ポイントのモデルを提供します。すべてのモデルは、堅牢なDINレールマウンタブル、ワイド動作温度、シリアル信号に対する2kVの絶縁をサポートしています。
WebコンソールおよびExcelスプレッドシートによる容易なコンフィギュレーション
MGate 5217Iシリーズは、コンフィギュレーションを容易にするための直感的なUI設計がされています。これにより、コンピュータにエンジニアリングユーティリティを追加インストールする代わりに、プロトコル変換モードに簡単にアクセスし、いくつかのステップでコンフィギュレーションを完了することができます。また、MGateは簡単にModbusコマンドを編集することができ、Excelスプレッドシートをインポートすることにより、Modbusコマンドを生成することができます。
ModbusおよびBACnet/IPプロトコルトラフィックの監視と診断
MGate 5217Iゲートウェイは、特にインストレーションステージでのトラブルシューティングを容易にするために、ModbusおよびBACnet/IPプロトコルトラフィック監視と診断のサポートをします。通信の問題は、間違ったスレーブIDやレジスタアドレス、または不正確なコマンドコンフィギュレーションなどの正確性に欠けるソフトウェアパラメータの原因で発生する可能性があります。診断機能を使用すると、通信状況の確認および値を一目で確認できます。Modbus/BACnetプロトコルトラフィック監視を使用すると、キャプチャされたデータや根本原因を簡単にチェックすることができます。
IEC 62443に基づくセキュリティ機能
IEC 62443-4-2に準拠した、基本的なセキュリティ機能を備えたネットワークデバイスを使用することは、サイバー攻撃を防ぐ効果的な予防措置です。MGate 5217Iシリーズは、パスワードクラッキング防御、スニファおよびデータ漏洩防止、ホワイトリスト登録、アカウントマネージメントを含む、いくつかの基本的なセキュリティ機能の能力を有します。
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (RJ45コネクタ) | 2 Auto MDI/MDI-Xコネクション |
|---|---|
| 磁気絶縁保護 | 1.5 kV (ビルトイン) |
| イーサネットソフトウェア機能 | |
| 産業プロトコル | Modbus TCP Client (Master), BACnet/IP Server (Slave) |
| コンフィギュレーションオプション | Web Console (HTTP/HTTPS), Device Search Utility (DSU), Telnet Console |
| マネージメント | ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, UDP, NTP Client |
| MIB | RFC1213, RFC1317 |
| タイムマネージメント | NTP Client |
| シリアルインターフェース | |
| ポート数 | 2 |
| コネクタ | DB9/M |
| シリアル規格 | RS-232C/422/485 |
| ボーレート | 50 bps ～ 921.6 kbps |
| データビット | 7, 8 |
| パリティ | 無し, 偶数, 奇数, スペース, マーク |
| ストップビット | 1, 2 |
| フロー制御 | RTS Toggle (RS-232Cのみ), RTS/CTS, DTR/DSR |
| RS-485データ方向コントロール | ADDCR (automatic data direction control) |
| プルハイ/ロー抵抗 (RS-485) | 1 kΩ, 150 kΩ |
| ターミネータ (RS-485) | 120 Ω |
| 絶縁 | 2 kV (ビルトイン) |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| シリアルソフトウェア機能 | |
| 産業プロトコル | Modbus RTU/ASCII Master |
| Modbus RTU/ASCII | |
| モード | Master |
| ファンクションサポート | 1, 2, 3, 4, 5, 6, 16 |
| 最大コマンド数 | MGate 5217I-600-T：600 (最大300コマンド/シリアルポート) MGate 5217I-1200-T：1200 (最大600コマンド/シリアルポート) |
| Modbus TCP | |
| モード | Client (Master) |
| ファンクションサポート | 1, 2, 3, 4, 5, 6, 16 |
| 最大サーバコネクション数 | 32 |
| 最大コマンド数 | MGate 5217I-600-T：600 MGate 5217I-1200-T：1200 |
| BACnet/IP | |
| モード | Server (Slave) |
| メモリサイズ | MGate 5217I-600-T：600ポイント MGate 5217I-1200-T：1200ポイント |
| BACnet Objectサポート | バイナリ入力 バイナリ出力 バイナリ値 アナログ入力 アナログ出力 アナログ値 マルチステート入力 マルチステート出力 マルチステート値 整数値 正整数値 |
| 電源パラメータ | |
| 入力電圧 | 24 VAC, 12 ～ 48 VDC |
| 入力電流 | 300 mA @ 24 VAC 510 mA @ 12 VDC |
| 電源コネクタ | ネジ留 Euroblockターミナル |
| リレイ | |
| 接点電流定格 | 抵抗負荷：1 A @ 30 VDC |
| メカニカル | |
| ハウジング | プラスチック |
| IP保護等級 | IP30 |
| サイズ (耳なし) | 29 × 89.2 × 118.5 mm |
| サイズ (耳付) | 29 × 89.2 × 124.5 mm |
| 重量 | 380 g |
| 環境 | |
| 動作温度 | -40 ～ 75℃ |
| 保管温度 (パッケージ含) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格 および 認証 | |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: 接触: 6 kV;気中:8 kV IEC 61000-4-3 RS: 80 MHz～1 GHz:10 V/m IEC 61000-4-4 EFT: 電源: 4 kV;信号: 2 kV IEC 61000-4-5 サージ: 電源: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs |
| 安全 | UL 62368-1, IEC 62368-1 |
| 落下 | IEC 60068-2-32 |
| 衝撃 | IEC 60068-2-27 |
| 診断 | IEC 60068-2-6, IEC 60068-2-64 |
| MTBF | |
| 時間 | 1,277,500 時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| MGate 5217I-1200-T | データポイント 1200 |
|---|
アクセサリ (別売り)
| ケーブル | |
| CBL-F9M9-150 | DB9/F to DB9/M シリアルケーブル 1.5 m |
|---|---|
| CBL-F9M9-20 | DB9/F to DB/M シリアルケーブル 20 cm |
| コネクタ | |
| Mini DB9F-to-TB | DB9/F to ターミナルブロックコネクタ |
| 電源コード | |
| CBL-PJTB-10 | ノンロッキングバレルプラグ to ベアワイヤーケーブル |
MGate 5217シリーズ 製品一覧
| MGate 5217I-1200-T | 2ポート Modbus RTU/ASCII/TCP－BACnet/IPゲートウェイ |
| MGate 5217I-600-T | 2ポート Modbus RTU/ASCII/TCP－BACnet/IPゲートウェイ |
