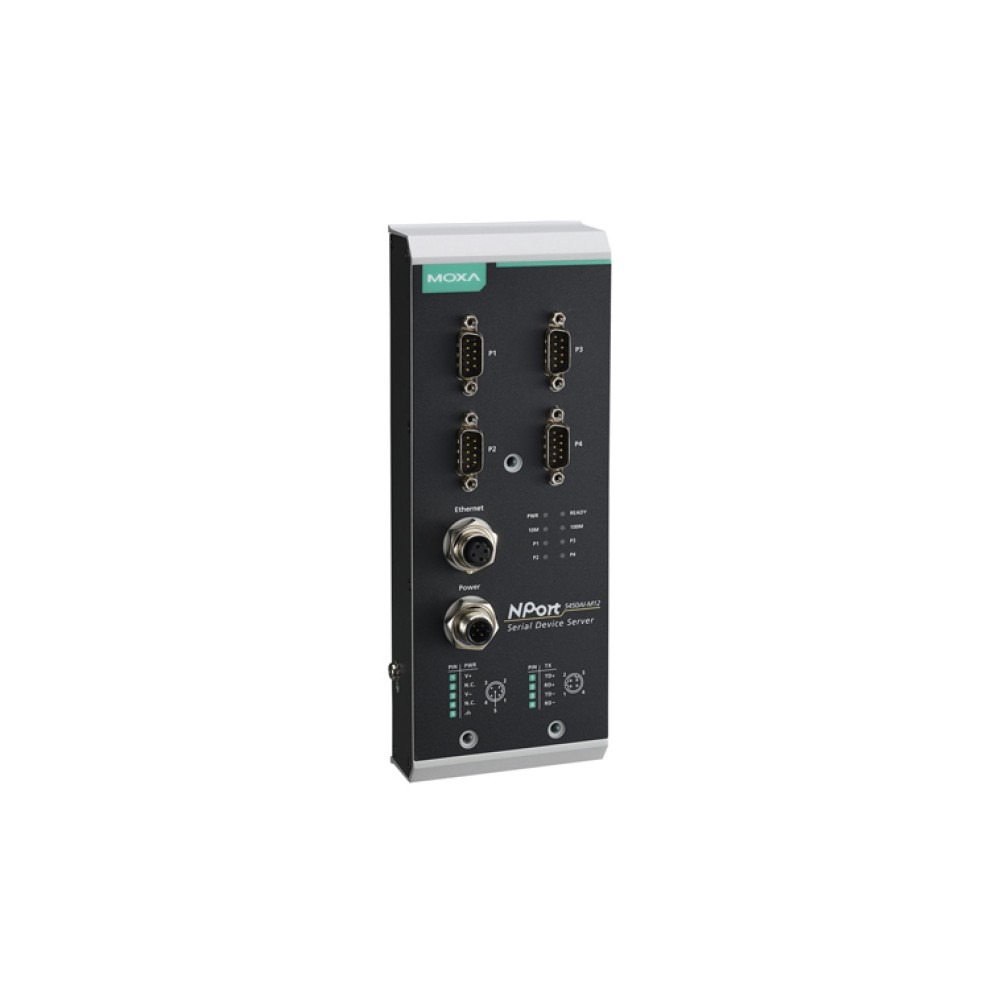

NPort 5450AI-M12-T
鉄道規格EN 50155 1,2,4ポートRS-232C/422/485シリアルデバイスサーバー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- スピーディに実行できる3ステップwebベースの設定
- COMポートグループ化およびUDPマルチキャストアプリケーション
- WindowsおよびLinux用のReal COM/TTYドライバ
- 標準TCP/IPインターフェースと汎用性のあるTCPおよびUDPオペレーションモード
- EN 50121-4 および EN 50155の必須セクションに準拠
- M12コネクタとIP40メタル筐体
- シリアル信号用 2 KVアイソレーション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort 5000AI-M12シリアルデバイスサーバは、シリアルデバイスを即座にネットワークに対応できるよう設計されており、ネットワーク上のどこからでもシリアルデバイスに直接アクセスできます。また、NPort 5000AI-M12は、EN50121-4 および EN50155の必須セクションに準拠しているため、動作温度、電源入力電圧、サージ、ESD、振動をカバーし、鉄道車両や鉄道沿線など、高いレベルの振動が生じる動作環境でのアプリケーションに最適です。
3ステップWebベース設定
NPort 5000AI-M12の、3ステップWebベース設定ツールは、簡単でユーザフレンドリです。NPort 5000AI-M12のWebコンソールは、“シリアル－イーサネット”アプリケーションを駆動するために必要な、簡単な3つの設定手順を通してユーザをガイドします。このスピーディな3ステップWebベースの設定を使用すれば、ユーザは平均30秒でNPortの設定を完了しアプリケーションを実行できるので、時間と労力を大幅に削減します。
トラブルシューティングが容易
NPort 5000AI-M12デバイスサーバは、イーサネット経由ですべてのユニットを監視することができるSNMPをサポートしています。各ユニットは、ユーザ定義のエラーを検出するとSNMPマネージャに自動的にトラップメッセージを送信する設定が可能です。SNMPマネージャを使用していないユーザの場合、代わりに電子メールアラートを送信することができます。ユーザは、MoxaのWindowsユーティリティまたはWebコンソールを使用してアラートのトリガを定義することができます。例えば、アラートは、ウォームスタート、コールドスタート、またはパスワードの変更によってトリガすることができます。
| イーサネットインターフェース | |
| ポート数 | 1 |
|---|---|
| スピード | 10/100 Mbps、オートMDI/MDIX |
| コネクタ | M12 Dコード 4ピン メス |
| シリアルインターフェース | |
| ポート数 | 1、2、4 |
| シリアル規格 | RS-232C/422/485 |
| コネクタ | DB9/M |
| シリアルライン保護 | 15 KV ESD保護(全信号) |
| RS-485制御 | ADDC® (automatic data direction control) |
| シリアル通信パラメータ | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | None、奇数、偶数、スペース、マーク |
| フロー制御 | RTS/CTS および DTR/DSR (RS-232Cのみ)、XON/XOFF |
| ボーレート | 50 bps～921.6 Kbps |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-4線 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2線 | Data+、Data-、GND |
| ソフトウェア | |
| ネットワークプロトコル | ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, IGMP V1/2, ARP, LLDP |
| 設定オプション | Webコンソール (新しいQuickセットアップ使用)、Telnetコンソール、Windowsユーティリティ |
| Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x |
| メカニカル | |
| 筐体 | メタル、IP40保護 |
| 重さ | 686 g |
| サイズ | 80 x 216.6 x 52.9 mm |
| 環境 | |
| 動作温度 | 標準モデル：-25～55℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 12～48 VDC 24/48 VDCで EN 50155に準拠 |
| 入力電流 | NPort 5150AI-M12：310 mA ＠ 12 VDC NPort 5250AI-M12：360 mA ＠ 12 VDC NPort 5450AI-M12：440 mA ＠ 12 VDC |
| コネクタ | M12 5ピン オス |
| 規格および認証 | |
| 安全 | UL 60950-1 |
| EMC | EN 55022/24 |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m IEC 61000-4-8 PFMF |
| 鉄道交通 | EN 50155 (必須コンプライアンス※), EN 50121-4 Moxaは、より鉄道用アプリケーションに適した製品を作るためのEN 50155要件を含む「必須コンプライアンス」を定義 |
| 振動 | IEC 60068-2-6 |
| 信頼性 | |
| 警報ツール | 内蔵ブザー および RTC (リアルタイムクロック) |
| 自動リブートトリガー | 内蔵WDT (ウォッチドッグタイマー) |
| MTBF (平均故障間隔) | |
| 時間 | NPort 5150AI-M12：789,341時間 NPort 5250AI-M12：639,622時間 NPort 5450AI-M12：467,777時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
NPort 5000AI-M12シリーズ(NPort 5150AI-M12 / NPort 5250AI-M12 / NPort 5450AI-M12)のサイズは、すべて同じです。
| NPort 5450AI-M12-T | 4ポー トRS-232C/422/485デバイスサーバ 10/100BaseT(X)ポート×1 M12コネクタ M12電源入力 -40～75℃動作温度 |
|---|
オプショナルアクセサリ (別売り)
| DINレール電源 | |
| DR-120-48 | 120W/2.5A DINレール 48 VDC電源 ユニバーサル 88～132 VAC または 176～264 VAC入力(スイッチ切換) または 248～370 VDC -10～60℃動作温度 |
|---|---|
| DR-75-48 | 75W/1.6A DINレール 48 VDC電源 ユニバーサル 85～264 VAC または 120～370 VDC入力 -10～60℃動作温度 |
| マウンティングキット | |
| DK-TN-5308 | DINレールマウントキット プレート×1 (174×60×12.8mm) ネジ (PMS M3X30mm)×3 ネジ (PMS M3X4mm)×3 |
| ネットワークマネージメントソフトウェア | |
| MXview | Moxa産業用ネットワークマネージメントソフトウェア 50、100、250、500、1000 または 2000ノード |
| コネクタ | |
| Mini DB9F-to-TB | DB9メス－ターミナルブロックコネクタ |

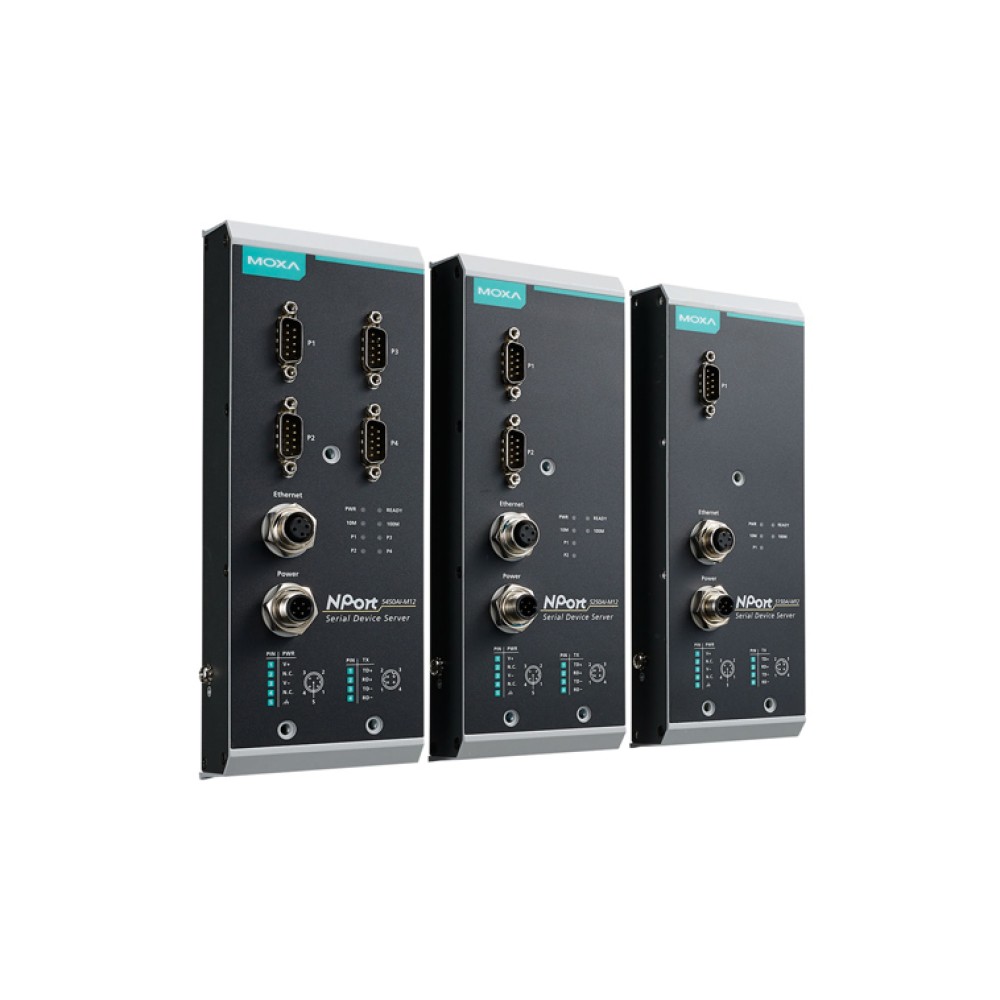

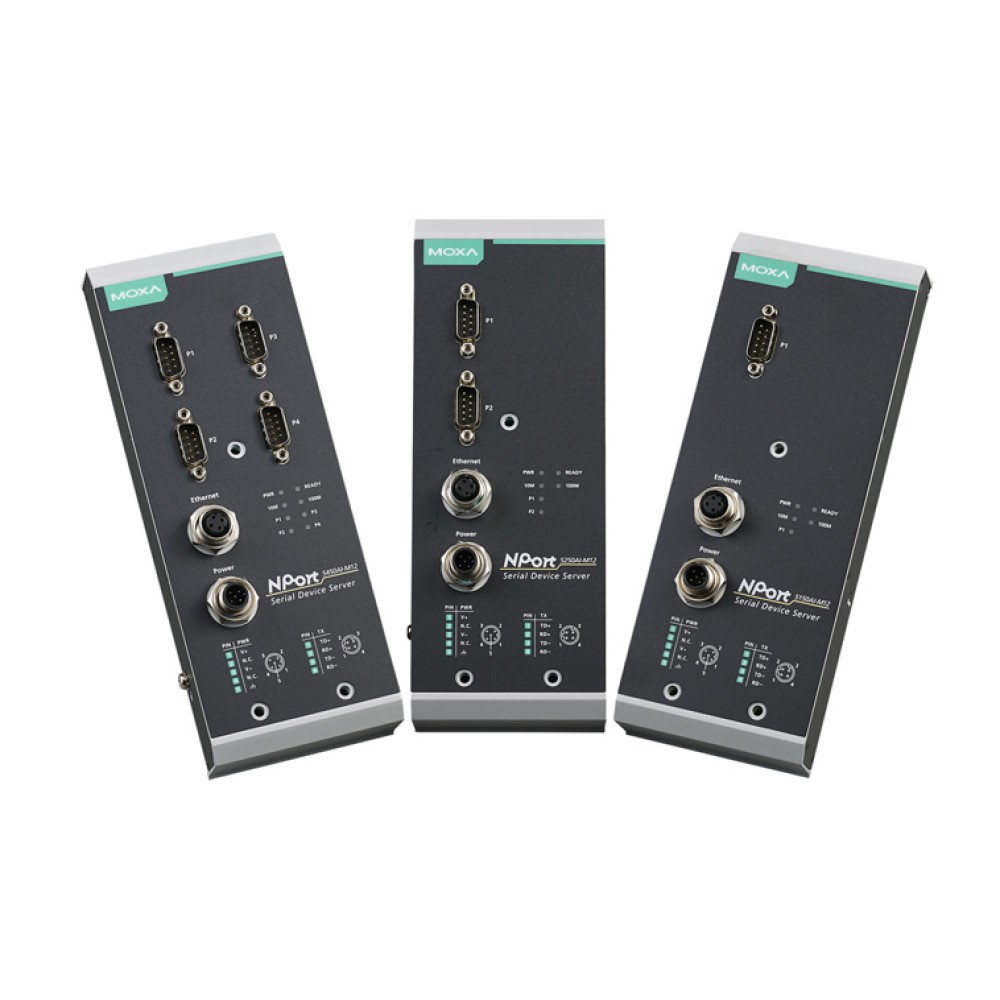

NPort 5000AI-M12シリーズ 製品一覧
