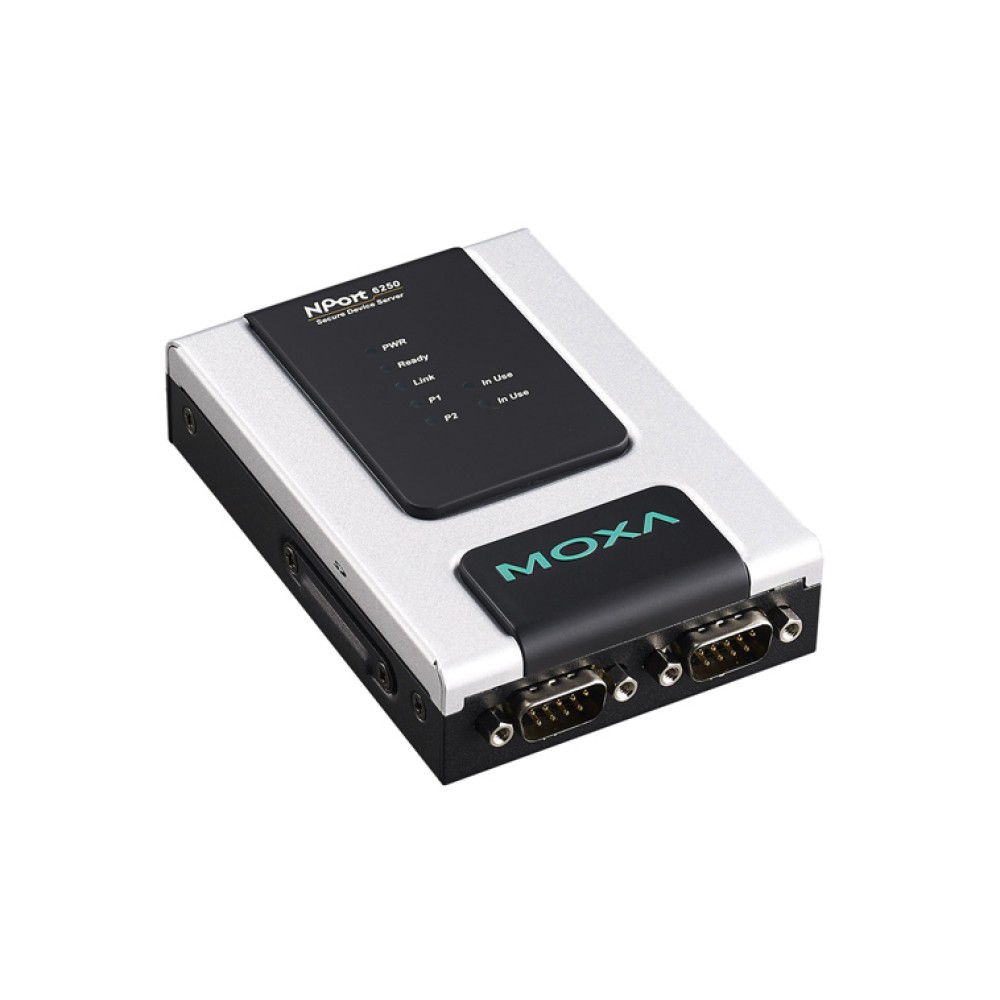

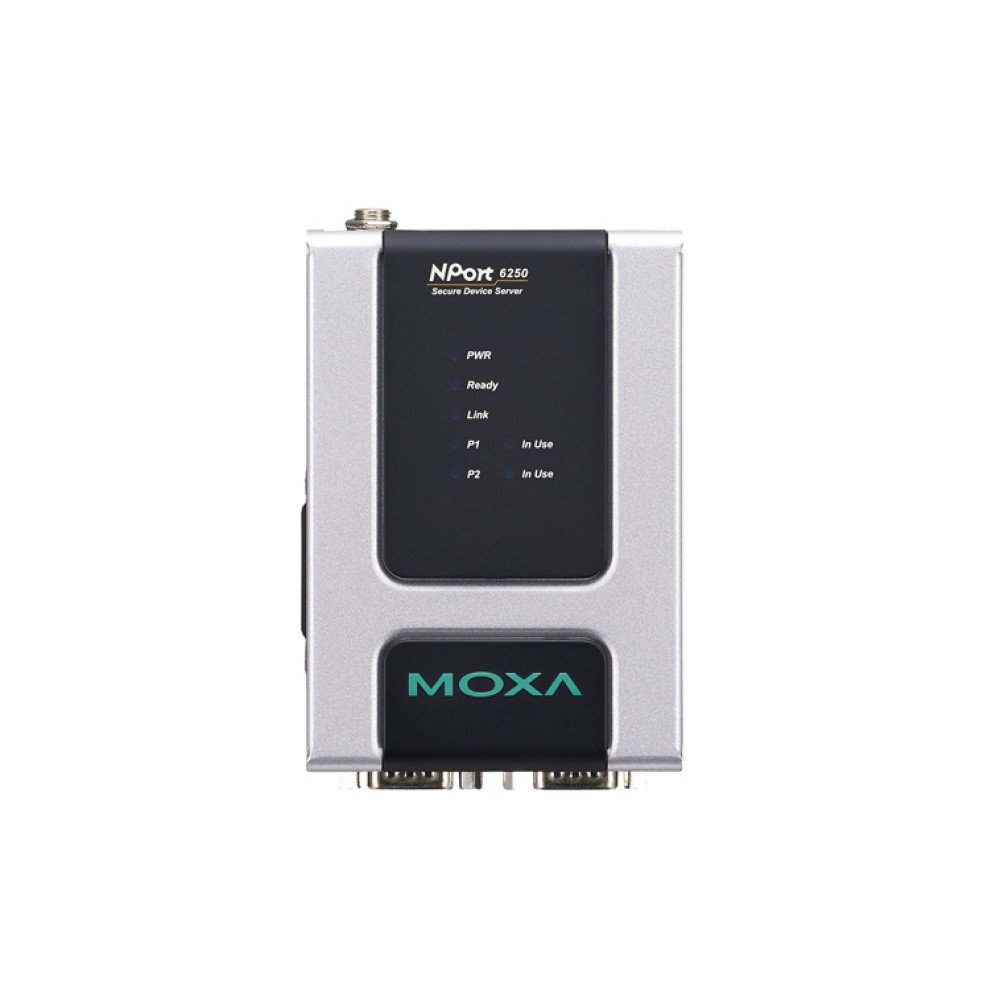

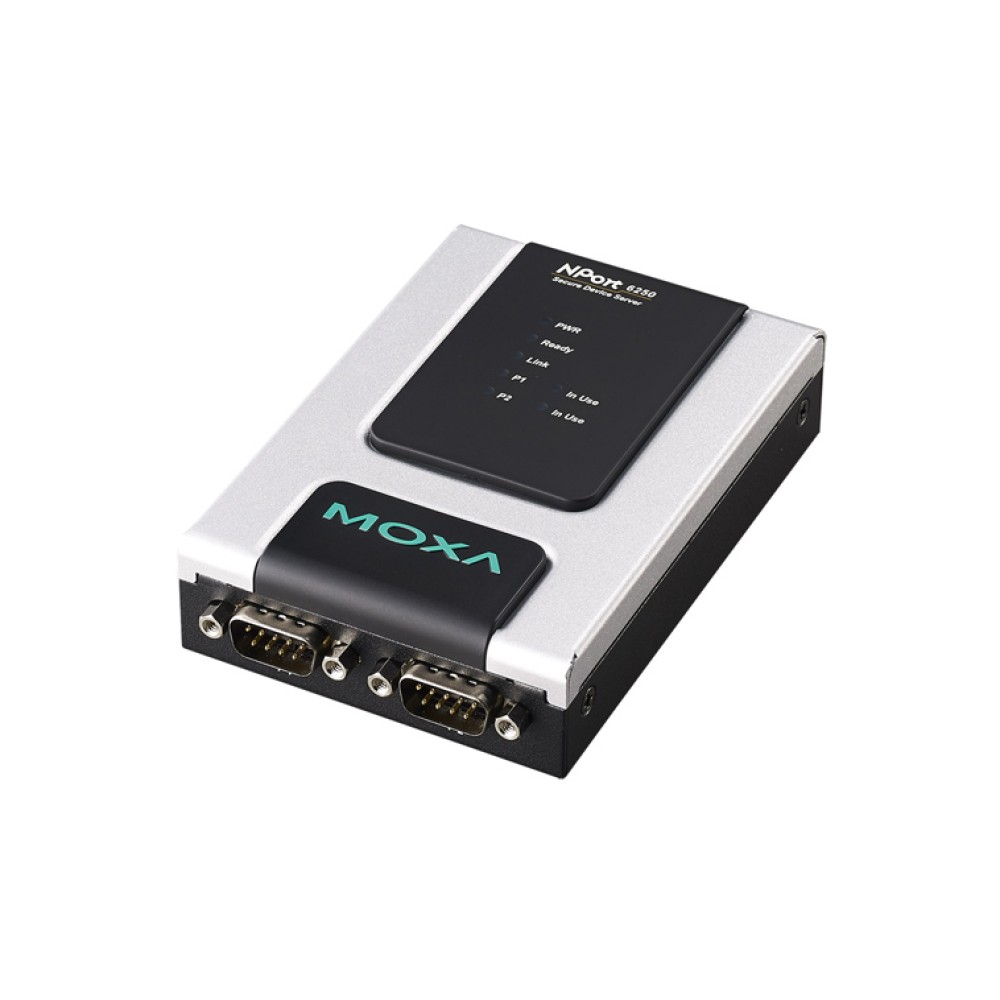

NPort 6250-M-SC-T
2ポート RS-232C/422/485 セキュアターミナルサーバー
主な製品特長
- シリアルデバイスをインターネットに接続
- TCPサーバ、TCPクライアント、UDP、ペア接続、リアルCOMドライバ、RFC2217を含む、さまざまなソケット動作モードをサポート
- TCPサーバ、TCPクライアント、ペア接続、リアルCOMドライバのための安全なイーサネットデータモードをサポート
- 任意のボーレートで精度が向上
- 1×10/100BaseTX(RJ45) または1×100BaseFX(SCコネクタ、シングル/マルチモード) をサポート
- ポートバッファリングでイーサネット切断時のシリアルデータの損失を防止
- SDカードを追加すれば、ポートのバッファサイズを拡張可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort®6250デバイスサーバは、SSLおよびSSHプロトコルを使用して、暗号化されたシリアルデータをイーサネット経由で送信します。NPort®6250のシリアルポートはRS-232C、RS-422、RS-485(2および4線式のRS-485をサポート)のいずれかに設定できます。イーサネットポートには、ツイストペアケーブルまたは光ファイバ(シングルポートまたはマルチモード)のいずれかが使用できます。
Ethernet切断時のデータ消失を防止
NPort®6250デバイスサーバは、安全なデータ転送と、顧客指向のハードウェアデザインを提供する、信頼性の高いシリアル-イーサネット製品です。イーサネット接続が切断すると、NPort®6250は、内蔵の64KBポートバッファにすべてのシリアルデータを待機させます。イーサネットが再接続するとすぐに、NPort®6250は、バッファに保存されているすべてのデータを、受信した順序に送信します。SDカードを追加すれば、NPort®6250の保存サイズを拡張できます。
2017年9月より電源アダプタがレベルVからVIへ変更になります。
イーサネットインターフェース | |
ポート数 | 1 |
---|---|
スピード | 10/100Mbps, オートMDI/MDIX |
コネクタ | 8ピン RJ45 |
磁気アイソレーション保護 | 内蔵 1.5KV |
光ファイバインターフェース (NPort 6250-S-SC/6250-M-SC) | |
![]()
| |
シリアルインターフェース | |
ポート数 | 2 |
シリアル規格 | RS-232C/422/485 |
コネクタ | DB9オス |
RS-485データ方向制御 | ADDC® (自動データ方向制御) |
コンソールポート | シリアルポート1がRS-232Cコンソールポートを兼用 |
シリアル通信パラメータ | |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | なし、偶数、奇数、スペース、マーク |
フローコントロール | RTS/CTS, DTR/DSR, XON/XOFF |
ボーレート | 50 bps ~ 921.6 Kbps (非標準ボーレートサポート) |
プルアップ/プルダウン抵抗(RS-485用) | 1 kΩ, 150 kΩ |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2線 | Data+, Data-, GND |
メモリ拡張用スロット | |
スロットタイプ | SDスロット (最大2GBまでサポート) |
ソフトウェア機能 | |
ネットワークプロトコル | ICMP, IPv4/v6, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP, ARP, PPPoE, HTTPS |
セキュリティプロトコル | SSLv3, TLSv1.0/1.1/1.2 |
設定オプション | Webコンソール、シリアルコンソール、Telnetコンソール、Windowsユーティリティ |
Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x |
管理 | SNMP MIB-II |
IPルーティング | スタティック、RIP-I、RIP-II |
オペレーションモード | |
標準 | Real COM, TCPサーバ, TCPクライアント, UDP, ペア接続, RFC2217, ターミナル, リバースTelnet, イーサネットモデム, プリンタ, PPP, 無効 |
セキュア | Real COM, セキュアTCPサーバ, セキュアTCPクライアント, セキュアペア接続, SSH, リバースSSH |
アプリケーション | |
ターミナルセッション | 1ポートにつき8セッション |
メカニカル | |
ケース | メタル |
重さ | 730 g |
サイズ | 取付部なし:77 × 111 × 29 mm 取付部含む:89 × 111 × 29 mm |
環境 | |
動作温度 | 標準温度モデル:0 ~ 55℃ ワイド温度モデル:-40 ~ 75℃ |
保管温度 | -40 ~ 75℃ |
動作湿度 | 5 ~ 95% RH (結露なきこと) |
電源 | |
入力電圧 | 12 ~ 48 VDC |
消費電力 | NPort 6250: 333 mA @ 12 VDC NPort 6250-M-SC: 428 mA @ 12 VDC NPort 6250-S-SC: 376 mA @ 12 VDC |
電源ラインプロテクタ | 1 kV バースト (EN61000-4-4: EFT/B), 1 kV サージ (EN61000-4-5) |
規格と認証 | |
安全 | UL 60950-1 |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs |
落下 | IEC-68-2-6, IEC-68-2-34, IEC-68-2-32 |
振動 | IEC-68-2-6, IEC-68-2-34 |
グリーン製品 | RoHS, CRoHS, WEEE |
交通 | NEMA TS2 (ファイバモデルを除く) |
信頼性 | |
アラートツール | ビルトインブザー および RTC (リアルタイムクロック) |
自動リブートトリガ | ビルトインWDT (ウオッチドッグタイマ) |
平均故障間隔 (MTBF) | |
時間 | NPort6250:1,947,486 時間 NPort6250 マルチモードファイバ:1,092,794 時間 NPort6250 シングルモードファイバ:1,477,682 時間 |
規格 | Telcordia (Bellcore) Standard TR/SR |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
![サイズ](/storage/NPort_6250_img_02.gif)
ピンアサインメント
![サイズ](/storage/NPort_6250_img_03.gif)
NPort 6250-M-SC-T | 2ポート RS-232C/422/485 セキュアターミナルサーバ マルチモードSCファイバコネクタ 動作温度:-40~75℃ |
---|
