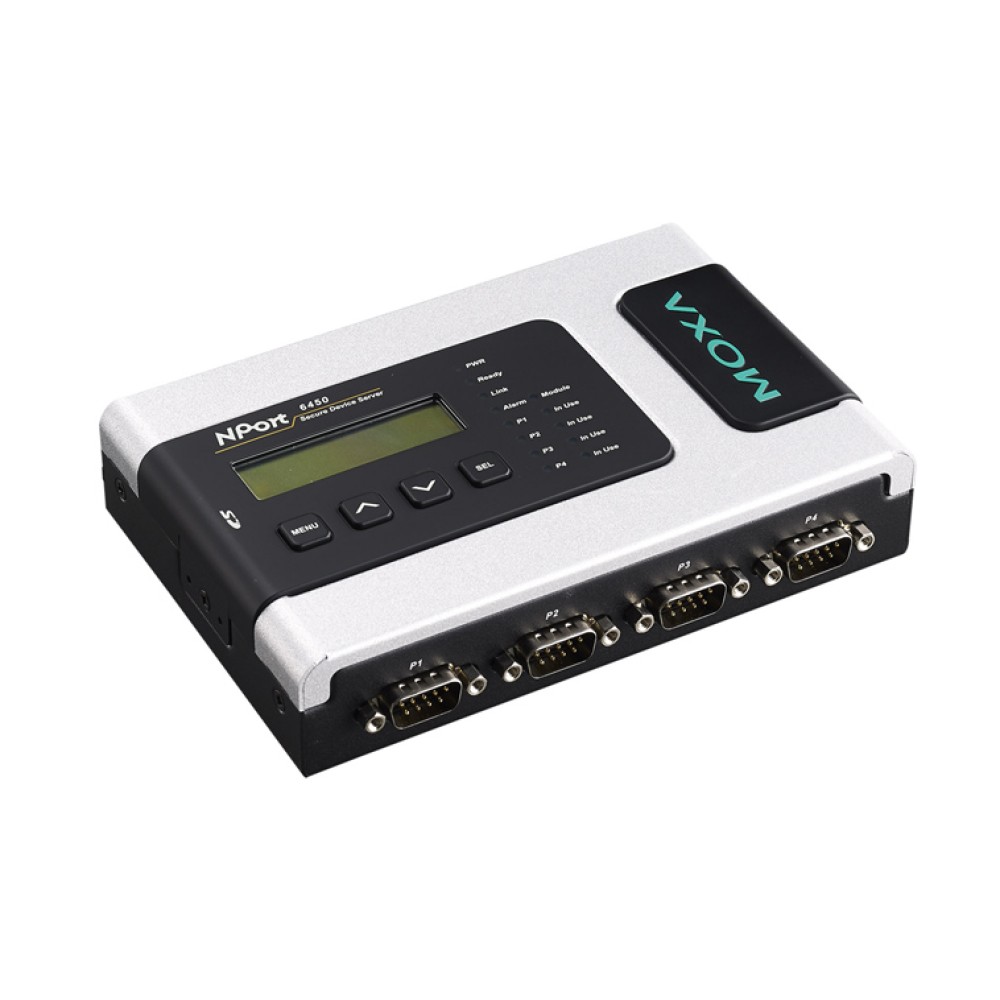

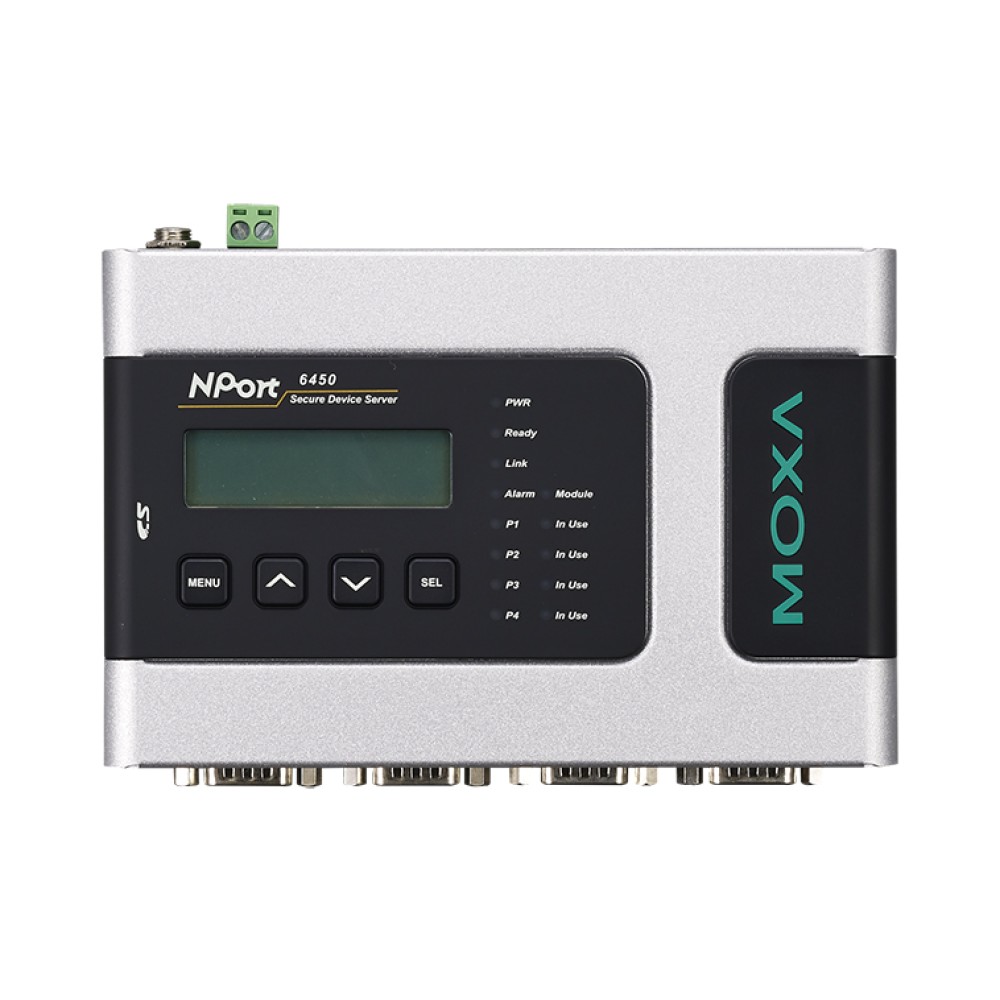

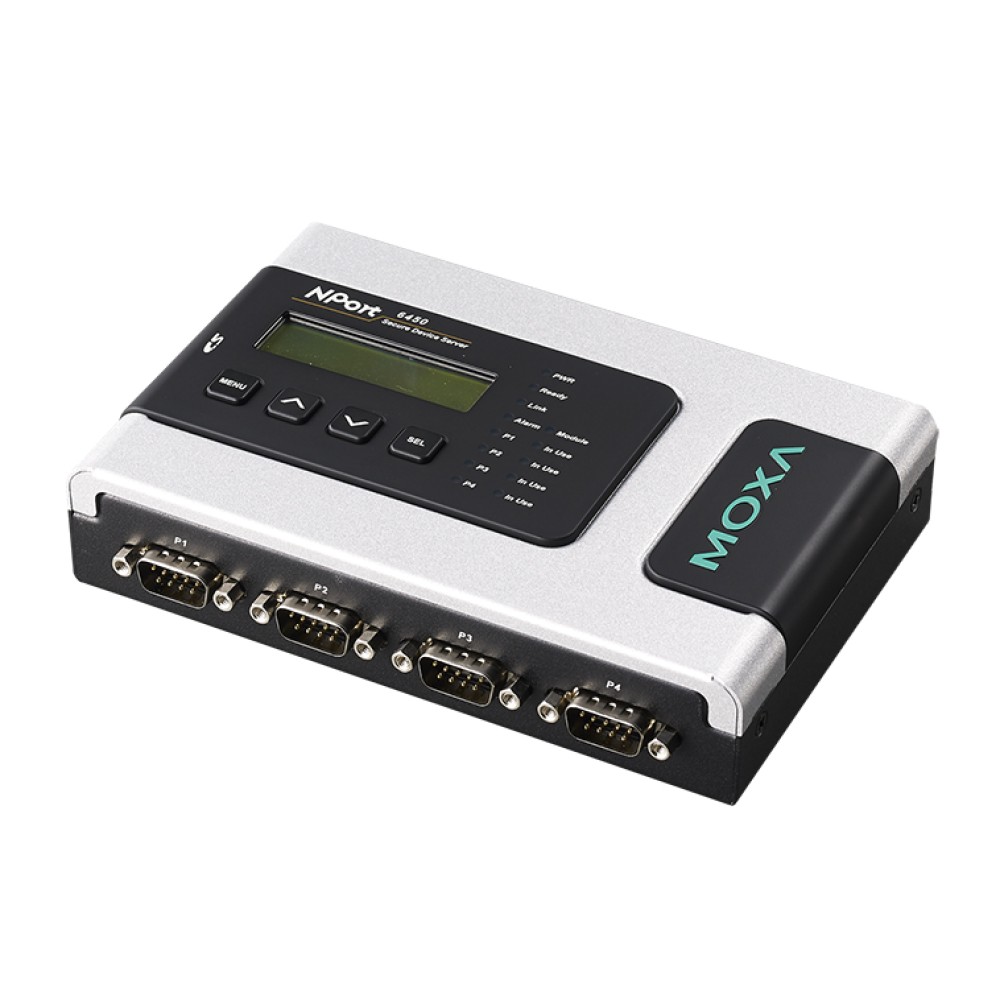

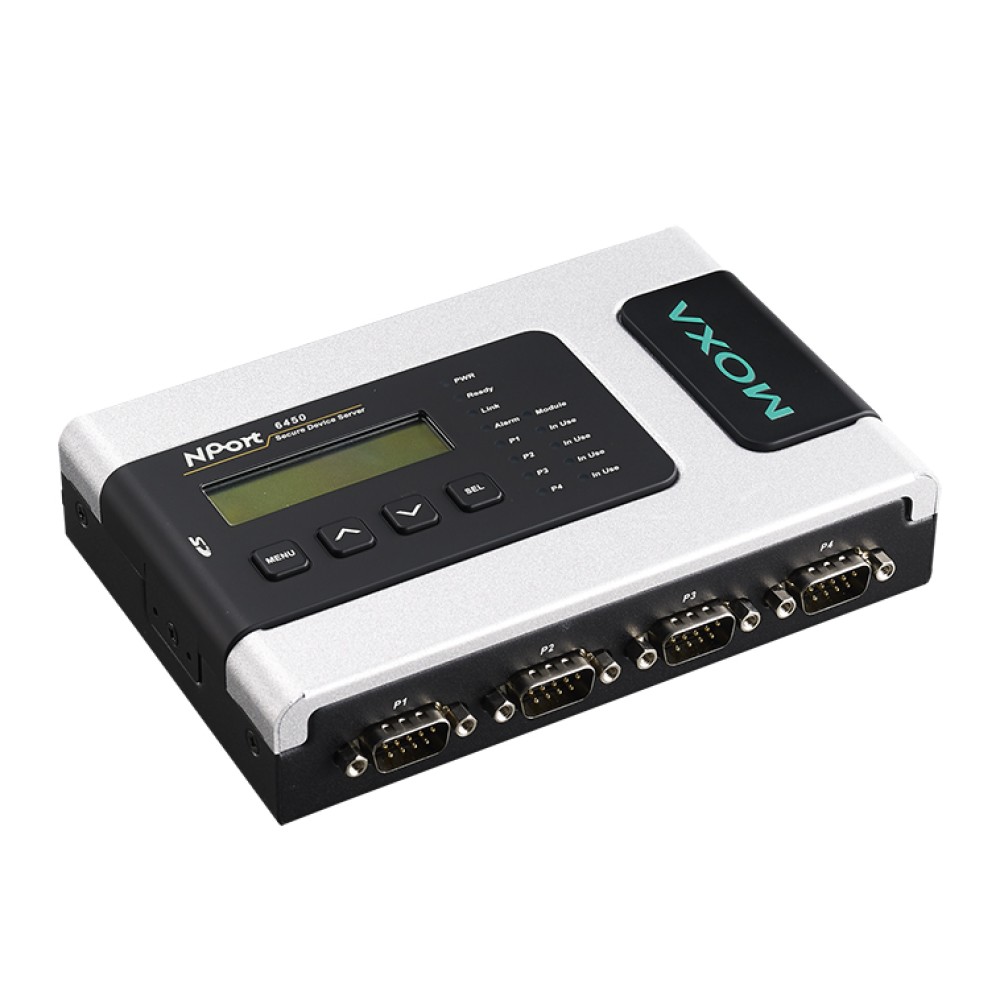

Nport 6450
4ポート RS-232C/422/485 セキュアターミナルサーバー
主な製品特長
- 簡単にIPアドレスの設定を行なうためのLCDパネル
- セキュアオペレーションモデル:Real COM、TCPサーバ、TCPクライント、ペア接続、ターミナル および リバースターミナル
- 精密に非標準ボーレートをサポート
- イーサネットがオフライン時にシリアルデータをストアするポートバッファ
- IPv6サポート
- ネットワークモジュールによるイーサネット冗長性 (STP/RSTP/Turbo Ring)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort®6450は、イーサネット経由でSSLおよびSSHプロトコルを使用して暗号化されたシリアルデータを送信する、4ポートRS-232C/422/485セキュアターミナルサーバです。同一のIPアドレスを使用して、最大4つのシリアルデバイスをNPort®6450に接続することができます。イーサネットポートは通常モード/セキュアモードのTCP/IP接続が設定可能です。
イーサネット接続に障害があってもデータのロスがありません
NPort®6450は、セキュアなシリアル-イーサネットデータ接続と顧客志向のハードウェア設計をユーザに提供する、信頼性の高いデバイスサーバです。イーサネット接続に障害があった場合、NPort®6450は、内蔵の64KBポートバッファ内のシリアルデータ全てをキューに入れます。接続が回復したとき、NPort®6450はバッファ内の全データを開放します。ユーザはSDカードをインストールすることにより、ポートバッファサイズを増やすことができます。
2017年9月より電源アダプタがレベルVからVIへ変更になります。
イーサネットインターフェース | |
ポート数 | 1 |
---|---|
スピード | 10/100Mbps, オートMDI/MDIX |
コネクタ | 8ピン RJ45 |
磁気アイソレーション保護 | 内蔵 1.5KV |
光ファイバインターフェース (ネットワークモジュール付き) | |
![]()
| |
シリアルインターフェース | |
ポート数 | 4 |
シリアル規格 | RS-232C/422/485 |
コネクタ | DB9オス |
RS-485データ方向制御 | ADDC® (自動データ方向制御) |
コンソールポート | シリアルポート1がRS-232Cコンソールポートを兼用 |
シリアル通信パラメータ | |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | なし、偶数、奇数、スペース、マーク |
フローコントロール | RTS/CTS, DTR/DSR, XON/XOFF |
ボーレート | 50 bps ~ 921.6 Kbps (非標準ボーレートサポート) |
プルアップ/プルダウン抵抗(RS-485用) | 1 kΩ, 150 kΩ |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2線 | Data+, Data-, GND |
メモリ拡張用スロット | |
スロットタイプ | SDスロット (最大2GBまでサポート) |
ソフトウェア機能 | |
ネットワークプロトコル | ICMP, IPv4/v6, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP, ARP, PPPoE, HTTPS |
セキュリティプロトコル | SSLv3, TLSv1.0/1.1/1.2 |
設定オプション | Webコンソール、シリアルコンソール、Telnetコンソール、Windowsユーティリティ |
Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x |
管理 | SNMP MIB-II |
IPルーティング | スタティック、RIP-I、RIP-II |
オペレーションモード | |
標準 | Real COM, TCPサーバ, TCPクライアント, UDP, ペア接続, RFC2217, ターミナル, リバースTelnet, イーサネットモデム, プリンタ, PPP, 無効 |
セキュア | Real COM, セキュアTCPサーバ, セキュアTCPクライアント, セキュアペア接続, SSH, リバースSSH |
アプリケーション | |
ターミナルセッション | 1ポートにつき8セッション |
メカニカル | |
ケース | メタル |
重さ | 1,020 g |
サイズ | 取付部なし:158 × 103 × 35 mm 取付部含む:181 × 103 × 35 mm |
環境 | |
動作温度 | 標準温度モデル:0 ~ 55℃ ワイド温度モデル:-40 ~ 75℃ |
保管温度 | -40 ~ 75℃ |
動作湿度 | 5 ~ 95% RH (結露なきこと) |
電源 | |
入力電圧 | 12 ~ 48 VDC |
消費電力 | 730 mA @ 12 VDC |
アラーム接点 | リレイ出力、電流容量 1 A @ 24 VDC |
電源ラインプロテクタ | 1 kV バースト (EN61000-4-4: EFT/B), 1 kV サージ (EN61000-4-5) |
規格と認証 | |
安全 | UL 60950-1 |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs |
落下 | IEC-68-2-6, IEC-68-2-34, IEC-68-2-32 |
振動 | IEC-68-2-6, IEC-68-2-34 |
グリーン製品 | RoHS, CRoHS, WEEE |
交通 | NEMA TS2 (ファイバモデルを除く) |
信頼性 | |
アラートツール | ビルトインブザー および RTC (リアルタイムクロック) |
自動リブートトリガ | ビルトインWDT (ウオッチドッグタイマ) |
平均故障間隔 (MTBF) | |
時間 | 850,905 時間 |
規格 | Telcordia (Bellcore) Standard TR/SR |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |

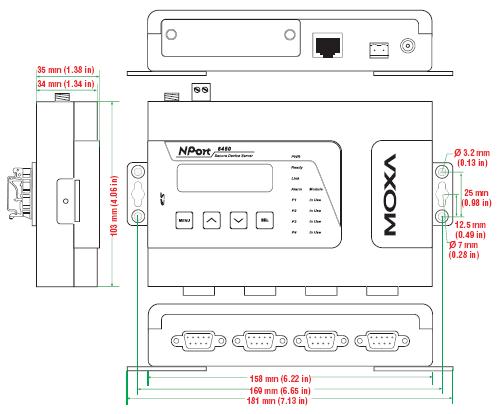

サイズ
![サイズ](/storage/NPor6450_Dimensions.jpg)

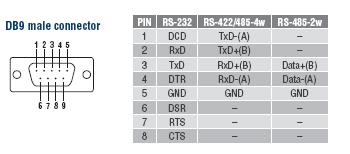

ピンアサインメント
![詳細説明](/storage/NPort6450_PIN.jpg)
NPort 6450 | 4ポート RS-232C/422/485 セキュアターミナルサーバー |
---|
2017年9月より電源アダプタがレベルVからVIへ変更になります。
オプショナルアクセサリ
マウンティングキット | |
DK-35A | DINレールマウントキット (35mm) |
---|---|
ネットワーク拡張モジュール | |
NM-TX01 | 1 10/100Base TXポート |
NM-TX02 | 2 10/100Base TXポート |
NM-FX01-S-SC | 1 シングルモードファイバイーサネットモジュール SCコネクタ |
NM-FX01-M-SC | 1 マルチモードファイバイーサネットモジュール SCコネクタ |
NM-FX02-S-SC | 2 シングルモードファイバイーサネットモジュール SCコネクタ および ファイバリダンダンシ |
NM-FX02-M-SC | 2 マルチモードファイバイーサネットモジュール SCコネクタ および ファイバリダンダンシ |
NM-modem | 1 PSTNモデムポート RJ11コネクタ |
NM-TX01-T | 1 10/100Base TX 動作温度:-40~75℃ |
NM-TX02-T | 2 10/100Base TXポート 動作温度:-40~75℃ |
NM-FX01-S-SC-T | 1 100BaseFXポート シングルモード SCコネクタ 動作温度:-40~75℃ |
NM-FX01-M-SC-T | 1 100BaseFXポート マルチモード SC コネクタ 動作温度:-40~75℃ |
NM-FX02-S-SC-T | 2 100BaseFXポート シングルモード SCコネクタ 動作温度:-40~75℃ |
NM-FX02-M-SC-T | 2 100BaseFXポート マルチモード SCコネクタ 動作温度:-40~75℃ |
NM-modem-T | 1 PSTNモデムポート RJ11コネクタ 動作温度:-40~75℃ |
NPort 6400/6600シリーズ 製品一覧
Nport 6450 | 4ポート RS-232C/422/485 セキュアターミナルサーバー |
NPort 6450-T | 4ポート RS-232C/422/485 セキュアターミナルサーバー |

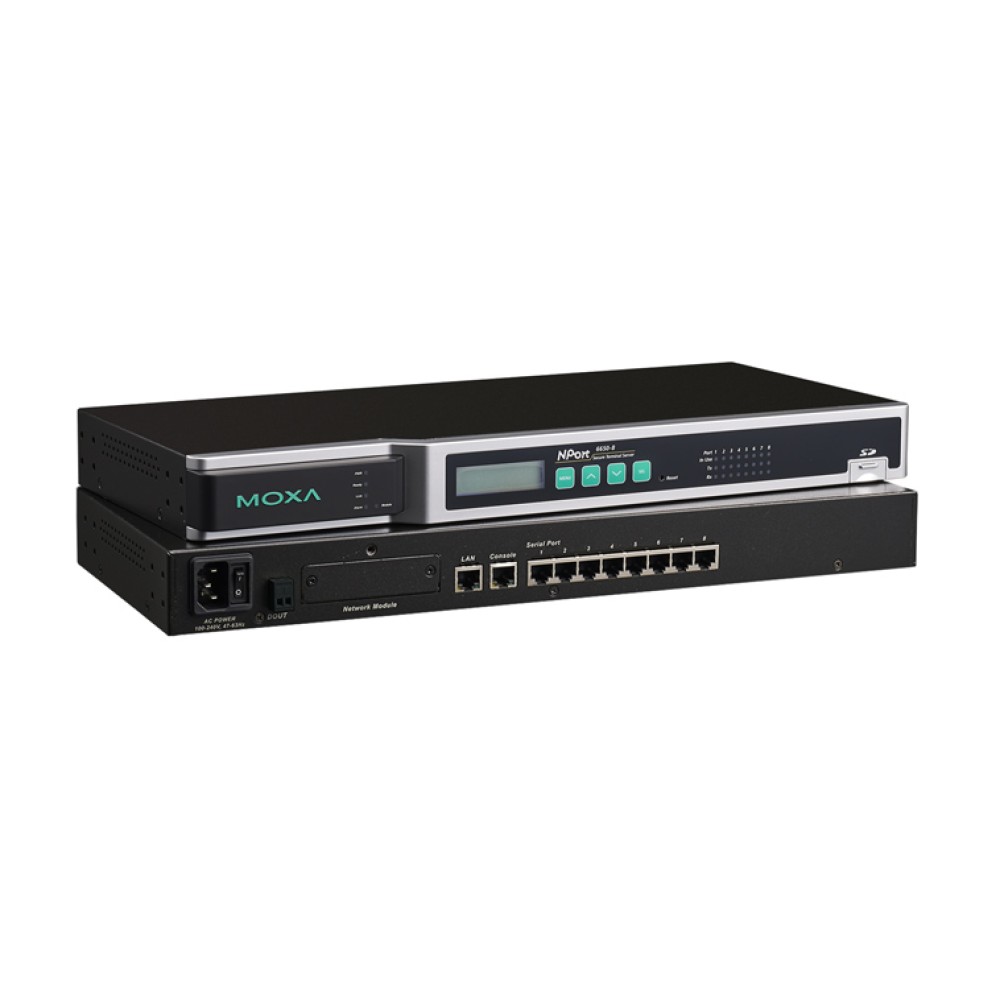

NPort 6610-16 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6610-16-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6610-32 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6610-32-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6610-8 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6610-8-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |

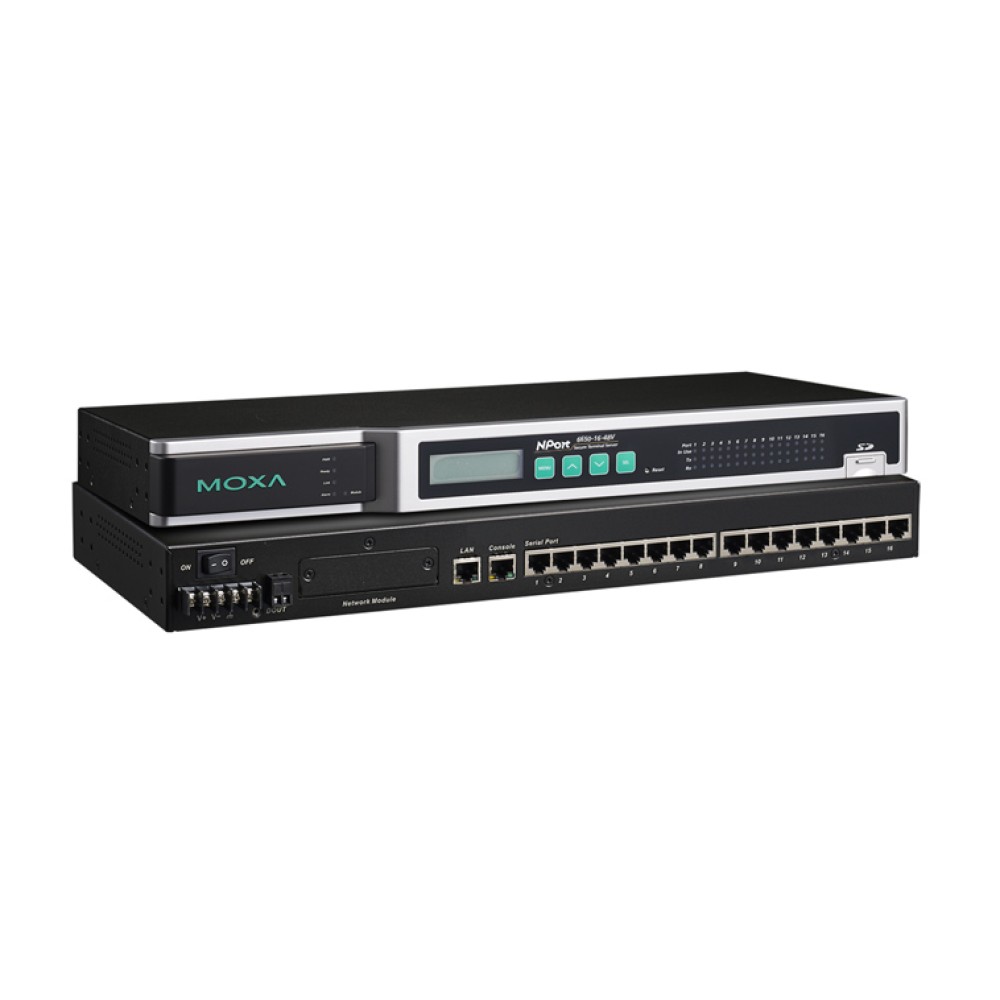

NPort 6650-16 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6650-16-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6650-16-T | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6650-32 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6650-32-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6650-8 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6650-8-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6650-8-T | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6650-8-HV-T | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
NPort 6650-16-HV-T | 16ポートRS-232C/422/485ラックマウントターミナルサーバー |

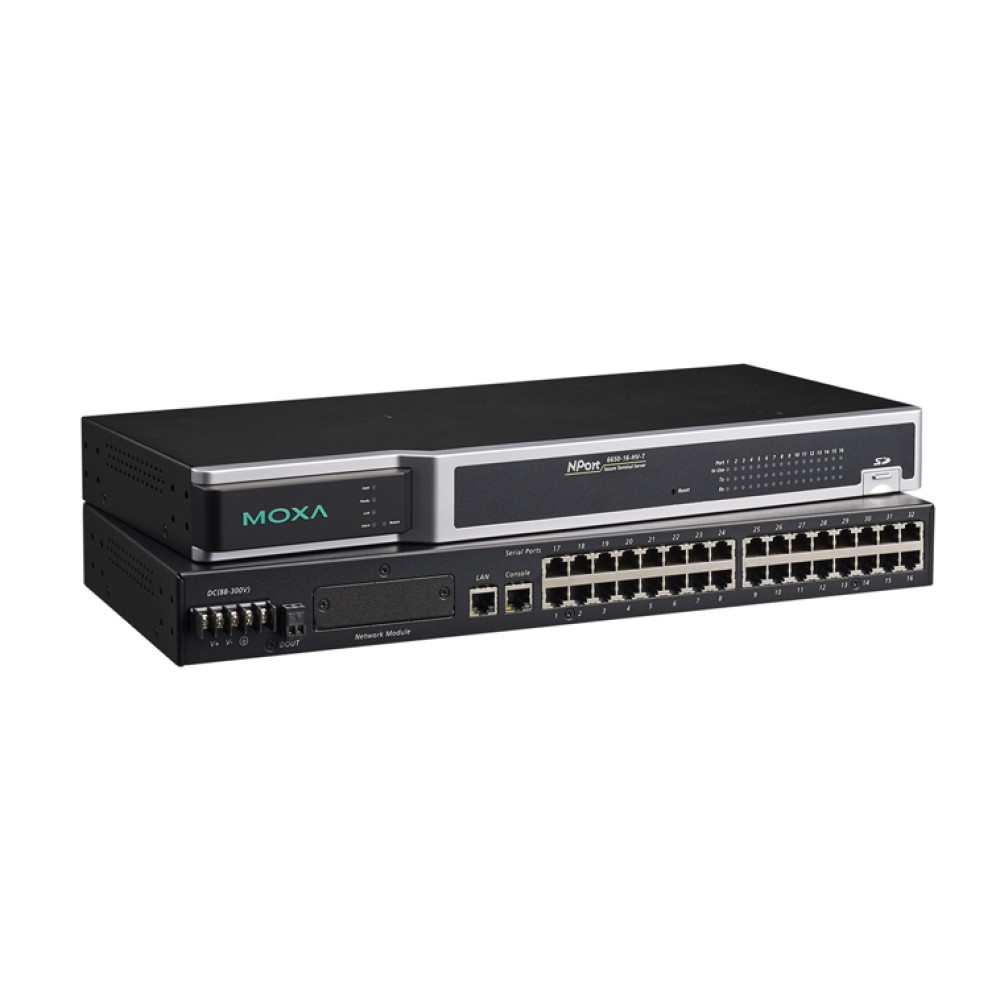

NPort 6650-32-HV-T | 32ポートRS-232C/422/485ラックマウントターミナルサーバー |
