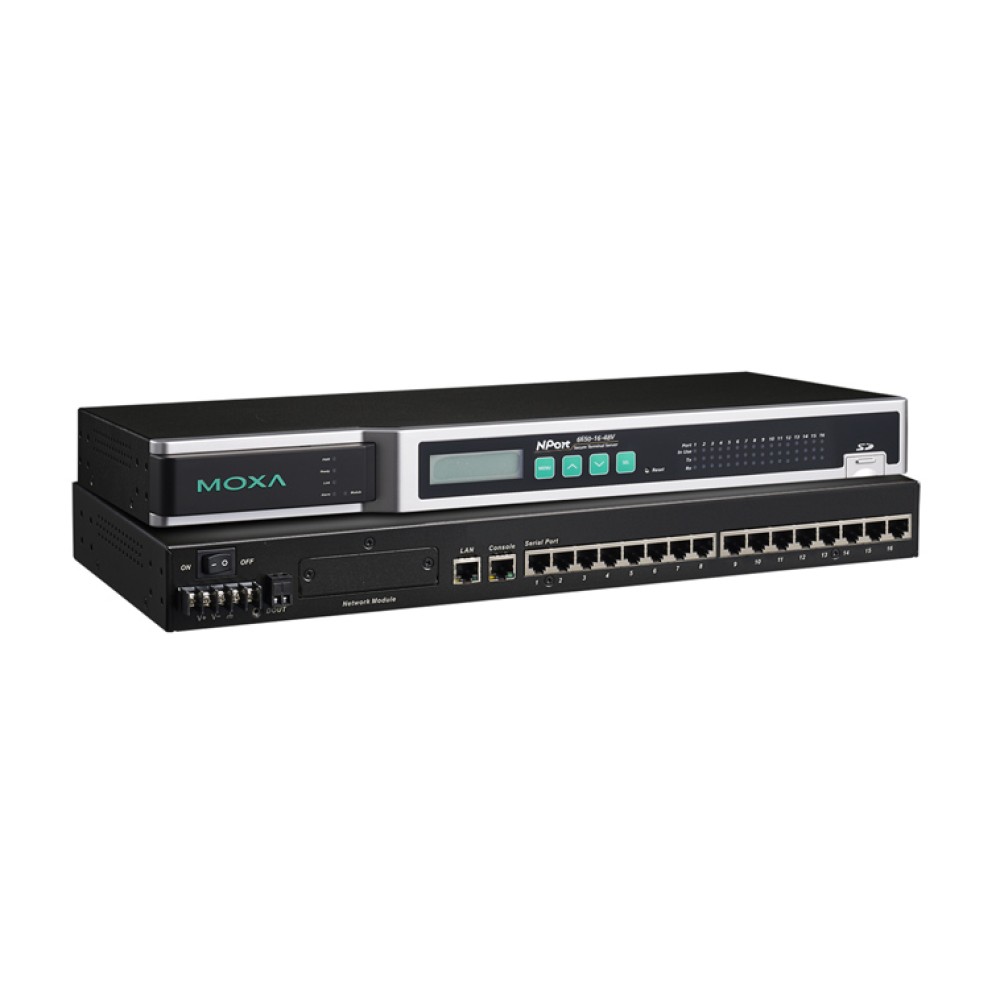

NPort 6610-16-48V

8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー

主な製品特長

  • 高密度環境に必要な最大32ポートをサポート
  • 正確な非標準ボーレートの設定
  • イーサネットがオフラインの時にシリアルデータを格納するポートバッファ
  • IPv6サポート
  • ネットワークモジュールによるイーサネットリダンダンシ(STP/RSTP/Turbo Ring)
  • ネットワーク拡張を考えたモジュラ設計

FCC

CE

UL

WEEE

RoHS指令準拠

TUV_Half

CRoHS

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

NPort®6600シリーズセキュアターミナルサーバは、多くのシリアルデバイスを小さなスペースに詰め込む必要があるアプリケーションに適用するには最適な選択といえます。また、高度なセキュリティを維持するために、データ暗号化の3つの一般的な規格であるDES、3DES、AESをサポートします。また、どんなタイプのシリアルデバイスもNPort®6600に接続できます。NPort®6600は、RS-232C、RS-422、RS-485の各シリアルポートを個別に設定することができます。

LCDパネルを使い設定が容易

NPort®6600には設定用のLCDパネルが内蔵されています。パネルには、サーバ名、シリアル番号、IPアドレスが表示され、IPアドレス、ネットマスク、ゲートウェイアドレスなどのデバイスサーバの設定パラメータを簡単かつ迅速にアップグレードすることができます。

LCDパネルは標準温度モデルでのみ使用できます。

RS-485通信に必要なターミネーション抵抗値の調整

NPort®6600は、RS-485通信用のターミネータ、プルアップ/プルダウン抵抗を備えています。クリティカルな環境において、シリアル信号の反射を阻止するためにターミネーション抵抗が必要です。また、電気信号の質を確保するためにプルアップ/プルダウン抵抗の調整を必要とします。接続する環境や条件により、これらの抵抗値や、必要とするか否かの選択が必要とされます。そのため、ビルトインDIPスイッチにより、抵抗値をマニュアルで調整することが可能です。

イーサネットインターフェース
ポート数1
スピード10/100 Mbps, オートMDI/MDIX
コネクタ8ピン RJ45
磁気アイソレーション保護内蔵 1.5KV
光ファイバインターフェイス
  • シングルモードファイバトランシーバに接続する際、過剰な光パワーによるダメージを防止するためにアッテネータを使用することを推奨します。
  • 特定のファイバトランシーバの"標準距離":リンクバジェット(dB)>分散ペナルティ+トータルリンク損失(dB)
シリアルインターフェイス
ポート数8, 16, または 32
シリアル規格 NPort 6610:RS-232C
NPort 6650:RS-232C/422/485
コネクタRJ45 (8ピン)
RS-485データ方向制御ADDC® (自動データ方向制御)
コンソールポート専用 RS-232Cコンソールポート、リアパネル(8ピン RJ45)
シリアル通信パラメータ
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティなし、偶数、奇数、スペース、マーク
フローコントロールRTS/CTS, DTR/DSR, XON/XOFF
速度50 bps ~ 921.6 Kbps(非標準ボーレートサポート)
プルアップ/プルダウン抵抗(RS-485用)1 KΩ、150 KΩ
ターミネータ(RS-485用)120 Ω
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
RS-485-4線Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線Data+, Data-, GND
メモリ拡張スロット
スロットタイプSDスロット(最大 2GB サポート)
ソフトウェア
ネットワークプロトコルICMP, IPv4/v6, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP, ARP, PPPoE, HTTPS
セキュリティプロトコルSSLv3, TLSv1.0/1.1/1.2
設定オプションWebコンソール、シリアルコンソール、Telnetコンソール、Windowsユーティリティ
Windows Real COMドライバWindows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
Fixed TTYドライバSCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X
Linux Real TTYドライバLinux 2.4.x, 2.6.x, 3.x
管理SNMP MIB-II
IPルーティングStatic、RIP-I、RIP-II
オペレーションモード
規格Real COM, TCPサーバ, TCPクライアント, UDP, ペア接続, RFC2217, ターミナル, リバースTelnet, イーサネットモデム, プリンタ, PPP, Disabled
セキュアセキュアReal COM, セキュアTCPサーバ, セキュアTCPクライアント, セキュアペア接続, SSH, リバースSSH
アプリケーション
ターミナルセッション8セッション/ポート
メカニカル
ケースメタル
重さ NPort 6600-8:3,460 g
NPort 6600-16:3,580 g
NPort 6600-32:3,600g
サイズ 耳なし:440 × 195 × 44 mm
耳付:480 × 195 × 44 mm
環境
動作温度 標準モデル:0 ~ 55℃
ワイド温度モデル:-40 ~ 75℃
保管温度-40 ~ 75℃
相対湿度5 ~ 95% (結露なきこと)
電源
入力電圧 ACモデル: 100 ~ 240 VAC
DCモデル: ±48 VDC (20 ~ 72 VDC, -20 ~ -72 VDC), 110 VDC (88 ~ 300 VDC)
電力消費量 ACモデル:
140 mA @ 100 VAC (8 ポート)
192 mA @ 100 VAC (16 ポート)
285 mA @ 100 VAC (32 ポート)
DCモデル:
293 mA @ 48 VDC
200 mA @ 88 VDC
警報接点リレイ出力、電流容量 1 A @ 24 VDC
規格と認証
安全UL 60950-1
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS NPort 6600-8/16/32:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
NPort 6600 48Vモデル:
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
落下IEC-68-2-6、IEC-68-2-34、IEC-68-2-32
振動IEC-68-2-6、IEC-68-2-34
グリーン製品RoHS、CRoHS、WEEE
交通NEMA TS2
信頼性
警報ツールビルトインブザー および RTC (リアルタイムクロック)
自動リブートトリガビルトインWDT (ウオッチドッグタイマ)
平均故障間隔 (MTBF)
時間 NPort 6610-8:135,891 時間
NPort 6610-16:102,373 時間
NPort 6610-32:68,707 時間
NPort 6650-8:135,370 時間
NPort 6650-16:101,783 時間
NPort 6650-32:68,177 時間
規格Telcordia (Bellcore) Standard
保証
保証期間5年
詳細Moxa社 製品保証方針

サイズ(単位 = mm)

サイズ

PINアサインメント

詳細説明
NPort 6610-16-48V16ポート RS-232C-イーサネットセキュアターミナルサーバ
±48VDC入力

オプショナルアクセサリ

ネットワーク拡張モジュール
NM-TX011 10/100Base TXポート
NM-TX022 10/100Base TXポート
NM-FX02-S-SC2 100BaseFXポート
シングルモード
SCコネクタ
NM-FX02-M-SC2 100BaseFXポート
マルチモード
SCコネクタ
NM-FX01-M-SC1 100BaseFXポート
マルチモード
SCコネクタ
NM-FX01-S-SC1 100BaseFXポート
シングルモード
SCコネクタ
NM-modem1 PSTNモデムポート
RJ11コネクタ
NM-TX01-T1 10/100Base TX
-40~75℃動作温度
NM-TX02-T2 10/100Base TXポート
-40~75℃動作温度
NM-FX01-S-SC-T1 100BaseFX ポート
シングルモード
SCコネクタ
-40~75℃動作温度
NM-FX01-M-SC-T1 100BaseFX ポート
マルチモード
SC コネクタ
-40~75℃動作温度
NM-FX02-S-SC-T2 100BaseFX ポート
シングルモード
SCコネクタ
-40~75℃動作温度
NM-FX02-M-SC-T2 100BaseFX ポート
マルチモード
SCコネクタ
-40~75℃動作温度
NM-modem-T1 PSTNモデムポート
RJ11コネクタ
-40~75℃動作温度

NPort 6400/6600シリーズ 製品一覧

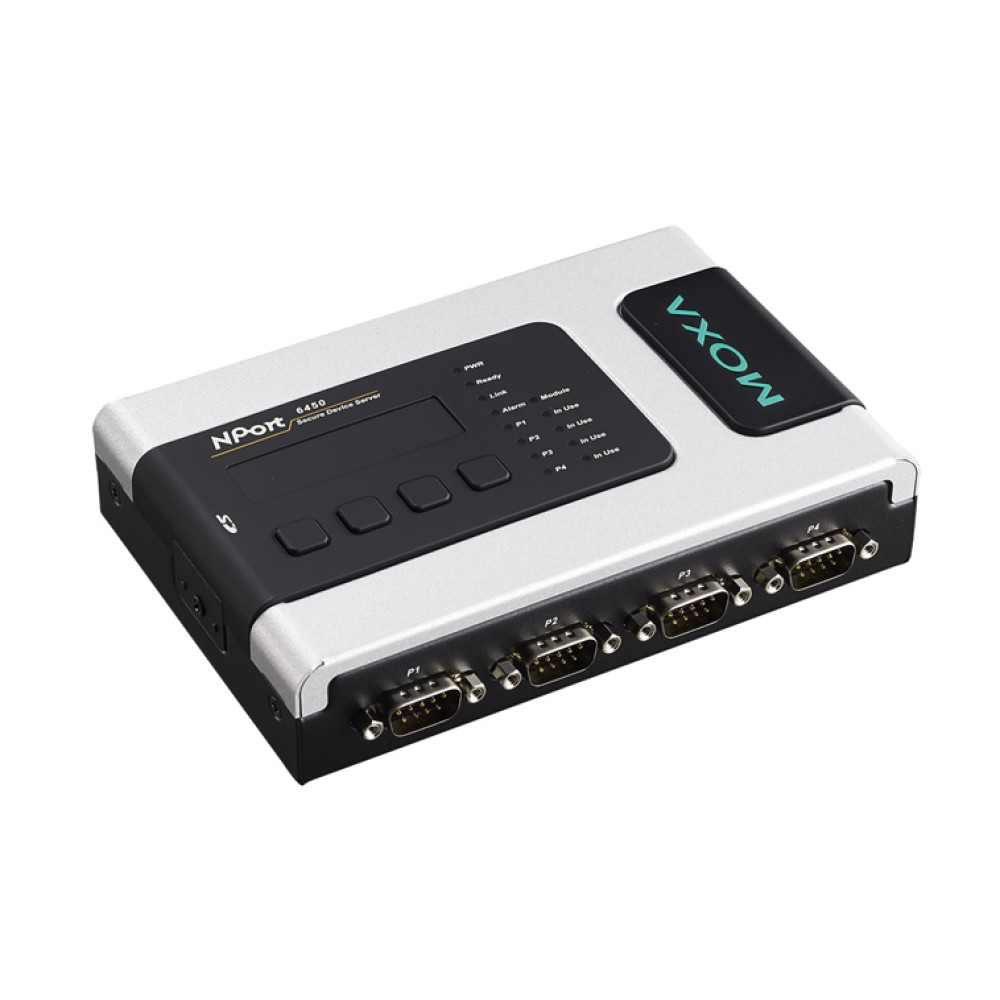

Nport 6450 4ポート RS-232C/422/485 セキュアターミナルサーバー
NPort 6450-T 4ポート RS-232C/422/485 セキュアターミナルサーバー
NPort 6610-16 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6610-16-48V 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6610-32 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6610-32-48V 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6610-8 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6610-8-48V 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6650-16 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6650-16-48V 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6650-16-T 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6650-32 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6650-32-48V 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6650-8 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6650-8-48V 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6650-8-T 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6650-8-HV-T 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6650-16-HV-T 16ポートRS-232C/422/485ラックマウントターミナルサーバー
NPort 6650-32-HV-T 32ポートRS-232C/422/485ラックマウントターミナルサーバー

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.14

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

中国版RoHS2対応してますか?

Moxa


対応しております。リンクをご参照ください。
Moxa Hazardous Substance Policies

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.10.15

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

REACH対応してますか?

Moxa


対応しております。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

原産国を教えてください。

Moxa


基本的には台湾で作られていますが、OEM品やパーツは中国の場合もございます。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.09.27

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

NPortシリーズにおいて、WEBコンソールにアクセスする際のパスワードは何ですか?

Moxa


初期パスワードは”moxa”となります。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.11

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

NPortをWindows OSで使用する際に以下の2種類のドライバがありますが違いは何ですか?”NPort administrator””NPort Windows Driver Manager”

Moxa


”NPort administrator”は、NPort 5000/Aシリーズ専用のツールです。 ”NPort Windows Driver Manager”は、NPort 5000/Aシリーズを含むすべてのMoxa製シリアルデバイスサーバでご利用いただけるドライバです。

本サイトに掲載しているFAQの内容は、作成時のものになります。
掲載内容が、現在のものと異なる場合がございますので、ご了承ください。最新の情報は、下記よりお問い合わせください。

2024.07.11

このFAQはお役に立ちましたか?

ご不明な点がございましたら、下記よりお問い合わせください。

お問い合わせフォーム

COMポート(D-sub)のコネクタ部にある螺子受け(六角螺子)のサイズはいくつですか?

Moxa


[#4-40]のインチネジとなります。
