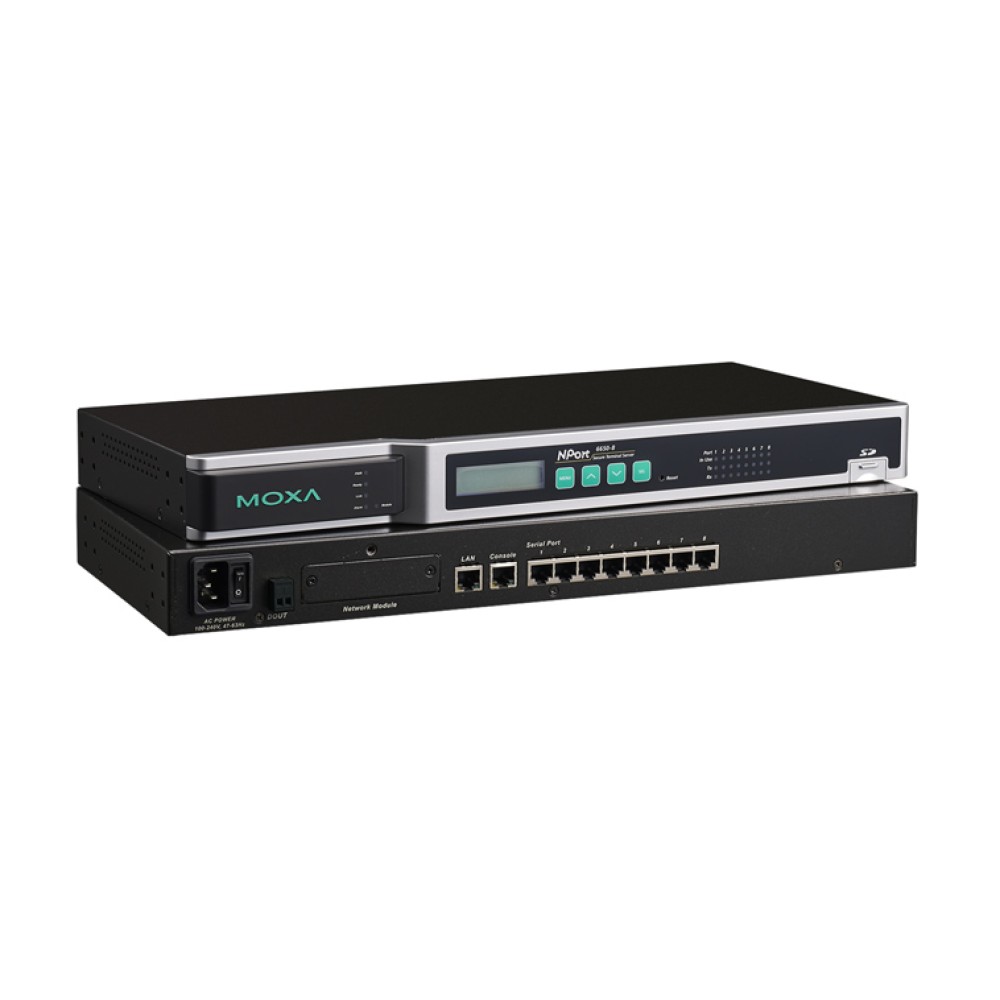

NPort 6610-8
8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 高密度環境に必要な最大32ポートをサポート
- 正確な非標準ボーレートの設定
- イーサネットがオフラインの時にシリアルデータを格納するポートバッファ
- IPv6サポート
- ネットワークモジュールによるイーサネットリダンダンシ(STP/RSTP/Turbo Ring)
- ネットワーク拡張を考えたモジュラ設計
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort®6600シリーズセキュアターミナルサーバは、多くのシリアルデバイスを小さなスペースに詰め込む必要があるアプリケーションに適用するには最適な選択といえます。また、高度なセキュリティを維持するために、データ暗号化の3つの一般的な規格であるDES、3DES、AESをサポートします。また、どんなタイプのシリアルデバイスもNPort®6600に接続できます。NPort®6600は、RS-232C、RS-422、RS-485の各シリアルポートを個別に設定することができます。
LCDパネルを使い設定が容易
NPort®6600には設定用のLCDパネルが内蔵されています。パネルには、サーバ名、シリアル番号、IPアドレスが表示され、IPアドレス、ネットマスク、ゲートウェイアドレスなどのデバイスサーバの設定パラメータを簡単かつ迅速にアップグレードすることができます。
LCDパネルは標準温度モデルでのみ使用できます。
RS-485通信に必要なターミネーション抵抗値の調整
NPort®6600は、RS-485通信用のターミネータ、プルアップ/プルダウン抵抗を備えています。クリティカルな環境において、シリアル信号の反射を阻止するためにターミネーション抵抗が必要です。また、電気信号の質を確保するためにプルアップ/プルダウン抵抗の調整を必要とします。接続する環境や条件により、これらの抵抗値や、必要とするか否かの選択が必要とされます。そのため、ビルトインDIPスイッチにより、抵抗値をマニュアルで調整することが可能です。
| イーサネットインターフェース | |
| ポート数 | 1 |
|---|---|
| スピード | 10/100 Mbps, オートMDI/MDIX |
| コネクタ | 8ピン RJ45 |
| 磁気アイソレーション保護 | 内蔵 1.5KV |
| 光ファイバインターフェイス | |
| |
| シリアルインターフェイス | |
| ポート数 | 8, 16, または 32 |
| シリアル規格 | NPort 6610：RS-232C NPort 6650：RS-232C/422/485 |
| コネクタ | RJ45 (8ピン) |
| RS-485データ方向制御 | ADDC® (自動データ方向制御) |
| コンソールポート | 専用 RS-232Cコンソールポート、リアパネル(8ピン RJ45) |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| フローコントロール | RTS/CTS, DTR/DSR, XON/XOFF |
| 速度 | 50 bps ～ 921.6 Kbps(非標準ボーレートサポート) |
| プルアップ/プルダウン抵抗(RS-485用) | 1 KΩ、150 KΩ |
| ターミネータ(RS-485用) | 120 Ω |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| メモリ拡張スロット | |
| スロットタイプ | SDスロット(最大 2GB サポート) |
| ソフトウェア | |
| ネットワークプロトコル | ICMP, IPv4/v6, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1/V2c/V3, HTTP, SMTP, ARP, PPPoE, HTTPS |
| セキュリティプロトコル | SSLv3, TLSv1.0/1.1/1.2 |
| 設定オプション | Webコンソール、シリアルコンソール、Telnetコンソール、Windowsユーティリティ |
| Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x |
| 管理 | SNMP MIB-II |
| IPルーティング | Static、RIP-I、RIP-II |
| オペレーションモード | |
| 規格 | Real COM, TCPサーバ, TCPクライアント, UDP, ペア接続, RFC2217, ターミナル, リバースTelnet, イーサネットモデム, プリンタ, PPP, Disabled |
| セキュア | セキュアReal COM, セキュアTCPサーバ, セキュアTCPクライアント, セキュアペア接続, SSH, リバースSSH |
| アプリケーション | |
| ターミナルセッション | 8セッション/ポート |
| メカニカル | |
| ケース | メタル |
| 重さ | NPort 6600-8：3,460 g NPort 6600-16：3,580 g NPort 6600-32：3,600g |
| サイズ | 耳なし：440 × 195 × 44 mm 耳付：480 × 195 × 44 mm |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 55℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 75℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | ACモデル： 100 ～ 240 VAC DCモデル： ±48 VDC (20 ～ 72 VDC, -20 ～ -72 VDC), 110 VDC (88 ～ 300 VDC) |
| 電力消費量 | ACモデル： 140 mA ＠ 100 VAC (8 ポート) 192 mA ＠ 100 VAC (16 ポート) 285 mA ＠ 100 VAC (32 ポート) DCモデル： 293 mA ＠ 48 VDC 200 mA ＠ 88 VDC |
| 警報接点 | リレイ出力、電流容量 1 A ＠ 24 VDC |
| 規格と認証 | |
| 安全 | UL 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | NPort 6600-8/16/32： IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power 1 kV; Signal 0.5 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs NPort 6600 48Vモデル： IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF |
| 落下 | IEC-68-2-6、IEC-68-2-34、IEC-68-2-32 |
| 振動 | IEC-68-2-6、IEC-68-2-34 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| 交通 | NEMA TS2 |
| 信頼性 | |
| 警報ツール | ビルトインブザー および RTC (リアルタイムクロック) |
| 自動リブートトリガ | ビルトインWDT (ウオッチドッグタイマ) |
| 平均故障間隔 (MTBF) | |
| 時間 | NPort 6610-8：135,891 時間 NPort 6610-16：102,373 時間 NPort 6610-32：68,707 時間 NPort 6650-8：135,370 時間 NPort 6650-16：101,783 時間 NPort 6650-32：68,177 時間 |
| 規格 | Telcordia (Bellcore) Standard |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ(単位 = mm)
PINアサインメント
| NPort 6610-8 | 8ポート RS-232C－イーサネットセキュアターミナルサーバ 100-240VAC入力 |
|---|
オプショナルアクセサリ
| ネットワーク拡張モジュール | |
| NM-TX01 | 1 10/100Base TXポート |
|---|---|
| NM-TX02 | 2 10/100Base TXポート |
| NM-FX02-S-SC | 2 100BaseFXポート シングルモード SCコネクタ |
| NM-FX02-M-SC | 2 100BaseFXポート マルチモード SCコネクタ |
| NM-FX01-M-SC | 1 100BaseFXポート マルチモード SCコネクタ |
| NM-FX01-S-SC | 1 100BaseFXポート シングルモード SCコネクタ |
| NM-modem | 1 PSTNモデムポート RJ11コネクタ |
| NM-TX01-T | 1 10/100Base TX -40～75℃動作温度 |
| NM-TX02-T | 2 10/100Base TXポート -40～75℃動作温度 |
| NM-FX01-S-SC-T | 1 100BaseFX ポート シングルモード SCコネクタ -40～75℃動作温度 |
| NM-FX01-M-SC-T | 1 100BaseFX ポート マルチモード SC コネクタ -40～75℃動作温度 |
| NM-FX02-S-SC-T | 2 100BaseFX ポート シングルモード SCコネクタ -40～75℃動作温度 |
| NM-FX02-M-SC-T | 2 100BaseFX ポート マルチモード SCコネクタ -40～75℃動作温度 |
| NM-modem-T | 1 PSTNモデムポート RJ11コネクタ -40～75℃動作温度 |
NPort 6400/6600シリーズ 製品一覧

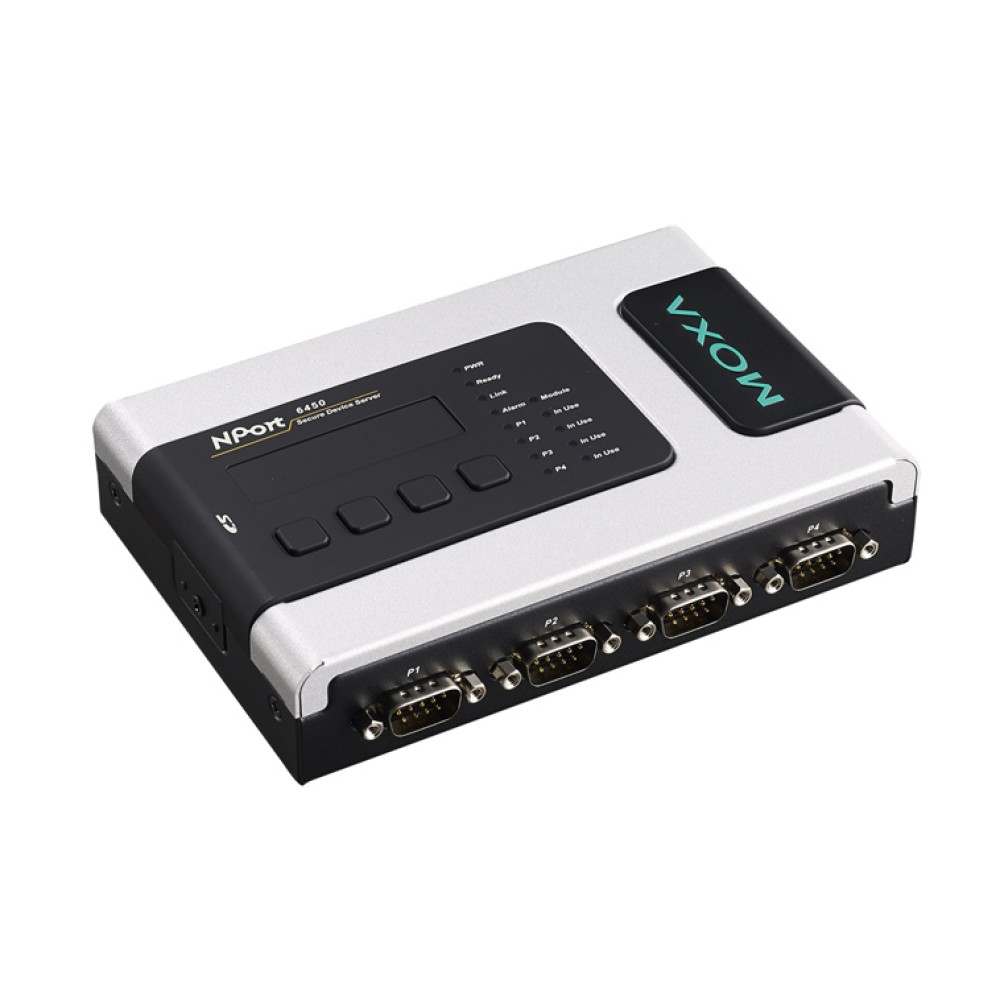

| Nport 6450 | 4ポート RS-232C/422/485 セキュアターミナルサーバー |
| NPort 6450-T | 4ポート RS-232C/422/485 セキュアターミナルサーバー |
| NPort 6610-16 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6610-16-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6610-32 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6610-32-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6610-8 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6610-8-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6650-16 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |

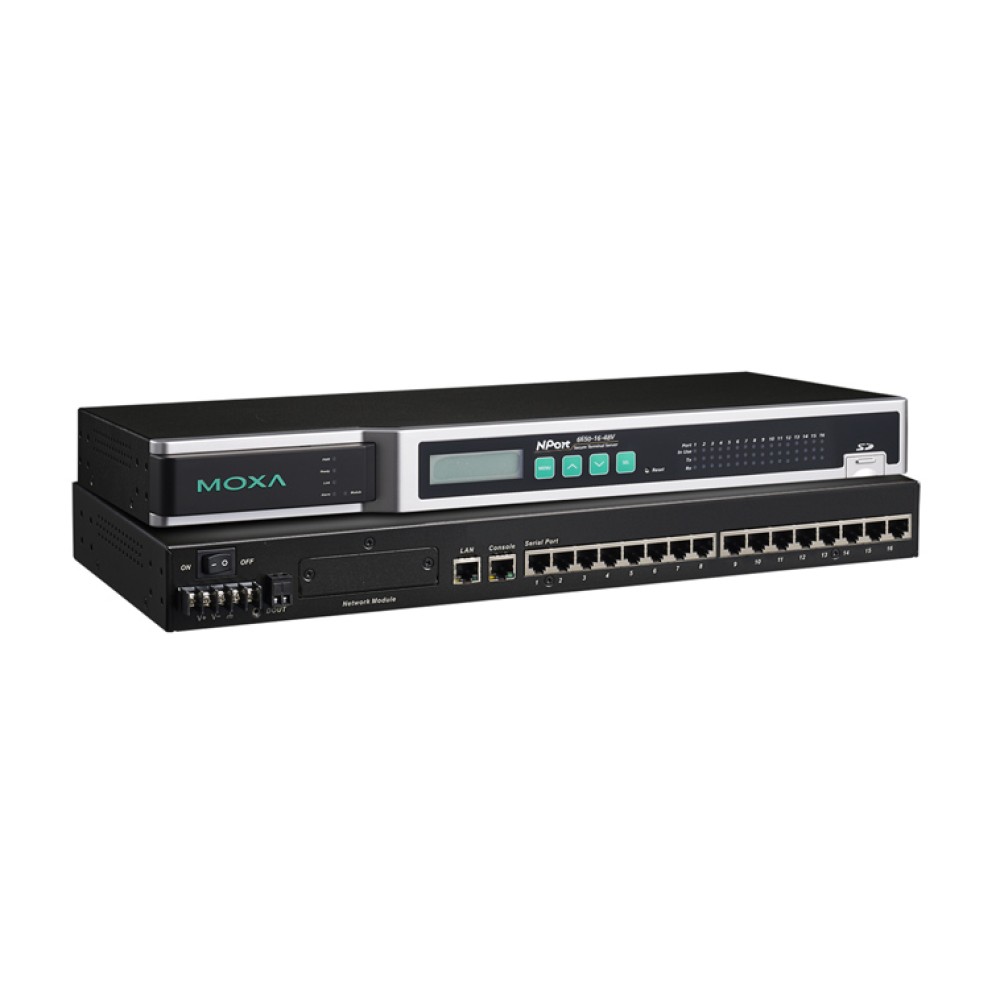

| NPort 6650-16-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6650-16-T | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6650-32 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6650-32-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6650-8 | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6650-8-48V | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6650-8-T | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |
| NPort 6650-8-HV-T | 8/16/32ポートRS-232C/422/485ラックマウントターミナルサーバー |

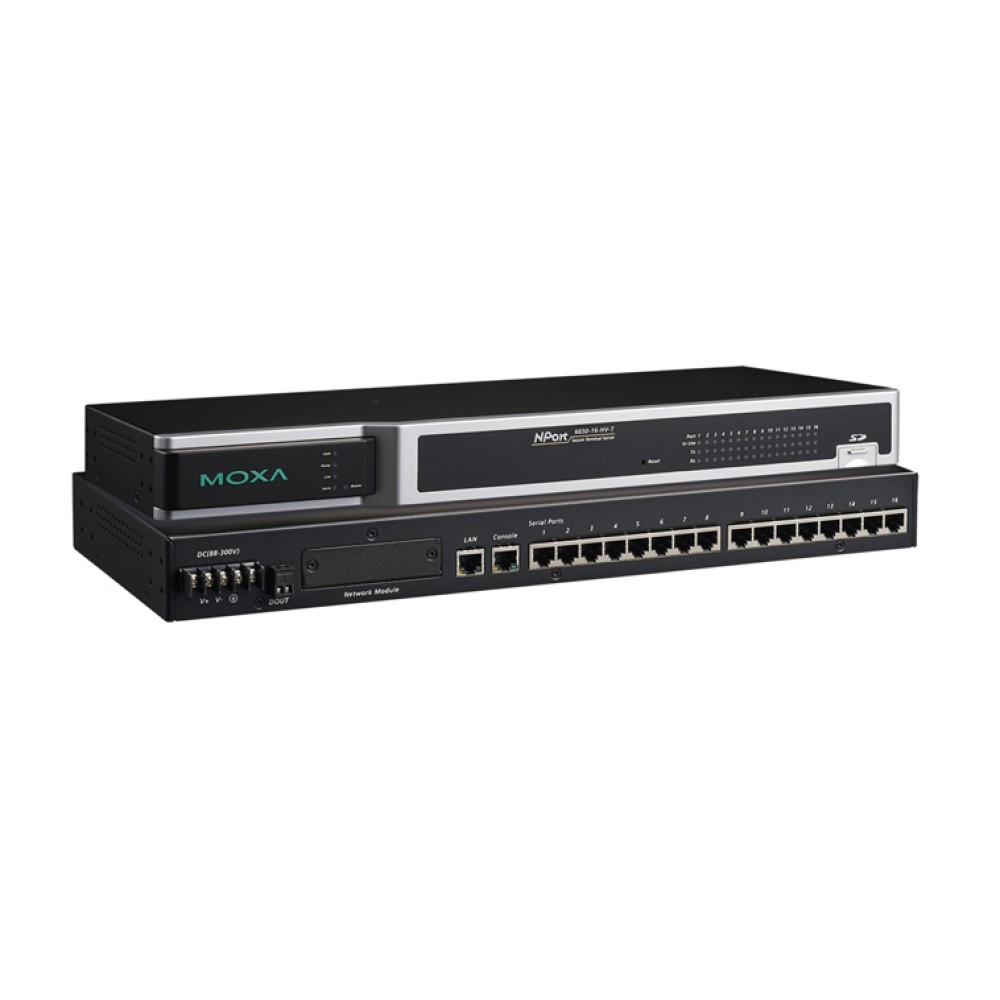

| NPort 6650-16-HV-T | 16ポートRS-232C/422/485ラックマウントターミナルサーバー |

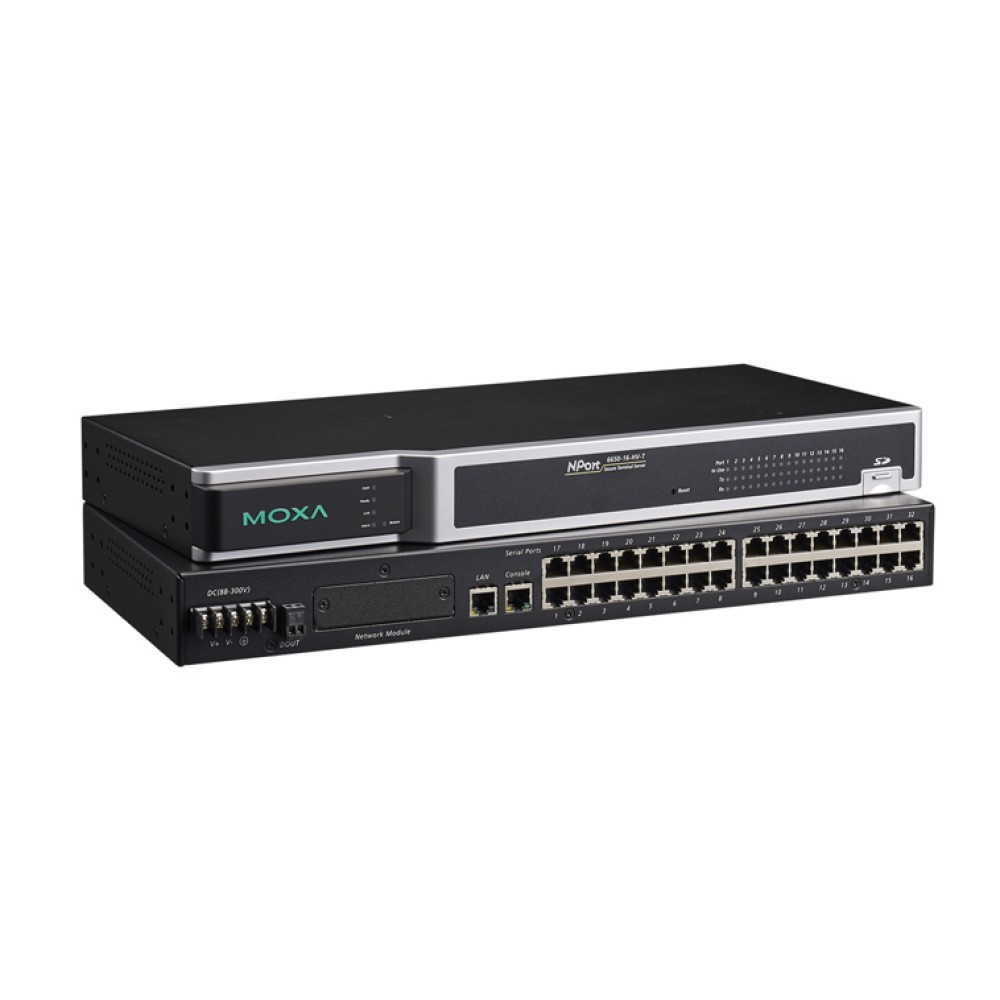

| NPort 6650-32-HV-T | 32ポートRS-232C/422/485ラックマウントターミナルサーバー |
