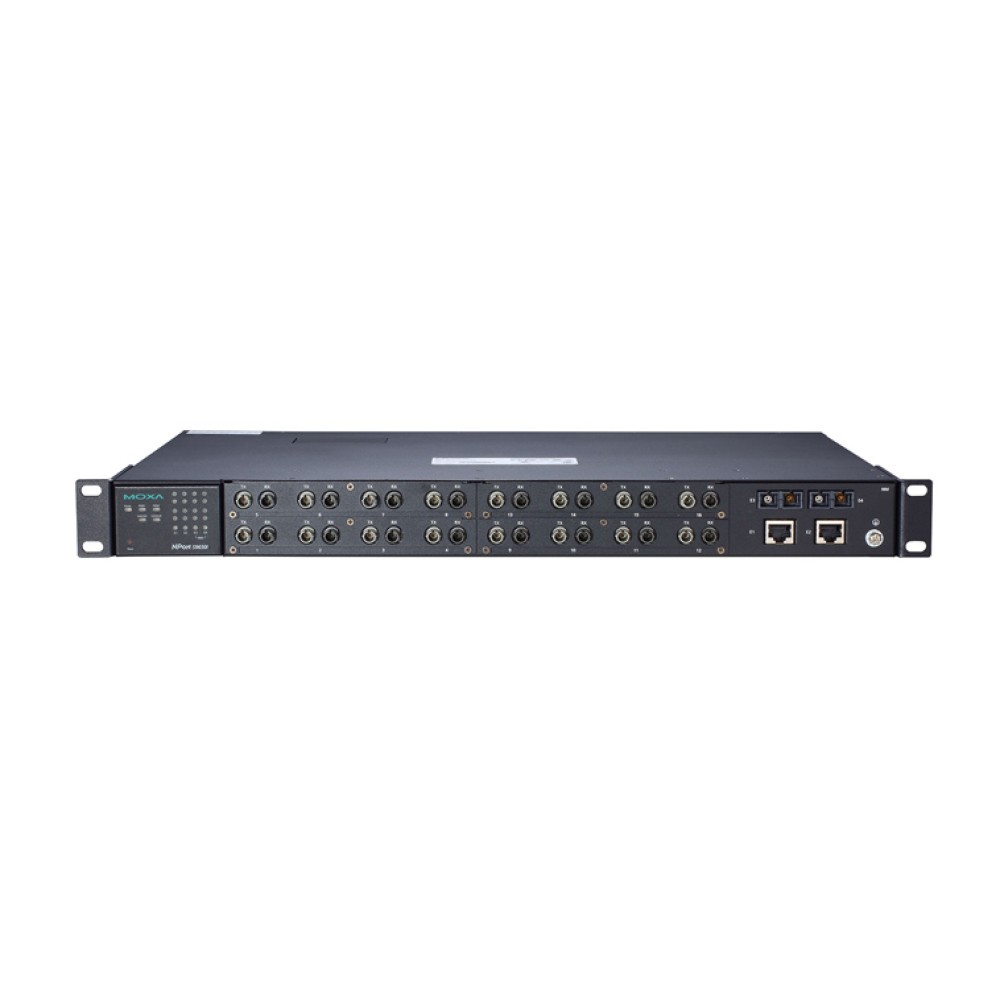

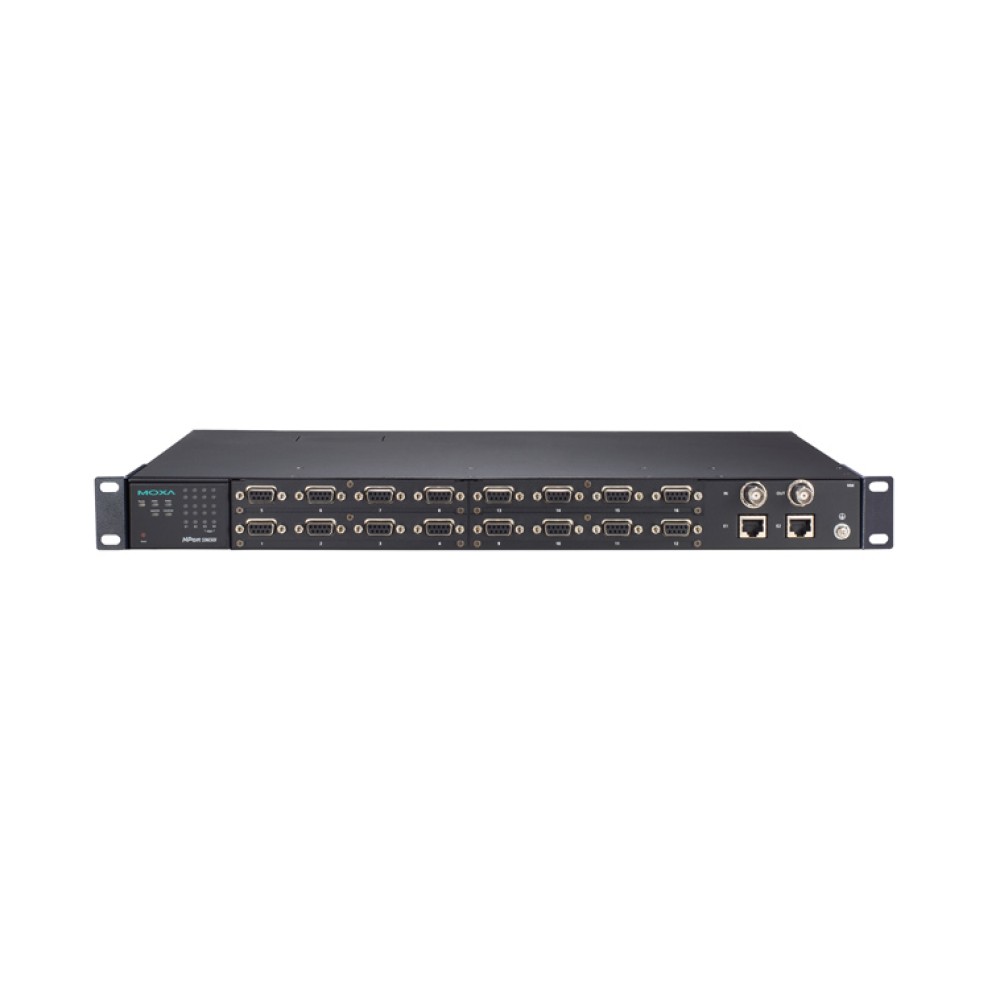

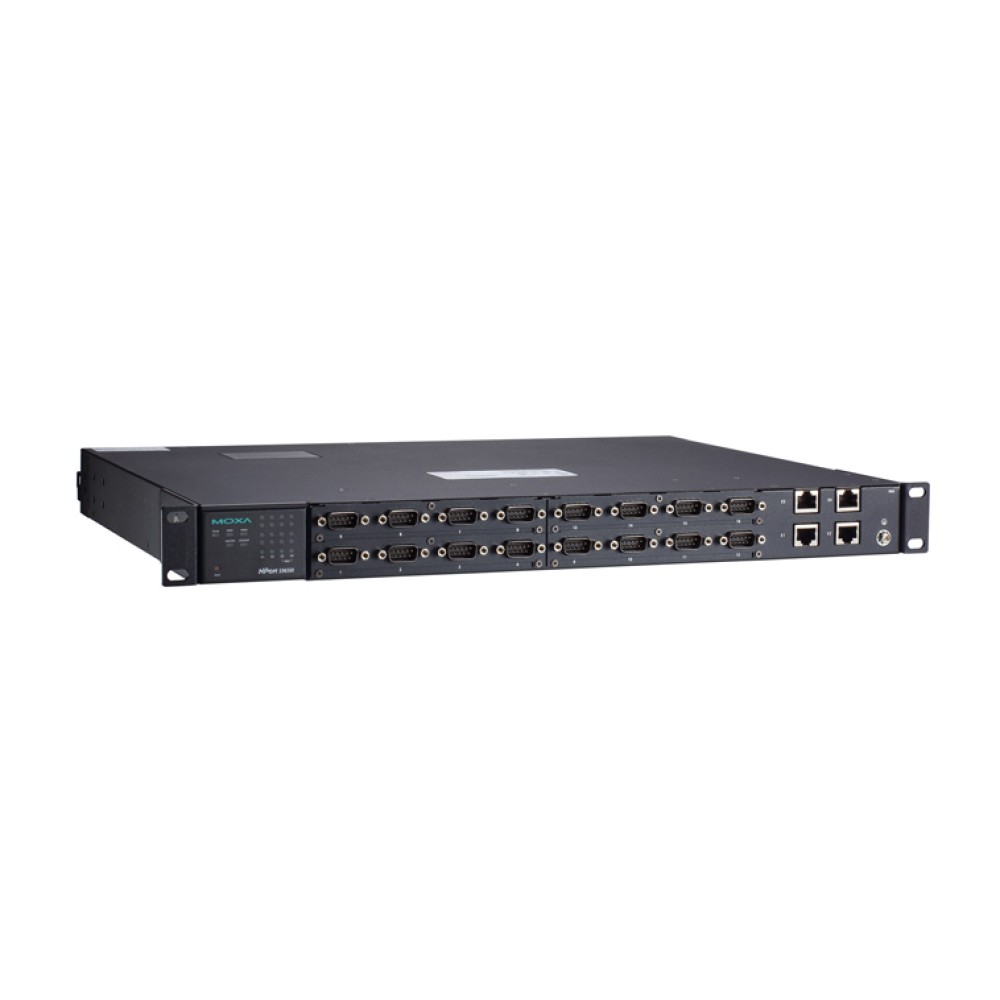

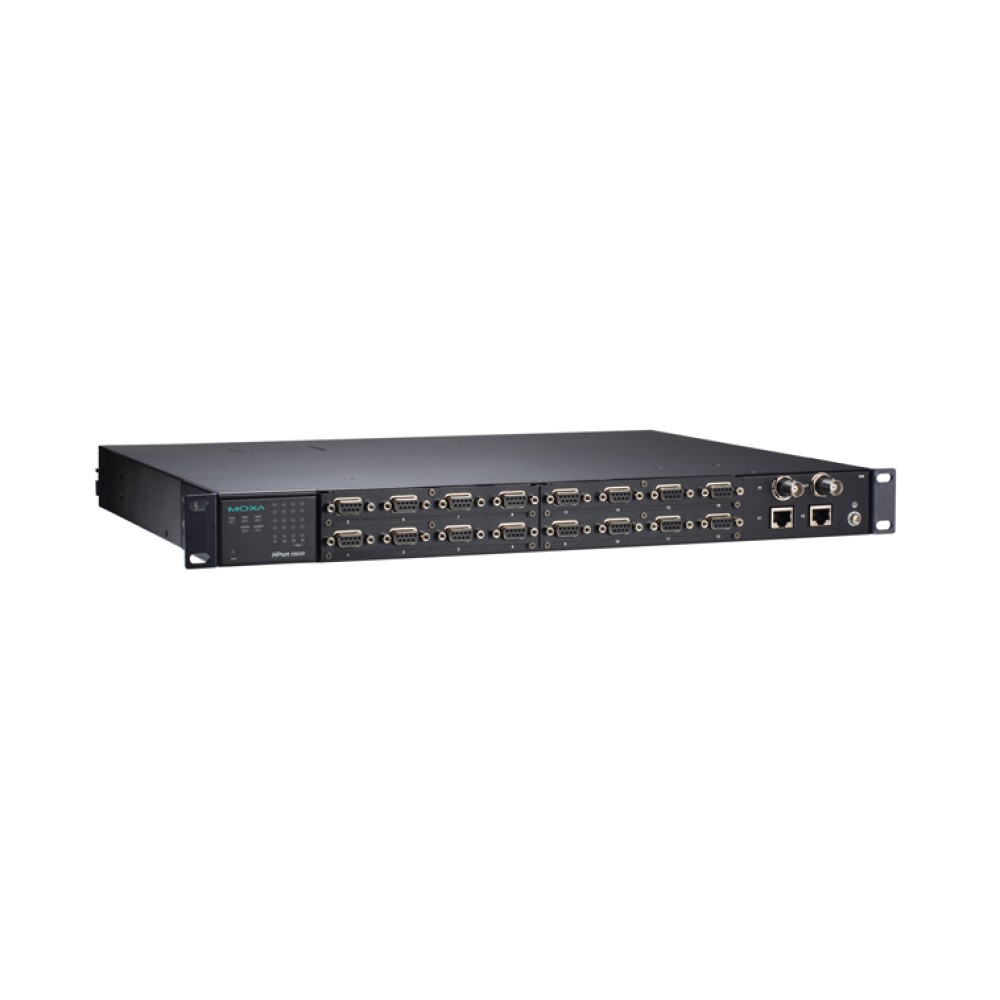

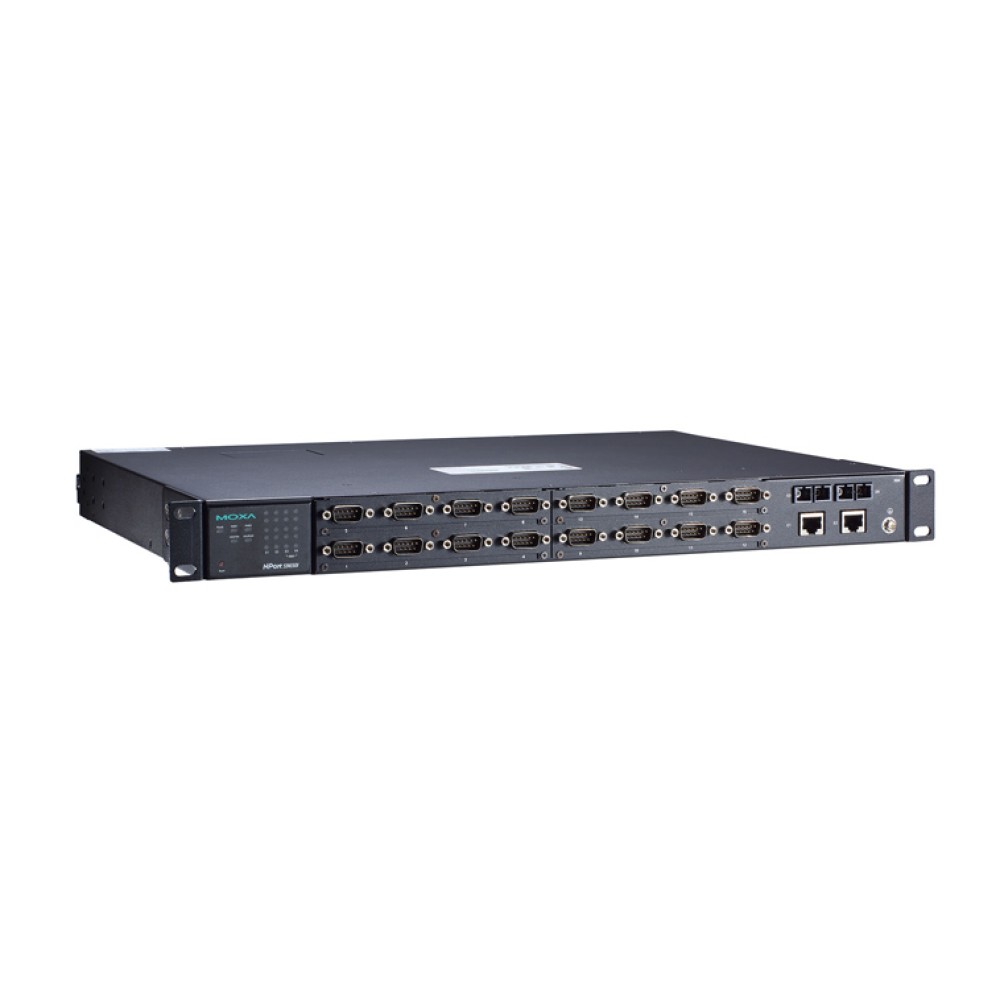

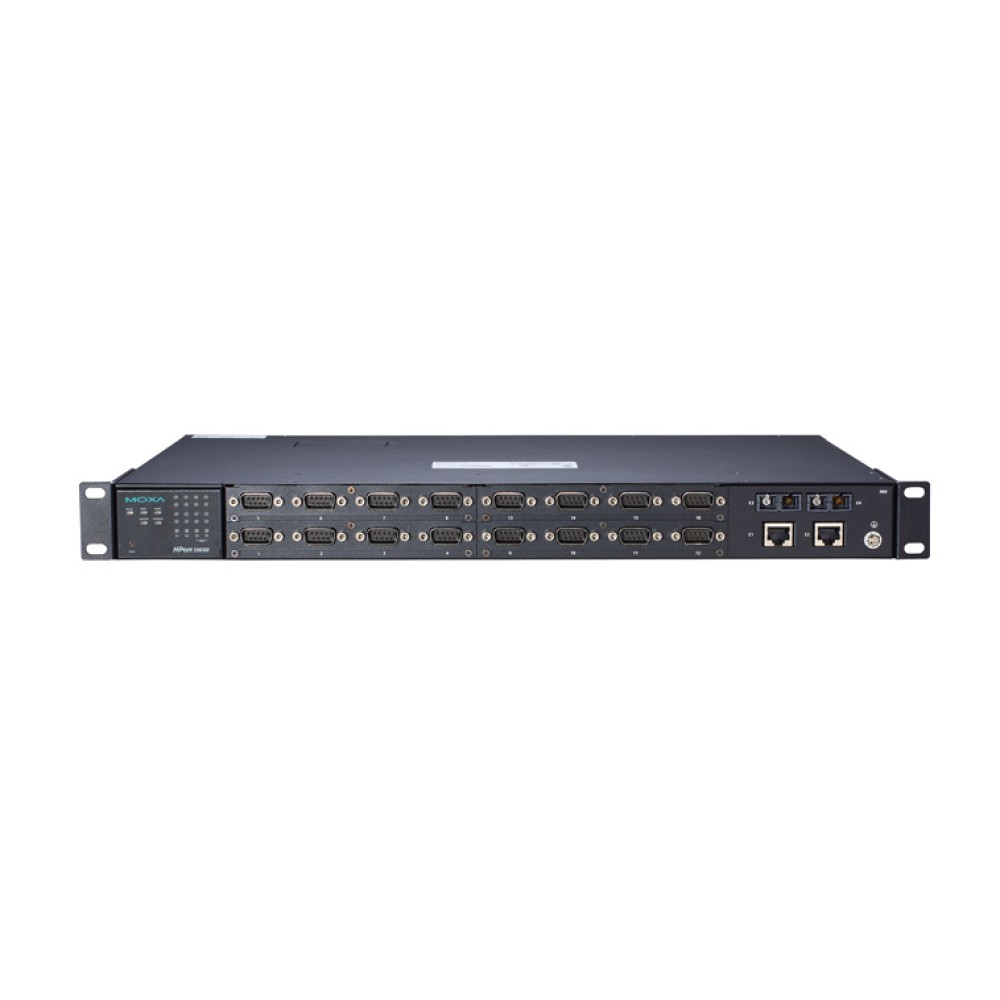

NPort S9650I-16F-2HV-SSC-T
マネージドイーサネットスイッチサポート 8/16ポート 産業用/変電所対応 デバイスサーバー
主な製品特長
- 8/16ポート RS-232C/422/485シリアルインターフェース
- 最大4つのマネージドイーサネットスイッチポートサポート(ファイバは一部のオプションネットワークモジュールで使用可能)
- DNP3およびModbusプロトコルサポート
- IEC 61850-3、IEEE 1613準拠(変電所用)
- Turbo Ring/ChainおよびRSTP/STPによるイーサネット冗長性サポート
- WindowsおよびLinuxのためのReal COM/TTYドライバ
- IEEE 1588v2およびIRIG-B時刻同期機能
- IEC 61850 MMSプロトコルサポート
- IEC-62443/NERC CIPベースセキュリティ機能
- -40~85℃ ワイド動作温度
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort S9650Iシリーズ 8/16ポート RS-232C/422/485 産業用デバイスサーバは、フル機能のマネージドイーサネットスイッチをビルトインし、特に、変電所の厳しい環境条件に対応した設計がされています。ファイバとワイヤーイーサネットポート両方をサポートしているため、デバイスサービスとイーサネットスイッチを組み合わせることで、ユーザが、NPort S9650I自体および接続されたシリアルデバイスを容易にインストール、管理、およびメンテナンスすることができます。
厳しい変電所環境に対する電磁適合性
NPort S9000シリーズは、変電所および産業用オートメーションアプリケーションで頻繁に発生する電力サージやEMIによる機器の損傷を防ぐために、高レベルのサージ保護をサポートしています。また、-40~85℃の動作温度範囲と亜鉛メッキ鋼製ハウジング収納のNPort S9000は、幅広い産業環境に最適です。さらに、NPort S9000のデュアル電源は、冗長性とワイドレンジの電圧入力の両方を提供します。HVモデルは、88~300 VDCおよび85~264 VACの電源入力を備えています。
IEC 61850 MMS (Manufacturing Messaging Specification) を使うPower SCADAによりメンテナンスが容易
Power SCADAアプリケーションの現在の傾向は、IT機器(スイッチ、ルータなど)とIED(センサ、アクチュエータなど)の両方をMMSプロトコルで制御および監視することです。これは、従来の最も一般的なマネジメントアプローチであるITデバイスの監視制御/管理を行うSNMPとMMSを使用してIEDの監視制御/管理を行うマネジメントアプローチとは対照的です。実際には、SIは、独自の通信プロトコルを使用するさまざまなレガシーデバイスを管理する必要があります。NPort S9000デバイスサーバは、MMSをITタイプのデバイスに統合したpower SCADAアプリケーションのために特別に設計された、世界最初のデバイスサーバです。NPort S9000は、MMSを使用してシリアルレガシーデバイスの監視をサポートします。
テクニカルノート:既存のレガシーIEDを含むネットワーク機器の管理性を向上
-
-
変電所において、シリアルデバイスの状態を監視していないと、ダウンタイム時にさまざまな問題を発生させます。デバイス管理ネットワークが統合されていないと、エンジニアは問題の発生場所を特定することが難しく、トラブルシューティングのコストが増加し、通常の操作を再開するための努力が必要になります。このテクニカルノートでは、レガシーのIEDをSCADAユーザに見えるようにするための、いくつかのソリューションを紹介しています。
Modbus/DNP3プロトコルゲートウェイをサポート
NPort S9000シリーズは、すべてのタイプとサイズの産業用Modbus/DNP3ネットワークを統合するために最大限の柔軟性を提供します。NPort S9000は、シリアルとイーサネットのマスタを含むほぼすべてのマスタ/スレーブを組み合わせて、Modbus TCP、ASCIIおよびRTUデバイスを統合する設計がされています。また、NPort S9000デバイスサーバは、DNP3シリアルとDNP3 IP間のプロトコル変換をサポートします。すべてのモデルは、産業用に堅牢に構成され、DINレールマウントが可能です。
IEC-62443/NERC CIPベースのサイバーセキュリティ機能
NPort S9650Iシリーズは、ハイレベルのサイバーセキュリティを提供するIEEE 62443/NERC CIPベースのセキュリティ機能を備えています。サイバー攻撃からミッションクリティカルなネットワークを保護することは、ネットワークのダウンタイムの拡大により致命的な損失を被る可能性のある産業用オートメーションアプリケーションの最優先事項です。
IEEE 1588v2およびIRIG-B時間同期機能をサポート
NPort S9650Iシリーズは、IEEE 1588とIRIG-B時間同期をサポートするモジュラー設計を採用し、異なる通信プロトコルを使用する複数のタイプのインテリジェント電子デバイス(IED)を相互接続して同期することができます。時間ソースはIEEE 1588 v2を介して提供され、シリアルポート経由または専用IRIG-B BNCコネクタを介してIEDにディストリビューションするためにIRIG-Bに変換します。
デバイスレベルでのリング冗長性
産業用オートメーションに必要なデバイスレベルの通信ネットワークは、デバイスプロセスの制御と監視に使用するため、非常に重要です。これらの通信の信頼性は、デバイスレベルでのリング冗長性に依存し、最も厳しい制御アプリケーションをサポートするための高速ネットワーク障害検出と再コンフィギュレーションを提供する設計がされています。NPort S9000シリーズは、フル機能のNPortデバイスサーバと産業用スイッチを統合してシリアルおよびイーサネットデバイスを同時に機能させます。さらに、NPort S9000は、標準のSTP/RSTPとMoxa独自のTurbo RingまたはTurbo Chain 2冗長プロトコルを使い、リング冗長性を実現することができます。このオールインワン設計を使い、デバイスネットワークの最適化および簡素化が実現でき、さらに信頼性を高めることができます。
一般仕様
ポート概要 | |
シリアルポート | 8/16 RS-232C/422/485ポート |
---|---|
イーサネットポート | 2 ビルトイン RJ45イーサネットポート オプショナル拡張モジュールを使い、追加のイーサネットポート拡張:
|
磁気絶縁保護 | 1.5 kVビルトイン |
コンソールポート | 1 (10-pin RJ45コネクタ) |
メカニカル | |
ハウジング | メタル |
重量 | 5.15 kg |
サイズ | 457 × 32 × 330 mm |
環境 | |
動作温度 | -40~85℃ |
保管温度 | -40~85℃ |
相対湿度 | 5~95% (結露なきこと) |
電源 | |
入力電圧 | 110/220 VAC/VDC (100~240 VAC, 100~250 VDC) |
入力電流 | 0.65 A @ 100 VAC, 0.47 A @ 100 VDC |
規格と認証 | |
安全 | UL 61010-2-201 |
EMC | EN 61000-6-2/61000-6-4 |
EMI | CISPR 22, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: 接触: 6 kV; 気中: 8 kV IEC 61000-4-3 RS: 80 MHz~1 GHz: 10 V/m IEC 61000-4-4 EFT: 電源: 4 kV;信号: 4 kV IEC 61000-4-5 Surge: 電源: 4 kV;信号: 4 kV IEC 61000-4-6 CS: 150 kHz~80 MHz: 10 V/m; 信号: 10 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs |
変電所 | IEC 61850-3, IEEE 1613 |
保証 | |
保証期間 | 5年間 |
詳細 | MOXA社 製品保証方針 |
デバイスサーバ仕様
シリアルインターフェース | |
ポート数 | 8または16 |
---|---|
シリアル規格 | RS-232C/422/485 |
コネクタ | DB9/M, DB9/F, マルチモードファイバ(ST) |
シリアルライン保護 | 2 kV アイソレーション保護 |
RS-485データ方向制御 | ADDC® (自動データ方向制御=Automatic Data Direction Control) |
RS-485用ターミネータ | 120 Ω |
コンソールポート | RS-232C専用コンソールポート(10ピン RJ45) |
シリアル通信パラメータ | |
データビット | 5, 6, 7, 8 |
ストップビット | 1, 1.5, 2 |
パリティ | 無し,偶数, 奇数, スペース, マーク |
フロー制御 | RTS/CTS および XON/XOFF |
ボーレート | 50 bps~921.6 Kbps |
シリアル信号 | |
RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2線 | Data+, Data-, GND |
ソフトウェア | |
設定オプション | シリアル/Telnet/SSH, Webコンソール (HTTP/HTTPS), Windowsユーティリティを通したCommand Line Interface (CLI) |
Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x, 4.x |
Android API | Android 3.1.x以降 |
オペレーションモード | Real COM, TCP Server, TCP Client, UDP, RFC2217, Modbus, DNP3, DNP3 Raw Socket |
マネジメント | SNMP MIB-II, IEC 61850 MMS |
信頼性 | |
アラートツール | ビルトインブザーおよびRTC (リアルタイムクロック) |
自動リブートトリガ | ビルトインWDT (ウォッチドッグタイマ) |
MTBF (mean time between failures:平均故障間隔) | |
時間 | NPort S9650I-8-2HV-E-T:224,670時間 NPort S9650I-8-2HV-MSC-T:220,944時間 NPort S9650I-8-2HV-SSC-T:220,944時間 NPort S9650I-8B-2HV-IRIG-T:213,025時間 NPort S9650I-8F-2HV-E-T:311,734時間 NPort S9650I-8F-2HV-MSC-T:304,587時間 NPort S9650I-8F-2HV-SSC-T:304,587時間 NPort S9650I-16-2HV-E-T:158,816時間 NPort S9650I-16-2HV-MSC-T:156,949時間 NPort S9650I-16-2HV-SSC-T:156,949時間 NPort S9650I-16B-2HV-IRIG-T:157,770時間 NPort S9650I-16F-2HV-E-T:261,817時間 NPort S9650I-16F-2HV-MSC-T:256,761時間 NPort S9650I-16F-2HV-SSC-T:256,761時間 |
規格 | Telcordia (Bellcore) Standard TR/SR |
イーサネットスイッチ仕様
イーサネットインターフェース | |
規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)および100BaseFX IEEE 802.3x フロー制御 IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1x 認証 IEEE 802.3ad Port Trunk with LACP |
---|---|
ネットワークプロトコル | ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON |
MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
フロー制御 | IEEE 802.3x フロー制御, バックプレッシャーフロー制御インターフェース |
スイッチプロパティ | |
プライオリティキュー | 4 |
VLAN利用最大数 | 64 |
VLAN IDレンジ | VID 1~4094 |
IGMPグループ | 256 |
サイバーセキュリティ | NERC CIP準拠システム開発に対応
|
ピンアサインメント | |
![]() | |
光ファイバインターフェース | |
テーブル |
![]() Note:シングルモードファイバトランシーバを接続する場合、過剰な光学パワーによる損傷を防ぐためにアッテネータを使用することを推奨します。 Note:特定のファイバトランシーバの"一般的な距離"の計算:リンクバジェット(dB)>分散ペナルティ(dB)+トータルリンク損失(dB) |
スイッチインターフェース | |
RJ45ポート | 10/100BaseT(X) オートネゴシエーションスピード, 半2重/全2重モード, オートMDI/MDI-X コネクション |
アラーム接点 | 1 リレイ出力, 電流容量1 A @ 24 VDC |
サイズ (単位 = mm (inch))
ピンアサインメント
NPort S9650I-8-2HV-E-T | 8ポート RS-232C/422/485 産業用デバイスサーバ, 10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットRJ45モジュール |
---|---|
NPort S9650I-8-2HV-MSC-T | 8ポート RS-232C/422/485 産業用デバイスサーバ, 10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットマルチモードSCコネクタファイバモジュール |
NPort S9650I-8-2HV-SSC-T | 8ポート RS-232C/422/485 産業用デバイスサーバ, 10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットシングルモードSCコネクタファイバモジュール |
NPort S9650I-8B-2HV-IRIG-T | 8ポート RS-232C/422/485 産業用デバイスサーバ, シリアルポート上IRIG-B信号出力、10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, IRIG-B BNCモジュール |
NPort S9650I-8F-2HV-E-T | 8ポート RS-232C/422/485 産業用デバイスサーバ, シリアルポート上マルチモードSTコネクタ, 10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットRJ45モジュール |
NPort S9650I-8F-2HV-MSC-T | 8ポート RS-232C/422/485 産業用デバイスサーバ, シリアルポート上マルチモードSTコネクタ, 10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットマルチモードSCコネクタファイバモジュール |
NPort S9650I-8F-2HV-SSC-T | 8ポート RS-232C/422/485 産業用デバイスサーバ,シリアルポート上マルチモードSTコネクタ, 10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットシングルモードSCコネクタファイバモジュール |
NPort S9650I-16-2HV-E-T | 16ポート RS-232C/422/485 産業用デバイスサーバ, 10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットRJ45モジュール |
NPort S9650I-16-2HV-MSC-T | 16ポート RS-232C/422/485 産業用デバイスサーバ, シリアルポート上マルチモードSTコネクタ、10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットマルチモードSCコネクタファイバモジュール |
NPort S9650I-16-2HV-SSC-T | 16ポート RS-232C/422/485 産業用デバイスサーバ, シリアルポート上マルチモードSTコネクタ、10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットシングルモードSCコネクタファイバモジュール |
NPort S9650I-16B-2HV-IRIG-T | 16ポート RS-232C/422/485 産業用デバイスサーバ, シリアルポート上IRIG-B信号出力、10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, IRIG-B BNCモジュール |
NPort S9650I-16F-2HV-E-T | 16ポート RS-232C/422/485 産業用デバイスサーバ, シリアルポート上マルチモードSTコネクタ、10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットRJ45モジュール |
NPort S9650I-16F-2HV-MSC-T | 16ポート RS-232C/422/485 産業用デバイスサーバ, シリアルポート上マルチモードSTコネクタ、10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットマルチモードSCコネクタファイバモジュール |
NPort S9650I-16F-2HV-SSC-T | 16ポート RS-232C/422/485 産業用デバイスサーバ, シリアルポート上マルチモードSTコネクタ、10/100Mイーサネットポート(IEEE 1588v2サポート)×2, 88-300 VDCまたは85-264 VAC, -40~85℃動作温度, 2ポートイーサネットシングルモードSCコネクタファイバモジュール |
