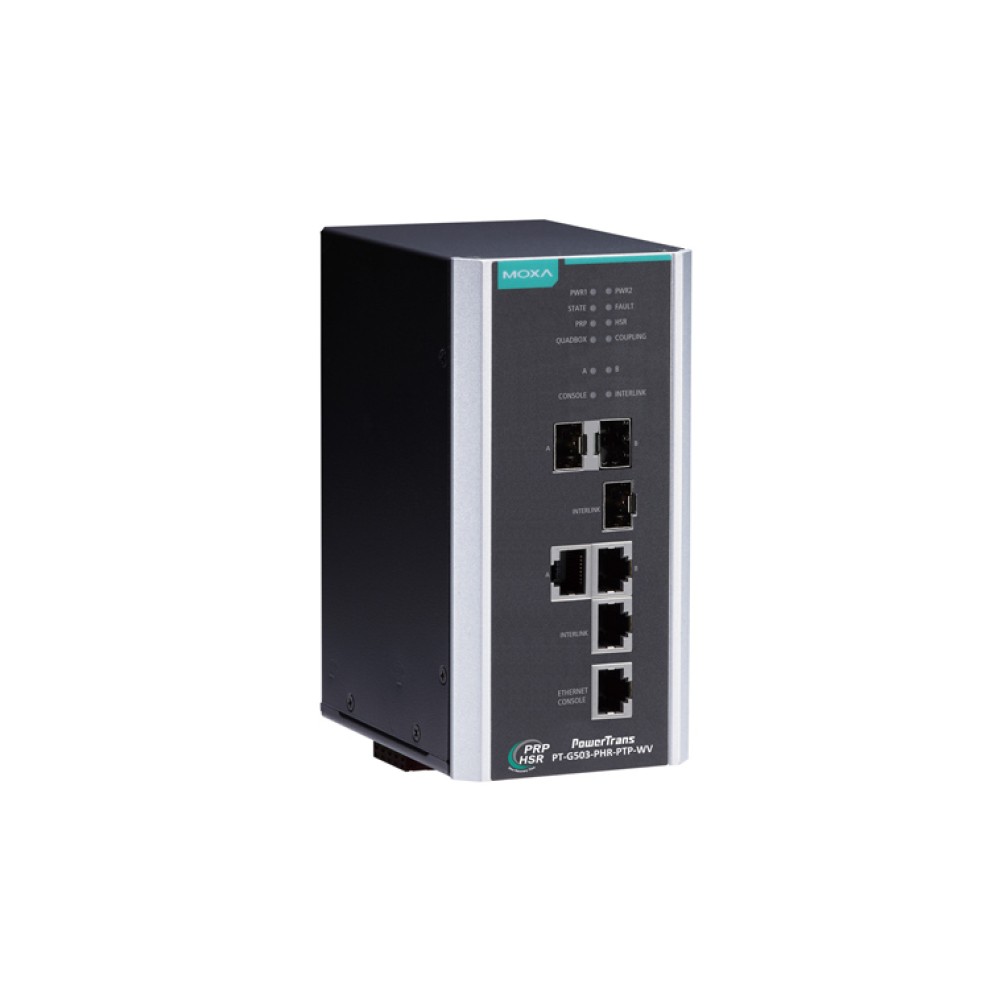

PT-G503-PHR-PTP-WV
IEC 61850-3/62439-3準拠 3ポート フルギガビットマネージド冗長ボックス
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEC 61850-3、IEEE1613(変電所)準拠
- IEC 62439-3 Clause 4(PRP)およびClause 5(HSR)準拠
- PRP/ HSRカップリングおよびQuadBox機能サポート
- ローカルアクセス用イーサネットコンソールの予約
- 電力SCADAのためのIEC 61850-90-4スイッチモデリングベースのMMSサーバビルトイン
- ハードウェアベースIEEE 1588v2 PTPサポート
- NERC CIP準拠システム開発のための設計を準備
- ユニバーサル24/48 VDCまたは110/220 VDC/VAC電源範囲、アイソレートされた冗長電源入力
- -40～85℃動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
PT-G503-PHR-PTPシリーズ冗長ボックス(RedBox)は、IEC 62439-3 Clause 4(Parallel Redundancy Protocol＝PRP)やIEC 62439-3 Clause 5(High-availability Seamless Redundancy＝HSR)といった産業オートメーションネットワークの最新の標準化冗長プロトコルに準拠しています。PRP/HSRは、ゼロリカバリタイムの冗長性を必要とする変電所やプロセスオートメーションシステムのアプリケーションのために優れたシステムの可用性とデータ整合性を保証します。さらに、冗長プロトコルカップリングおよびQuadBoxをサポートしています。カップリングとQuadBoxによりHSRリングは、冗長ネットワークをより汎用性にする接続が可能となります。PT-G503-PHR-PTPシリーズは、3つの10/100 /1000BaseT(X)および100/1000BaseSFPスロットコンボポートを備えています。
1スロット(INTERLINKポート)は、SAN(Singly Attached Node)と接続するための内部リンクに使用します。他の2ポート(LAN AおよびLAN Bポート)は、PRP/HSR冗長プロトコル通信に使用します。このフルギガビットイーサネットポート設計のPT-G503-PHR-PTPシリーズは、PRP/HSRシステムのためのハイパフォーマンス機能を提供します。
PT-G503-PHR-PTPシリーズは、タイミングクリティカルなアプリケーションのためのエンド・ツー・エンドのワンステップ透過クロックモードのときにハードウェアベースのIEEE1588v2 PTPを提供します。また、アイソレートされた冗長電源入力24/48 VDCまたは110/220 VDC/VAC電源範囲の冗長電源入力によりPRP/HSRシステムの信頼性を向上させます。
| 技術 | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) および100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX |
|---|---|
| プロトコル | PRP/HSR、SNMPv1/v2c/v3、DHCP Client、BootP、SNTP、SMTP、RARP、RMON、HTTP、Telnet、Syslog、LLDP、IPv6、SNMP Inform、NTP Client/Server |
| MIB | IEC 62439-3 MIB |
| インターフェース | |
| ギガビットイーサネット | 3 x 10/100/1000BaseT(X)ポートまたは100/1000BaseSFPコンボポート |
| コンソールポート | イーサネットコンソール(10/100/1000 Mbps RJ45)、 USBシリアルコンソール(Type B コネクタ) |
| ストレージポート | USBストレージ (Type Aコネクタ ABC-02-USB) |
| ボタン | リセットボタン |
| アラーム接点 | 1 リレイ出力、電流容量1 A＠24 VDC |
| デジタル入力 | 1入力 (同一グランド)、エレクトロニクスから電気的に絶縁
|
| システムLED表示 | PWR1、PWR2、STATE、FAULT、PRP、HSR、QUADBOX、COUPLING |
| ポートLED表示 | A、B、ETHERNET CONSOLE、INTERLINK |
| 電源 | |
| 入力電圧 |
|
| 入力電流 |
|
| 過電流保護 | 有 |
| 接続 | 5ピンターミナルブロック |
| 逆極性保護 | 有 |
| メカニカル | |
| ハウジング | IP40保護等級 |
| サイズ | 80 x 160 x 110 mm |
| 重さ | 1210 g |
| 設置 | DINレールマウンティング |
| 環境 | |
| 動作温度 | -40～85℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95％(結露なきこと) |
| 規格および認証 | |
| 高可用性オートメーション ネットワーク | IEC 62439-3 |
| 安全 | UL 508 (申請中) |
| EMI | FCC Part 15 Subpart B Class A、EN 55022 Class A |
| 電力オートメーション | IEC 61850-3、IEEE 1613 |
| 鉄道輸送 | EN 50121-4 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
| PT-G503-PHR-PTP-WV | IEC 61850-3/IEC 62439-3フルギガビットマネージド冗長Box 10/100/1000BaseT(X)ポートまたは100/1000Base SFPポート×3 10/100/1000BaseT(X)イーサネットコンソールポート×1 アイソレートデュアル電源(24/48 VDC)×1 -40～85℃動作温度 |
|---|
PT-G503シリーズ 製品一覧
| PT-G503-PHR-PTP-HV | IEC 61850-3/62439-3準拠 3ポート フルギガビットマネージド冗長ボックス |
| PT-G503-PHR-PTP-WV | IEC 61850-3/62439-3準拠 3ポート フルギガビットマネージド冗長ボックス |
