Moxa

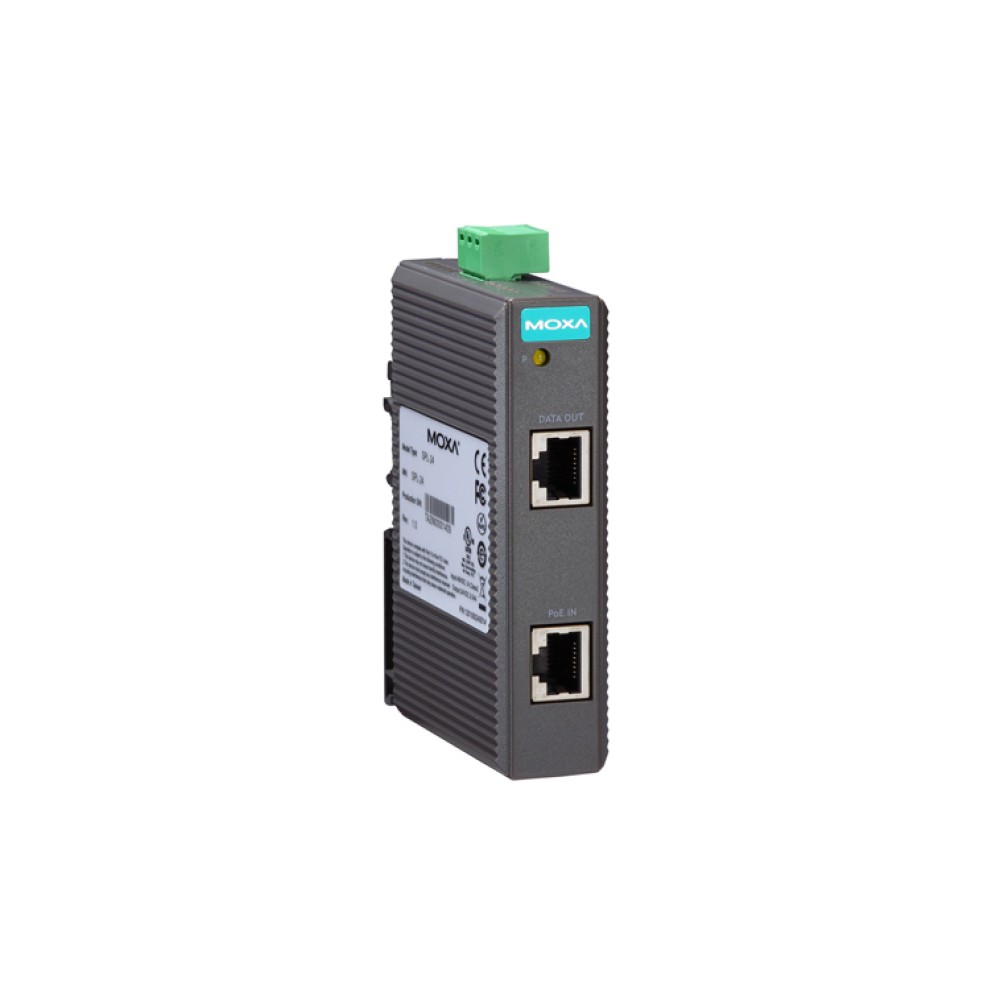

SPL-24

IEEE802.3af PoEスプリッター

主な製品特長


  • IEEE802.3af準拠、PoE機器から電源/データを分離(スプリット)
  • 出力電力最大12.95W @24VDC
  • 電源出力の短絡回路保護
  • 入力電圧が極端に高くなった場合の自動遮断
  • -40 ~ 75℃動作温度対応 (Tモデル)
  • DINレールマウント可能

FCC

CE

WEEE

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ
  • FAQ


PoEの技術により標準イーサネットCAT5ケーブルを使用してデータおよび電源の両方をイーサネット対応デバイスに供給することができます。SPL-24は、電源デバイス(PD)の役割を果たしPoEからイーサネットデバイスに電源をプリットします。この場合、電源およびデータの両方は、を電源供給機器(PSE)から100mまで送ることができます。SPL-24は、動作温度0~60℃の標準モデルまたは-40~75℃までのワイド温度サポートモデルがあります。また堅牢なハードウェア設計のSPL-24 は、過酷な工業アプリケーションで使うことができるPoEイーサネット機器として最適です。


テクノロジ
規格IEEE 802.3 : 10BaseT,
IEEE 802.3u : 100BaseT(X) and 100BaseFX,
IEEE 802.3af : PoE(Power-over-Ethernet)
インターフェース
RJ45ポート10/100BaseT(X) : PoE IN およびデータOUT
LED表示電源
電源
入力電圧44 ~ 75VDC
出力電圧24VDC
消費電力12.95W (0.54A @24VDC)
過電流保護400mA (@48VDC入力)
接続リムーバル3ピンターミナルブロック(出力用)
効率85% (@25℃, フルロード)
メカニカル
ケースIP30プロテクション, プラスティックケース
重量95g
寸法24.87×100×74mm
取付DINレールマウント
環境
稼動時温度0 ~ 60℃
-40 ~ 75℃(Tモデル)
動作湿度5 ~ 95 % (結露なきこと)
保管時温度-40 ~ 85℃
認証
EMIFCC Part 15, CISPR (EN55022) class A
EMSEN61000-4-2 (ESD), level 3
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), level 3
EN61000-4-8
衝撃IEC60068-2-27
落下IEC60068-2-32
振動IEC60068-2-6
海洋DNV, GL, ABS, LR, NK
MTBF5,100,000時間
データベース : MIL-HDBK-217F, GB 25℃
保証
保証期間5年

SPL-24PoEスプリッタ, 最大出力 12.95W @24 VDC, 0~60℃
SPL-24-TPoE スプリッタ, 最大出力 12.95W @24 VDC, -40~75℃

SPL-24シリーズ 製品一覧

SPL-24 IEEE802.3af PoEスプリッター
SPL-24-T IEEE802.3af PoEスプリッター

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。
