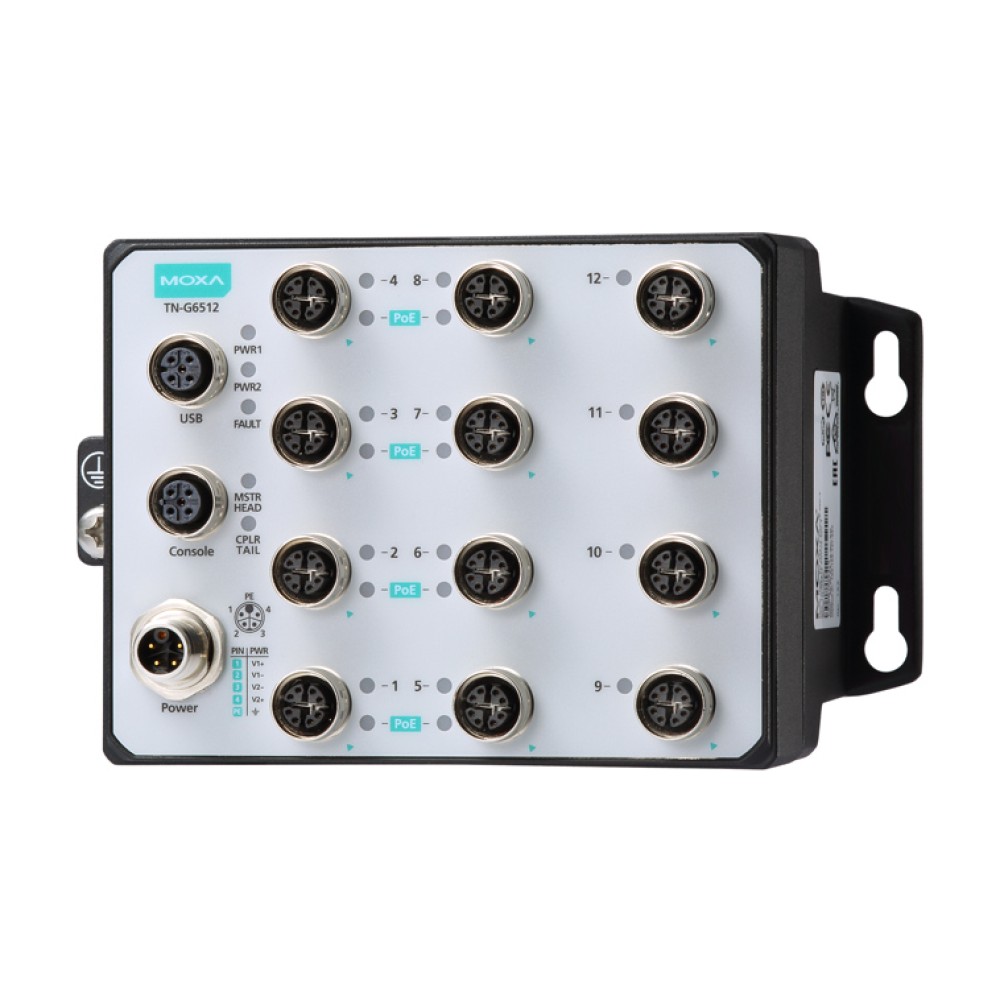

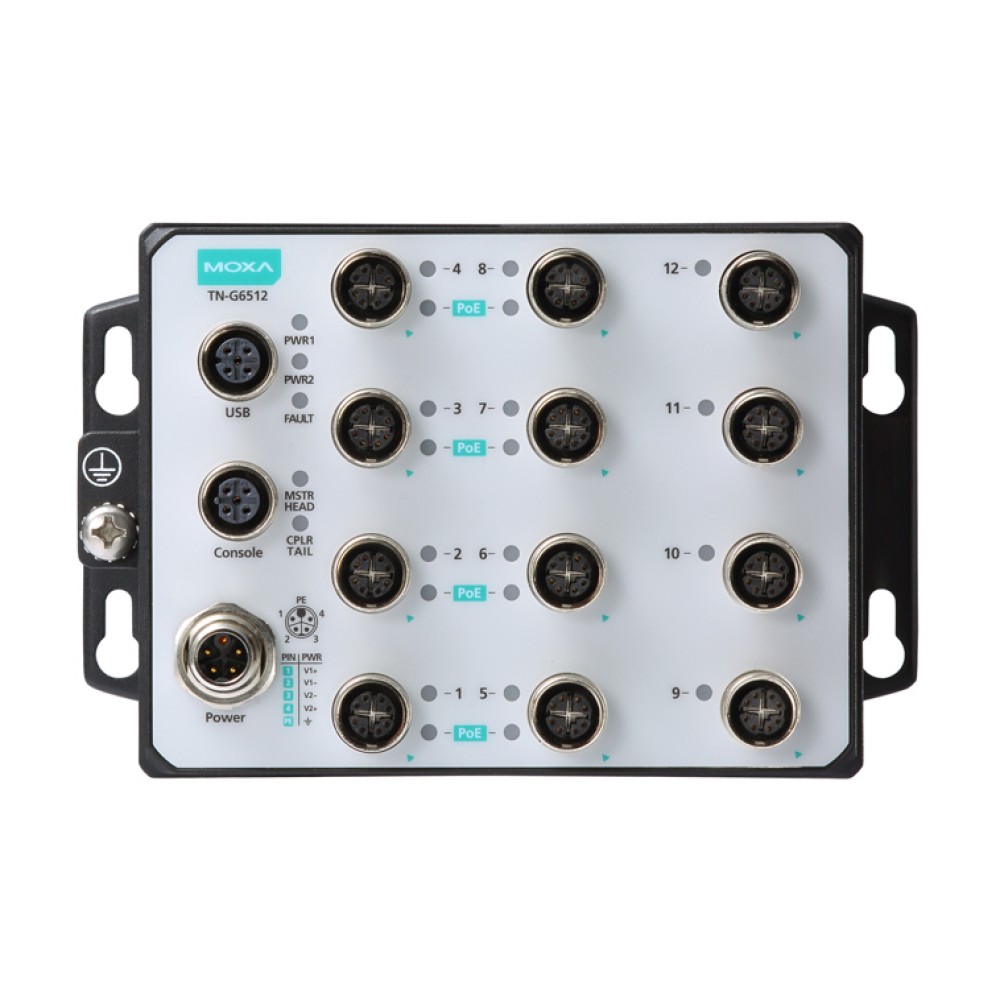

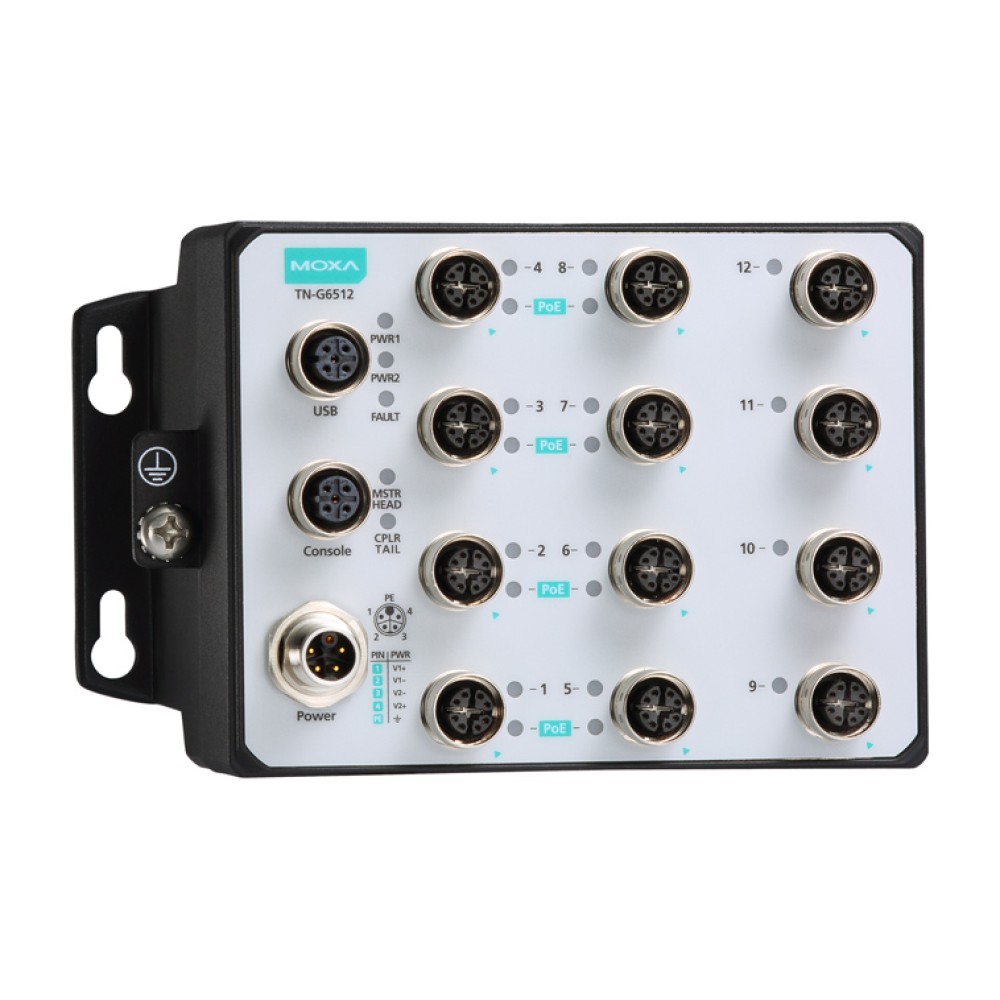

TN-G6512-8GPoE-WV-CT-T

EN50155 Layer 2 マルチギガビットスイッチ

主な製品特長

  • プッシュプルM12コネクタを使用する12ギガビットポート
  • 24~110 VDC電圧範囲の絶縁電源
  • すべてのEN 50155必須テスト項目に準拠※
  • -40~70℃の動作温度範囲
  • IP67保護等級ハウジング
  • Turbo Ring および Turbo Chain (リカバリタイム<50ミリ秒 @ 250スイッチ) および RSTP/STPによるネットワーク冗長性確保
  • 8つのIEEE802.3at/af準拠PoE および イーサネットコンボポート
  • PoEポートあたり最大30Wを提供

この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。
詳細なステートメントについては、こちらをご覧下さい:
■ Moxaのステートメント - EN 50155コンプライアンス (PDF)

FCC

CE

EN50155

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

ToughNet TN-G6500シリーズ M12マネージドイーサネットスイッチは、鉄道車両や鉄道沿線インストレーションなど、鉄道アプリケーションの目的に設計されています。これらのスイッチはM12およびサーキュラコネクタにより、タイトで強固なコネクションを確保し、定常的な振動や衝撃が発生する鉄道車両や産業環境において信頼性の高い動作を保証します。TN-G6500シリーズイーサネットスイッチは、12のギガビットイーサネットM12ポート、8ポートIEEE 802.3at/af準拠PoE機能をサポートします。これらのPoEスイッチは、電源装置 (PSE) として分類されます。ポートあたり最大30Wの電力を供給し、IPカメラ、ワイヤレスアクセスポイント、IP電話などのIEEE 802.3at/af準拠の受電装置 (PD) に電力を供給するために使用できます。

TN-G6500シリーズは、迅速な設置を容易にするためにカスタマイズされたプッシュプルM12コネクタプッシュプルケーブルを使用します。また、M12ロータリーケーブルを利用することもできます。24~110 VDCのワイド電源入力範囲と絶縁されたデュアル電源入力を装備し、世界中の異なるサイトで同じタイプの電源を使用できるだけでなく、通信システムの信頼性が増大します。さらに、-40~70℃の動作温度、IP67保護等級のエンクロージャにより、過酷な環境での展開が可能です。TN-G6500シリーズイーサネットスイッチは、動作温度、電源入力電圧、サージ、ESD、振動、電源絶縁をカバーするEN 50155規格の重要なセクションに準拠しています。また、さまざまな産業用アプリケーションへの適合性を確保するために、PCBなどを保護するコンフォーマルコーティングを施したモデルを提供することができます。

さらなる特長と機能

  • PoEポートあたり最大30W、スイッチあたりトータル96Wのパワーバジェット
  • IPv6 Ready logo awarded (IPv6 Logo Committee認定)
  • 異なるポリシーでIPアドレスを割り当てるためのDHCP Option 82
  • マルチキャストトラフィックをフィルタリングするためのIGMPスヌーピングとGMRP
  • EtherNet/IP および Modbus/TCP 産業用イーサネットプロトコルのサポート
  • ネットワーク計画を容易にするポートベースVLAN、IEEE 802.1Q VLAN、および GVRP
  • QoS (IEEE 802.1p/1Q および ToS/DiffServ) により、リアルタイムのトラフィック分類と優先順位付けが可能
  • 最適な帯域幅利用のためのIEEE 802.3ad LACP
  • 異なるレベルのネットワークマネージメントのためのSNMPv1/v2c/v3
  • TACACS+, SNMPv3、IEEE 802.1X、HTTPS、および SSHを使用してネットワークセキュリティの強化
  • RMONによる効率的なネットワーク監視とプロアクティブな機能
  • 帯域幅マネージメントにより、予測できないネットワークステータスを予防
  • ポートロックにより、許可されたMACアドレスへのアクセスのみ許可
  • ポートミラーリングによるオンラインデバッグ
  • Eメール および リレイ出力による自動警告通知
  • ラインスワップによる迅速なリカバリ
  • 物理的に通信可能な範囲の別の機器を検知し、識別情報や設定情報などを交換するLLDPサポート
  • Webブラウザ、Telnet/シリアルコンソール、CLI、および Windowsユーティリティで構成可能
  • ネットワークループを防止するループ保護
  • パネルマウンティングインストレーション
イーサネットインターフェース
10/100/1000BaseT(X)ポート (M12 X-coded 8ピン Fコネクタ)4
PoEポート (100/1000BaseT(X), M12 X-coded 8ピン Fコネクタ)8
規格 IEEE 802.1D-2004 Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1X 認証
IEEE 802.3 10BaseT
IEEE 802.3ab 1000BaseT(X)
IEEE 802.3ad Port Trunk with LACP
IEEE 802.3af/at PoE/PoE+ 出力
IEEE 802.3x フロー制御
IEEE 802.3u 100BaseT(X)
イーサネットソフトウェア機能
ブロードキャスト転送IPダイレクトブロードキャスト, ブロードキャスト転送
コンフィギュレーションオプションシリアル/Telnet/SSH, Webコンソール (HTTP/HTTPS), Windowsユーティリティを介したCommand Line Interface (CLI)
フィルタ802.1Q, GMRP, GVRP, IGMP v1/v2, ポートベースVLAN, Static Multicast
産業用プロトコルSNMPv1/v2c/v3
マネージメントAccount Management, バックプレッシャフロー制御, DHCP Option 66/67/82, DHCP Server/Client, フロー制御, HTTP, IPv4/IPv6, LLDP, ポートミラー, QoS/CoS/ToS, RARP, RMON, SMTP, SNMP Inform, Syslog, Telnet, SNMP Trap
MIBBridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
冗長プロトコルLink Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2, Turbo Ring with DRC
セキュリティTACACS+, ブロードキャストストームプロテクション, HTTPS/SSL, ローカルアカウントアクセシビリティ, ポートロック, RADIUS, Rate Limit, SSH
タイムマネージメントNTP Server/Client, SNTP
スイッチプロパティ
IGMPグループ256
VLANの最大数256
プライオリティキュー4
VLAN IDレンジVID 1 ~ 4094
LEDインターフェース
LED表示PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100/1000M, PoE
シリアルインターフェース
コンソールポートRS-232C (M12 B-coded 5ピン Fコネクタ)
電源パラメータ
入力電圧24/36/48/72/96/110 VDC
電源入力数2
動作電圧16.8 ~ 137.5 VDC
過電圧保護サポート
逆極性保護サポート
トータルPoEパワーバジェット96 W
入力電流5.8 A @ 24 VDC
電源コネクタM12 K-coded 5ピン Mコネクタ
メカニカル
ハウジングメタル
IP保護等級IP67
サイズ159 × 97 × 100 mm
重量1,750 g
インストレーションウォールマウンティング
保護TN-G6512-8GPoE-WV-CT-T:PCBコンフォーマルコーティング
環境
動作温度-40 ~ 70℃
保管温度 (パッケージ含む)-40 ~ 85℃
相対湿度5 ~ 95% (結露なきこと)
高度2000 m
規格 および 認証
EMCEN 55032/24
EMS IEC 61000-4-2 ESD:接触: 6 kV;気中: 8 kV
IEC 61000-4-3 RS: 80 MHz~6 GHz: 20 V/m
IEC 61000-4-4 EFT:電源: 2 kV;信号: 2 kV
IEC 61000-4-5サージ:電源: 2 kV;信号: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
自由落下IEC 60068-2-31
Radio周波数FCC
鉄道EN 50121-4, EN 50155, IEC 60571
鉄道火災保護EN 45545-2
安全UL 61010-2-201, IEC 60950-1
衝撃IEC 60068-2-27, IEC 61373, EN 50155
振動IEC 60068-2-64, IEC 61373, EN 50155
宣言
グリーン製品RoHS, CRoHS, WEEE
MTBF
時間471,356 時間
規格Telcordia SR332
保証
保証期間5年間
詳細MOXA社 製品保証方針

サイズ (単位=mm)

サイズ
TN-G6512-8GPoE-WV-CT-T10/100/1000BaseT(X)ポート, M12 X-coded 8ピン Fコネクタ×4
PoEポート 100/1000BaseT(X), M12 X-coded 8ピン Fコネクタ×8
コンフォーマルコーティング
