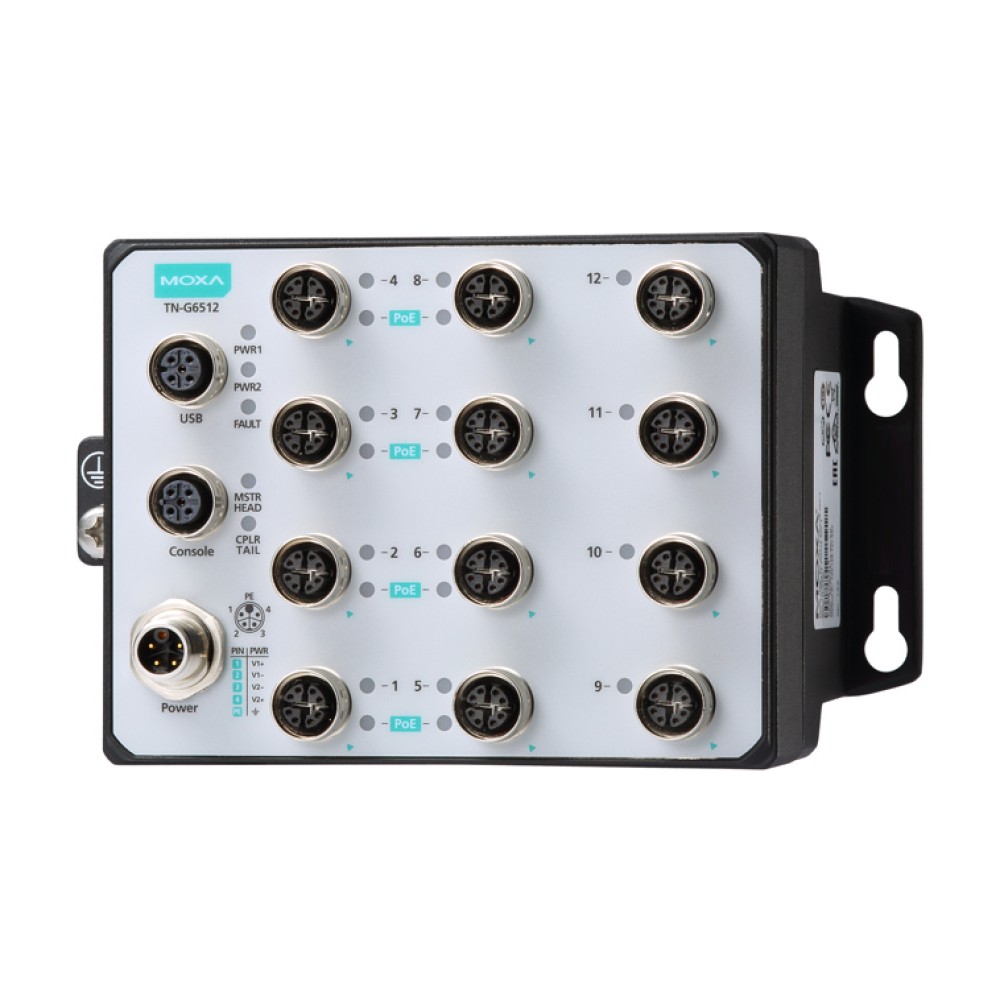

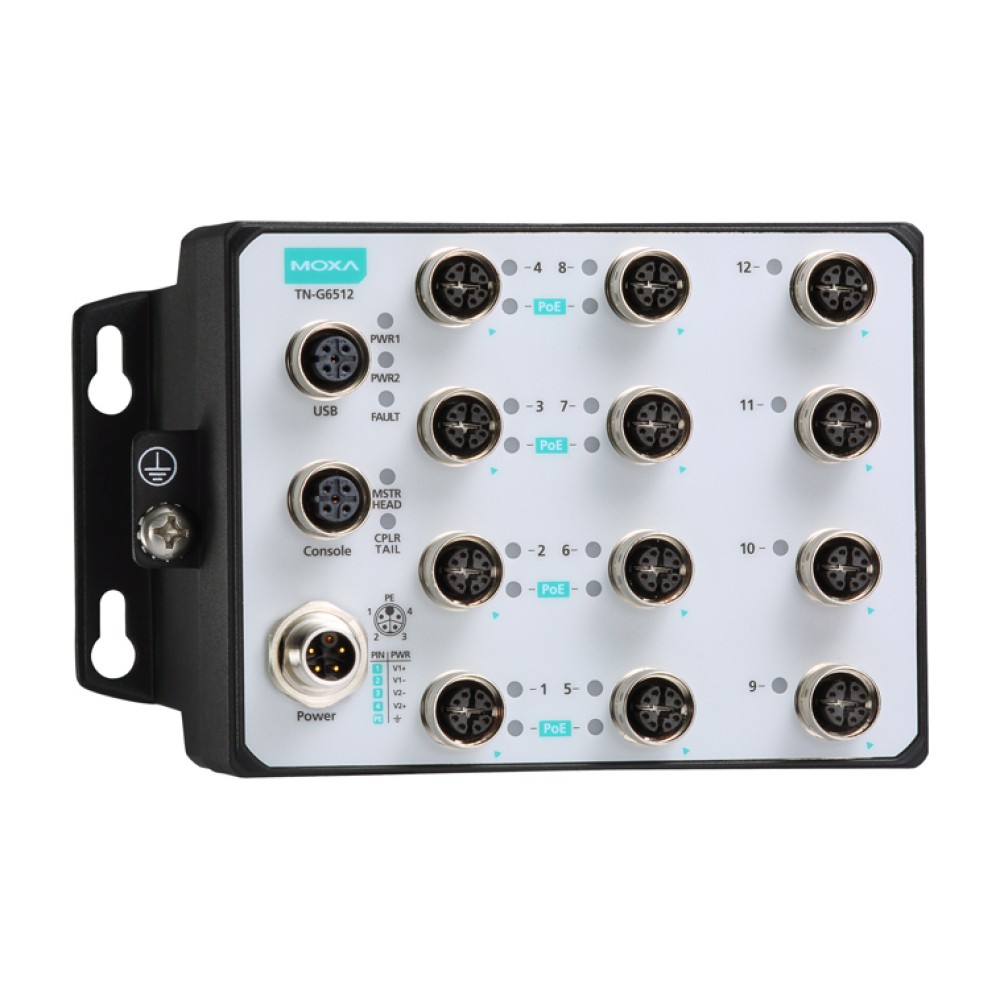

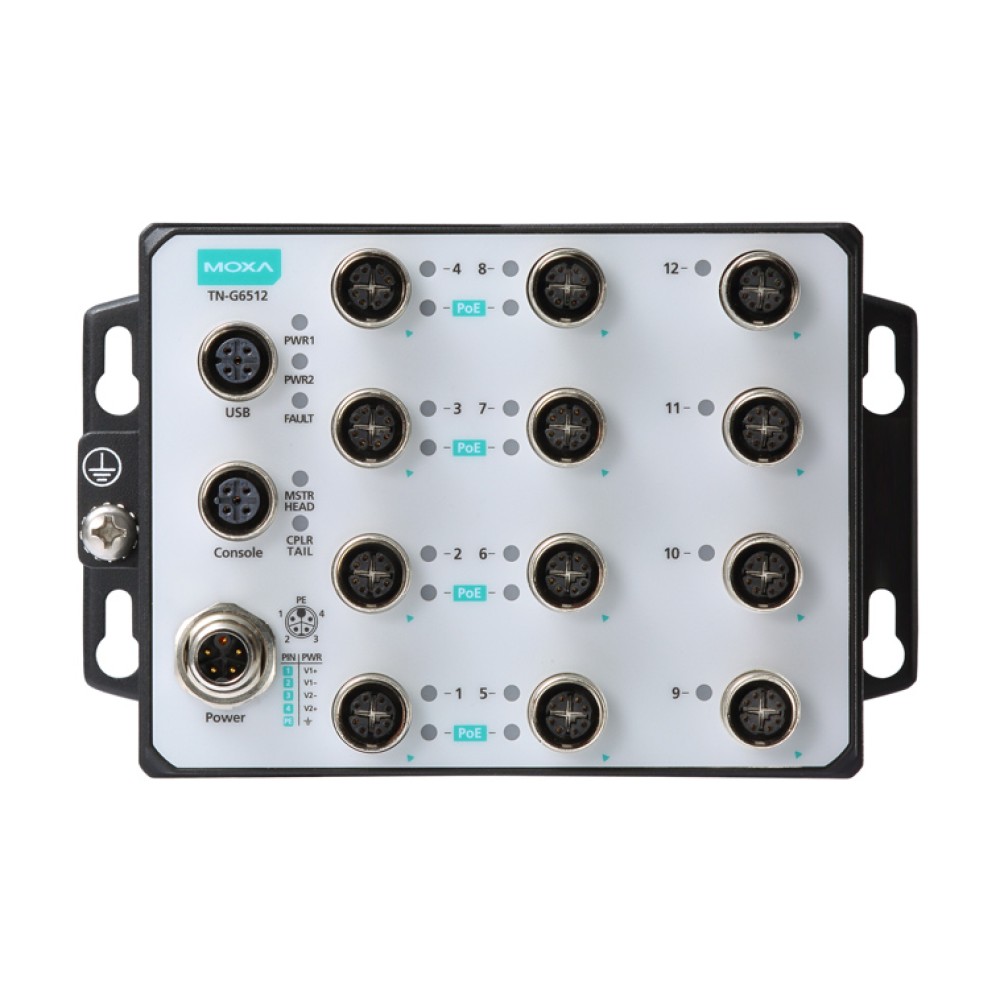

TN-G6512-8GPoE-WV-T
EN 50155,最大8 PoEポート,フルギガビットイーサネットスイッチ
主な製品特長
- プッシュプルM12コネクタを使用する12ギガビットポート
- 24~110 VDC電圧範囲の絶縁電源
- すべてのEN 50155必須テスト項目に準拠※
- -40~70℃の動作温度範囲
- IP67保護等級ハウジング
- Turbo Ring および Turbo Chain (リカバリタイム<50ミリ秒 @ 250スイッチ) および RSTP/STPによるネットワーク冗長性確保
- 8つのIEEE802.3at/af準拠PoE および イーサネットコンボポート
- PoEポートあたり最大30Wを提供
この製品は、EN 50155規格で定義されている鉄道車両アプリケーションに適しています。
詳細なステートメントについては、こちらをご覧下さい:
■ Moxaのステートメント - EN 50155コンプライアンス (PDF)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
ToughNet TN-G6500シリーズ M12マネージドイーサネットスイッチは、鉄道車両や鉄道沿線インストレーションなど、鉄道アプリケーションの目的に設計されています。これらのスイッチはM12およびサーキュラコネクタにより、タイトで強固なコネクションを確保し、定常的な振動や衝撃が発生する鉄道車両や産業環境において信頼性の高い動作を保証します。TN-G6500シリーズイーサネットスイッチは、12のギガビットイーサネットM12ポート、8ポートIEEE 802.3at/af準拠PoE機能をサポートします。これらのPoEスイッチは、電源装置 (PSE) として分類されます。ポートあたり最大30Wの電力を供給し、IPカメラ、ワイヤレスアクセスポイント、IP電話などのIEEE 802.3at/af準拠の受電装置 (PD) に電力を供給するために使用できます。
TN-G6500シリーズは、迅速な設置を容易にするためにカスタマイズされたプッシュプルM12コネクタプッシュプルケーブルを使用します。また、M12ロータリーケーブルを利用することもできます。24~110 VDCのワイド電源入力範囲と絶縁されたデュアル電源入力を装備し、世界中の異なるサイトで同じタイプの電源を使用できるだけでなく、通信システムの信頼性が増大します。さらに、-40~70℃の動作温度、IP67保護等級のエンクロージャにより、過酷な環境での展開が可能です。TN-G6500シリーズイーサネットスイッチは、動作温度、電源入力電圧、サージ、ESD、振動、電源絶縁をカバーするEN 50155規格の重要なセクションに準拠しています。また、さまざまな産業用アプリケーションへの適合性を確保するために、PCBなどを保護するコンフォーマルコーティングを施したモデルを提供することができます。
さらなる特長と機能
- PoEポートあたり最大30W、スイッチあたりトータル96Wのパワーバジェット
- IPv6 Ready logo awarded (IPv6 Logo Committee認定)
- 異なるポリシーでIPアドレスを割り当てるためのDHCP Option 82
- マルチキャストトラフィックをフィルタリングするためのIGMPスヌーピングとGMRP
- EtherNet/IP および Modbus/TCP 産業用イーサネットプロトコルのサポート
- ネットワーク計画を容易にするポートベースVLAN、IEEE 802.1Q VLAN、および GVRP
- QoS (IEEE 802.1p/1Q および ToS/DiffServ) により、リアルタイムのトラフィック分類と優先順位付けが可能
- 最適な帯域幅利用のためのIEEE 802.3ad LACP
- 異なるレベルのネットワークマネージメントのためのSNMPv1/v2c/v3
- TACACS+, SNMPv3、IEEE 802.1X、HTTPS、および SSHを使用してネットワークセキュリティの強化
- RMONによる効率的なネットワーク監視とプロアクティブな機能
- 帯域幅マネージメントにより、予測できないネットワークステータスを予防
- ポートロックにより、許可されたMACアドレスへのアクセスのみ許可
- ポートミラーリングによるオンラインデバッグ
- Eメール および リレイ出力による自動警告通知
- ラインスワップによる迅速なリカバリ
- 物理的に通信可能な範囲の別の機器を検知し、識別情報や設定情報などを交換するLLDPサポート
- Webブラウザ、Telnet/シリアルコンソール、CLI、および Windowsユーティリティで構成可能
- ネットワークループを防止するループ保護
- パネルマウンティングインストレーション
イーサネットインターフェース | |
10/100/1000BaseT(X)ポート (M12 X-coded 8ピン Fコネクタ) | 4 |
---|---|
PoEポート (100/1000BaseT(X), M12 X-coded 8ピン Fコネクタ) | 8 |
規格 | IEEE 802.1D-2004 Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1X 認証 IEEE 802.3 10BaseT IEEE 802.3ab 1000BaseT(X) IEEE 802.3ad Port Trunk with LACP IEEE 802.3af/at PoE/PoE+ 出力 IEEE 802.3x フロー制御 IEEE 802.3u 100BaseT(X) |
イーサネットソフトウェア機能 | |
ブロードキャスト転送 | IPダイレクトブロードキャスト, ブロードキャスト転送 |
コンフィギュレーションオプション | シリアル/Telnet/SSH, Webコンソール (HTTP/HTTPS), Windowsユーティリティを介したCommand Line Interface (CLI) |
フィルタ | 802.1Q, GMRP, GVRP, IGMP v1/v2, ポートベースVLAN, Static Multicast |
産業用プロトコル | SNMPv1/v2c/v3 |
マネージメント | Account Management, バックプレッシャフロー制御, DHCP Option 66/67/82, DHCP Server/Client, フロー制御, HTTP, IPv4/IPv6, LLDP, ポートミラー, QoS/CoS/ToS, RARP, RMON, SMTP, SNMP Inform, Syslog, Telnet, SNMP Trap |
MIB | Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB |
冗長プロトコル | Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2, Turbo Ring with DRC |
セキュリティ | TACACS+, ブロードキャストストームプロテクション, HTTPS/SSL, ローカルアカウントアクセシビリティ, ポートロック, RADIUS, Rate Limit, SSH |
タイムマネージメント | NTP Server/Client, SNTP |
スイッチプロパティ | |
IGMPグループ | 256 |
VLANの最大数 | 256 |
プライオリティキュー | 4 |
VLAN IDレンジ | VID 1 ~ 4094 |
LEDインターフェース | |
LED表示 | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100/1000M, PoE |
シリアルインターフェース | |
コンソールポート | RS-232C (M12 B-coded 5ピン Fコネクタ) |
電源パラメータ | |
入力電圧 | 24/36/48/72/96/110 VDC |
電源入力数 | 2 |
動作電圧 | 16.8 ~ 137.5 VDC |
過電圧保護 | サポート |
逆極性保護 | サポート |
トータルPoEパワーバジェット | 96 W |
入力電流 | 5.8 A @ 24 VDC |
電源コネクタ | M12 K-coded 5ピン Mコネクタ |
メカニカル | |
ハウジング | メタル |
IP保護等級 | IP67 |
サイズ | 159 × 97 × 100 mm |
重量 | 1,750 g |
インストレーション | ウォールマウンティング |
保護 | TN-G6512-8GPoE-WV-CT-T:PCBコンフォーマルコーティング |
環境 | |
動作温度 | -40 ~ 70℃ |
保管温度 (パッケージ含む) | -40 ~ 85℃ |
相対湿度 | 5 ~ 95% (結露なきこと) |
高度 | 2000 m |
規格 および 認証 | |
EMC | EN 55032/24 |
EMS | IEC 61000-4-2 ESD:接触: 6 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz~6 GHz: 20 V/m IEC 61000-4-4 EFT:電源: 2 kV;信号: 2 kV IEC 61000-4-5サージ:電源: 2 kV;信号: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
自由落下 | IEC 60068-2-31 |
Radio周波数 | FCC |
鉄道 | EN 50121-4, EN 50155, IEC 60571 |
鉄道火災保護 | EN 45545-2 |
安全 | UL 61010-2-201, IEC 60950-1 |
衝撃 | IEC 60068-2-27, IEC 61373, EN 50155 |
振動 | IEC 60068-2-64, IEC 61373, EN 50155 |
宣言 | |
グリーン製品 | RoHS, CRoHS, WEEE |
MTBF | |
時間 | 471,356 時間 |
規格 | Telcordia SR332 |
保証 | |
保証期間 | 5年間 |
詳細 | MOXA社 製品保証方針 |
サイズ (単位=mm)
![サイズ](/storage/tn-g6500-series_img_01.gif)
TN-G6512-8GPoE-WV-T | 10/100/1000BaseT(X)ポート, M12 X-coded 8ピン Fコネクタ×4 PoEポート 100/1000BaseT(X), M12 X-coded 8ピン Fコネクタ×8 |
---|
TN-G6500シリーズ 製品一覧
TN-G6512-8GPoE-WV-CT-T | EN50155 Layer 2 マルチギガビットスイッチ |
TN-G6512-8GPoE-WV-T | EN 50155,最大8 PoEポート,フルギガビットイーサネットスイッチ |
