販売終了
本製品は 販売を終了いたしました。
主な製品特長
- カスタマイズ･アプリケーション用Linuxベースオープンプラットフォーム・ミニコントローラ
- 32ビットARM9 RISCマイクロコントローラ(Samsung S3C2500)
- 16MB RAM(約12MBユーザプログラムスペース)
- 8MBフラッシュROM(約4MBユーザプログラムスペース)
- オートセンシング10/100Mbpsイーサネット×2
- ソフトウェアセレクタブルRS-232C/422/485ポート×2
- RS-485用ADDC(Automatic Data Direction Contorol)
- ビルドインRTC、ブザー
- ビルドインμClinux(V2.4.22)
- 標準TCP/IPプロトコル・スタックサポート
- Multi-thread環境用Pthreadサポート
- GNC GCCクロスコンパイラ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

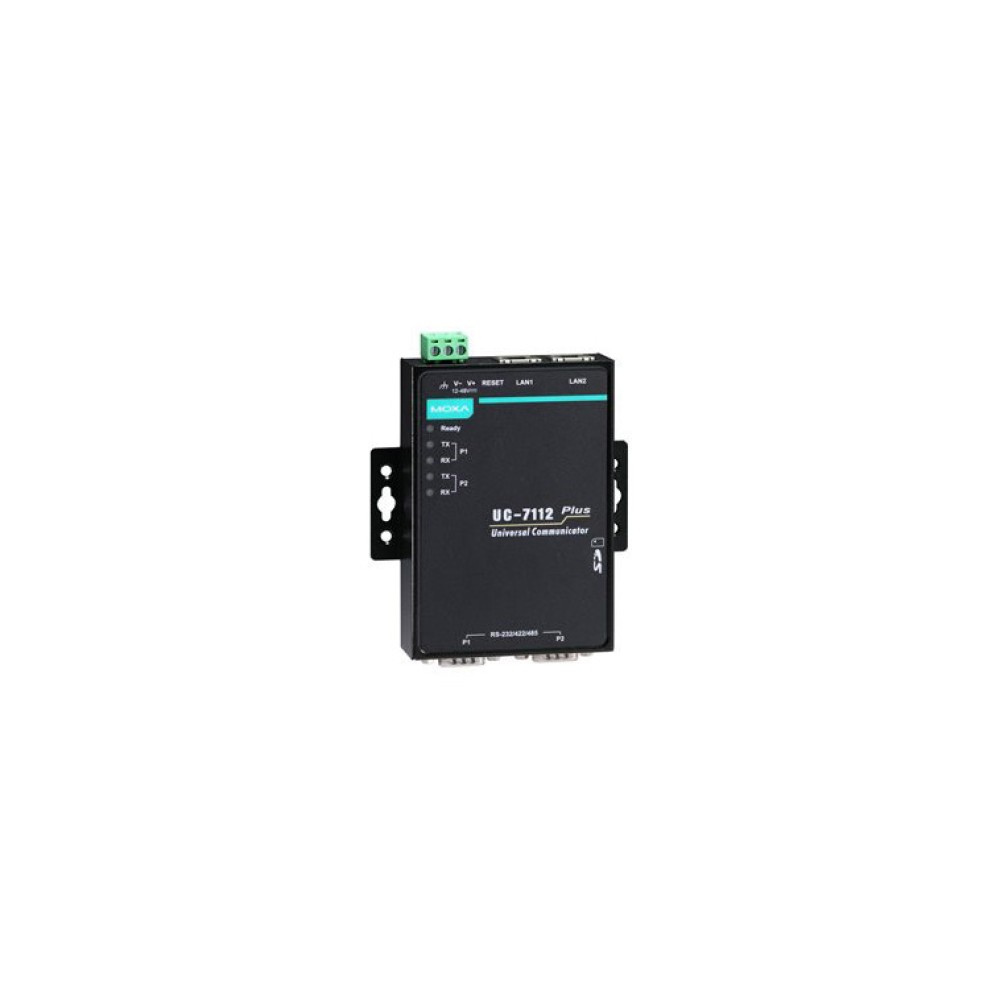

UC-7110/UC-7112ミニRISCベース通信プラットフォームは、組込アプリケーションに最適です。コンピュータは、RS-232C/422/485シリアルポート、デュアル10/100MbpsイーサネットLANポートを備え融通性のある通信プラットフォームを提供します。
UC-7110/UC-7112は、ARM9 RISC CPUを使います。CISC設計のX86 CPUと異なりARM9 RISC設計のアーキテクチャおよび最先端の半導体技術を駆使したCPUは、大量な熱の発生を抑えたパワーフルなコンピューティングエンジンおよび通信機能を提供します。ビルトインの8または16MB NOR Flash ROMおよび16または32MB SDRAMは、大量のストレージを提供します。また、UC-7112のSDソケットは、多くのデータを発生するアプリケーションをための柔軟性のあるストレージ拡張を提供します。ARM9にデュアルLANポートをビルトインしたUC-7110/UC-7112は、データ収集およびプロトコルコンバージョンのアプリケーションに必要な理想的な通信プラットフォームを構成することができます。また、2 RS-232C/422/485シリアルポートは、様々なシリアルデバイスと接続することができます。
プリインストールされたμClinuxオペレーティングシステムは、ソフトウェアプログラム開発のためのオープンソフトウェアオペレーティングシステムを提供します。即ちデスクトップＰＣ用に書かれたソフトウェアは、GNUクロスコンパイラによりUC-7110/UC-7112に簡単に移植することができることを意味します。その結果、既存のソフトウェアコードを修正するための時間を費やす必要がありません。また、オペレーティングシステム、デバイスドライバ、既存のソフトウェアのすべては、UC-7110/UC-7112のフラッシュメモリにストレージすることができます。
ハードウェア仕様
| システム | |
| CPU | Moxa ART ARM9 32-bit 192MHz processor |
|---|---|
| OS | μClinux, Linux |
| DRAM | UC-7110/UC-7112 : 16MB UC-7112 Plus : 32MBオンボード |
| Flash | UC-7110/UC-7112 : 8MBオンボード UC-7112 Plus : 16MBオンボード |
| ストレージ拡張 | SD socket×1(UC-7112/UC-7112 Plusのみ) |
| LANインターフェース | |
| LAN | 10/100Mbps×2, RJ45 |
| 磁気絶縁保護 | 1.5KVビルトイン |
| シリアルインターフェース | |
| シリアルポート | RS-232/422/485, ソフトウェア選択可 |
| ポート数 | 2 |
| コネクタ | DB9(M) |
| シリアルラインプロテクション | 15KV ESDサージ保護(全信号) |
| コンソールポート | RS-232, 3-線(TxD, RxD, GND), ピンヘッダ |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フローコントロール | RTS/CTS, XON/XOFF, ADDC™ (automatic data direction control) for RS-485 |
| ボーレート | 50bps ～ 921.6Kbps, 非標準通信速度もサポート |
| シリアル信号 | |
| RS-232C | TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND |
| RS-422 | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-4w | TxD+, TxD-, RxD+, RxD-, GND |
| RS-485-2w | Data+, Data-, GND |
| LED | |
| システム | OS Ready×1 |
| LAN | 10M/Link×2, 100M/Link×2(on connector) |
| シリアル | TxD×2, RxD×2 |
| メカニカル | |
| ケース | アルミニウム, 1mm |
| 寸法 | 77×111×26mm |
| 重量 | 190g |
| 取付 | DINレール, ウォールマウント |
| 環境 | |
| 稼動時温度 | -10 ～ 60℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管時温度 | -20 ～ 80℃ |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC |
| 消費電力 | 340mA @12VDC, 4.5W |
| 認証 | |
| 安全 | UL/cUL (UL60950-1, CSA C22.2 No. 60950-1-03), TÜV (EN60950-1) |
| EMC | CE (EN55022 Class A, EN61000-3-2 Class A, EN61000-3-3, EN55024), FCC (Part 15 Subpart B, CISPR 22 Class A) |
| 信頼性 | |
| アラートツール | ビルトインブザーおよびRTC (Real-Time Clock) |
| 自動リブートトリガ | ビルトインWDT (Watch Dog Timer) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
ソフトウェア仕様
| μClinux | |
| Kernelバージョン | 2.6.19 |
|---|---|
| プロトコルスタック | TCP, UDP, IPv4, SNMP V1/V2c, ICMP, ARP, HTTP, CHAP, PAP, DHCP, NTP, NFS, SMTP, Telnet, FTP, PPP, PPPoE |
| ファイルシステム | JFFS2 (オンボードフラッシュ) |
| システムユーティリティ | msh, busybox, tinylogin, telnet, ftp |
| サポーティングサービス& Daemons | telnetd : Telnet Server daemon ftpd : FTP server daemon Boa : Web server daemon pppd : dial in/out over serial port daemon & PPPoE snmpd : snmpd agent daemon inetd : TCP server manager program |
| アプリケーション開発環境 | Moxa Linux APIライブラリ Linux Tool Chain : Arm-elf-gcc : C/C++ PCクロスコンパイラ μClibc : POSIX標準ライブラリ |
| Linux | |
| Kernelバージョン | 2.6.9 |
| プロトコルスタック | TCP, UDP, IPv4, SNMP V1/V3, ICMP, IGMP, ARP, HTTP, CHAP, PAP, SSH 1.0/ 2.0, SSL, DHCP, NTP, NFS, SMTP, Telnet, FTP, PPP, PPPoE |
| ファイルシステム | JFFS2 (オンボードフラッシュ) |
| システムユーティリティ | bash, busybo, tinylogin, telnet, ftp, scp |
| サポーティングサービス& Daemons | telnetd : Telnet Server daemon ftpd : FTP server daemon sshd : Secure shell server Apache : Web server daemon, supports PHP and XML OpenVPN : Virtual private network service manager iptables : Firewall service manager pppd : dial in/out over serial port daemon & PPPoE snmpd : snmpd agent daemon inetd : TCP server manager program |
| アプリケーション開発環境 | Moxa Linux APIライブラリ Linux Tool Chain : Gcc, Glibc, GDB |
ターゲットアプリケーション
UC-7110は、boa WebサーバdaemonをプレインストールしているためWebアプリケーションが簡単にセットアップできます。馴染みのあるWebツールによりWebアプリケーションを編集し、それをUC-7110にダウンロード、そしてポピュラなWebブラウザによりWebアプリケーションの恩恵をエンジョイすることができます。
サイズ
容易に開発できるオープンLinuxアーキテクチャ
プリインストールされたLinuxOSは、ソフトウェア開発のためのオープンソフトウェア･オペレーションシステムを提供します。この意味は、デスクトップPC用に書かれたソフトウェアでもGNUクロスコンパイラを使用してソフトウェアコードの改造なしに容易にUC-7110プラットフォームにポーティングできます。
UC-7110経由で如何にアプリケーションを開発するのか
ステップ1 : 開発環境をセットアップ
- PCにLinuxをインストールする(Redhat 7.2または上位を推奨)
- CD-ROMのUCツールチェーンをPCにインストール(クロスコンパイラ、Glibc、GDB)
- IP、Netmask等を設定
ステップ2 : コーディングおよびデバッキング
- PCでCまたはC++ユーザアプリケーションを開発)
- CプログラムをコンパイルおよびMoxa UCツールチェーンによりライブラリへリンク
ステップ3 : デプロイメント
- 完成したプログラムをFTP経由でUC-7110にダウンロード
- 開発したプログラムを搭載したUC-7110が完成
ピンアサイン
| UC-7110-LX | ミニRISCベースReady-to-Runエンベデッドコンピュータ, 2シリアルポート, デュアルLAN, μClinux OS, 標準動作温度モデル (-10～60℃) |
|---|---|
| UC-7112-LX | ミニRISCベースReady-to-Runエンベデッドコンピュータ, 2シリアルポート, デュアルLAN, SD, μClinux OS, 標準動作温度モデル (-10～60℃) |
| UC-7112-LX Plus | ミニRISCベースReady-to-Runエンベデッドコンピュータ, 2シリアルポート, デュアルLAN, Linux OS, 標準動作温度モデル (-10～60℃) |
| UC-7110-T-LX | ミニRISCベースReady-to-Runエンベデッドコンピュータ, 2シリアルポート, デュアルイーサネット, μClinux OS, ワイド動作温度モデル (-40～75℃) |
オプショナルアクセサリ
| DK35A | DINレールマウンティングキット(35 mm) |
|---|
UC-7100シリーズ 製品一覧
| UC-7101-LX | 4 シリアル,2 LAN,2 CAN,4 DI/DO 搭載 Arm-based DINレール ワイヤレス組込 産業用コンピューター |
| UC-7101-T-LX | ミニRISCベースready-to-runコンピューター |
| UC-7110-LX | UC-7101-T |
| UC-7110-T-LX | ミニRISCベースReady-to-Runエンベデッド・コンピューター |
| UC-7112-LX | UC-7110-T |
| UC-7112-LX Plus | ミニRISCベースReady-to-Runエンベデッド・コンピューター |
