UC-8112-ME-T-LX1
M2M向けRISCコンピュータープラットフォーム
主な製品特長
- Armv7 Cortex-A8 1000 MHzプロセッサ
- 10年間の長期サポートを保証するMoxa産業用Linux
- デュアルオートセンシング10/100 Mbps イーサネットポート
- ストレージ拡張用SDスロット
- 容易なインストレーションおよびメンテナンスを実現するプログラマブルLEDとプログラマブルボタン
- ワイヤレスモジュール用ミニPCIeスロット
- LTE対応、-40~70℃のワイド温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UC-8100A-ME-Tコンピューティングプラットフォームは、組み込みデータ収集アプリケーションのために設計されています。コンピュータは、デュアルRS-232C/422/485シリアルポート、デュアル10/100 Mbpsイーサネットポート、およびセルラーモジュールをサポートするMini PCIeソケットを備えています。これらの多目的な機能により、ユーザは、UC-8100A-ME-Tをさまざまな複雑な通信ソリューションに効率的に適応できます。
UC-8100A-ME-Tは、エネルギー監視システムでの使用に最適化されたCortex-A8プロセッサを中心に構築されていますが、さまざまな産業ソリューションにも広く適用可能です。柔軟なインターフェースオプションにより、この小さな組み込みコンピュータは、フィールドサイトでのデータ収集と処理のために必要な信頼性と安全性の高いゲートウェイであると共に、他の多くの大規模な導入に最適な通信プラットフォームです。
ワイド温度およびLTE対応モデルの提供が可能です。すべてのユニットはテスティングチャンバーで徹底的にテストされ、LTE対応のコンピューティングプラットフォームは、ワイド温度に対応するため過酷な環境でのアプリケーションに適することが証明されています。
※UC-8112A-ME-T-LX-US, UC-8112A-ME-T-LX-EU, UC-8112A-ME-T-LX-AP は、電波法からUS, EUおよび一部アジアパシフィック向けの製品となります。日本国内においてはご使用いただけません。
*UC-8112A-ME-T-LX-US / UC-8112A-ME-T-LX-EU / UC-8112A-ME-T-LX-AP は販売を終了いたしました。
【後継機種】
・UC-8112A-ME-T-LX-US: UC-8220-T-LX-AP-S / UC-3111-T-AP-LX
・UC-8112A-ME-T-LX-EU: UC-8220-T-LX-EU-S / UC-3111-T-EU-LX
・UC-8112A-ME-T-LX-AP: UC-8220-T-LX-US-S / UC-3111-T-US-LX
コンピュータ | |
CPU | Armv7 Cortex-A8 1 GHz |
---|---|
事前インストールOS | Moxa Industrial Linux (Debian 9, Kernel 4.4) |
DRAM | 1 GB DDR3 |
ストレージ事前インストール | 8 GB eMMC |
ストレージスロット | SDスロット×1 |
コンピュータインターフェース | |
USB 2.0 | USB 2.0 hosts×1, type-Aコネクタ |
コンソールポート | RS-232C (TxD, RxD, GND), 4ピンヘッダ出力 (115200, n, 8, 1) |
拡張スロット | UC-8112A-ME-T-LX: mPCIeスロット×1 |
SIM数 | 1 |
SIMフォーマット | Mini |
ボタン | リセットボタン |
シリアルポート | RS-232C/422/485ポート×2, ソフトウェアセレクタブル(ターミナルブロック) |
セルラーアンテナコネクタ | SMA×2 |
GPSアンテナコネクタ | SMA×1 |
LED表示 | |
システム | 電源×1 プログラマブル×1 SDスロット×1 USB×1, 診断×3 |
ワイヤレス信号強度 | セルラー/Wi-Fi×3 |
イーサネットインターフェース | |
イーサネットポート | オートセンシング 10/100 Mbpsポート (RJ45コネクタ) ×2 |
磁気絶縁保護 | 1.5 kV (ビルトイン) |
シリアルインターフェース | |
データビット | 5, 6, 7, 8 |
パリティ | None, 奇数, 偶数, スペース, Mark |
ストップビット | 1, 1.5, 2 |
ボーレート | 300 bps ~ 921.6 kbps |
信号 | |
RS-232C | TxD, RxD, RTS, CTS, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2w | Data+, Data-, GND |
RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
セルラーインターフェース | |
バンドオプション (US) | UC-8112A-ME-T-LX-US: LTE Band 2 (1900 MHz) / LTE Band 4 (1700 MHz) / LTE Band 5 (850 MHz) / LTE Band 13 (700 MHz) / LTE Band 17 (700 MHz) UC-8112A-ME-T-LX-US: UMTS/HSPA 850 MHz / 1900 MHz |
バンドオプション (EU) | UC-8112A-ME-T-LX-EU: LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz) UC-8112A-ME-T-LX-EU: UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz |
バンドオプション (APAC) | UC-8112A-ME-T-LX-AP: LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 5 (850 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 28 (700 MHz) UC-8112A-ME-T-LX-AP: UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz |
GPSインターフェース | |
レシーバタイプ | 72チャネル u-blox M8 engine GPS/GLONASS/Galileo |
精度 | ポジション:2.5 m CEP SBAS:2.0 m CEP |
支援 | Aidedスタート:3 sec コールドスタート:26 sec |
感度 | コールドスタート: -148 dBm トラッキング: -164 dBm |
タイムパルス | 0.25 Hz ~ 10 MHz |
電源 | |
入力電流 | 700 mA @ 12 VAC |
入力電圧 | 12 ~ 36 VDC |
消費電力 | 6 W |
信頼性 | |
アラートツール | 外部 RTC (real-time clock) |
自動リブートトリガ | 外部 WDT (watchdog timer) |
メカニカル | |
サイズ | 141 × 125.6 × 33 mm |
ハウジング | メタル |
インストレーション | DINレールマウンティング, ウォールマウンティング(オプションキット) |
重量 | 550 g |
環境 | |
相対湿度 | 5 ~ 95% (結露なきこと) |
動作温度 | UC-8112A-ME-T-LX: -40 ~ 85℃ UC-8112A-ME-T-LX-AP: -40 ~ 70℃ UC-8112A-ME-T-LX-US: -40 ~ 70℃ UC-8112A-ME-T-LX-EU: -40 ~ 70℃ |
保管温度 (パッケージ含) | -40 ~ 85℃ |
衝撃 | IEC 60068-2-27 |
振動 | 2 Grms @ IEC 60068-2-64, ランダム波, 5-500 Hz, 1 hr/axis (USBデバイス接続なし) |
規格および認証 | |
EMC | EN 55032/35 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 5 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV IEC 61000-4-8 PFMF |
安全 | UL 62368-1, EN 62368-1 |
ハザードロケーション | Class I Division 2, ATEX, IECEx (* Class 1 Division 2, ATEX, IECEx認証:申請中) |
グリーン製品 | RoHS, CRoHS, WEEE |
MTBF | |
時間 | UC-8112A-ME-T-LX: 868,326 時間 UC-8112A-ME-T-LX-US: 677,570 時間 UC-8112A-ME-T-LX-EU: 677,570 時間 UC-8112A-ME-T-LX-AP: 677,570 時間 |
規格 | Telcordia (Bellcore) Standard TR/SR |
保証 | |
保証期間 | 5年間 |
詳細 | MOXA社 製品保証方針 |

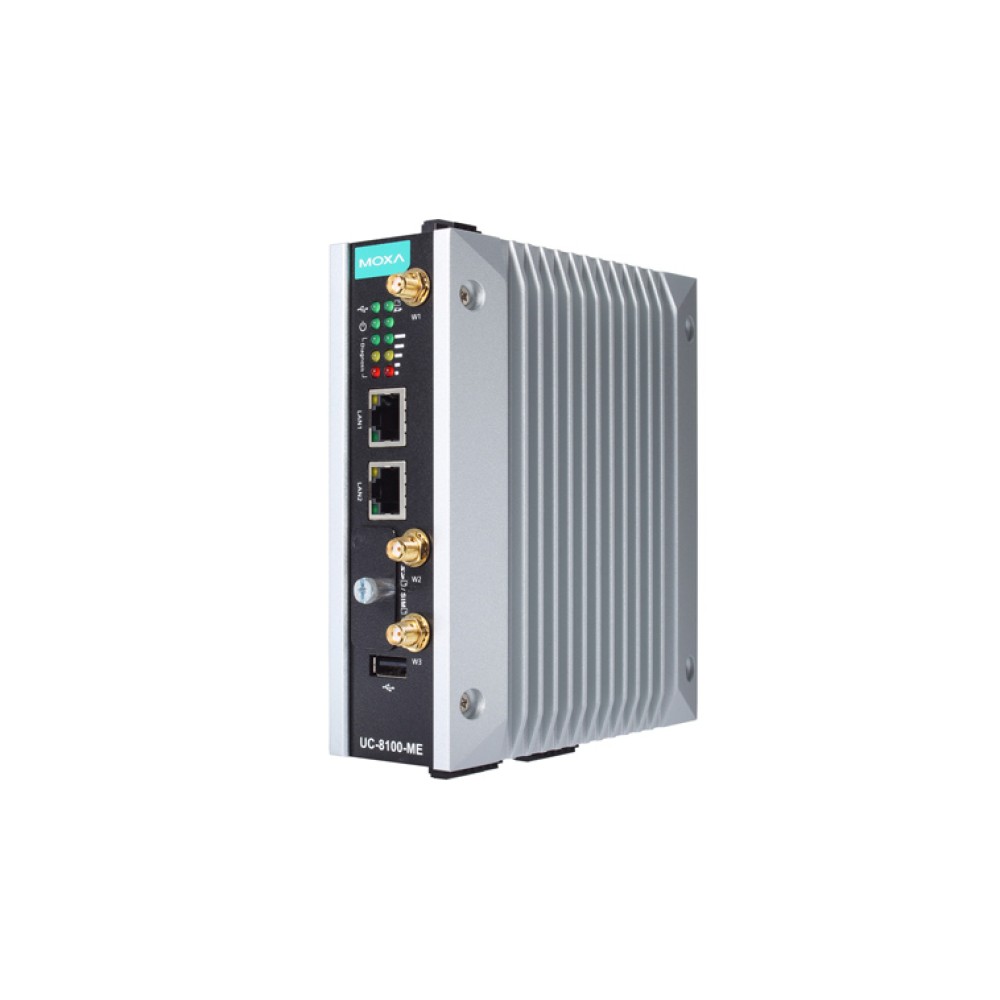

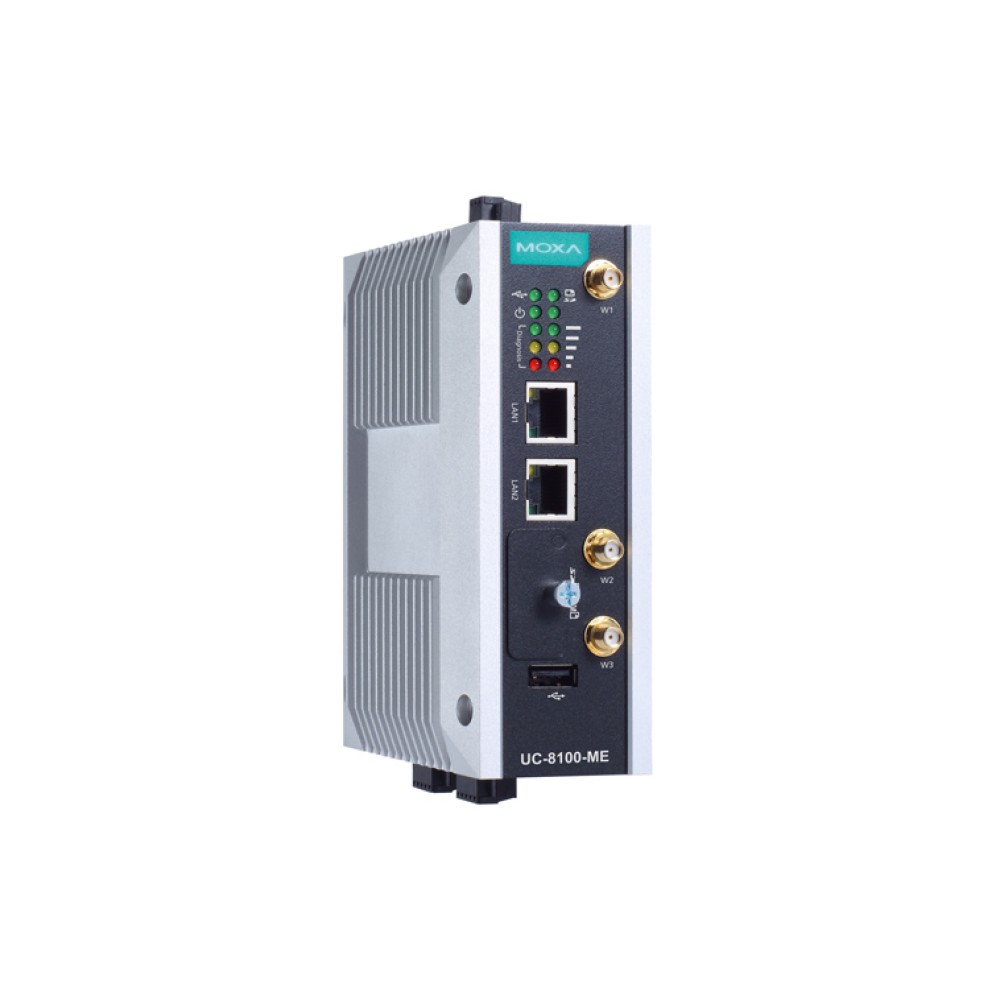

外観
![外観](/storage/uc-8100a-me-t-series_img_01.gif)
サイズ(単位:mm (inch))
![サイズ](/storage/uc-8100a-me-t-series_img_02.gif)
モデル名 | CPU | RAM | ストレージ | LTE | 動作温度 | |
---|---|---|---|---|---|---|
UC-8112A-ME-T-LX | 1 GHz | 1 GB | 8 GB | - | -40~85℃ | |
UC-8112A-ME-T-LX-US* | 1 GHz | 1 GB | 8 GB | US地域 | -40~70℃ | |
UC-8112A-ME-T-LX-EU* | 1 GHz | 1 GB | 8 GB | EU地域 | -40~70℃ | |
UC-8112A-ME-T-LX-AP* | 1 GHz | 1 GB | 8 GB | APAC地域 | -40~70℃ |
※UC-8112A-ME-T-LX-US, UC-8112A-ME-T-LX-EU, UC-8112A-ME-T-LX-AP は、電波法からUS, EUおよび一部アジアパシフィック向けの製品となります。日本国内においてはご使用いただけません。
*UC-8112A-ME-T-LX-US / UC-8112A-ME-T-LX-EU / UC-8112A-ME-T-LX-AP は販売を終了いたしました。
【後継機種】
・UC-8112A-ME-T-LX-US: UC-8220-T-LX-AP-S / UC-3111-T-AP-LX
・UC-8112A-ME-T-LX-EU: UC-8220-T-LX-EU-S / UC-3111-T-EU-LX
・UC-8112A-ME-T-LX-AP: UC-8220-T-LX-US-S / UC-3111-T-US-LX
