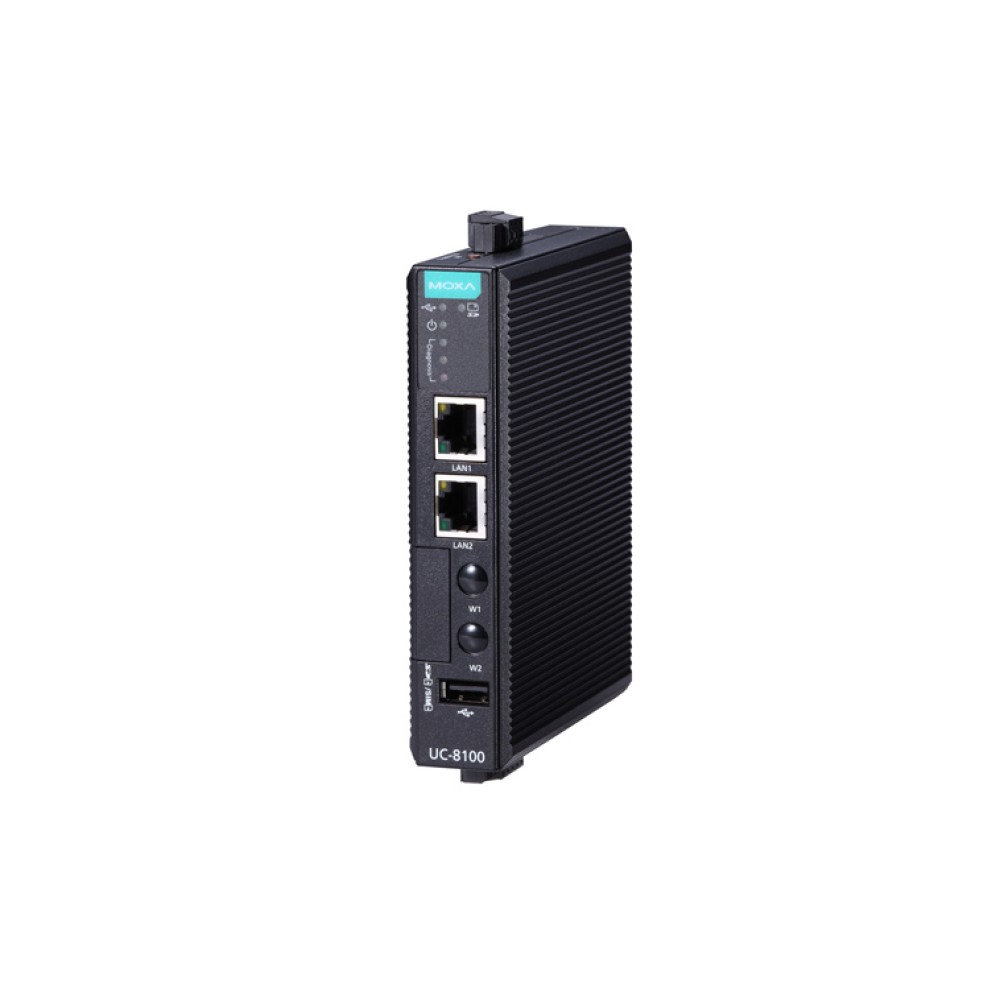

UC-8131-LX
M2M向けRISCコンピュータープラットフォーム
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ARMv7 Cortex-A8 300/600/1000 MHzプロセッサ
- デュアルオートセンシング10/100 Mbpsイーサネットポート
- ストレージの拡張およびOSインストレーション用SDソケット
- インストールやメンテナンスが容易なプログラマブルLEDおよびプログラマブルボタン
- セルラーモジュール用Mini PCIeソケット
- Debian ARM 7オープンプットフォーム
- サイバーセキュリティ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
小型産業用RISCコンピュータ UC-8100シリーズは、分散型データ収集アプリケーションのために設計されたコンパクトサイズの組込コンピュータです。1つまたは2つのRS-232C/C422/485シリアルポート、デュアル10/100 MbpsイーサネットLANポート、また、携帯電話通信網への接続を可能にするセルラーモジュール用Mini PCIe ソケットを備えています。UC-8100シリーズは、エネルギー監視システムに使用のために最適化されているCortex-A8 RISC プロセッサを中心に構築されていますが産業用の様々なソリューションに広く適用可能です。柔軟性のあるインターフェースオプションをサポートする、このコンパクトUC-8100シリーズは、フィールドサイトのデータ収集とデータ処理のための信頼性の高い安全なゲートウェイであるだけでなく、大規模分散型アプリケーションのための通信プラットフォームとして使用できます。
ハードウェア仕様
| コンピュータ | |
| CPU | ARMv7 Cortex-A8 300/600//1000 MHz |
|---|---|
| OS (プレインストール) | Debian ARM 7 (Kernel 3.2) |
| DRAM | 256 MB DDR3 SDRAM (512 MB max.) |
| USB | USB 2.0ホスト x 1 (type Aコネクタ) |
| ストレージ | |
| ストレージ拡張 | ストレージ拡張およびOS設置用SDソケット、OSプレインストールの1GB SDカード MicroSDソケット(UC-8112-LX のみ) |
| イーサネットインターフェース | |
| LAN | 2オートセンシング10/100 Mbpsポート(RJ45) |
| 電磁絶縁保護 | 1.5 KVビルトイン |
| シリアルインターフェース | |
| シリアル規格 | 1または2 RS-422/485ポート、ソフトウェアセレクタブル(5ピンターミナルブロックコネクタ) |
| コンソールポート | RS-232C (TxD, RxD, GND)、4ピンヘッダー出力(115200, n, 8, 1) |
| シリアル通信パラメータ | |
| データビット | 5、6、7、8 |
| ストップビット | 1、1.5、2 |
| パリティ | None、奇数、偶数、スペース、マーク |
| フロー制御 | XON/XOFF, ADDC®(automatic data direction control) RS-485コントロール用 |
| ボーレート | Max. 115200 bps |
| シリアル信号 | |
| RS-422 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-4線 | TxD+、TxD-、RxD+、RxD-、GND |
| RS-485-2線 | Data+、Data-、GND |
| LED | |
| システム | 電源 |
| LAN | 10M/リンクx 2, 100M/リンク x 2 (オンコネクタ) |
| プログラマブル | セルラー、SD、USB、診断 |
| スイッチおよびボタン | |
| プログラマブルボタン | 最初に診断レポートを返す構成に設定および工場出荷時の設定にデバイスをリセット |
| メカニカル | |
| ハウジング | ポリカーボネートプラスティック |
| 重さ | 224 g |
| サイズ | 101 x 27 x 128 mm |
| マウンティング | DINレール、ウォールマウント |
| 環境 | |
| 動作温度 | -10～60℃ |
| 保管温度 | -20～80℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 耐震 | 2 g rms @ IEC-68-2-34、ランダム波、5-500 Hz、軸/1時間(USBデバイス接続なしで) |
| 耐衝撃 | 20 g @ IEC-68-2-27, 半サイン波、30 ms |
| 電源 | |
| 入力電圧 | 12～24 VDC (3ピンターミナルブロック、V+, V-, SG) |
| 規格および認証 | |
| 安全 | UL 60950-1, EN 60950-1, CCC (GB9254, GB17625.1) |
| EMC | EN55022 Class B, EN 55024-4-2, EN 55024-4-3, EN 55024-4-4, FCC Part 15 Subpart B Class A |
| ワイヤレス | EN 301 489-1, EN 301 489-7, EN 301 511 |
| グリーンプロダクト | RoHS, CRoHS, WEEE |
| 信頼性 | |
| アラートツール | RTC (real-time clock) |
| 自動リブートトリガ | ビルトインWDT (ウオッチドッグタイマ) |
| 保証 | 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
ソフトウェア仕様
| Linux | |
| OS | Debian ARM 7 |
|---|---|
| Kernel Version | 3.2 |
| インターネットプロトコルスイート | TCP、UDP、IPv4、IPv6、SNMPv2、ICMP、ARP、HTTP、CHAP、PAP、DHCP、NTP、NFS、SMTP、SSH、PPP、PPPoE |
| インターネットセキュリティ | OpenVPN, iptables firewall |
| Webサーバ(Apache) | Webサイトの作成および管理が可能; PHPおよびXMLサポート |
| ターミナルサーバ(SSH) | 安全でないネットワークを通して2つの信頼できないホスト間の安全な暗号化通信を提供 |
| ダイアルアップネットワーキング | UNIXマシンをPPPサーバまたはクライアントとしてPPPプロトコルを使用してダイヤルアップ回線を通してインターネットに接続させるLinuxのためのPPP Daemon。多くの中で‘chat’、‘dip’、‘dialdに対応。IP、TC、UDPをサポート |
| ウォッチドッグ | MoxaのAPIで提供されたユーザ指定の時間間隔でシステムリセットをトリガするためのハードウェア機能を備えています |
外観
サイズ (単位=mm（inch）)
| UC-8131-LX | RISCベース通信中心コンピューティングプラットフォーム、300 MHz CPU、2イーサネット、1シリアルポート、 1 GB SD、USBポート、Debian ARM 7 |
|---|---|
| UC-8132-LX | RISCベース通信中心コンピューティングプラットフォーム、300 MHz CPU、セルラー用Mini PCIeソケット、2イーサネット、2シリアルポート、1 GB SD、USBポート、Debian ARM 7 |
| UC-8162-LX | RISCベース通信中心コンピューティングプラットフォーム、600 MHz CPU、セルラー用Mini PCIeソケット、2イーサネット、2シリアルポート、1 GB SD、USBポート、Debian ARM 7 |
| UC-8112-LX | RISCベース通信中心コンピューティングプラットフォーム、1 GHz CPU、セルラー用Mini PCIeソケット、2イーサネット、2シリアルポート、1 GB SD、USBポート、TPM、Micro SDソケット、Debian ARM |
オプショナルアクセサリ
■ 電源アダプタ| PWR-24250-DT-S1 | 電源アダプタ |
|---|
| PWC-C7US-2B-183 | 電源コード、2ピンコネクタ、 USA plug |
|---|---|
| PWC-C7UK-2B-183 | 電源コード、2ピンコネクタ、British plug |
| PWC-C7AU-2B-183 | 電源コード、2ピンコネクタ、Australia plug |
| PWC-C7CN-2B-183 | 電源コード、2ピンコネクタ、China plug |
| PWC-C7EU-2B-183 | 電源コード、2ピンコネクタ、Euro plug |
UC-8100シリーズ 製品一覧
| UC-8100 LTE-CAT4-AP | M2M向けRISCコンピュータープラットフォーム |
| UC-8100 LTE-CAT4-EU | M2M向けRISCコンピュータープラットフォーム |
| UC-8112-LX | ミニRISCベースready-to-runコンピューター,デュアルLAN,2または4シリアルポート,LAN,SD,USB |
| UC-8131-LX | M2M向けRISCコンピュータープラットフォーム |
| UC-8132-LX | M2M向けRISCコンピュータープラットフォーム |
| UC-8162-LX | M2M向けRISCコンピュータープラットフォーム |
