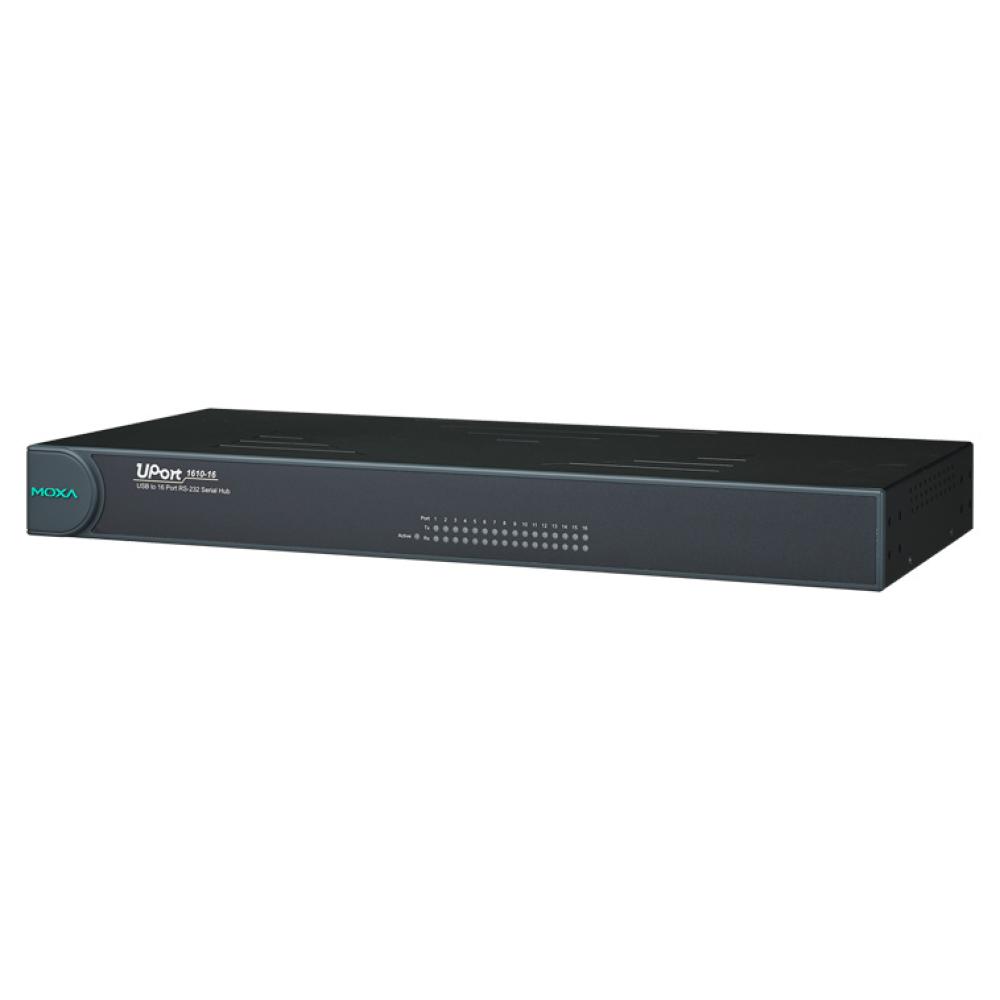

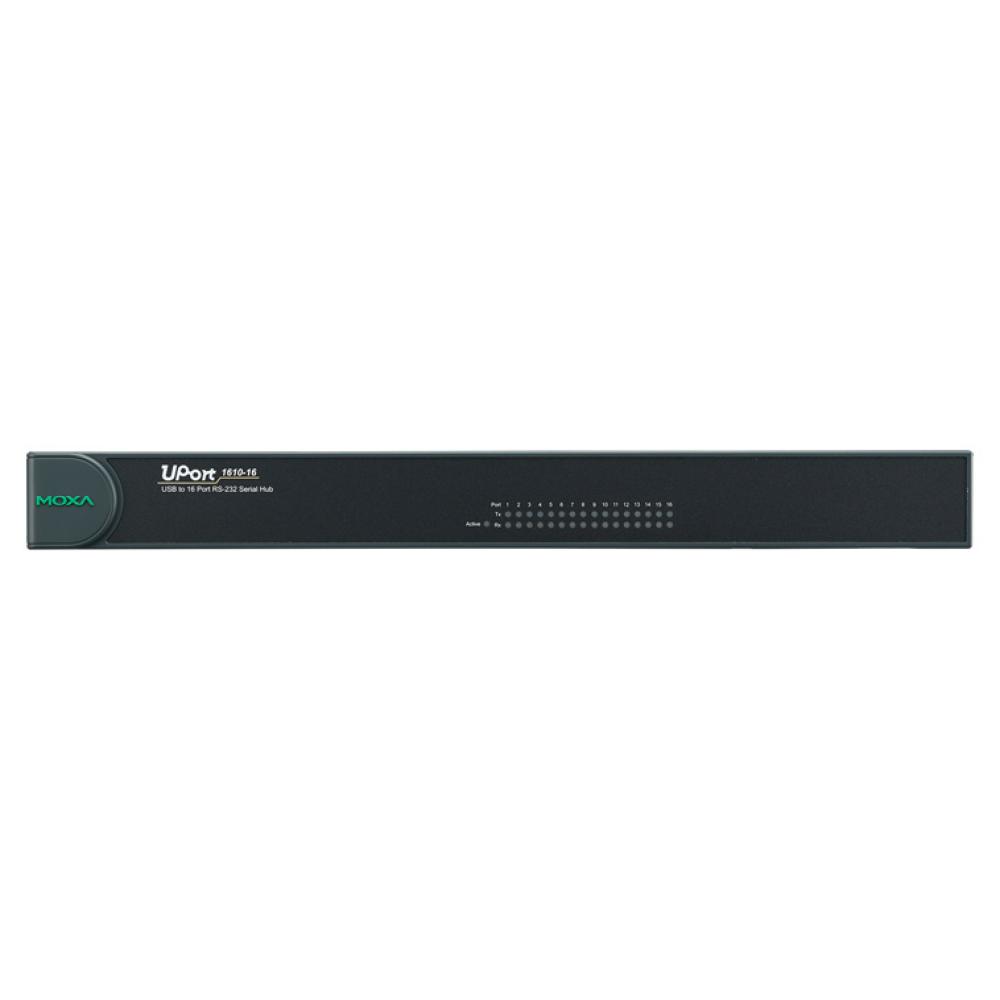

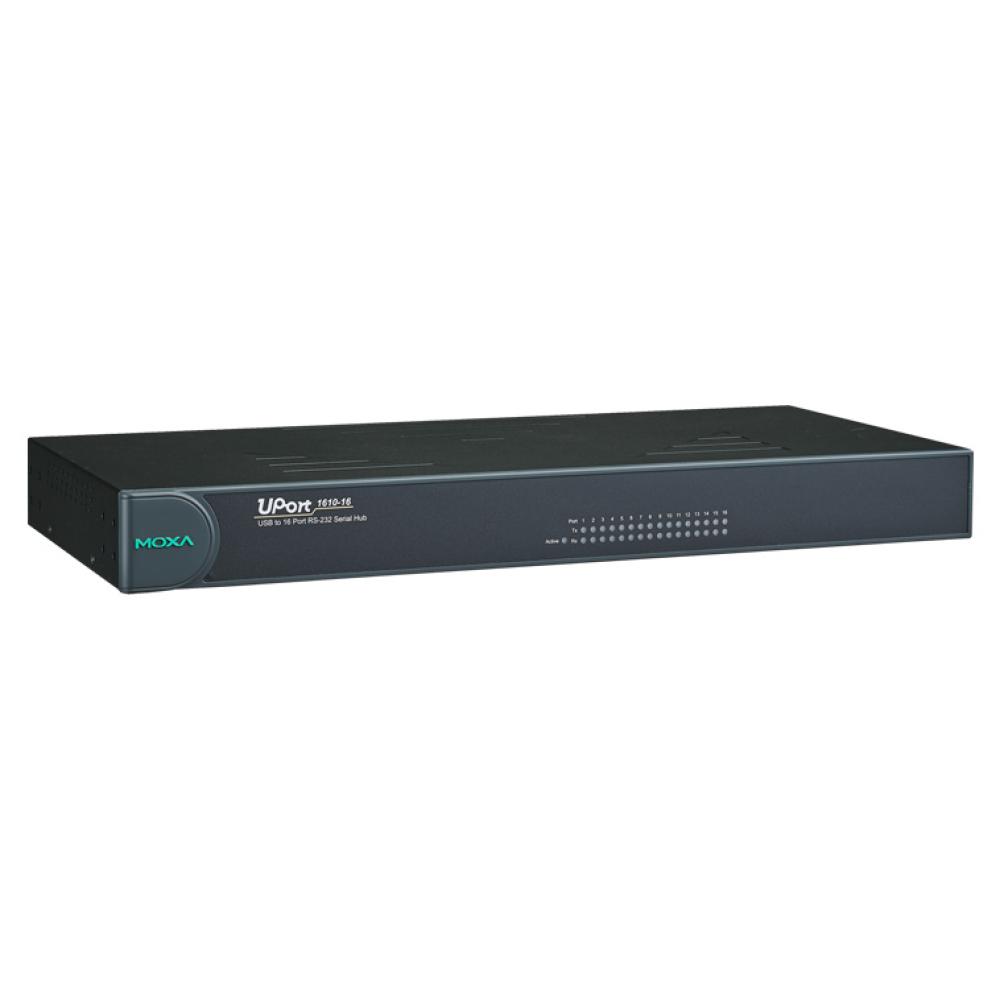

UPort 1610-16
1～16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2025年10月25日 販売終了予定
本製品は生産終了品につき販売終了予定となっております。
主な製品特長
- Hi-Speed USB 2.0完全互換によるUSBデータ転送スピード最大480Mbpsを実現
- 最大921.6kbps高速データ転送スピード
- Windows、WinCE、および Linuxドライバサポート
- DB9/F-to-ターミナルブロックアダプタを使いワイヤリングが容易
- USB および TxD/RxDアクティビティのLED表示
- 2kV絶縁保護 (“-I”モデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

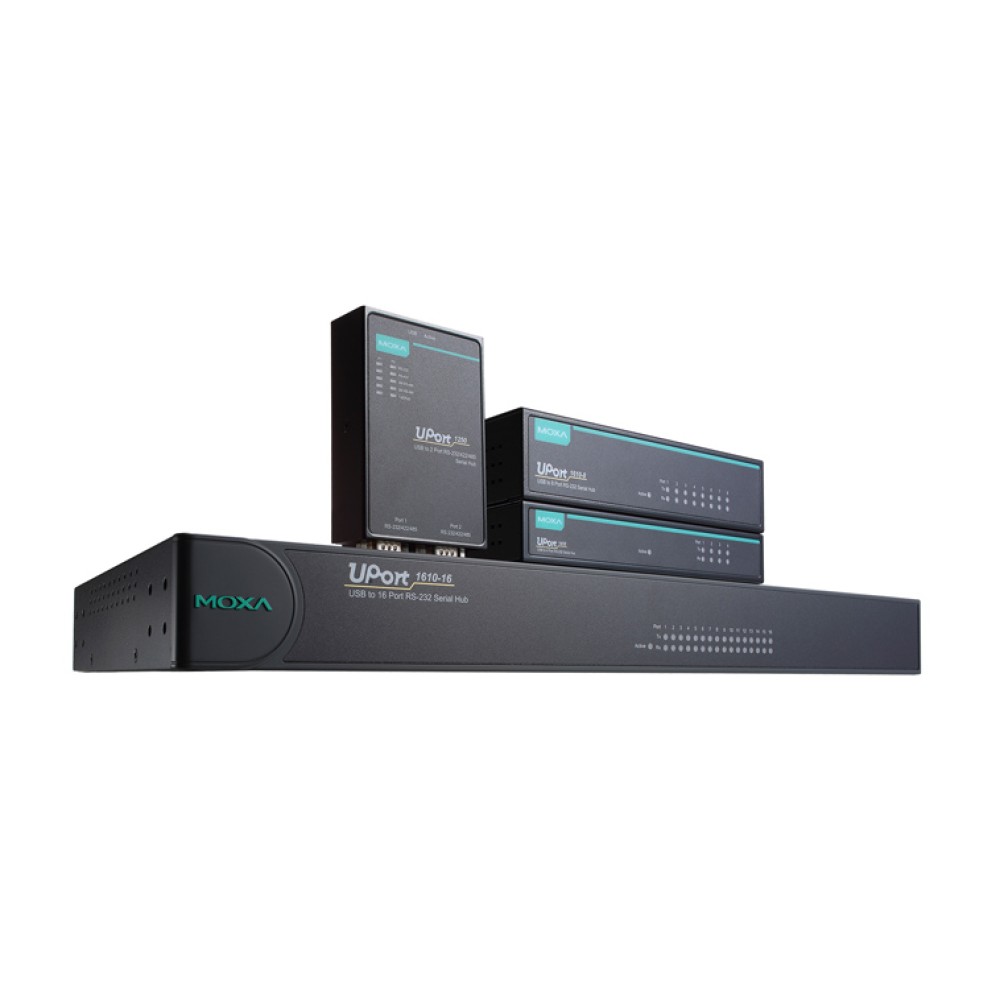

UPort® 1000シリーズ産業用USBシリアルコンバータは、ノートPCやワークステーションに標準装備されたUSBポートと、RS-232Cシリアルインターフェースを備えたデバイス間の通信を可能にします。現在、ノートPCやワークステーションは、従来、標準であったCOMポートやDB9コネクタを備えたシリアルインターフェースポートを装備していません。その代わりにUSBポートを備えています。そのためシリアルインターフェースポートを装備したデバイスと直接接続ができません。この問題を解決するのがUSBシリアルコンバータです。
UPort® 1000シリーズは、USBからRS-232C/422/485 USBへの収束も実行します。すべての製品は、従来のシリアルデバイスと互換性があり、計測器やPOSアプリケーションに最適です。
| USBインターフェース | |
| スピード | UPort 1100シリーズ：12 Mbps UPort 1200/1400/1600シリーズ：12 Mbps, 480 Mbps |
|---|---|
| USBコネクタ | UPort 1110/1130/1130I/1150：USB Type A UPort 1150I/1200/1400/1600シリーズ：USB Type B |
| USB規格 | UPort 1100シリーズ：USB 1.0/1.1 準拠, USB 2.0準拠 UPort 1200/1400/1600シリーズ：USB 1.1/2.0準拠 |
| シリアルインターフェース | |
| ポート数 | UPort 1100シリーズ：1 UPort 1200シリーズ：2 UPort 1400シリーズ：4 UPort 1600-8シリーズ：8 UPort 1600-16シリーズ：16 |
| コネクタ | DB9/M |
| ボーレート | 50 bps～921.6 kbps |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None,奇数,偶数,スペース,Mark |
| フロー制御 | None, RTS/CTS, XON/XOFF |
| 絶縁 | UPort 1130I/1150I/1250I/1450I：2kV |
| シリアル規格 | UPort 1130/1130I：RS-422, RS-485 UPort 1150/1150I/1250/1250I/1450/1650-8/1650-16：RS-232C, RS-422, RS-485 |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| 電源パラメータ | |
| 入力電圧 | UPort 1100/1250/1410/1450：5 VDC UPort 1250I/1400/1600-8シリーズ：12～48 VDC UPort 1600-16シリーズ：100～240 VAC |
| 入力電流 | UPort 1110：30 mA @ 5 VDC UPort 1130：60 mA @ 5 VDC UPort 1130I：65 mA @ 5 VDC UPort 1150：77 mA @ 5 VDC UPort 1150I：260 mA @ 5 VDC UPort 1250：360 mA @ 5 VDC UPort 1250I：200 mA @ 12 VDC UPort 1410/1450：260 mA @ 12 VDC UPort 1450I：360 mA @ 12 VDC UPort 1610-8/1650-8：580 mA @ 12 VDC UPort 1600-16シリーズ：220 mA @ 100 VAC |
| メカニカル | |
| 筐体 | UPort 1110/1130/1130I/1150：ABS + ポリカーボネート UPort 1150I/1200/1400/1600シリーズ：メタル |
| サイズ | UPort 1110/1130/1130I/1150：37.5 × 20.5 × 60 mm UPort 1150I：52 × 80 × 22 mm UPort 1200シリーズ：77 × 26 × 111 mm UPort 1400シリーズ：204 × 30 × 125 mm UPort 1600-8シリーズ：204 × 44 × 125 mm UPort 1600-16シリーズ：440 × 45.5 × 198.1 mm |
| 重量 |
|
| 環境 | |
| 動作温度 | 0～55℃ |
| 保管温度 (パッケージ含む) | UPort 1100シリーズ：-20～70℃ UPort 1200/1400/1600シリーズ：-20～75℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class 1 |
| EMS |
|
| 安全 | UPort 1250/1250I/1410/1450/1450I/1610-8/1610-16/1650-8/1650-16：UL 60950-1 |
| 宣言 | |
| グリーンプロダクト | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | UPort 1100シリーズ：1,949,025時間 UPort 1200シリーズ：563,179時間 UPort 1410：394,441時間 UPort 1450/1450I：546,770時間 UPort 1610-8：208,413時間 UPort 1650-8：186,567時間 UPort 1610-16：138,704時間 UPort 1650-16：120,001時間 |
| 規格 | MIL-HDBK-217F Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| UPort 1610-16 | USBインターフェース：USB 2.0 シリアル規格：RS-232C シリアルポート数：16 ハウジング材質：メタル 動作温度：0 ～ 55°C |
|---|
オプショナルアクセサリ
| ケーブル | |
| NP21101 | DB25/M to DB9/Fシリアルケーブル (RS-232伝送用) 30cm |
|---|---|
| CBL-F9M9-20 | DB9/F to DB9/Mシリアルケーブル 20cm |
| CBL-F9M9-150 | DB9/F to DB9/Mシリアルケーブル 1.5m |
| CBL-RJ45SF9-150 | RJ45 to DB9/Fシリアルシールドケーブル 1.5m |
| CBL-USBA/B-100 | USB Type A to USB Type Bケーブル 1m |
| コネクタ | |
| Mini DB9F-to-TB | DB9/F to ターミナルブロックコネクタ |
| ADP-RJ458P-DB9F | DB9/F to RJ45コネクタ |
| ワイヤレスアダプタ | |
| A-ADP-RJ458P-DB9F-ABC01 | DB9/F to RJ45コネクタ (ABC-01用) |
| ウォールマウンティングキット | |
| WK-35-01 | ウォールマウンティングキット 2プレート 6スクリューネジ 35×44×2.5mm |
| 電源コード | |
| PWC-C13AU-3B-183 | 日本仕様電源コード/プラグ 7A/125V 1.83m |
UPort 1200/1400/1600シリーズ 製品一覧
| UPort 1250 | 1～16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
| UPort 1250I | 1～16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
| UPort 1410 | 1～16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
| UPort 1450 | 1～16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
| UPort 1450I | 1～16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
| UPort 1610-16 | 1～16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
| UPort 1610-8 | 1～16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
| UPort 1650-16 | 1～16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
| UPort 1650-8 | 1～16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター |
