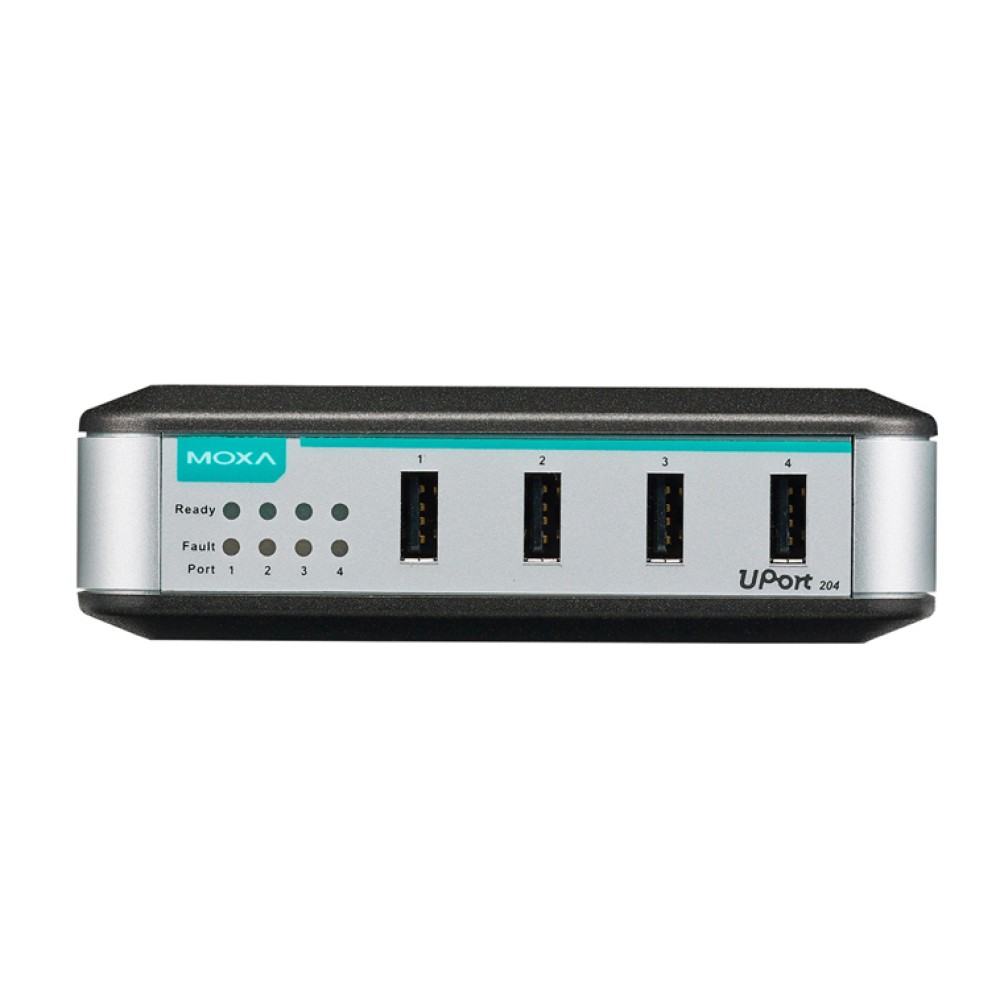

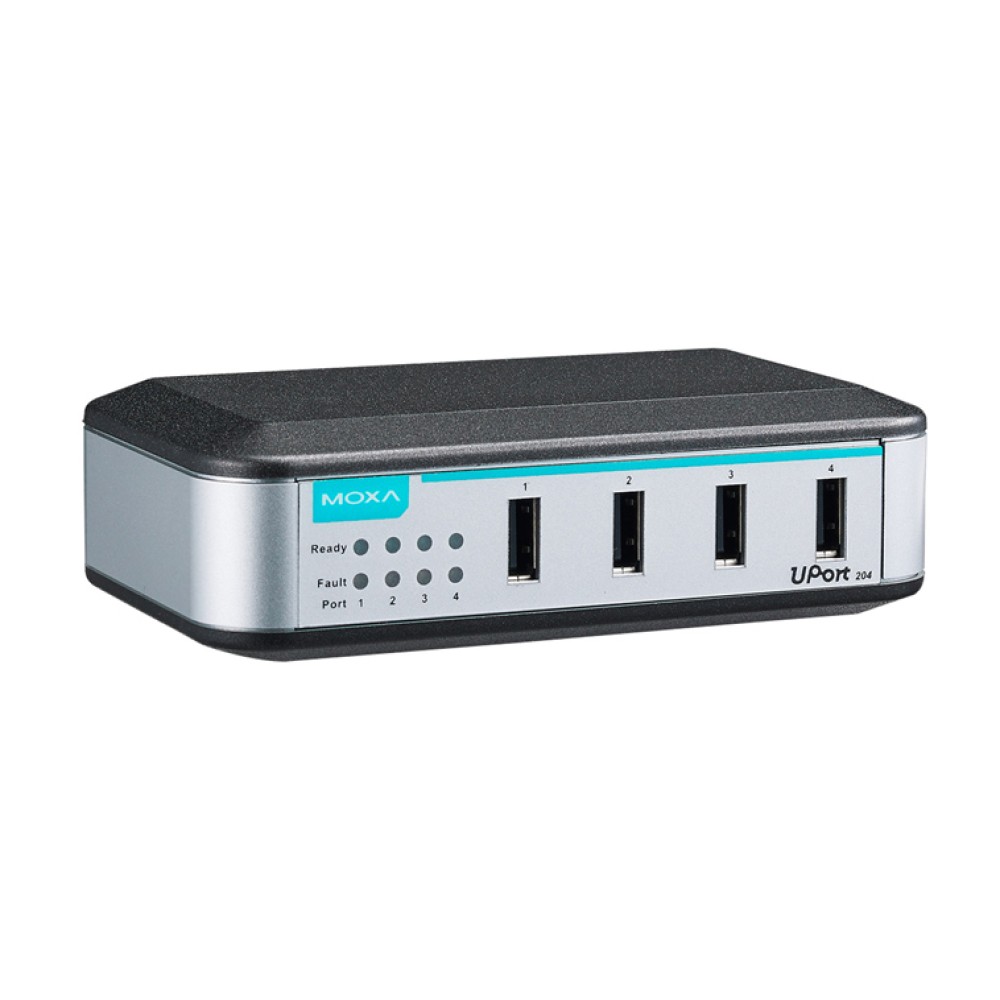

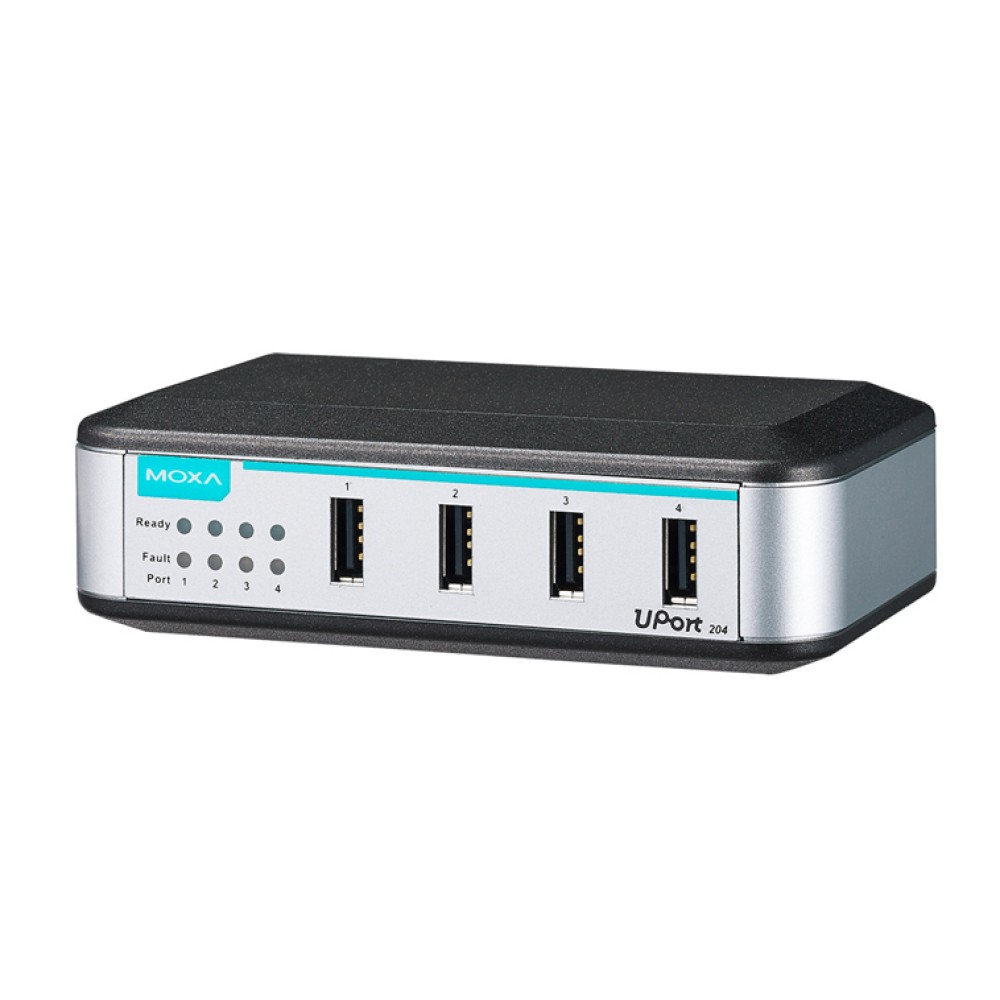

UPort 204
1~16ポート RS-232C,RS-422/485,およびRS-232C/422/485 USB シリアルコンバーター
主な製品特長
- ハイスピードUSB2.0による最大480Mbps USB伝送
- USB-IF認証
- 15KV ESDレベル4プロテクション(すべてのUSBポートサポート)
- プラスチック筐体
- DINレール/ウォールマウント
- 包括的な診断用LED
- フル500mA/ポート
- バスパワーまたは外部電源(UPort™204)の選択
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

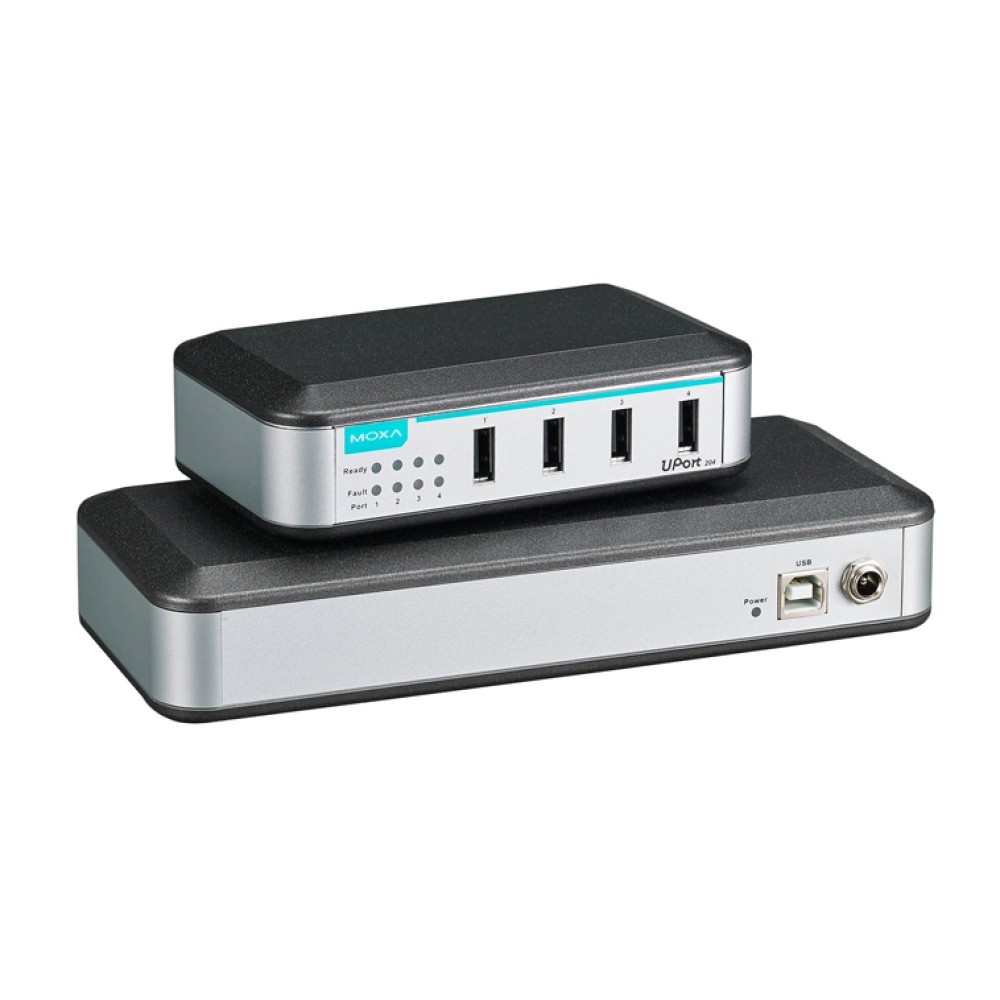

UPort™204およびUPort™207は、エントリレベルのUSB2.0 Hubで1 USBポートを4および7 USBポートに各々拡張する工業グレードのUSB2.0 Hubです。Hubは、大きな負荷をかかるアプリケーションにおいてもUSB2.0ハイスピード480Mbpsデータ転送を実現します。UPort™200シリーズは、USB Implementers Forum(USB機器の開発を促進するためにコンピュータメーカとソフトウェア会社7社によって作られた非営利団体)から認証を受けた産業アプリケーション用のHubです。更に、プラグ&プレイ仕様、ポートあたりフルに500mAの電力を供給するのでUSBデバイスは適切に機能します。12-40VDC電源をサポートするこれらのHubは、モバイルアプリケーションに理想的です。外部電源供給のUSB Hubは、幅広いUSBデバイスの互換性を保証できます。
世界初USB-IF認証の工業グレードUSB Hub
ユーザに最も信頼されるUSB接続性を提供するエントリレベルUSB UPort™200シリーズは、USB2.0仕様のハイスピードHubに関する厳しい電気的仕様が要求されるUSB-IF(USB Implementers Forum)の認証を獲得しました。UPort™204および207は、最大480Mbps USB2.0をサポートするインターオペラビリティ要求を完全に準拠すると共にデバイスが機能する十分なパワーを供給します。また、サスペンドモードからハイスピードオペレーションへ問題のない処理を提供します。
最高の安全性をサポートするESDレベル4プロテクションをビルトイン
静電気放電(ESD)は、保護デバイスのジャンクションレイヤを破壊するほどの速い立上り時間(dv/dt)と1,000V以上の電圧を発生します。このような深刻なダメージを回避するためにMoxaのUPort™204/207 USB Hubは、ESDレベル4(接触8KV、空気15KV)のプロテクションを提供します。
USB | |
規格 | USB 1.1/2.0準拠 |
---|---|
アップストリーム | 1 USBポート, Type Bコネクタ |
ダウンストリーム | UPort 204:4 USBポート, Type Aコネクタ UPort 207:7 USBポート, Type Aコネクタ |
スピード | 480Mbps(ハイスピードUSB), 12Mbps(フルスピードUSB) |
供給電流 | 500mA max./チャンネル |
メカニカル | |
ケース | ポリカーボネート(PC) |
寸法 | UPort 204:70×35×120mm UPort 207:80×35×185mm |
環境 | |
稼動時温度 | 0 ~ 60℃ |
保管時温度 | -20 ~ 75℃ |
動作湿度 | 5 ~ 95% RH |
認証 | EN61000-3-2, EN61000-3-3, EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61000-6-2, EN61000-6-4, FCC Part 15 Class A, UL508, LVD |
電源 | |
入力電圧 | 12 ~ 40VDC外部電源 |
電力消費量 | UPort 204:1210mA @12VDC, 610mA @24VDC, 430mA @36VDC UPort 207:2400mA @12VDC, 1070mA @24VDC, 730mA @36VDC |
保証 | |
保証期間 | 5年 |
詳細 | Moxa社 製品保証方針 |
![サイズ](/storage/UPort_204_207-Dimensions.jpg)
UPort 204 | 4ポートエントリレベルUSB Hub 含アダプタ |
---|
