VE170Q
VGAツイストペアケーブルエクステンダー(オーディオ対応)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ツイストペアケーブルを使用して、信号を最大300mまで延長することが可能
- ディスプレイはローカル側に1台、リモート側に1台接続可能
- デスキュー機能搭載 － 距離に応じて、信号の強さとRGB各色のタイミングのずれをEQで補正可能
- 解像度 － 最大1,920×1,200＠60Hz(150m)、1,280×1,024＠60Hz(300m)
- オーディオ対応 (モノラル)
- ゲイン調節/補正の調整が可能
- 8KV/15KV ESD保護
- ラックマウント対応
- マウント規格VESA FDMI準拠
※長距離伝送の場合、ATEN社 Cat5eケーブルのご使用を推奨致します。
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VE170Qはオーディオ・ビデオの信号を延長するエクステンダです。製品はソースデバイスと接続するトランスミッタ(VE170T)と、延長先でモニタやスピーカーを接続するレシーバ(VE170RQ)から構成されており、これらのユニットをツイストペアケーブルで接続して最大300m先まで信号を延長することができます。
レシーバ VE170RQはデスキュー機能を搭載しており、信号の遅延を補正しますので、延長先でも特に高い画質を得ることができます。本製品は単体でオーディオ・ビデオ信号を延長できるだけでなく、レシーバ VE170RQはビデオ分配送信器 VS1204T / VS1208T の受信器として使用することも可能です。
※他に下記のタイプもございます。
型番：VE170 － トランスミッタ(VE170T) ＋ レシーバ(VE170R)タイプ
| VE170Q | VE170T | ||
|---|---|---|---|
| デバイス接続数 | － | 1 | |
| ビデオ入力 | インターフェース | － | D-Sub15ピン オス×1 |
| インピーダンス | － | 75 Ω | |
| 最大距離 | － | ソースデバイスとの最大距離：1.8m | |
| ビデオ出力 | インターフェース | D-Sub15ピン メス×1 | |
| インピーダンス | 75 Ω | ||
| 最大距離 | ディスプレイとの最大距離：1.8m | ||
| オーディオ | 入力 | － | ステレオミニジャック×1 |
| 出力 | ステレオミニジャック×1 | ||
| コネクタ | ユニット間 | RJ-45×1 | |
| ビデオ | 解像度/距離 | 1,920×1,200＠60Hz(150m)、 1,280×1,024＠60Hz(300m) |
|
| 最大バンド幅 | 300 MHz | ||
| 最大延長距離 (解像度) | 300m (1,280×1,024＠60Hz) | ||
| スイッチ | ビデオゲイン調節 | 調節ツマミ×2 | － |
| RGBチューナー | 調節ツマミ×3 | － | |
| LED | 電源 | グリーン×1 | － |
| 電源入力 | 電源アダプタ | 型番：0AD8-0605-24EG または 0AD8-0605-24MG 入力：AC100～240V 50/60Hz 出力：DC5.3V 2.4A |
|
| 電源 | コネクタ | DC電源ジャック×1 | |
| 消費電力 | 4.82 W | 2.66 W | |
| 動作環境 | 動作温度 | 0～50℃ | |
| 保管温度 | -20～60℃ | ||
| 湿度 | 0～80％ RH、結露なきこと | ||
| ケース | ケース材料 | メタル | |
| 重量 | 0.24 kg ( 0.53 lb ) | ||
| サイズ(W×D×H) | 128 × 91 × 23 mm | ||
| 同梱品 | (VE170Qの同梱品) 2L-2402A(1.8m)×1 電源アダプタ×2 ラックマウントキット(2pcs)×1 ユーザガイド×1 | ||
| 対応製品 | 対応ケーブル | 《カテゴリ5eケーブル》 2L-BU5Eシリーズ | |

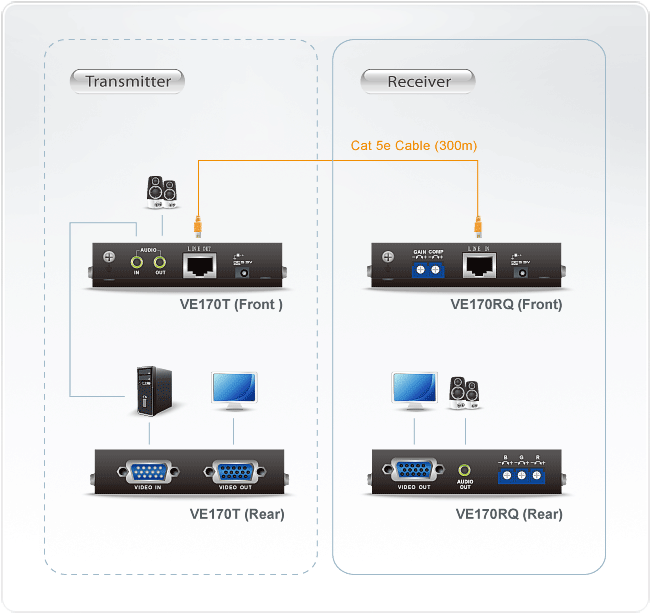

構成図
| VE170Q | VGAツイストペアケーブルエクステンダ (オーディオ・デスキュー対応) 2L-2402A(1.8m)×1, 電源アダプタ×2, ラックマウントキット(2pcs)×1, ユーザガイド×1 |
|---|
