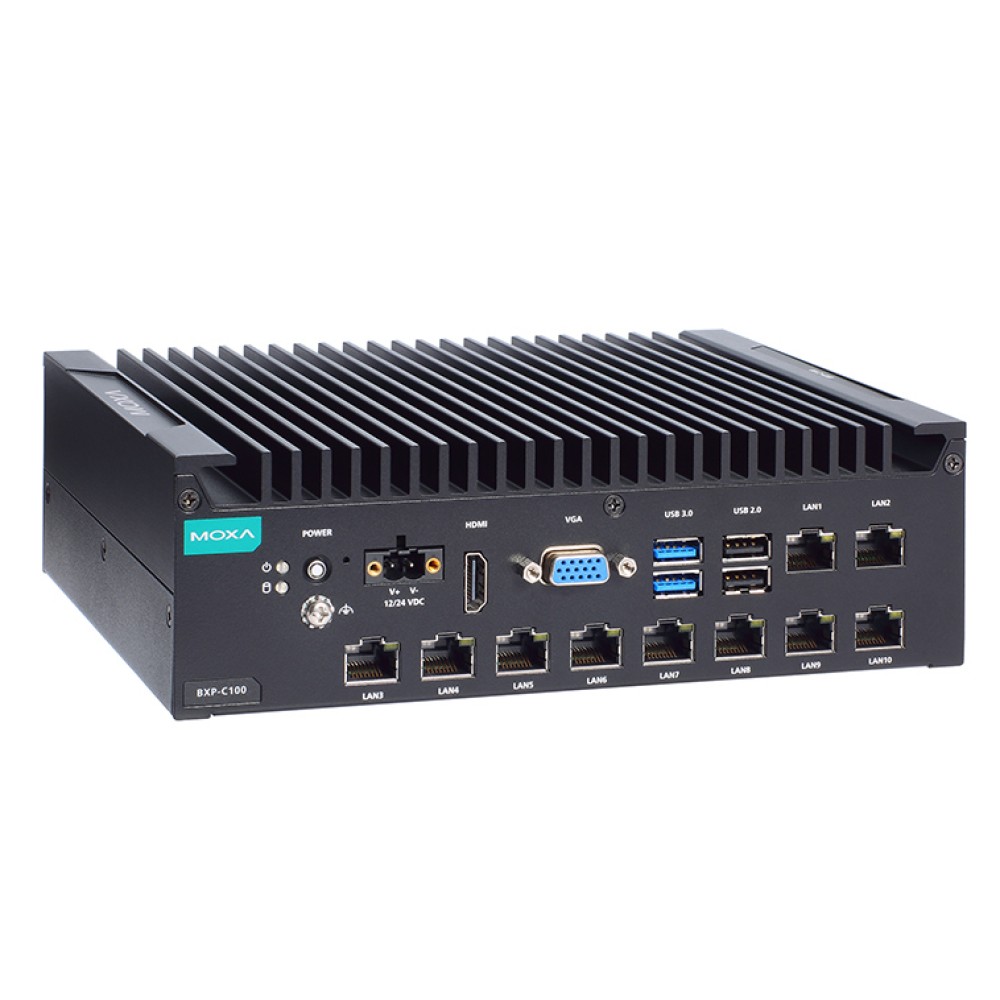

BXP-C100-C7-8L-T NEW
Tiger Lake 第11世代Intel® Core™プロセッサー搭載 ボックス型コンピューター ベースモデル/ハイインターフェースモデル
主な製品特長
- ファンレス設計のボックス型コンピューター
- 第11世代Intel® Celeron® または Intel® Core™プロセッサーを搭載
- 最大10のシリアルポートと10のLANポートを備えた豊富なインターフェースオプション
- 多くのフィールドアプリケーションに適合するコンパクトサイズ
- -30~60℃の動作温度範囲
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

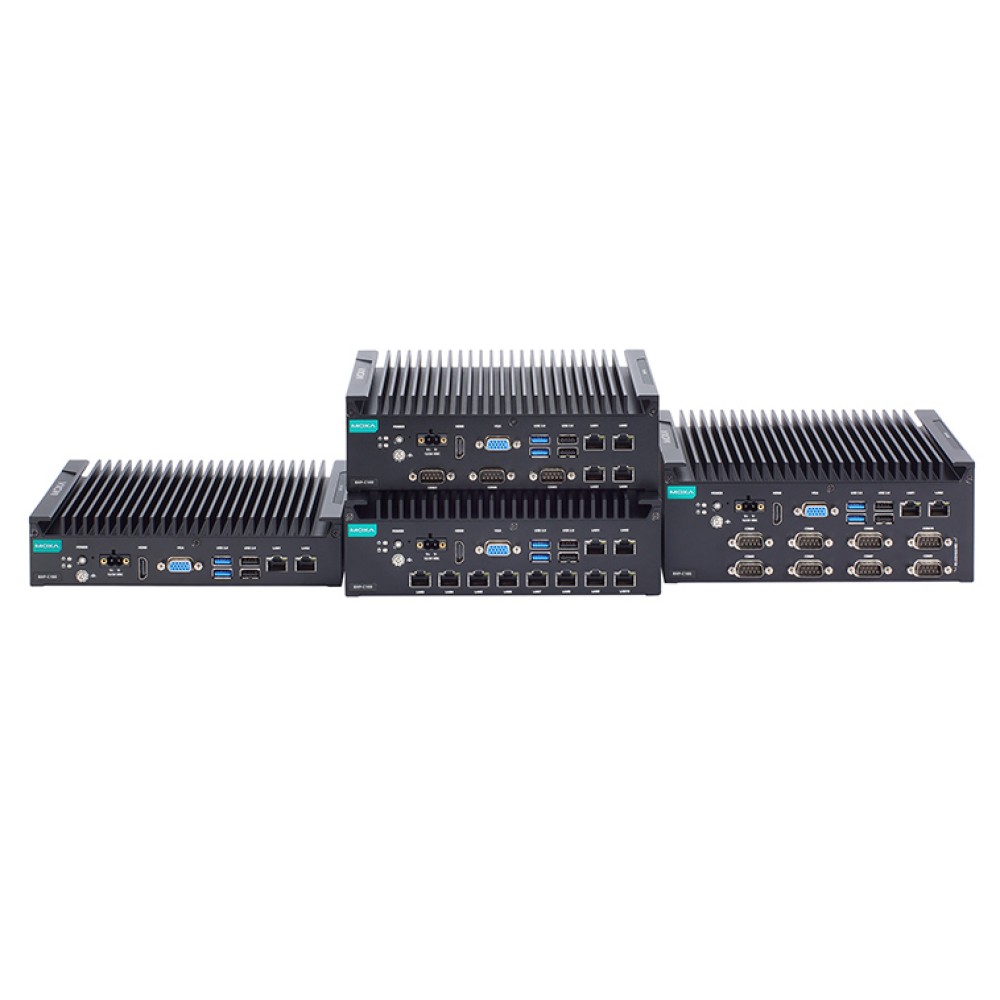

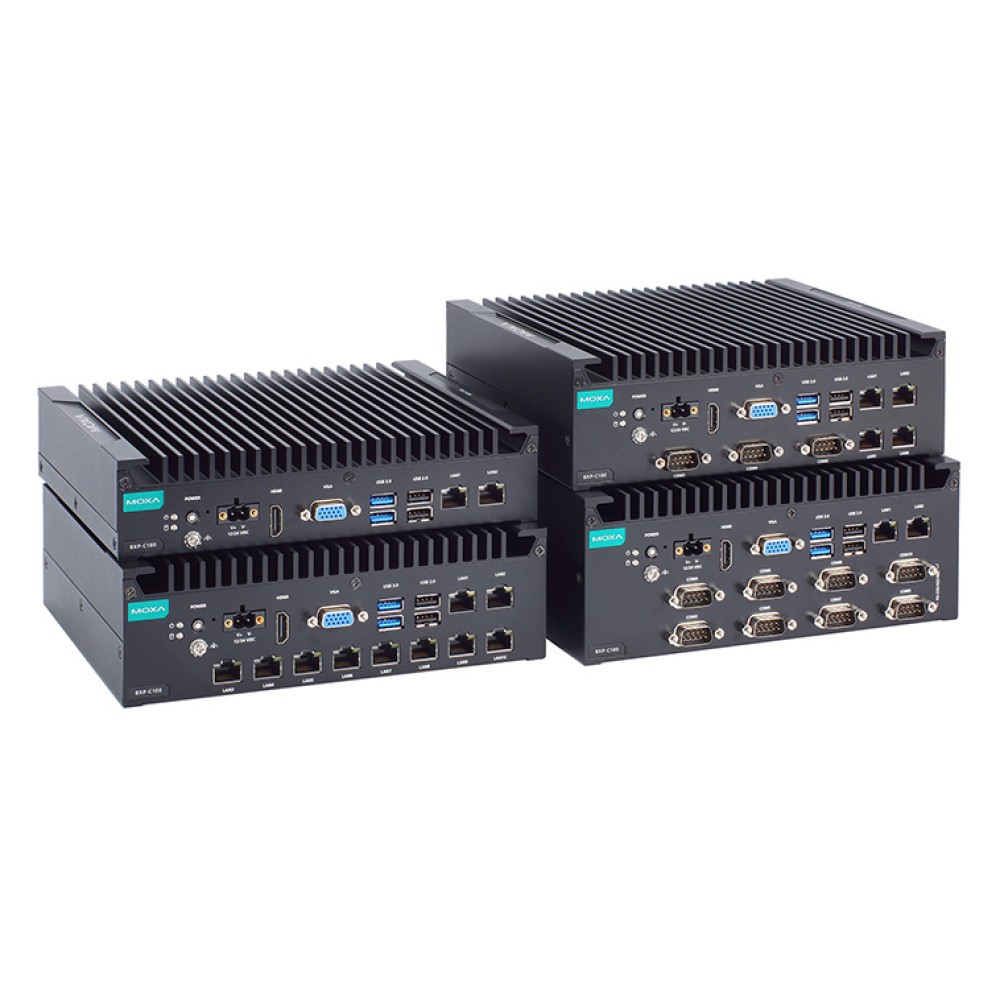

産業用 BXP-C100シリーズ ウォールマウントコンピューターは、第11世代Intel® Celeron® または Intel® Core™ i5/i7プロセッサーを搭載しています。このコンピューターには、ソフトウェアセレクタブルな最大10のRS-232/422/485シリアルポートや最大10のギガビットイーサネットポート、4つのデジタル入力、4つのデジタル出力などの豊富なインターフェースオプションが搭載されています。通信インターフェースは製品の前面と背面に配置されているので、産業用アプリケーションへの容易なアクセスと拡張が可能です。CFastとSDスロットを含むデュアルストレージ設計により、ストレージの拡張が簡単です。独自のバッテリーファスナーカバーがバッテリーを所定の位置に固定し、すべての動作環境で安定性を保証します。
BXP-C100 コンパクトウォールマウントコンピューターはファンレス設計を採用しており、-30~60℃の温度範囲に耐えることができるので、過酷な動作環境に適しています。ビルトインのTPM 2.0モジュールは、不正アクセスからプラットフォームを安全に保護します。BXP-C100シリーズは、インテリジェントコンピューティングソリューションを提供することで、産業環境のOTおよびITの両方の要件を満たします。
コンピューター | |
CPU | BXP-C100-C1モデル:Intel® Celeron® 6305E (Dual core, 4M cache, 1.80 GHz) BXP-C100-C5モデル:Intel® Core™ i5-1145G7Eプロセッサー (Quad core, 8M cache, 2.60 GHz, Base:1.50 GHz) BXP-C100-C7モデル:Intel® Core™ i7-1185G7Eプロセッサー (Quad core, 12M cache, 2.80 GHz, Base:1.80 GHz) |
---|---|
システムメモリスロット | SODIMM DDR4スロット×1, 最大 32 GB |
システムメモリプレインストール | 8 GB DDR4 |
ストレージスロット | CFastスロット×1 (SATAIIIインターフェース) SDスロット×1, SD 3.0インターフェース (SDHC/SDXC) |
ストレージプレインストール | BXP-C100-C1-T-Win10/C5-T-Win10/C7-T-Win10モデル: 64 GB CFastカード |
サポートOS | Windowsイメージとドライバーサポート: - Windows 10 IoT Enterprise LTSC 2021 64-bit - Windows 11 Professional 64-bit Linux ドライバーサポート: - Debian 11 (kernel 5.10) - Ubuntu 22.04 LTS (kernel 5.15) - RHEL 9 (kernel 5.14) |
グラフィックコントローラー | Intel® UHD Graphics |
コンピューターインターフェース | |
イーサネットポート | BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T: オートセンシング 10/100/1000 Mbpsポート (RJ45コネクター)×10 BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T: オートセンシング 10/100/1000 Mbpsポート (RJ45コネクター)×4 その他のモデル: オートセンシング 10/100/1000 Mbpsポート (RJ45コネクター)×2 |
シリアルポート | BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T: RS-232/422/485ポート×10, ソフトウェアセレクタブル (DB9 male)×10 BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T: RS-232/422/485ポート×5, ソフトウェアセレクタブル (DB9 male)×5 その他のモデル: RS-232/422/485ポート×2, ソフトウェアセレクタブル (DB9 male)×2 |
USB 3.0 | USB 3.0ホスト×2, type-Aコネクター |
USB 2.0 | USB 2.0ホスト×4, type-Aコネクター |
デジタル入力 | DI×4 |
デジタル出力 | DO×4 |
TPM | TPM v2.0 |
ビデオ出力 | HDMI 2.0b×1, (type Aコネクター) VGA×1, 15ピン D-subコネクター (female) |
ボタン | リセットボタン 電源ボタン |
イーサネットインターフェース | |
電磁アイソレーション保護 | 1.5 kV (組込み) |
シリアルインターフェース | |
ボーレート | 50 bps ~ 115.2 kbps |
コネクター | DB9 male |
データビット | 5, 6, 7, 8 |
パリティ | None, Even, Odd, Space, Mark |
ストップビット | 1, 1.5, 2 |
フロー制御 | RTS/CTS, XON/XOFF |
シリアル信号 | |
RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
RS-485-2線 | Data+, Data-, GND |
RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
デジタル入力 | |
コネクター | スプリングタイプEuroblock端子 |
センサータイプ | ドライコンタクト |
ドライコンタクト | Logic 0: Close to GND Logic 1: Open |
電圧 | 0~24 VDC |
デジタル出力 | |
コネクター | スプリングタイプEuroblock端子 |
I/Oタイプ | Sink |
定格電流 | チャネルあたり 200 mA |
電圧 | 0~24 VDC |
LEDインジケーター | |
システム | 電源×1 ストレージ×1 |
LAN | ポートあたり2 (10/100/1000 Mbps) |
電源パラメーター | |
入力電圧 | 12/24 VDC |
電源コネクター | ネジ止め式Euroblock端子 |
電力消費量 | 90 W |
メカニカル | |
ハウジング | メタル |
IP保護等級 | IP20 |
サイズ | BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10: 210 × 166 × 48 mm BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T/C1-2L3C-T/C5-2L3C-T/C7-2L3C-T: 210 × 166 × 65.5 mm BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T: 210 × 166 × 83 mm |
重量 | BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10: 2,015 g BXP-C100-C1-8L-T/C5-8L-T/C7-8L-T: 2,355 g BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-T: 2,208 g BXP-C100-C1-8C-T/C5-8C-T/C7-8C-T: 2,385 g |
インストレ-ション | ウォールマウンティング (オプションキット使用) |
環境 | |
動作温度 | -30 ~ 60℃ |
保管温度 | -40 ~ 75℃ |
相対湿度 | 5 ~ 95% (結露なきこと) |
規格および認証 | |
EMC | EN 55032/35 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 0.5 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 0.5 kV, Signal: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 PFMF: 1 A/m at 50 to 60 Hz |
安全 | UL 62368-1 (CB) |
衝撃 | IEC 60068-2-27 |
振動 | IEC 60068-2-64 |
パッケージ落下テスト | ISTA 1A |
パッケージ振動テスト | ISTA 1A |
宣言 | |
グリーン製品 | RoHS, CRoHS, WEEE |
信頼性 | |
アラートツール | ビルトインRTC (リアルタイムクロック) リチウム電池バックアップ |
自動リブートトリガー | ビルトインWDT |
MTBF | |
時間 | 490,983 時間 |
規格 | Telcordia (Bellcore), GB |
保証 | |
保証期間 | 3年間 |
詳細 | MOXA社 製品保証方針 |
外観図 (前面)
BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル
![外観図](/storage/bxp-c100-series_img_01.jpg)
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-Tモデル
![外観図](/storage/bxp-c100-series_img_02.jpg)
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-Tモデル
![外観図](/storage/bxp-c100-series_img_03.jpg)
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-Tモデル
![外観図](/storage/bxp-c100-series_img_04.jpg)
外観図 (背面)
BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル
![外観図](/storage/bxp-c100-series_img_05.jpg)
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-Tモデル
![外観図](/storage/bxp-c100-series_img_06.jpg)
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-Tモデル
![外観図](/storage/bxp-c100-series_img_07.jpg)
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-Tモデル
![外観図](/storage/bxp-c100-series_img_08.jpg)
サイズ (単位 = mm)
BXP-C100-C1-T/C5-T/C7-T/C1-T-Win10/C5-T-Win10/C7-T-Win10モデル
![サイズ](/storage/bxp-c100-series_img_09.jpg)
BXP-C100-C1-8L-T/C5-8L-T/C7-8L-Tモデル
![サイズ](/storage/bxp-c100-series_img_10.jpg)
BXP-C100-C1-8C-T/C5-8C-T/C7-8C-Tモデル
![サイズ](/storage/bxp-c100-series_img_11.jpg)
BXP-C100-C1-2L3C-T/C5-2L3C-T/C7-2L3C-Tモデル
![サイズ](/storage/bxp-c100-series_img_12.jpg)
