VS1824KIT
4ポート 4K HDMI 分配延長器セット
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 1台のトランスミッターと4台のレシーバーセット
- 最大解像度4K@30Hz(4:4:4)、最大延長距離40m
- PoC(PoweroverCable)-トランスミッターからツイストペアケーブル経由で給電するためレシーバーには外部電源不要
- EDIDスイッチ内蔵 - ローカル/リモートのどちらのディスプレイのEDIDを使用するかを制御可能
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番

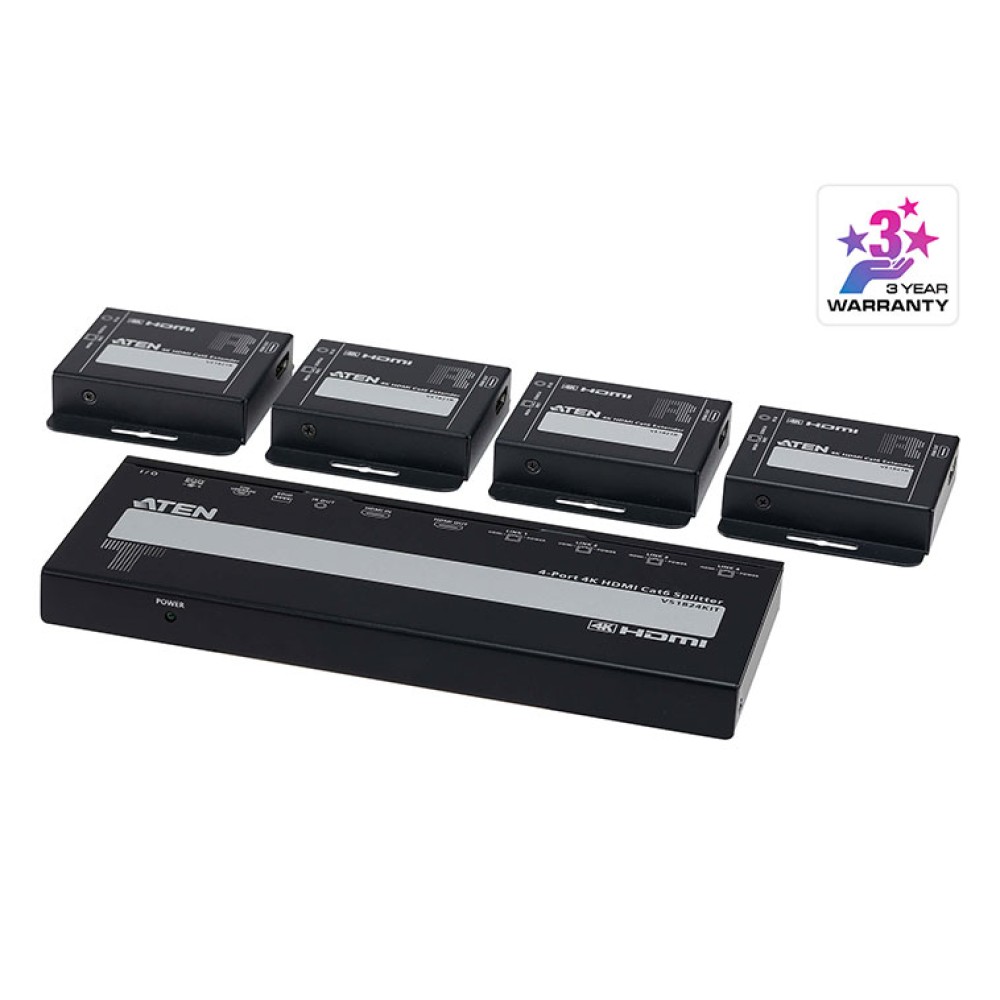

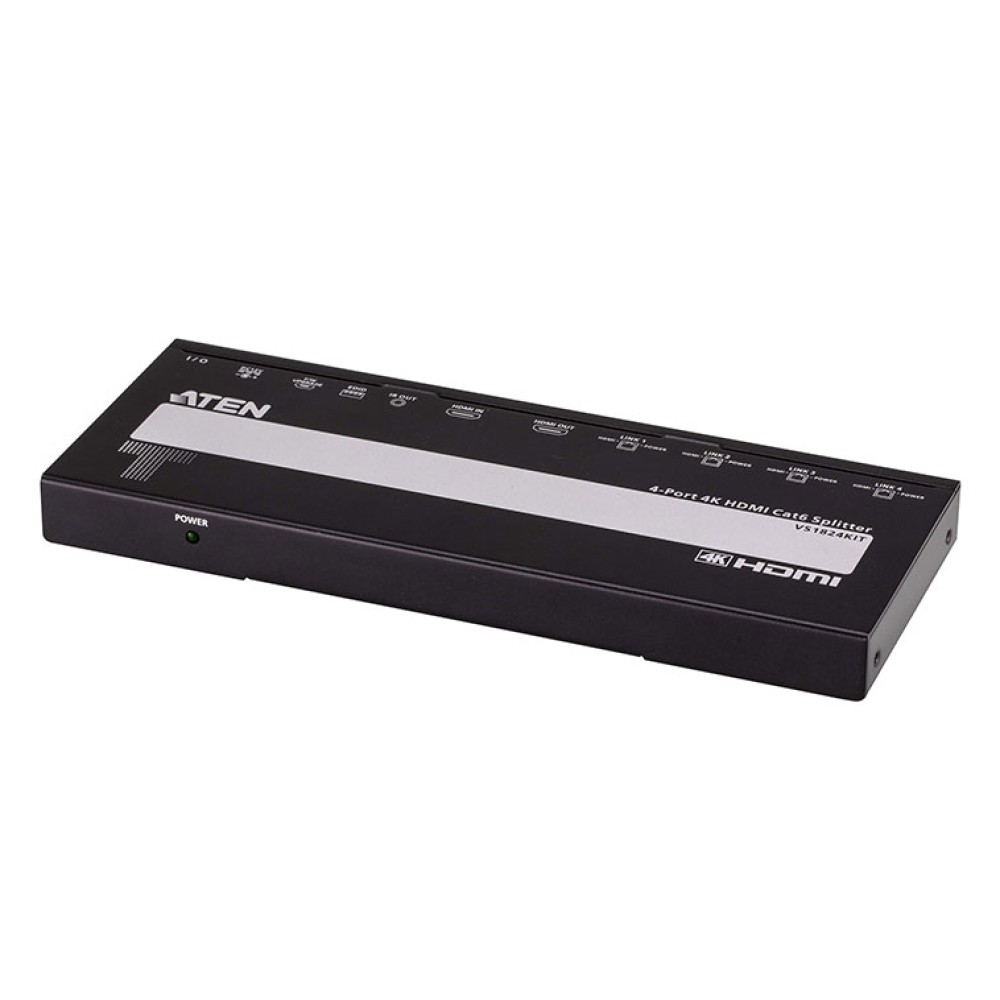

VS1824KITは、1台のスプリッターと4台のレシーバーを含む分配延長器のセット商品です。最大4K@30Hz(4:4:4)のHDMI信号を1本のSTP Cat6ケーブルを使用して最大40m離れた4台のディスプレイに分配して表示することができます。またLPCM7.1CH、DolbyTrueHD、DolbyDigitalPlus、DTS-HDMasterAudioなどのロスレスデジタルオーディオフォーマットをサポートします。
会議室、商業施設のデジタルサイネージ、企業のショウルーム等にコストパフォーマンスに優れたHDMI分配ソリューションを提供します。
- 1本のツイストペアケーブルで4K HDMI信号を分配・延長-STP Cat6ケーブル(ATEN 2L-2910推奨)経由で最大40m
- トランスミッターにローカルHDMI出力ポートを搭載
- PoC(PoweroverCable)-トランスミッターからツイストペアケーブル経由で給電するためレシーバーには外部電源不要
- EDIDコピーモード-使用するEDID(ローカル/リモート)をEDIDスイッチで選択し、接続ディスプレイの性能に基づいて最適な解像度で表示
- 単方向のIRバイパスチャンネル(レシーバー→トランスミッター)
注意：他のレシーバーや他社製レシーバーと接続すると、レシーバーが破損する場合があります。ネットワークスイッチや他のエクステンダーに繋げないでください。
特長
- 1台のトランスミッターと4台のレシーバーセット
- 最大解像度4K@30Hz(4:4:4)、最大延長距離40m
- LPCM 7.1CH、Dolby TrueHD、Dolby Digital Plus、DTS-HD Master Audioなどのロスレスデジタル音声フォーマットに対応
- HDMI (3D、ディープカラー、4K)、HDCP1.4準拠
- PoC(PoweroverCable) - トランスミッターからツイストペアケーブル経由で給電するためレシーバーには外部電源不要
- トランスミッターにはコンテンツモニタリングまたはカスケード接続が可能なHDMIローカル出力ポート搭載
- EDIDスイッチ内蔵 - ローカル/リモートのどちらのディスプレイのEDIDを使用するかを制御可能

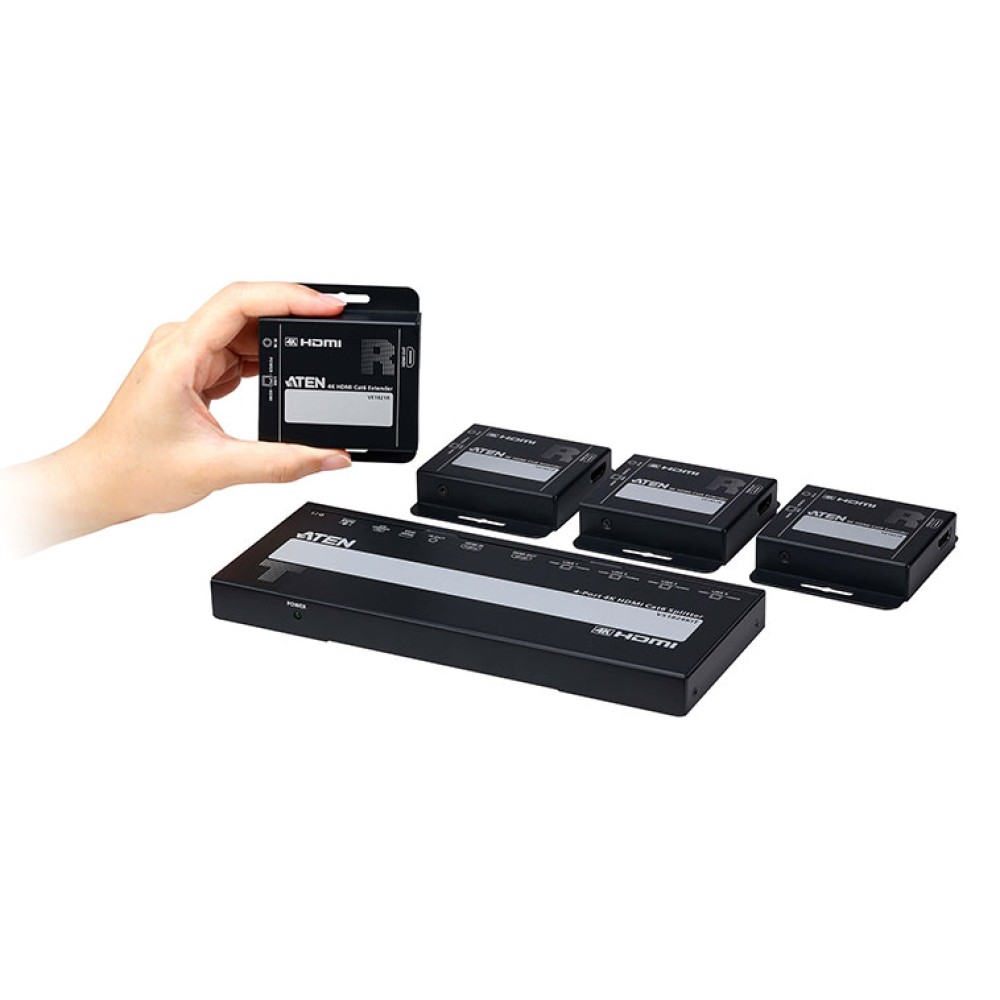

- レシーバーは超軽量・手のひらサイズのエンクロージャーで、狭い場所でも取り付けが可能
- IRレシーバー・トランスミッター同梱 - レシーバー側からトランスミッター側の機器を制御可能(片方向のみ対応)
- ESD保護 接触4kV/AIR 8kV
- プラグアンドプレイ - ソフトウェア不要
| VE1821R | VS1824T | |
|---|---|---|
| ビデオ入力 | ||
| インターフェース | N/A | HDMI Type-A メス×1 (Black) |
| インピーダンス | N/A | 100 Ω |
| 最大距離 | N/A | 3 m |
| ビデオ出力 | ||
| インターフェース | HDMI Type-A メス×1 (Black) | HDMI Type-A メス×1 (Black) |
| インピーダンス | 100 Ω | 100 Ω |
| 最大距離 | 3 m | 3 m |
| 解像度 | ||
| 最大データ伝送速度 | 10.2 Gbps (レーンあたり3.4Gbps) | 10.2 Gbps (レーンあたり3.4Gbps) |
| 最大ピクセルクロック | 340 MHz | 340 MHz |
| 規格準拠 |
HDMI (3D、Deep Color、4K)、HDCP 1.4 互換 |
HDMI (3D、Deep Color、4K)、HDCP 1.4 互換 |
| 最大解像度/延長距離 |
最大4K@40 m (Cat 6 / ATEN 2L-2910) *対応4K解像度：4096×2160/3840×2160@30Hz (4:4:4) |
最大4K @ 40 m (Cat 6 / ATEN 2L-2910) *対応4K解像度：4096×2160/3840×2160@30Hz (4:4:4) |
| オーディオ | ||
| 入力 | N/A | HDMI Type-A メス×1 (Black) |
| 出力 | HDMI Type-A メス×1 (Black) | HDMI Type-A メス×1 (Black) |
| 制御 | ||
| IRチャンネル |
ステレオミニジャック メス×1 (Black) レシーバーからトランスミッターに対して 単方向のバイパスチャンネル |
ステレオミニジャック メス×1 (Black) レシーバーからトランスミッターに対して 単方向のバイパスチャンネル |
| コネクター | ||
| ユニット間 | RJ-45 メス×1 | RJ-45 メス×4 |
| 電源 |
RJ-45 メス×1 (Power over Cable用 (VS1824Tからの給電)) | ロック式DC電源ジャック×1 (Black) |
| メンテナンス | N/A | Micro USB(FWアップデート用) |
| スイッチ | ||
| モードスイッチ | N/A |
EDIDモード選択 (トランスミッターHDMI出力または レシーバーHDMI出力からEDIDを読み取り) |
| 電源 | N/A | 電源 ON/OFF |
| 消費電力 | ||
| 消費電力 |
11WBTU/h 注意: ● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 |
11WBTU/h 注意: ● ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。 ● BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。 |
| 動作環境 | ||
| 動作温度 | 0～40℃ | 0～40℃ |
| 保管温度 | -20～60℃ | -20～60℃ |
| 湿度 | 20～90% RH、結露なきこと | 20～90% RH、結露なきこと |
| 本体 | ||
| ケース材料 | メタル | メタル |
| 重量 | 126g | 448g |
| ブラケット付サイズ(W×D×H) | 79.5×68×16.5mm | N/A |
| ブラケット無サイズ(W×D×H) | 57.5×68×16.5mm | 210×82×18mm |
| 入力解像度 | 640x480 @ 60/67/72/75 Hz | 1080p 60 Hz |
|---|---|---|
| 720x400 @ 70 Hz | 480p 60 Hz (4:3)/(16:9) | |
| 1024x768 @ 60/70/75 Hz | 720p 60 Hz | |
| 1280x800 @ 60 Hz | 1080i 60 Hz | |
| 1280x1024 @ 60/75 Hz | 640x480 60Hz (4:3) | |
| 1400x1050 @ 60 Hz | 576p 50 Hz (4:3)/(16:9) | |
| 1440x900 @ 60 Hz | 720p 50 Hz | |
| 1600x1200 @ 60 Hz | 1080i 50 Hz | |
| 1680x1050 @ 60 Hz | 1080p 24/25/30/50 Hz | |
| 1920x1080 @ 60 Hz | 3840x2160p 24/25/30 Hz | |
| 1920x1200@ 60 Hz | 4096x2160p 24/25/30 Hz |

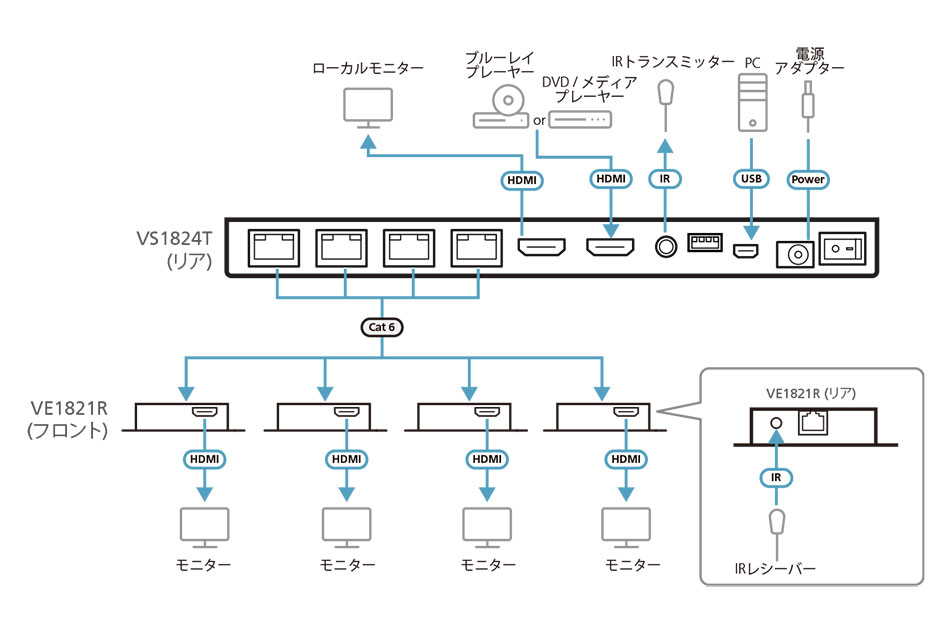

構成図
