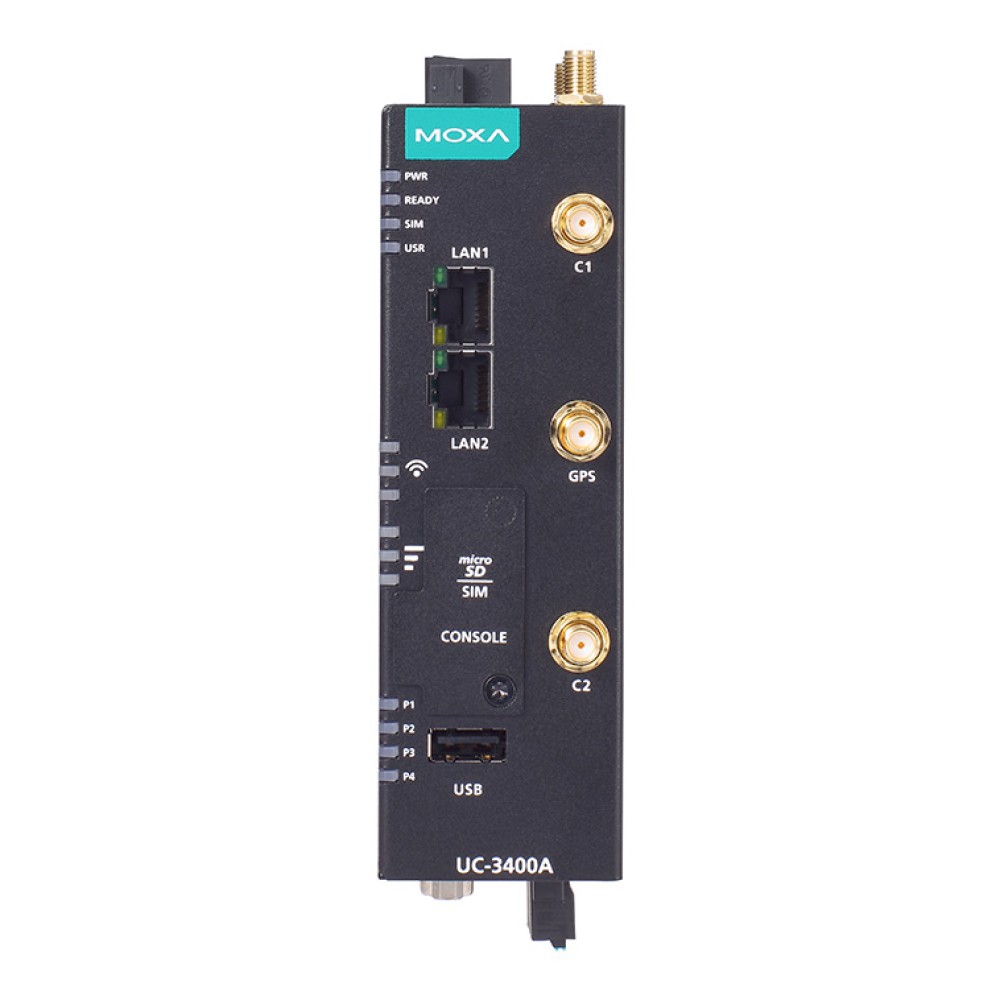

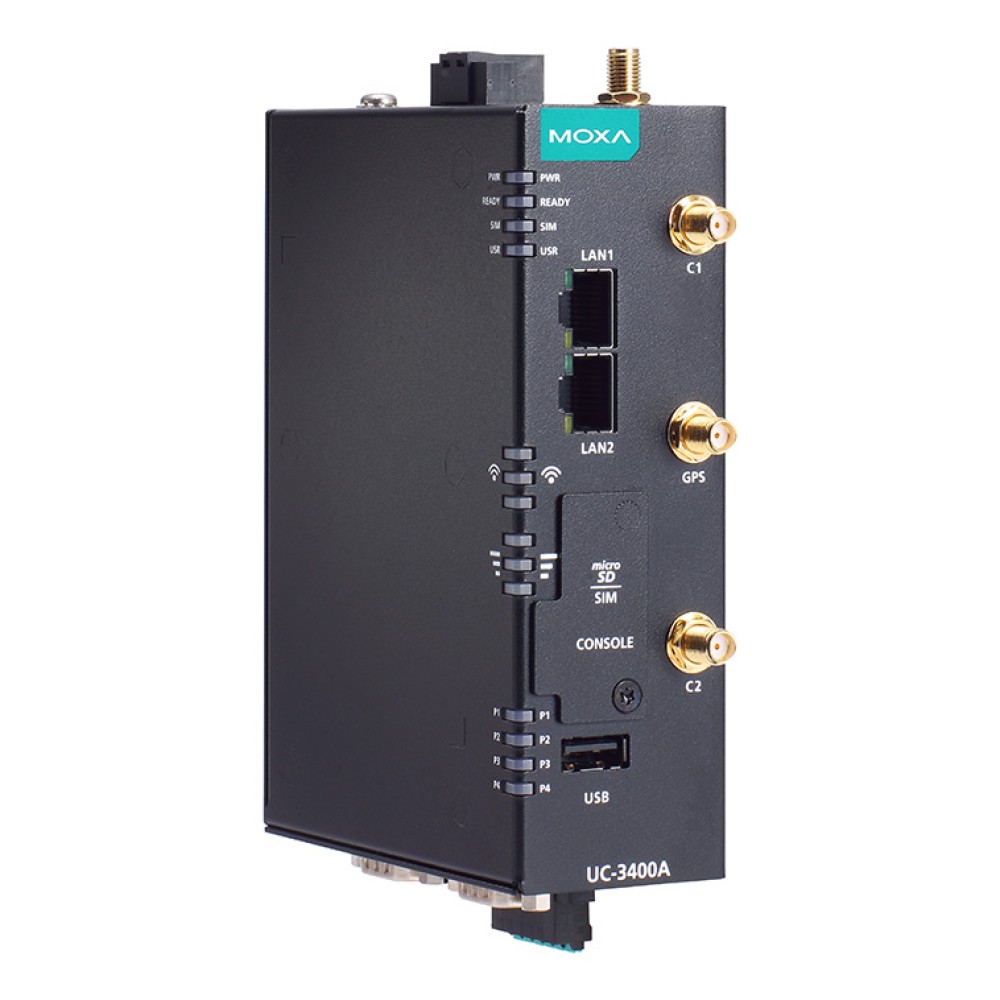

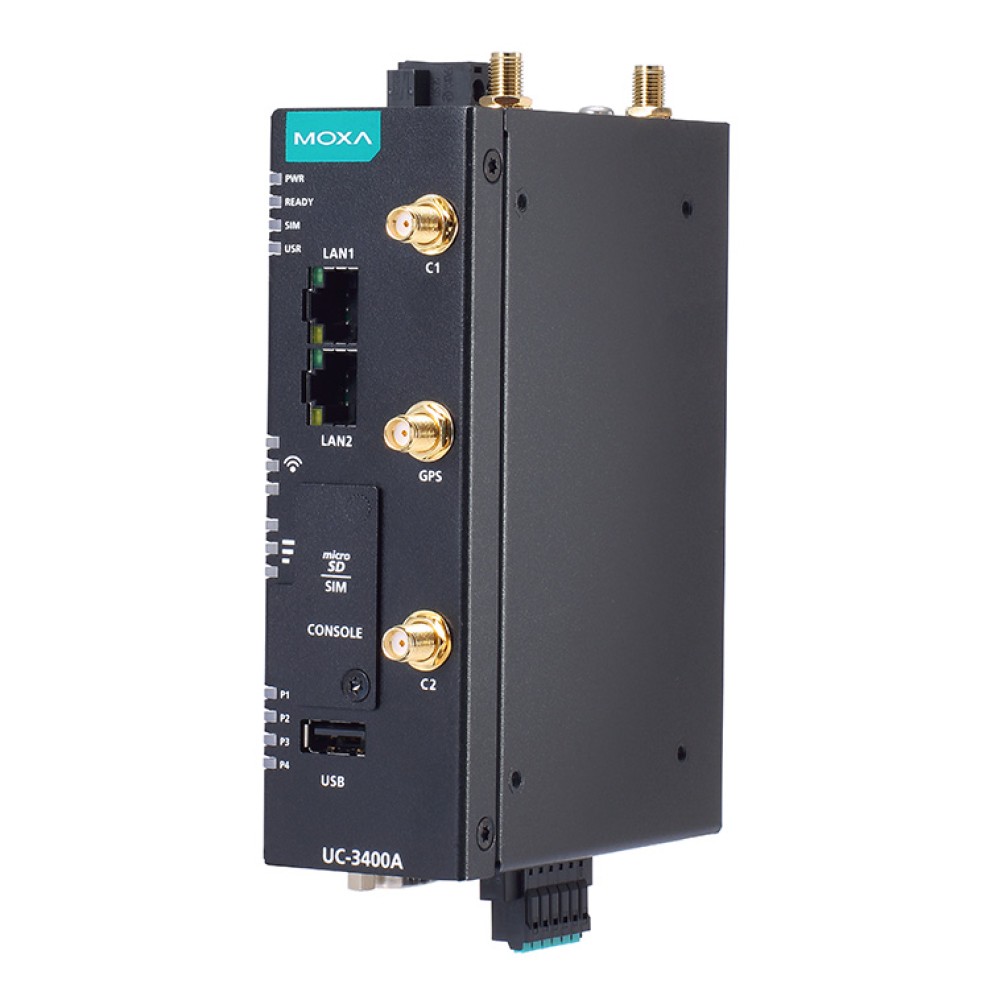

UC-3434A-T-LTE-WiFi NEW

ArmCortex-A53 クアッドコア 64ビットコンピューター,無線拡張機能,Wi-Fi 6内蔵,CANポート付き

主な製品特長

Armv8 Cortex-A53 1.4GHzプロセッサー
デュアルSIMおよびAT&T認証付き統合4G LTE Cat.4モジュール
Wi-Fi 6内蔵
オートセンシング 10/100/1000Mbps イーサネットポート×2
2kV絶縁保護付き CANポート
10年間の優れた長期サポート付き Moxa Industrial Linux
IEC 62443-4-2 セキュリティレベル2の要件に準拠
CE/FCC/UL認証
動作温度範囲：-40～70℃

カテゴリー

シリーズ

UC-3400Aシリーズ製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ

MoxaのUC-3400Aシリーズコンピューターは、データの事前処理や伝送、その他の組み込みデータ収集アプリケーション用途で、現場のエッジゲートウェイとして使用することができます。このシリーズには、さまざまなモデルがあり、それぞれ異なるワイヤレスオプションとプロトコルをサポートしています。高度な放熱設計により、-40～70℃の温度範囲での使用に適しており、Wi-FiとLTE接続は、低温および高温環境の両方で同時に使用でき、過酷な動作環境下でもアプリケーションのデータ事前処理および伝送能力を最大限に引き出すことができます。

UC-3400Aは単なるハードウェアソリューションではありません。MoxaのArmベースコンピューターでより良いユーザー体験を提供するために、UC-3400AにはMoxaが開発した長期サポート付きの高性能産業用LinuxディストリビューションであるMoxa Industrial Linuxが搭載されています。

アプリケーション

リモートターミナルユニット (RTU)
データ収集
M2M通信 (スマートゲートウェイ)
デジタルサイネージ
ファクトリーオートメーション
車載用モニター/データロガー (輸送)
プログラマブルルーター
エネルギー使用の最適化
予知保全
資産管理

コンピューター
CPU	Arm Cortex-A53 クアッドコア 1.4GHz
DRAM	4GB DDR4
サポートOS	Moxa Industrial Linux 3 (Debian 11, kernel 5.10), 2031 EOL www.moxa.com/MIL を参照
プリインストールストレージ	16GB eMMC
拡張スロット	microSDソケット×1
コンピューターインターフェース
イーサネットポート	オートセンシング 10/100/1000 Mbpsポート (RJ45コネクター) ×2
シリアルポート	RS-232/422/485ポート×2 (ソフトウェア選択可能、DB9オスコネクター)
CANポート	CAN 2.0 A/B×2 (DB9 オス)
USB 2.0	USB 2.0ホスト×1、type-Aコネクター
セルラーアンテナコネクター	SMA×2
SIMフォーマット	Nano
SIM数	2
GPSアンテナコネクター	SMA×1
Wi-Fiアンテナコネクター	RP-SMA×2
コンソールポート	RS-232 (TxD、RxD、GND)、3ピンヘッダー出力 (115200、n、8、1)
Bluetooth	v5.3
TPM	TPM v2.0
イーサネットインターフェース
ポート数	2
磁気絶縁保護	1.5kV (内蔵)
シリアルインターフェース
ポート数	2
ボーレート	50bps～921.60kbps
データビット	5、6、7、8
ストップビット	1、1.5、2
パリティ	なし、奇数、偶数、スペース、マーク
フロー制御	RTS/CTS、XON/XOFF ADDC (自動データ方向制御) RS-485用
シリアル信号
RS-232	TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422	Tx+、Tx-、Rx+、Rx-、GND
RS-485-2線	Data+、Data-、GND
RS-485-4線	Tx+、Tx-、Rx+、Rx-、GND
CANインターフェース
ポート数	2
ボーレート	10～1000kbps
産業用プロトコル	CAN 2.0A CAN 2.0B
コネクター	6ピン端子ブロック
絶縁	2kV (内蔵)
信号	CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND
セルラーインターフェース
帯域オプション	LTEバンド：Band 1 (2100MHz)/Band 2 (1900MHz)/Band 3 (1800MHz)/Band 4 (1700MHz)/Band 5 (850MHz)/Band 7 (2600MHz)/Band 8 (700MHz)/Band 9 (1800MHz)/Band 12 (700MHz)/Band 13 (700MHz)/Band 14 (700MHz)/Band 18 (850MHz)/Band 19 (850MHz)/Band 20 (800MHz)/Band 25 (1900MHz)/Band 26 (850MHz)/Band 28 (700MHz) 3Gバンド：Band 1 (2100MHz)/Band 2 (1900MHz)/Band 4 (1700MHz)/Band 5 (850MHz)/Band 6 (800MHz)/Band 8 (700MHz)/Band 19 (850MHz) 2Gバンド：Band 2 (1900MHz)/Band 3 (1800MHz)/Band 5 (850MHz)/Band 8 (700MHz)
GPSインターフェース
レシーバータイプ	GPS/GLONASS/BeiDou/Galileo/QZSS
精度	位置情報：< 2.0m @ CEP50
TTFF	ホットスタート：1.1秒ウォームスタート：22.1秒コールドスタート：29.9秒
感度	トラッキング：-160dBm アクイジション：-147dBm コールドスタート：-145dBm
更新レート	最小 1Hz
WLANインターフェース
WLAN規格	802.11a/b/g/n/ac/ax
周波数帯域	2.4GHz/5GHz
セキュリティ機能
ハードウェアベースセキュリティ	TPM 2.0 ハードウェアによる信頼の基点セキュアブート
侵入検知	ホストベースの侵入検知
セキュリティツール	セキュリティ診断ツールセキュリティイベント監査セキュアアップデート
ディスク保護	LUKSディスク暗号化
リカバリー	最後の安全な状態へのワンステップ復旧自動フェイルバック機能付きデュアルシステム設計
信頼性	ネットワークキープアライブネットワークのフェイルオーバーとフェイルバック
LEDインジケーター
システム	電源×1 READY (デバイス起動) ×1 SIMカードインジケーター×1
ユーザープログラム可能	1
LAN	P1、P2：ポートごとのTX、RX (10/100/1000Mbps)
CAN	P3、P4：2つのCANポートに対して各ポート1つ
ワイヤレス信号強度	セルラー×3、Wi-Fi×3
電源パラメーター
入力電流	1.09A @ 9VDC、0.21A @ 48VDC
入力電圧	9～48VDC
消費電力	10.8W (最大)
信頼性
自動リブートトリガー	外部RTC (リアルタイムクロック)
アラートツール	外部WDT (ウォッチドッグタイマー)
筐体特性
ハウジング	メタル
IP保護等級	IP30
サイズ	130×92×41mm
重さ	550g
取り付け方法	DINレールマウントウォールマウント (オプションキット付き)
環境
動作温度	-40～70℃
保管温度 (パッケージ含む)	-40～85℃
相対湿度	5～95% (結露なきこと)
規格および認証
EMC	EN 55032/35 EN 61000-6-2/-6-4 UKCA RCM
EMI	FCC Part 15B Class A ICES-003 Class A EN 55032 Class A EN 61000-6-4 Class A
EMS	IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 1 kV, Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF: 30 A/m
無線周波数	CE (RED) FCC ISED UKCA RCM NCC TELEC
安全	EN 62368-1 UL 62368-1
振動	IEC 60068-2-64 2grms @ 5～500Hz、ランダム波、各軸につき1時間 (USBデバイス未装着時)
衝撃	IEC 60068-2-27
キャリア認証	AT&T Verizon (2025年第1四半期に承認予定) PTCRB
国際認証	CE (RED) FCC ISED UKCA RCM NCC TELEC
危険区域	Class I Division 2 ATEX (2025年第1四半期に承認予定)
グリーン製品	RoHS、CRoHS、WEEE
MTBF
時間	1,461,405時間
規格	Telcordia (Bellcore) Standard TR/SR
保証
保証期間	5年
詳細	MOXA社製品保証方針

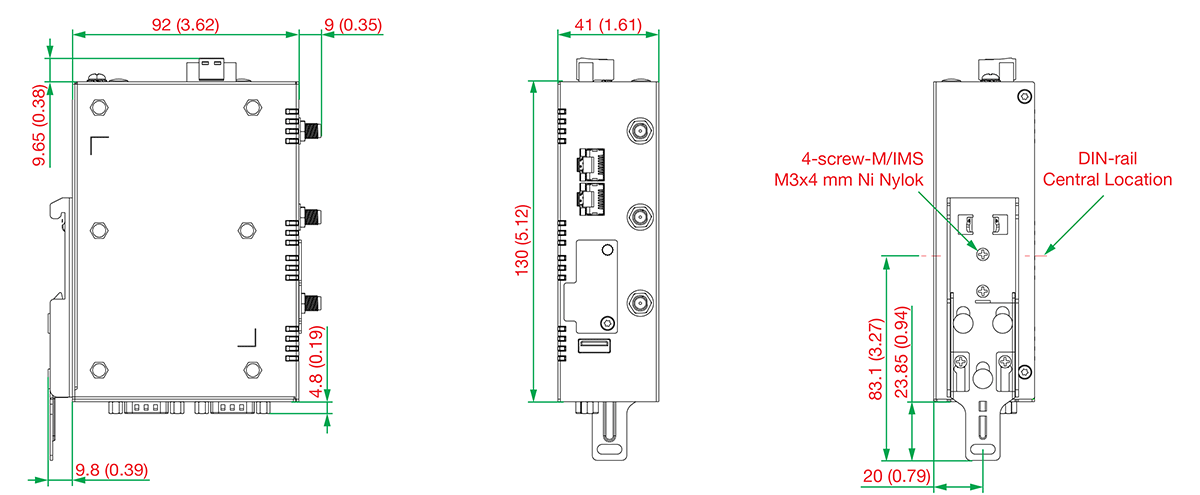

サイズ (単位：mm)

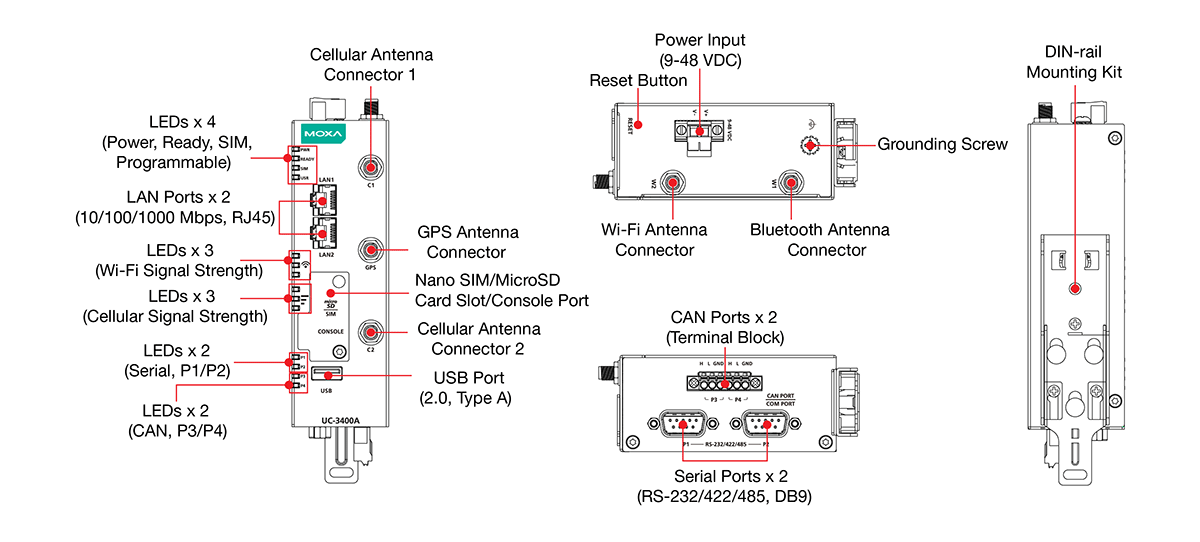

外観図

UC-3434A-T-LTE-WiFi	OS：MIL3 (標準)、MIL3 Secure (受注生産) CPU：Arm Cortex-A53 クアッドコア 1.4GHz CAN：2 LTE：Cat. 4 Wi-Fi 6内蔵

アクセサリー (別売り)

電源アダプター
PWR-12150-CN-SA-T	バレルプラグタイプ：ロック付き入力プラグ・タイプ：中国（CN）定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃
PWR-12150-EU-SA-T	バレルプラグタイプ：ロック付き入力プラグ・タイプ：欧州連合 (EU) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃
PWR-12150-UK-SA-T	バレルプラグタイプ：ロック付き入力プラグ・タイプ：英国 (UK) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃
PWR-12150-AU-SA-T	バレルプラグタイプ：ロック付き入力プラグ・タイプ：オーストラリア (AU) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃
PWR-12150-USJP-SA-T	バレルプラグタイプ：ロック付き入力プラグ・タイプ：米国/日本 (US/JP) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃
ケーブル
CBL-F9DPF1x4-BK-100	コンソールケーブル (4ピンコネクター) 1m
DINレールマウントキット
DK-107-01	DINレールマウントキットプレート1枚 (107×29mm) M3×4mmネジ5本
ウォールマウントキット
WK-71-01	ウォールマウントキットプレート2枚 (各71×44.8×5.7mm) M3×5mmネジ5本

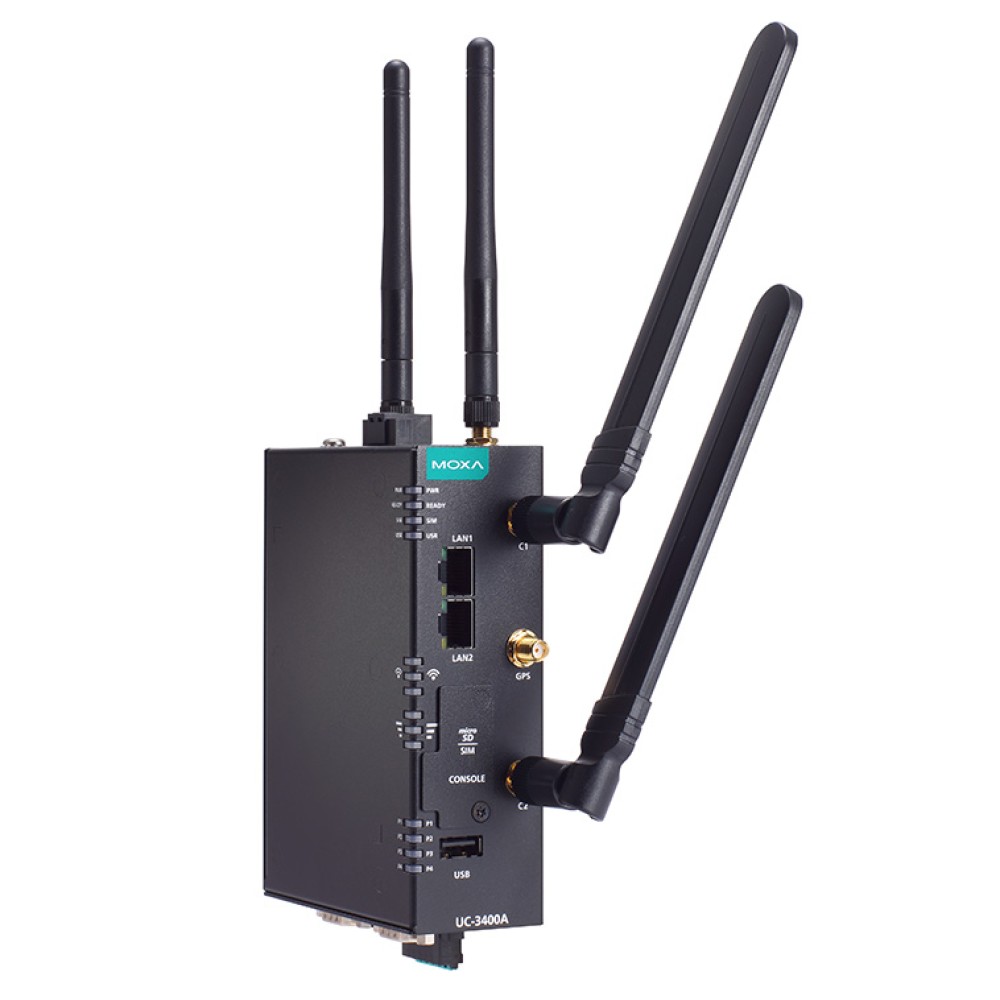

アンテナ
ANT-LTEUS-ASM-01	GSM/GPRS/EDGE/UMTS/HSPA/LTE 1dBi 無指向性ラバーダックアンテナ
ANT-LTEUS-OSM-02	698～960/1710～2700MHz 1/4λ 1.5dBi 無指向性アンテナ SMA (オス) コネクター付き
ANT-WDB-ARM-02	2.4GHzまたは5GHzで2dBi RP-SMA (オス) 無指向性ラバーダックアンテナ
ANT-WDB-ASM-03 BK	2.4GHzまたは5GHzで2dBi RP-SMA (オス) 無指向性ラバーダックアンテナ
ANT-GPS-CSM-04-3m BK	20dBi (1575～1605MHz) SMA (オス) 右旋円偏波 (RHCP) アクティブGPSアンテナ 3mケーブル

UC-3400Aシリーズ製品一覧

UC-3420A-T-LTE	ArmCortex-A53 クアッドコア 64ビットコンピューター,無線拡張機能
UC-3424A-T-LTE	ArmCortex-A53 クアッドコア 64ビットコンピューター,無線拡張機能,CANポート付き
UC-3430A-T-LTE-WiFi	ArmCortex-A53 クアッドコア 64ビットコンピューター,無線拡張機能,Wi-Fi 6内蔵
UC-3434A-T-LTE-WiFi	ArmCortex-A53 クアッドコア 64ビットコンピューター,無線拡張機能,Wi-Fi 6内蔵,CANポート付き
