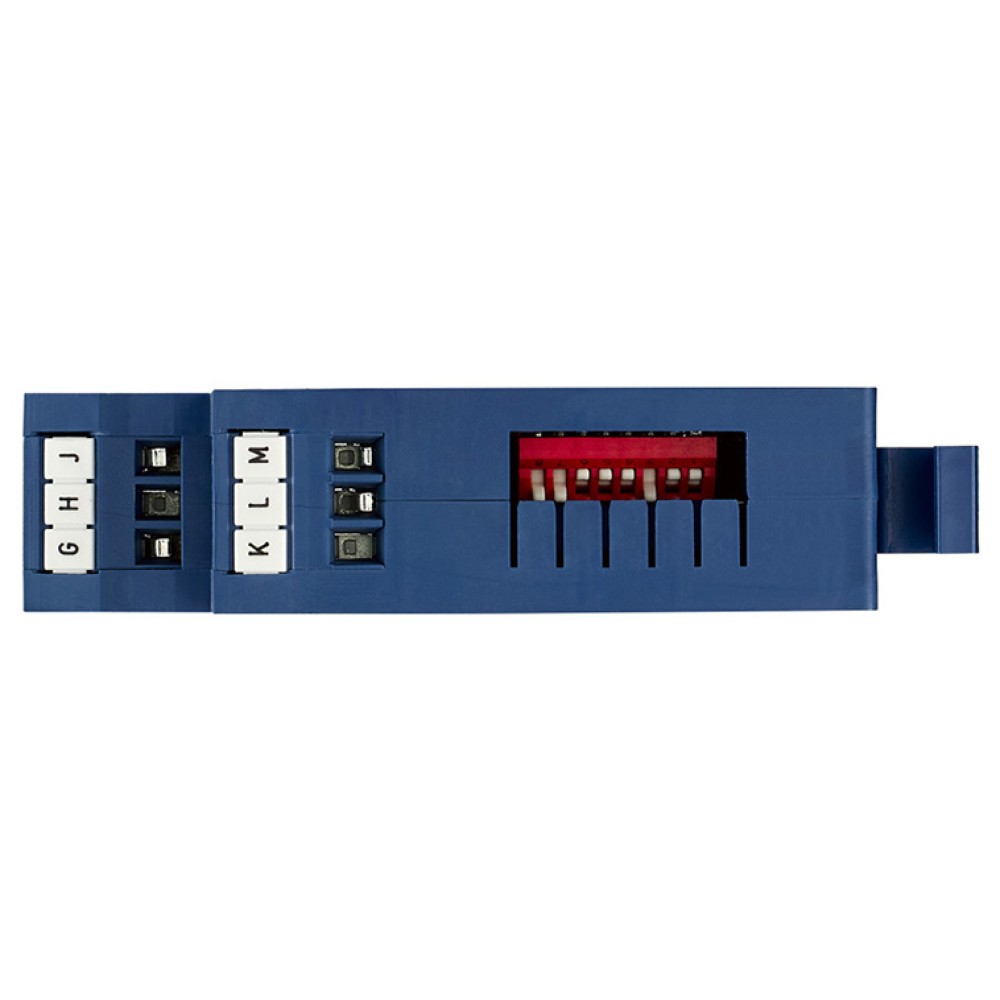

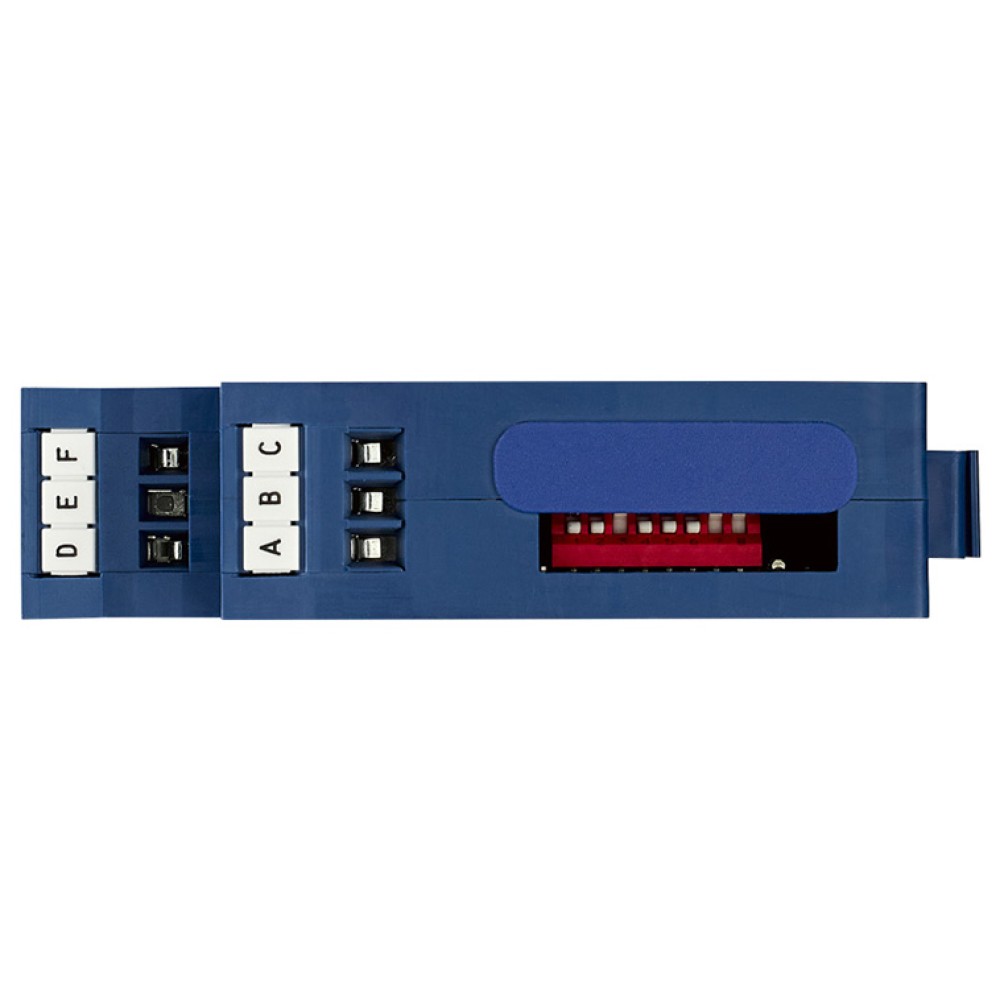

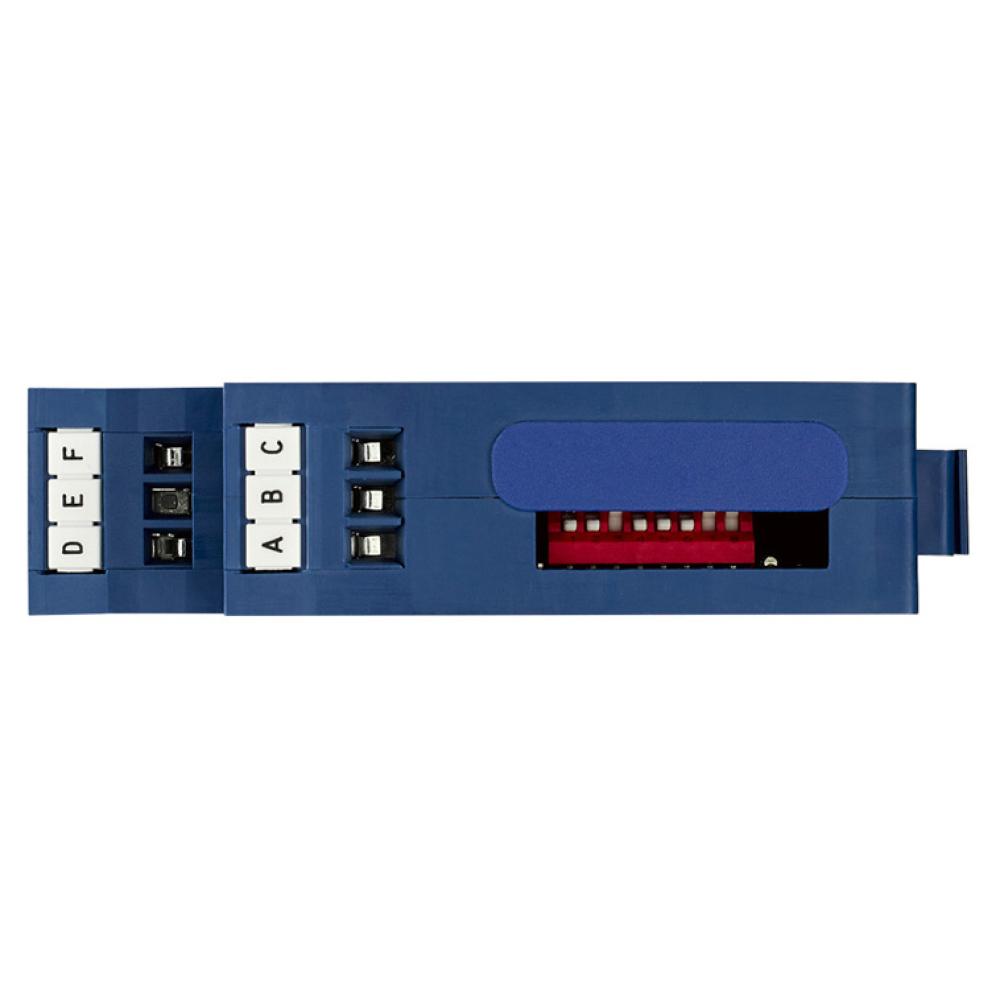

BB-485OPDR
産業用RS422/485 アイソレーションリピータ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- データを最大1.2km (4000フィート) 延長
- 2000Vの光学的アイソレーション データライン
- -40～80℃の動作温度範囲
- Modbus ASCII/RTU
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
485OPDRは、ネットワークの他の部分から機器を分離するために使用できる光学的に絶縁されたRS-422/485アイソレーションラインリピータです。リピータとして既存のネットワークの距離を更に1.2 km (4000フィート) 延長および一般的な32ノードの制限を超えて拡張を可能にします。データ信号と電源入力は、ターミナルブロックに接続します。過酷な産業環境でも600 Wのサージサプレッション機能が接続された機器を保護します。2線RS-485、4線RS-485およびRS-422をサポートします。リピータは、外部から供給される10〜30 VDC電源で動作します。エンクロージャには、標準35mmレールに容易にフィットする設計がされたDINレールマウントを備えています。
| RS-422/485 | |
| コネクタ | ターミナルブロック |
|---|---|

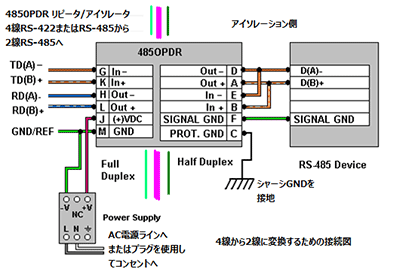

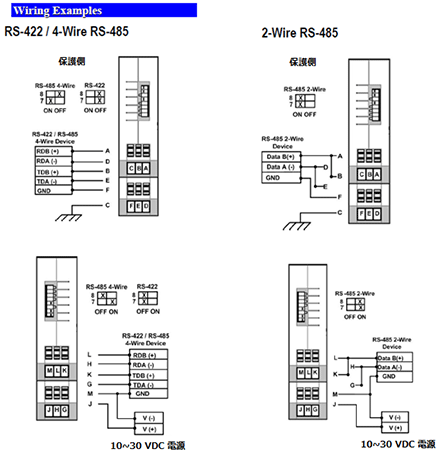

| 信号 | TDA(-), TDB(+), RDA(-),RDB(+), GND RS-422 4線、RS-485 2線 および 4線 アイソレート側の保護GND |
| アイソレーション | |
| 方式 | 光学的 |
| 定格 | 2000V |
| サージサプレッション | |
| 方式 | TVS |
| 定格 | 6.5V双方向アバランシェブレークダウンデバイス 500Wピーク電力損失 |
| レスポンスタイム | < 1 ピコ秒 |
| 産業用Bus | |
| Modbus ASCII/RTU | |
| 電源 | |
| コネクタ | ターミナルブロック |
| 電圧 | 10～30VDC |
| 消費電力 | 0.7W |
| 電源供給 | 外部電源が必要 |
| ターミナルブロック | |
| ワイヤサイズ | 24～14AWG |
| トルク | 14kgf-cm |
| LED表示 | |
| 2×データ (赤色) | データを送信したときに点滅するアイソレータの各サイドのデータLED |
| エンクロージャ | |
| 材質 | プラスティック |
| IP保護等級 | 20 |
| サイズ | 2.5 × 7.9 × 9.5 cm |

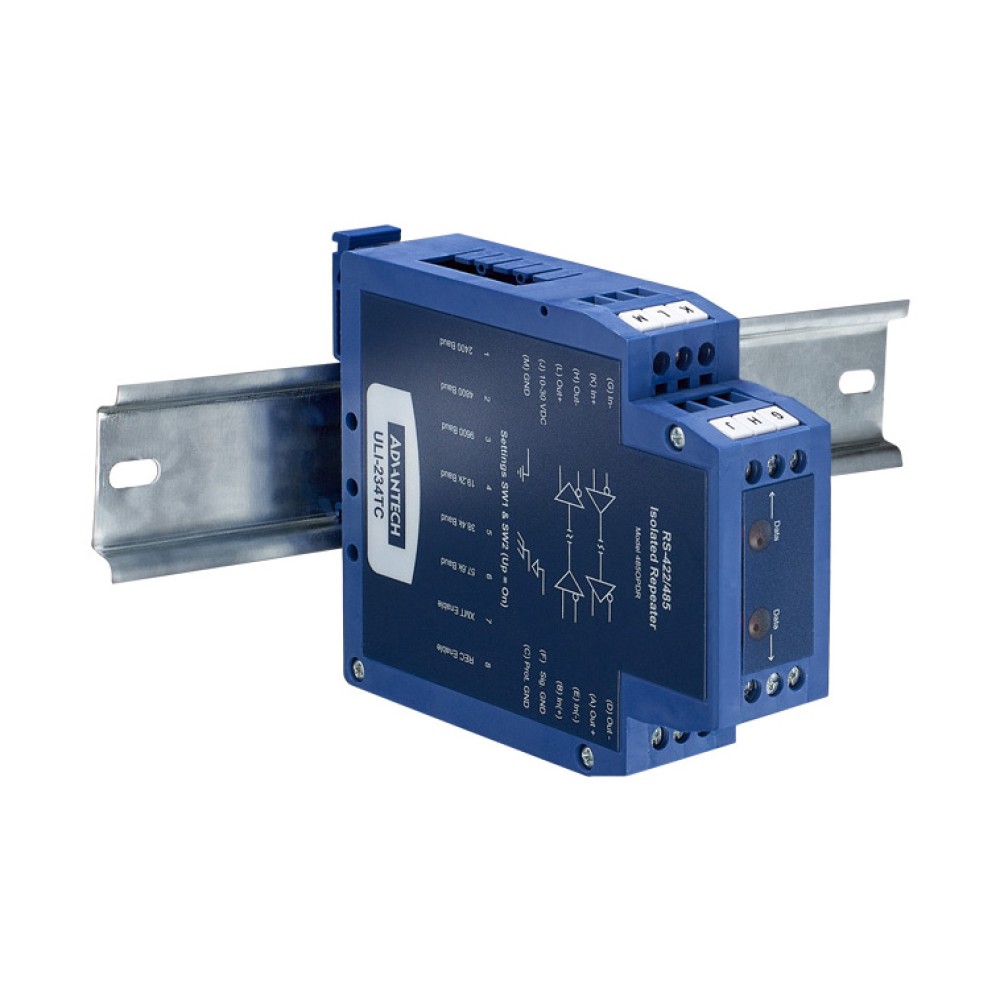

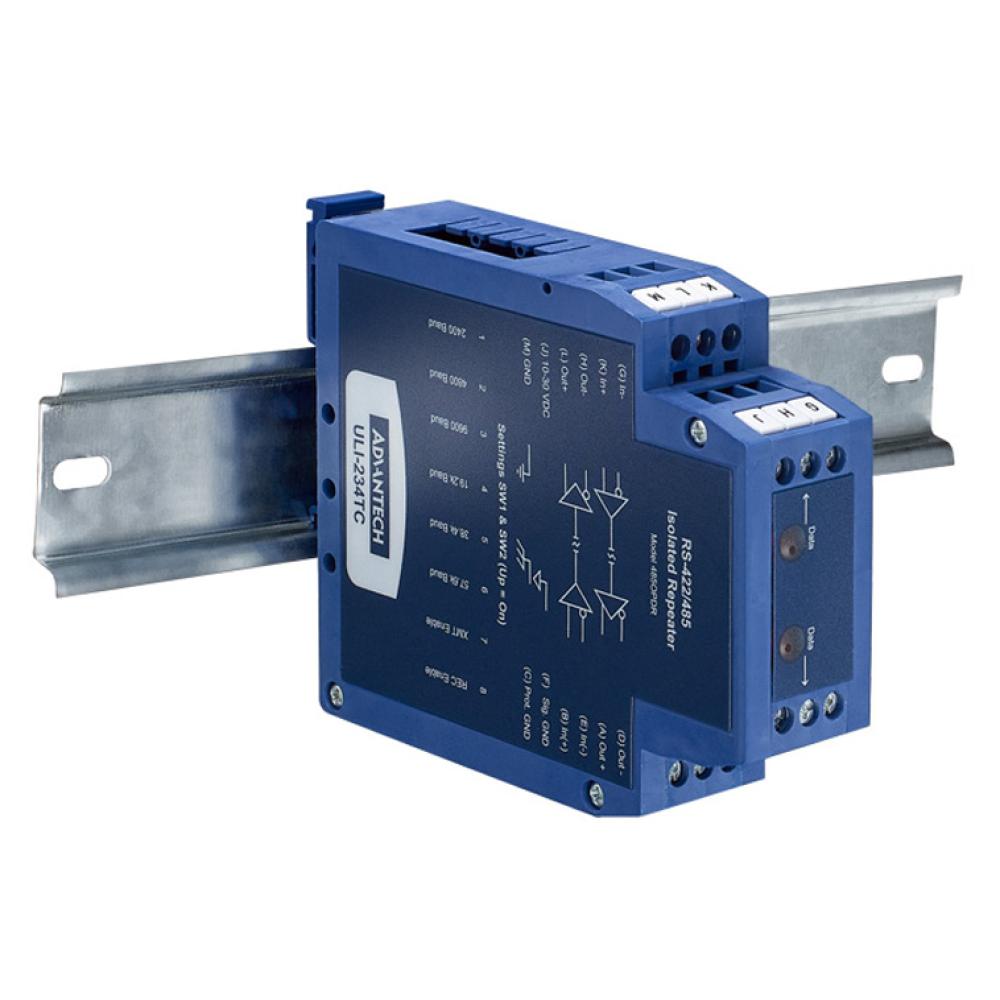

| マウンティング | 35mm DIN (パネルマウンティング用のアダプタも入手可能) |
| 環境 | |
| 動作温度 | -40～80℃ |
| 保管温度 | -40～85℃ |
| 動作湿度 | 0～95% 結露なきこと |
| MTBF | 225,299時間 |
| MTBF計算式 | MIL217F 部品点数法 |
| 認証 | CE、FCCcULus、File E222870 |

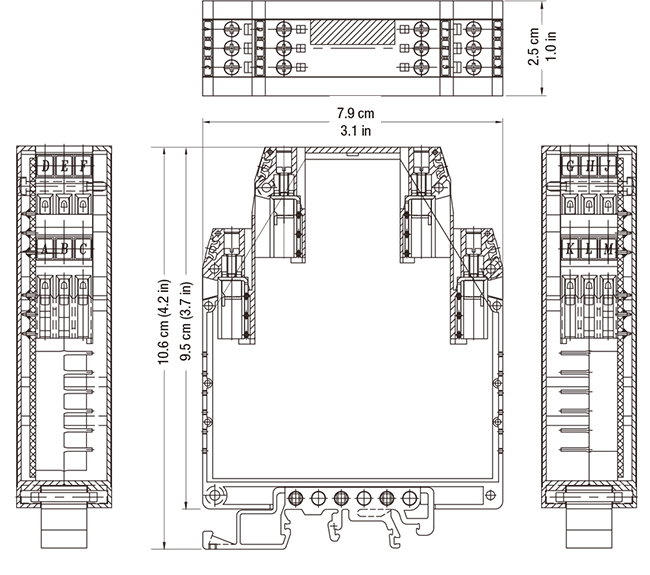

サイズ (単位=mm)
| BB-485OPDR | 産業用RS-422/RS-485アイソレーション リピータ |
|---|
