BB-485OP
光学的アイソレーション RS422/485リピータ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 2 kVアイソレーション
- RS-485ネットワークに更に32ノードを追加
- RS-422 または 2線 および 4線RS-485
- Modbus
- UL認証
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ

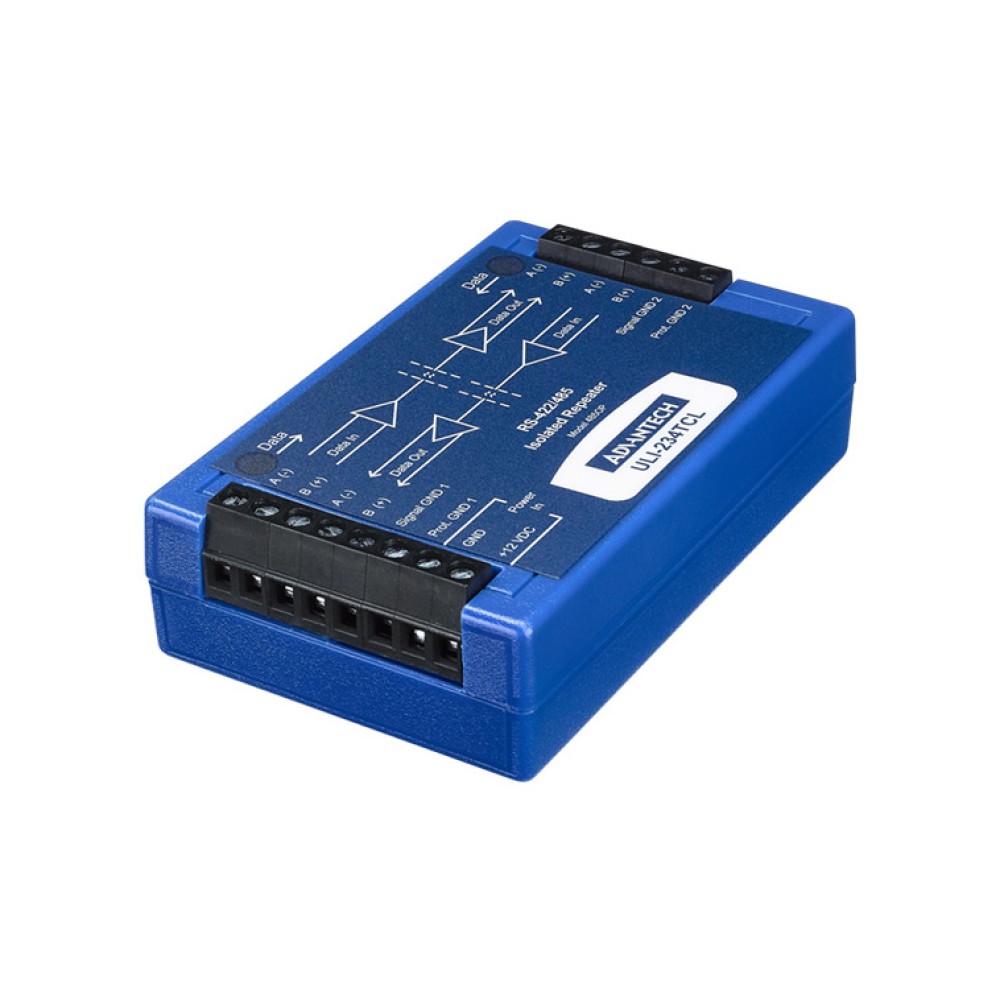

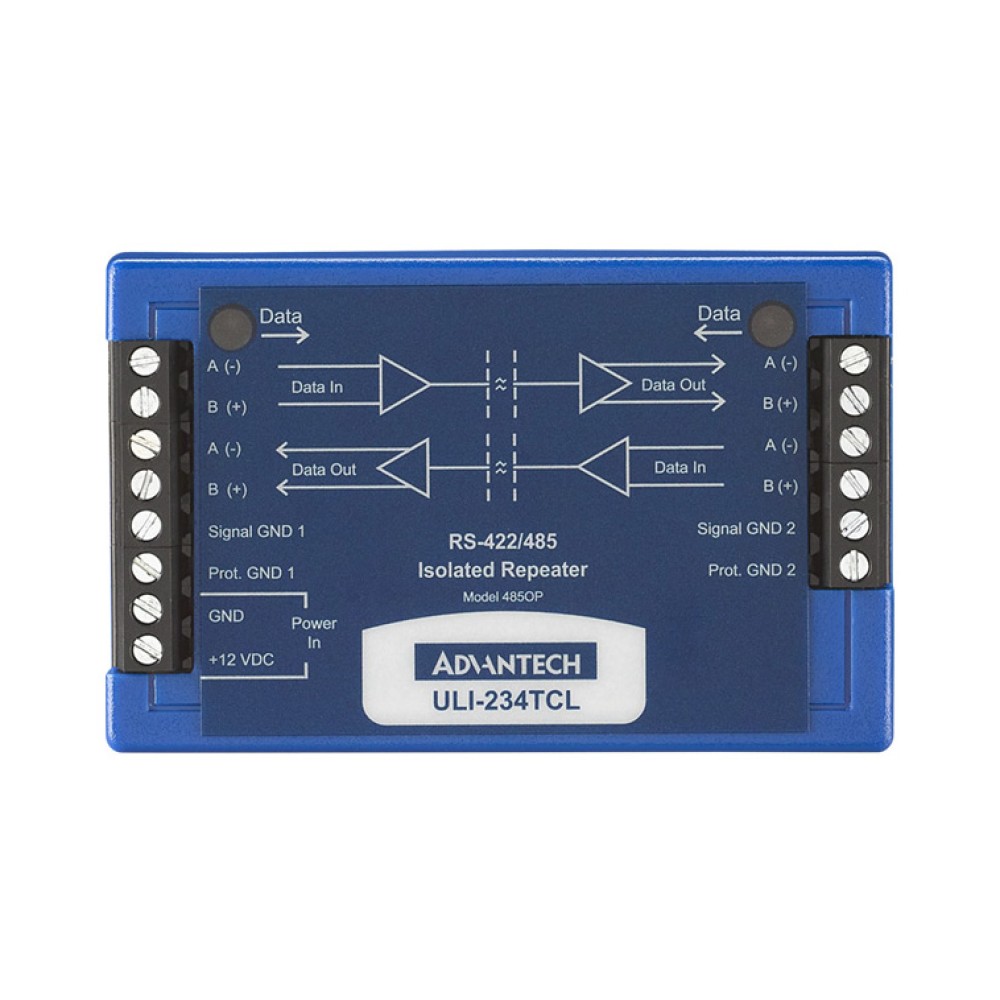

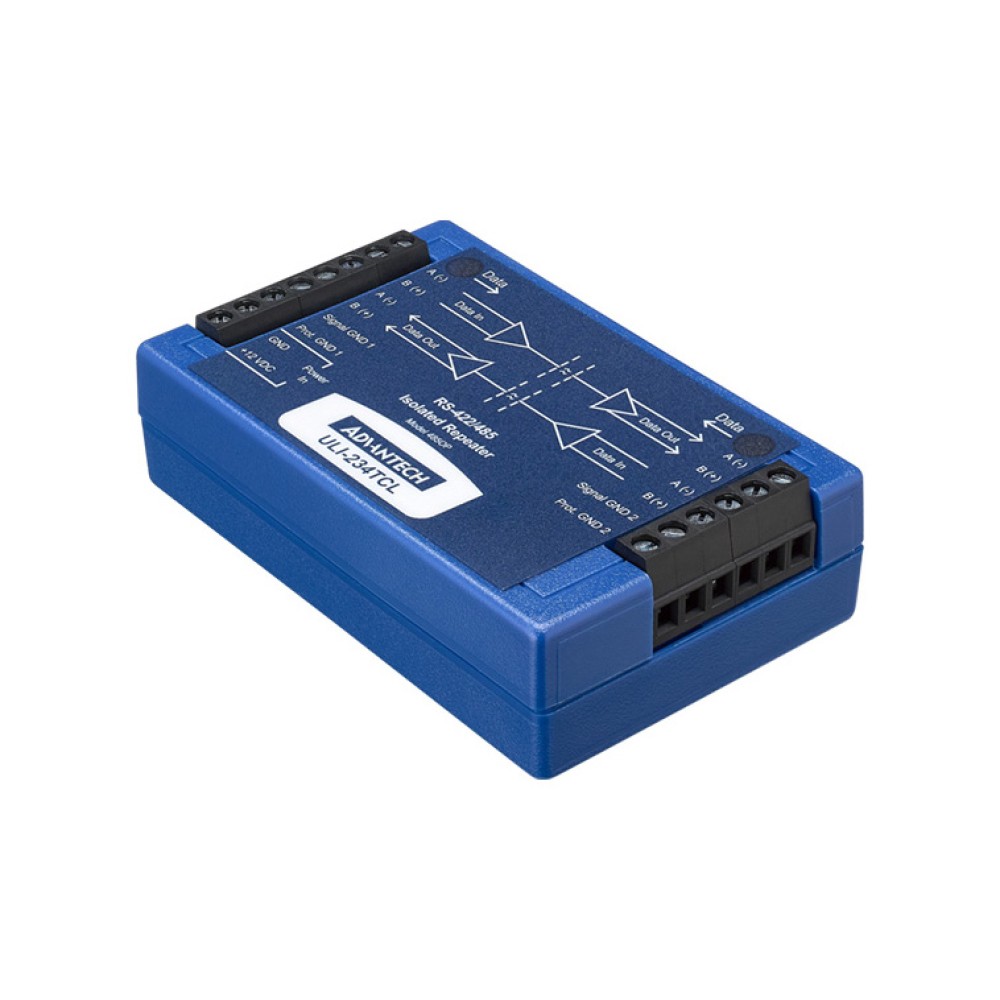

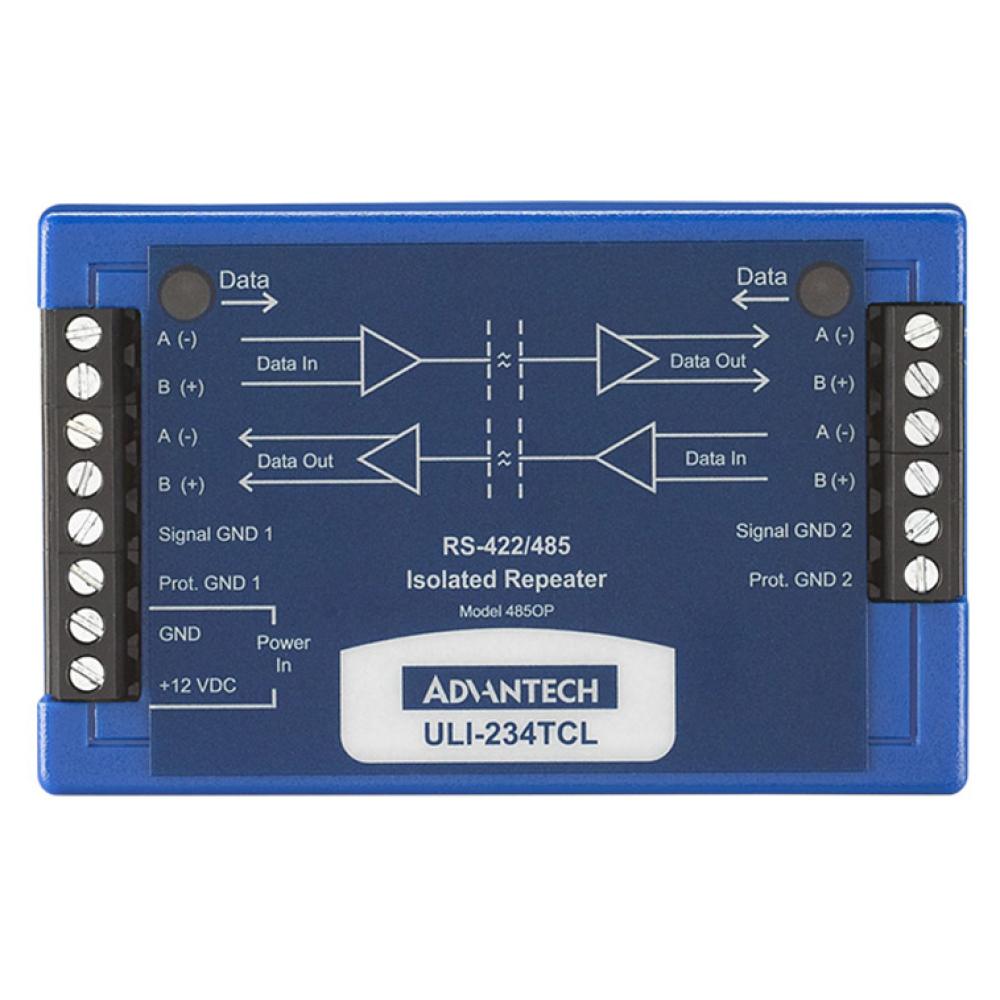

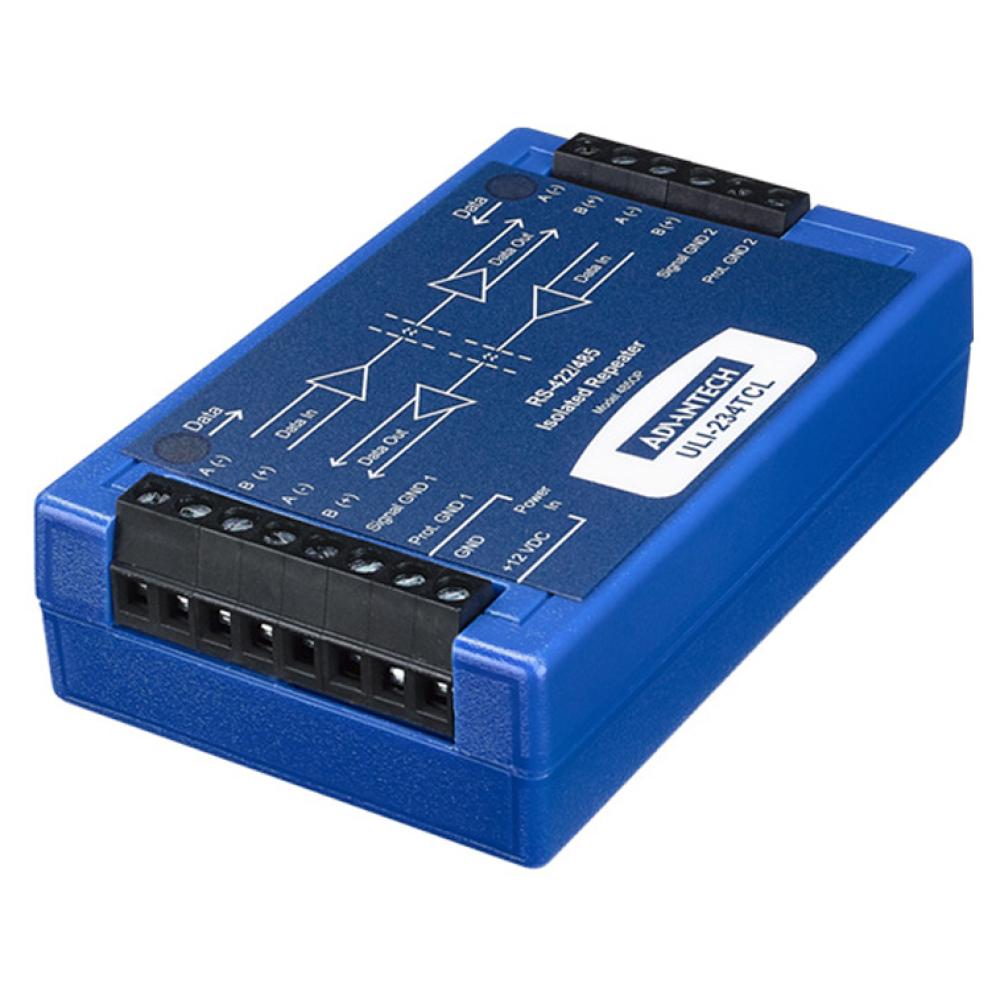

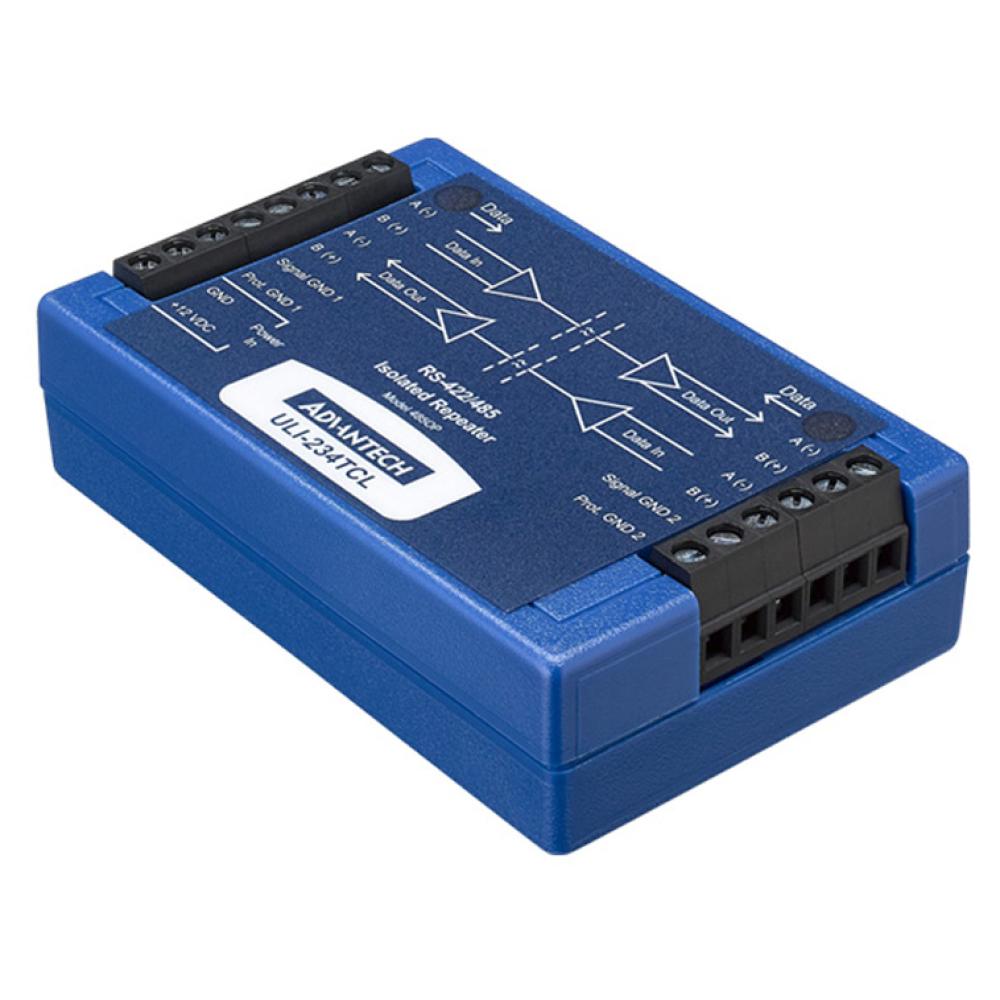

485OPは、光学的にアイソレーションされたRS-422/485信号リピータです。データラインの2 kVアイソレーションに加え、RS-422/485回路を更に1.2km (4,000フィート) と距離が倍となる延長を可能にします。その他の利点としては、更に別の32ノードをRS-485ネットワークに追加し2線式および4線式システムを接続できます。コンパクトな設計により殆どどこにでもフィットします。ターミナルブロックにより簡単に設置ができます。ラベル上に結線図が印刷されているので確実な配線が可能。12 VDC電源を必要とします。
| シリアルプロトコル | |
| RS-422 4線 RS-485 2線 RS-485 4線 | |
| アイソレーション | |
| ライン保護 | データライン |
| 方式 | 光学方式 |
| 定格 | 2000V |
| サージサプレッション | |
| ライン保護 | データライン |
| 方式 | TVS |
| 定格 | 6.5V 双方向、600W ピーク電力損失 |
| 産業用BUS | |
| Modbus ASCII/RTU | |
| 電源 | |
| コネクタ | ターミナルブロック |
| 電圧 | 10～14VDC |
| 消費電力 | 1.0W |
| 電源供給 | 附属のAC電源アダプタ または 他の12VDC電源 |
| 電源アダプタ | |
| 入力電圧 | 120VAC (USA)、220～240VAC (EU、UK) |
| 入力コネクション | ACブレード US、EU、UK、AU、CN & JP |
| 出力コネクション | USA：先端メッキのリード線 EU：UK BS-1363 プラグ、ジャック UK：Euro CEE7/7 プラグ、ジャック |
| 出力電流 | 500mA |
| 出力電力 | 6W |
| 効率レベル | VI |
| 出力電圧 | 12VDC |
| ターミナルブロック | |
| ワイヤサイズ | 22～14AWG |
| トルク | 0.5Nm |
| LED表示 | |
| 2 × DATA (赤色) | データ受信時点滅 |
| エンクロージャ | |
| 材質 | プラスティック |
| IP保護等級 | 30 |
| サイズ | 9.7 × 6.1 × 2.5 cm |
| マウンティング | インライン |
| 環境 | |
| 動作温度 | 0～55℃ |
| 動作湿度 | 0～95% 結露なきこと |
| MTBF | 453,103時間 |
| MTBF計算方法 | 部品点数法 |
| 認証 | |
| CE、FCC cULus、File E222870 | |
| 2004/108/EC | EMC指令 |
| 2011/65/EU | RoHS指令 |
| EN 55022:2010 +AC:2011 | 情報技術装置 エミッション クラスB |
| EN 55024:2010 | 情報技術装置 イミュニティ (軽工業環境) |
| EN 61000-4-2:2009 | 静電気放電 イミュニティ |
| EN 61000-4-3:2006 +A2:2010 | 放射電磁界 イミュニティ |
| EN 61000-4-4:2012 | ファスト・トランジェントバースト イミュニティ |
| EN 61000-4-6:2009 | 高周波伝導 イミュニティ |

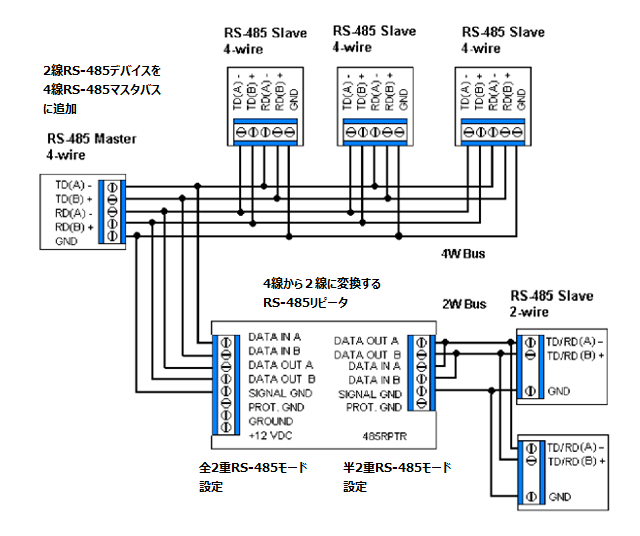

RS-485 (4線式)、RS-485 (2線式) および 4線から2線への変換

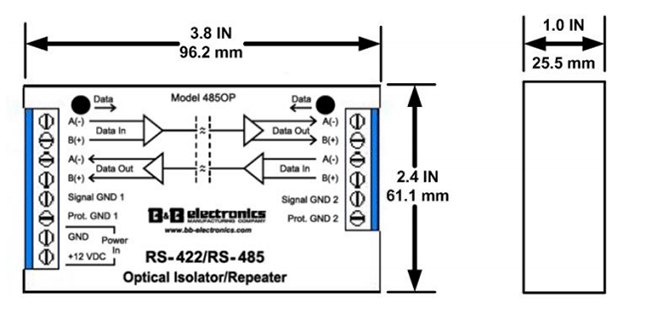

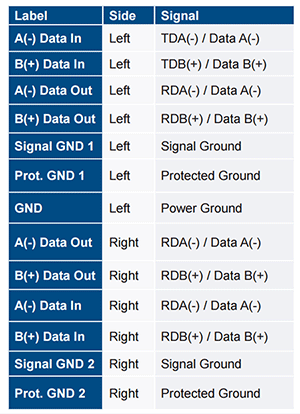

結線表 および サイズ
