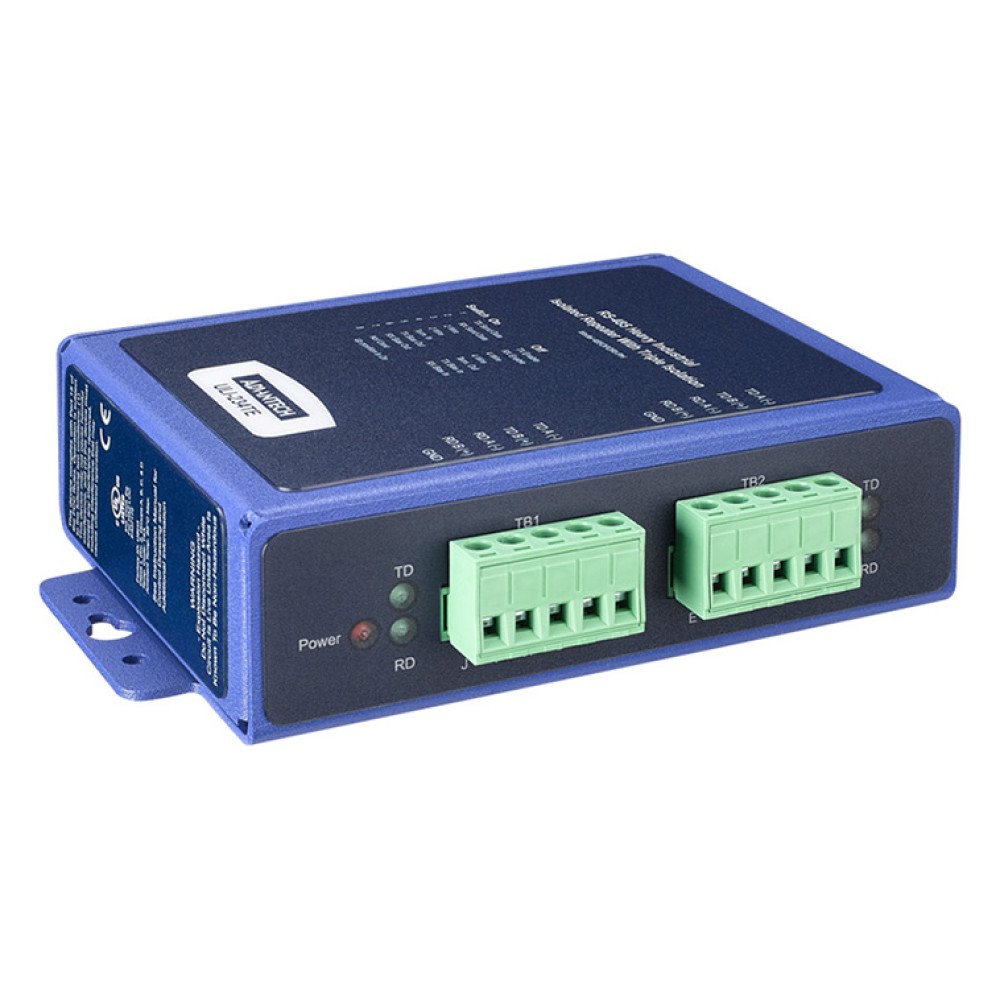

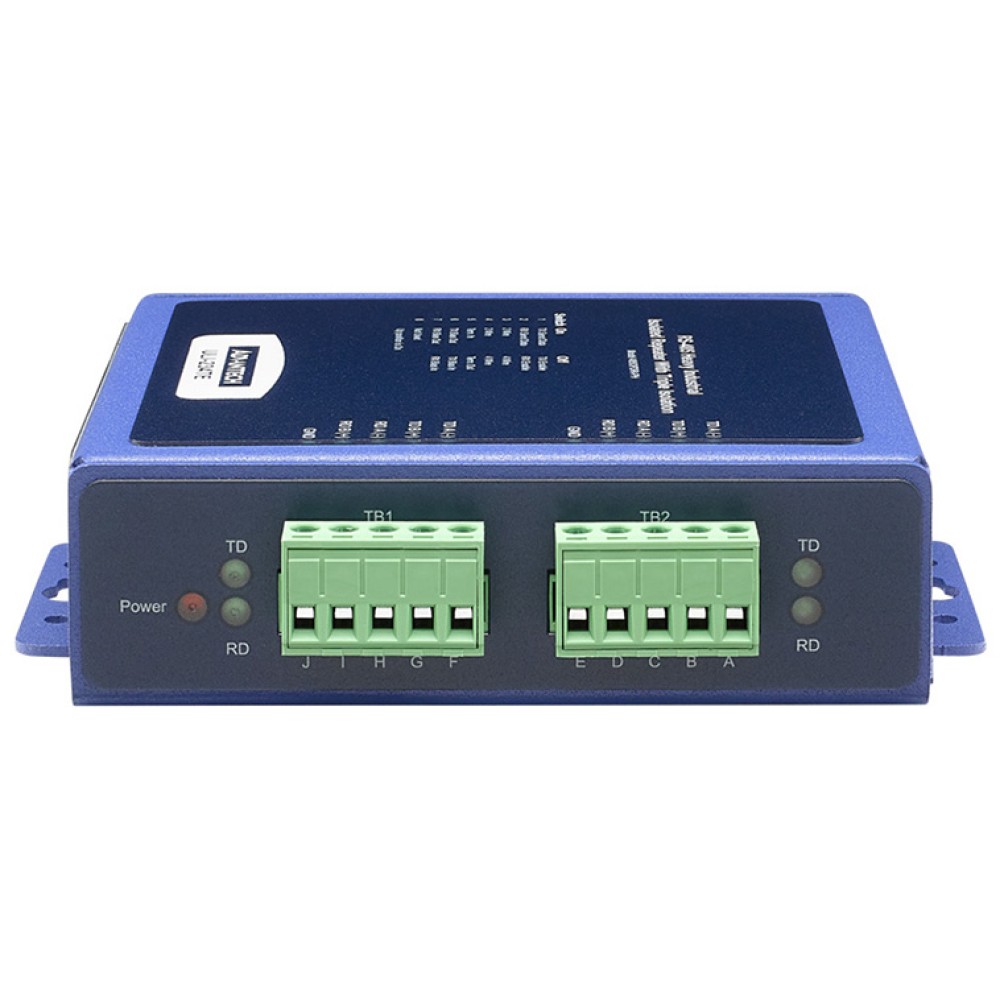

BB-485OPDRI-PH
産業用RS-422/485 アイソレーションリピータ
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEEE-61850-3, IEEE-1613
- NEMA TS2
- -40～85℃動作温度
- 堅牢なIP30保護等級のメタルパネルマウントケース
- 50Gの衝撃, 4Gの振動
- 2kVのトリプルアイソレーション
- 10～48VDCの電源入力
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
485OPDRI-PHは、重工産業環境用RS-422/485アイソレーションリピータです。産業環境向けに堅牢に設計され、業界で最も厳しいコンプライアンステストに合格しています。IEC 61850-3およびIEEE 1613の要件を満たすため、電力変電所のインストレーションに適しています。これらの仕様は、輸送アプリケーションで使われるNEMA TS1/TS2要件よりも更に厳しくなっています。両方のデータポートの強力なアイソレーションが、グランドループやサージによる障害から機器およびデータを保護します。電源回路のアイソレーションが第3の保護を追加しています。
堅牢なIP30保護等級のメタルケースに収納され、全二重または半二重RS-422/485信号を更に1200m延長し、ネットワークに更に32個のノードを追加することができます。DIPスイッチを設定することなくbit-wiseイネーブル回路によりデータレートを自動的に検出します。

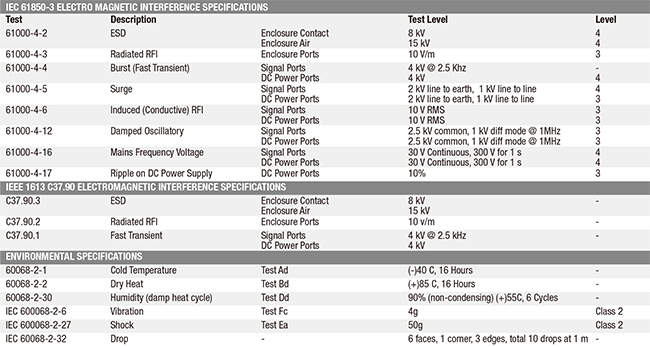

| シリアル技術 | |
| RS-422 | TDA(-)、TDB(+)、RDA(-)、RDB(+) |
|---|---|
| RS-485 4線 | TDA(-)、TDB(+)、RDA(-)、RDB(+) |
| RS-485 2線 | Data A(-)、Data B(+) |
| RS-422/485 接続 | 5極、取り外し可能なターミナルブロック |
| データレート | 1.2～115.2kbps |
| アイソレーション | 2kV RMS、1分 |
| サージ保護 | 600Wピーク電力損失、クランピングタイム < 1ピコ秒 |
| 産業用バス | MODBUS ASCII/RTU |
| バイアス抵抗 | 内蔵、切替可能、1.2kΩ XMT/RCV |
| 終端抵抗 | 内蔵、切替可能、120Ω |
| 電源 | |
| 電源供給 | 外部電源 |
| 電源コネクタ | 2極、取り外し可能なターミナルブロック |
| 入力電圧 | 10～48VDC (最大56VDC) |
| 消費電力 | 標準0.5W (終端時2.3W) |
| ターミナルブロック | |
| ワイヤサイズ | 28～12AWG、カッパーワイヤのみ |
| ピッチ | 5.08mm |
| 絶縁抵抗 | ≥500MΩ @ 500VDC |
| 最大トルク | 5kgf-cm |
| 表示 | |
| Power | 赤色 LED |
| TD/RD (各ポート) | 緑色 LED |
| メカニカル | |
| サイズ | 13.24 × 9.29 × 3.30 cm |
| エンクロージャ | IP30保護等級 メタル、パネルマウント |
| 重量 | 208.65g |
| MTBF | 122,832時間 |
| MTBF 計算方法 | 部品点数法 |
| 環境 | |
| 動作温度 | -40～85℃ |
| 保管温度 | -40～85℃ |
| 動作湿度 | 0～95% 結露なきこと |
| 認証 | |
| 承認 | FCC、CE、IEC 61850-3、IEEE 1613、UL C1 D2、File: E245458、NEMA TS2 |

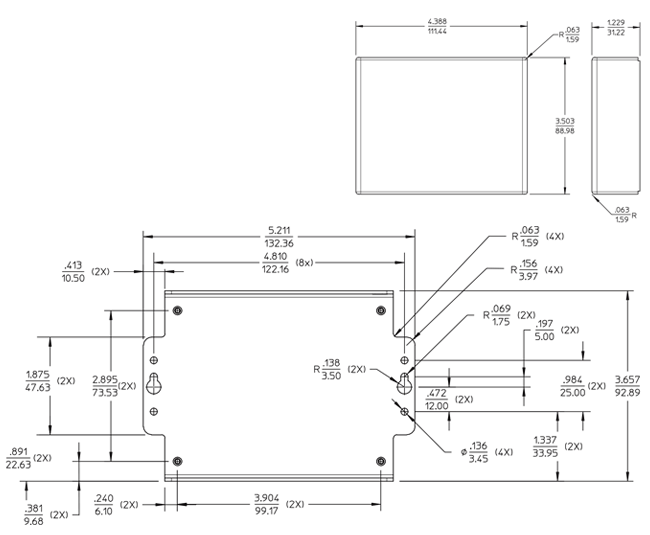

サイズ (単位=mm)
| BB-485OPDRI-PH | 重工業産業用RS-232C・ツー・RS-422/485アイソレーションリピータ |
|---|
アクセサリ
| MDR-40-24 | DINレールマウント電源 24VDC 1.7A 出力 |
|---|
ULI-234シリーズ 製品一覧
| BB-485OP | 光学的アイソレーション RS422/485リピータ |
| BB-485OPDR | 産業用RS422/485 アイソレーションリピータ |
| BB-485OPDR-HS | 産業用ハイスピード,アイソレーション,RS-422/485 リピータ |
| BB-485OPDRI | 産業用RS422/485 アイソレーションリピータ |
| BB-485OPDRI-PH | 産業用RS-422/485 アイソレーションリピータ |
