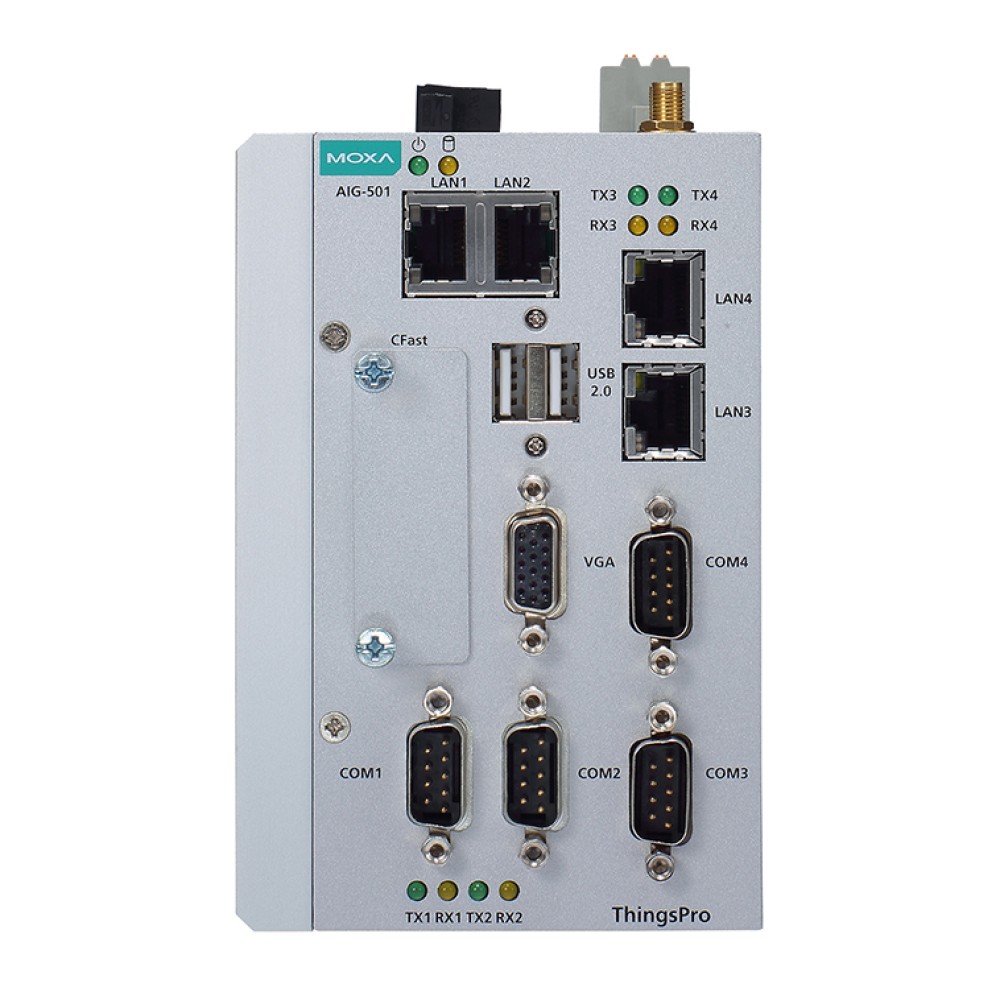

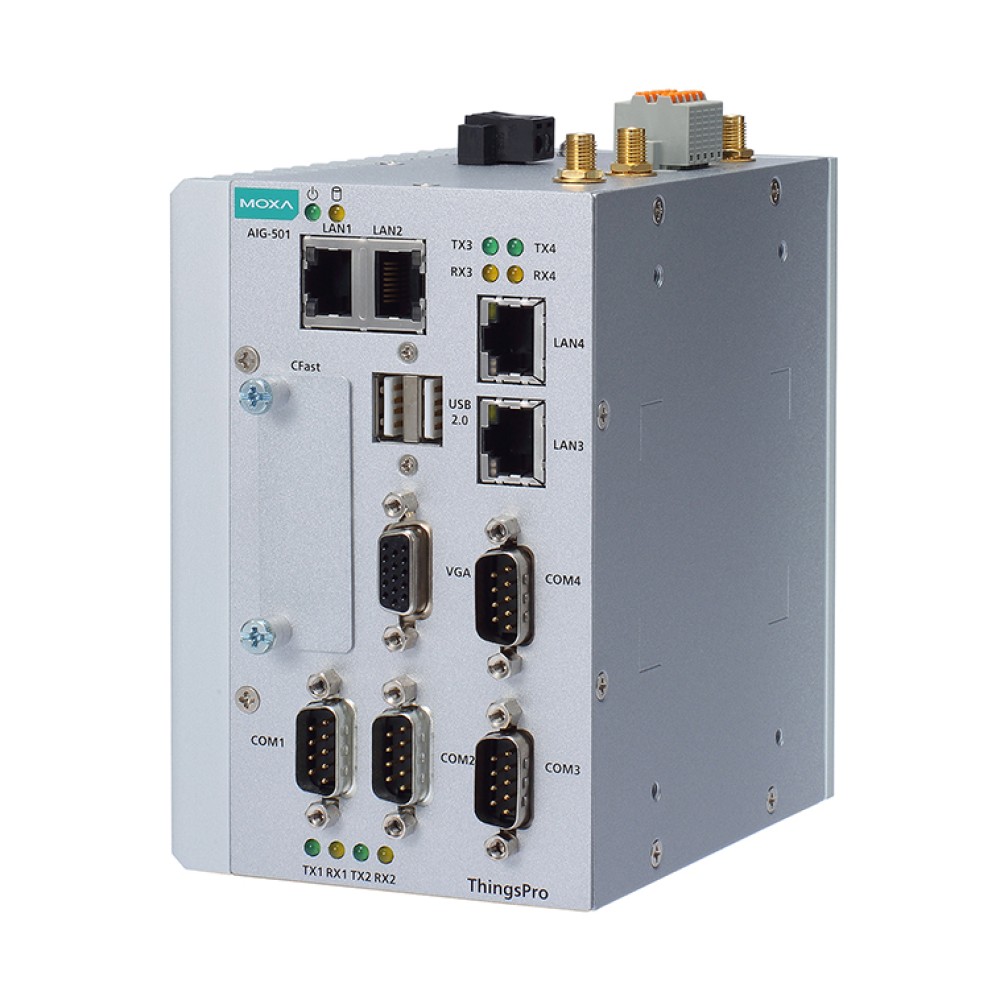

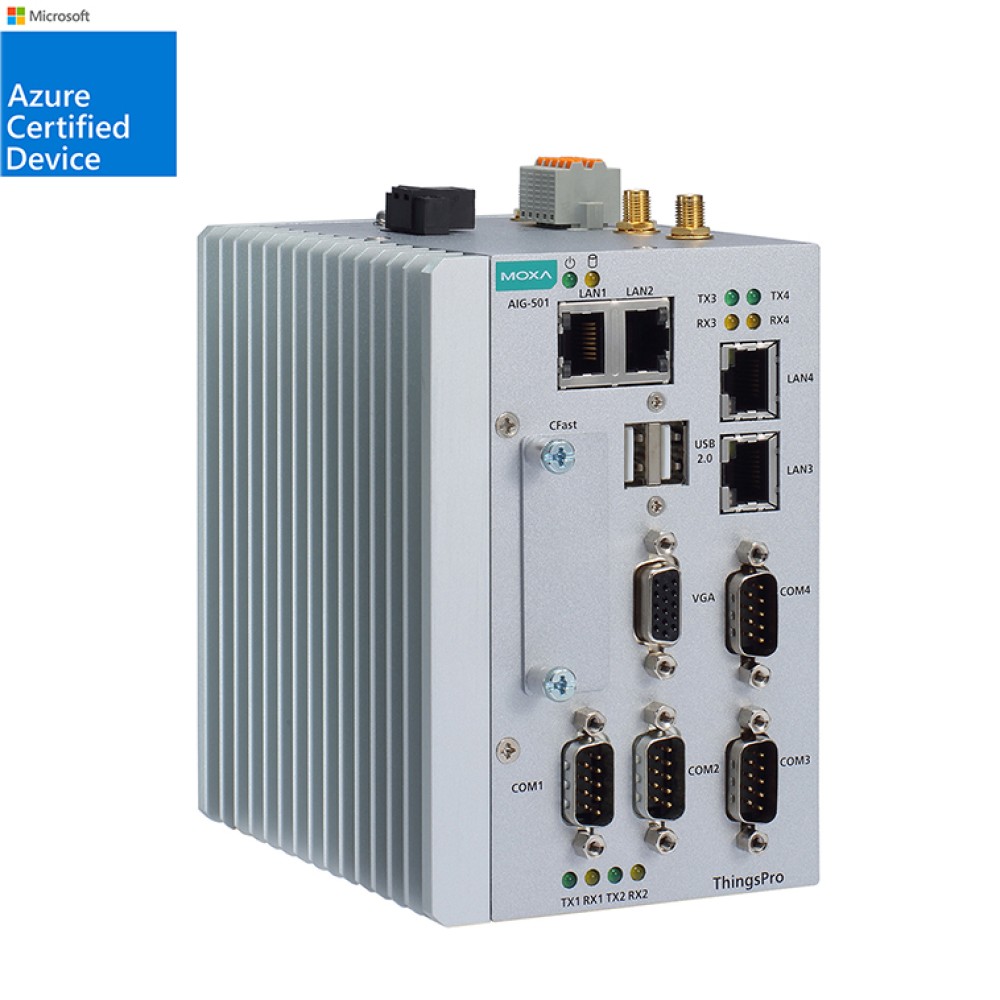

AIG-501-T-EU-AZU-LX
Intel Atom® クアッドコア 1.91GHzプロセッサー,高度なIIoTゲートウェイ,ヨーロッパ地域用LTEモジュールプリインストール
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ThingsPro Edgeソフトウェアによるデータ収集とデバイス管理を簡素化します。
- ThingsPro EdgeおよびAzure IoT Edgeとのシームレスな統合により、容易で信頼性が高く、しかもセキュアなクラウドコネクティビティが可能です。
- ThingsPro Proxy utilityで簡単なデバイスプロビジョニングをサポートします。
- 堅牢なOTA機能の提供により、ソフトウェアアップグレード中のシステム障害を防ぎます。
- 悪意のあるsoftware-injection attack (ソフトウェアインジェクション攻撃) を防ぐためのセキュアブートを搭載しています。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
AIG-500シリーズIIoTゲートウェイは、産業用IoTアプリケーション、特に厳しい動作環境にある分散型サイトや無人化サイトに対応するための高度な設計がされています。ThingsPro EdgeおよびAzure IoT Edgeソフトウェアは、AIG-500シリーズにプリロードおよびシームレスに統合されると共に、Azure Cloud solutionを使用して、データ収集とデバイスマネージメントに必要な、容易で信頼性の高いセキュアなsensor-to-cloudコネクティビティを実現します。ThingsPro Proxyユーティリティを使用することにより、デバイスのプロビジョニングプロセスがこれまで以上に容易になりました。また、堅牢なOTA機能により、ソフトウェアアップグレード時のシステム障害を心配する必要もありません。セキュアブート機能を有効にすることで、AIG-500シリーズのブートプロセスを有効にできるので、悪意のあるソフトウェアインジェクション攻撃を防止することが可能です。
| コンピューター | |
| CPU | Intel Atom® Processor E3845 (2M Cache、1.91GHz) |
|---|---|
| グラフィックコントローラー | Intel® HD Graphics |
| DRAM | 4GB DDR3L |
| ストレージプレインストール | 32GB CFast GB eMMC |
| プレインストールOS | Linux Debian 9、Kernel 4.9 |
| コンピューターインターフェース | |
| TPM | TPM v2.0 |
| イーサネットポート | オートセンシング10/100/1000Mbpsポート (RJ45コネクター)×4 |
| シリアルポート | RS-232C/422/485ポート×4、ソフトウェアセレクタブル (DB9/M) |
| デジタル入力 | DI×4 |
| デジタル出力 | DO×4 |
| USB 2.0 | USB 2.0 hosts×2、type-Aコネクター |
| Wi-Fiアンテナコネクター | AIG-501-T-AZU-LX：RP-SMA×2 |
| セルラーアンテナコネクター | AIG-501-T-US-AZU-LX：SMA×2 AIG-501-T-EU-AZU-LX：SMA×2 AIG-501-T-AP-AZU-LX：SMA×2 |
| GPSアンテナコネクター | AIG-501-T-US-AZU-LX：SMA×1、AIG-501-T-AP-AZU-LX：SMA×1、AIG-501-T-EU-AZU-LX：SMA×1 |
| SIM数 | 1 |
| 拡張ポート | AIG-501-T-AZU-LX：mPCIeスロット×1 |
| SIMフォーマット | Mini |
| ビデオ出力 | VGA×1、15ピン D-subコネクター (female) |
| イーサネットインターフェース | |
| 磁気絶縁保護 | 1.5kV (ビルトイン) |
| シリアルインターフェース | |
| コネクター | DB9/M |
| ボーレート | 300bps～921.6kbps |
| データビット | 5、6、7、8 |
| フロー制御 | ADDC® (automatic data direction control)：RS-485、RTS/CTS、XON/XOFF |
| パリティ | None、奇数、偶数、スペース、Mark |
| ストップビット | 1、1.5、2 |
| アイソレーション | N/A |
| シリアル信号 | |
| RS-232C | TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND |
| RS-422 | Tx+、Tx-、Rx+、Rx-、GND |
| RS-485-2線 | Data+、Data-、GND |
| RS-485-4線 | Tx+、Tx-、Rx+、Rx-、GND |
| デジタル入力 | |
| コネクター | スプリングタイプ Euroblockターミナル |
| センサータイプ | ドライコンタクト |
| ドライコンタクト | Off：open On：short to GND |
| アイソレーション | None |
| デジタル出力 | |
| コネクター | スプリングタイプ Euroblockターミナル |
| 電流定格 | 10mA (最大) すべてのチャネルの合計 |
| I/O Type | Sink |
| アイソレーション | None |
| セルラーインターフェース | |
| セルラー規格 | LTE CAT-4 |
| 周波数オプション (US) | LTE Band 2 (1900MHz) /LTE Band 4 (1700MHz) /LTE Band 5 (850MHz) /LTE Band 12 (700MHz) /LTE Band 13 (700MHz) /LTE Band 14 (700MHz) /LTE Band 66 (1700MHz) /LTE Band 71 (600MHz) UMTS/HSPA Band 2 (1900MHz) /Band 4 (1700MHz) /Band 5 (850MHz) Carrier Approval：Verizon、AT&T |
| 周波数オプション (EU) | LTE Band 1 (2100MHz) /LTE Band 3 (1800MHz) /LTE Band 7 (2600MHz) /LTE Band 8 (900MHz) /LTE Band 20 (800MHz) /LTE Band 28A (700MHz) UMTS/HSPA Band 1 (2100MHz) /Band 3 (1900MHz) /Band 8 (900MHz) |
| 周波数オプション (APAC) | LTE Band 1 (2100MHz) /LTE Band 3 (1800MHz) /LTE Band 5 (850MHz) /LTE Band 8 (900MHz) /LTE Band 9 (MHz) /LTE Band 18 (850MHz) /LTE Band 19 (850MHz) /LTE Band 28 (700MHz) UMTS/HSPA Band 1 (2100MHz) /Band 5 (850MHz) /Band 6 (800MHz) /Band 8 (900MHz) /Band 19 (800MHz) |
| GPSインターフェース | |
| 受信タイプ | GPS/GLONASS/BeiDou/Galileo/QZSS |
| 精度 | 0.8m |
| 収集感度 | -147dBm |
| 感度 | コルドスタート：-145dBm トラッキング：-160dBm |
| LEDインジケータ | |
| システム | 電源×1 ストレージ×1 |
| LAN | 2/ポート (10/100/1000 Mbps) |
| シリアル | 2/ポート (Tx、Rx) |
| ThingsProソフトウェア | |
| ThingsPro Proxy Utility | Yes |
| Azure IoT Edge統合 | Yes |
| ThingsPro Edgeプリロード | Yes |
| 電源パラメーター | |
| 入力電圧 | 12～36VDC |
| 電源コネクター | ネジ止め Euroblockターミナル |
| 電力消費 | 30W (最大) |
| 入力電流 | 2.5A @ 12VDC |
| 信頼性 | |
| 自動リブートトリガ | 外部WDT (ウォッチドッグタイマー) |
| メカニカル | |
| ハウジング | メタル |
| インストレーション | DIN-railマウンティング (w/オプションキット)、ウォールマウンティング (w/オプションキット) |
| IP保護等級 | IP20 |
| サイズ | 132×122×87mm |
| 重量 | 1,340g |
| 環境 | |
| 相対湿度 | 5～95% (結露なきこと) |
| 動作温度 | -40～70℃ |
| 保管温度 (パッケージ含む) | -40～75℃ |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-64 |
| 規格 および 認証 | |
| 安全 | EN 62368-1、UL 60950-1 |
| EMC | EN 55032/35、EN 61000-6-2/-6-4 |
| EMI | CISPR 32、FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触:4 kV;気中:8 kV IEC 61000-4-3 RS:80MHz～1 GHz:10 V/m IEC 61000-4-4 EFT:電源:2 kV;信号:1 kV IEC 61000-4-5 サージ:電源:1 kV;信号:1 kV IEC 61000-4-6 CS:10 V IEC 61000-4-8 PFMF |
| RED | EN 300 328 EN 301 893 EN 301 489-1/17/19/52 EN 301 511 EN 301 908-1 EN 303 413 EN 62311 |
| グリーン製品 | RoHS、CRoHS、WEEE |
| ハザードロケーション | Class I Division 2、ATEX |
| MTBF | |
| 時間 | 441,032時間 (AIG-501-T-US-AZU-LX、AIG-501-T-EU-AZU-LX、AIG-501-T-AP-AZU-LX) 453,637 時間 (AIG-501-T-AZU-LX) |
| 基準 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 3年 |
| 詳細 | MOXA社 製品保証方針 |
外観図
サイズ (単位 = mm)
| AIG-501-T-EU-AZU-LX | CPU：1.91GHz RAM：4GB ストレージ：32GB TPM：内蔵 mPCIe Slot：ヨーロッパ地域用LTEモジュールプリインストール 動作温度：-40～70℃ |
|---|
アクセサリー (別売り)
| 電源配線 | ||
| CBL-PJTB-10 | ノンロックバレルプラグ – ベアワイヤーケーブル | |
|---|---|---|
| Mini DB9F-to-TB | DB9/F – ターミナルブロックコネクター | |
| Wi-Fiワイヤレスモジュール | ||
| UC-8200-WLAN22-AC | ワイヤレスパッケージ (Wi-Fiモジュール、スクリュー×2、スペーサー×2、ヒートシンク×1、pad×1を搭載したUC-8200 V2.0以降用) | |
| アンテナ | ||
| ANT-LTEUS-ASM-01 | GSM/GPRS/EDGE/UMTS/HSPA/LTE 1dBi 全方向性ラバーダックアンテナ | |
| ANT-LTE-ASM-04 BK | 704～960/1710～2620MHz LTE 全方向性スティックアンテナ 4.5dBi | |
| ANT-LTE-OSM-03-3m BK | 700-2700MHz 2G/3G/4Gアプリケーション用に特別に設計されたマルチバンドアンテナ 3m | |
| ANT-LTE-ASM-05 BK | 704-960/1710-2620MHz LTEスティックアンテナ 5dBi | |
| ANT-LTE-OSM-06-3m BK MIMO | 700-2700/2400-2500/5150-5850MHzの周波数に対応したネジ留め式取り付けオプション付きマルチバンドアンテナ | |
| ANT-WDB-ARM-0202 | 2dBi (2.4GHz) または 2dBi (5GHz) RP-SMA (male) デュアルバンド全方向性アンテナ | |
| ANT-GPS-OSM-03-3m BK | 3dBi (1575.42MHz) SMA (male) 全方向性磁気ベースパッシブGPSアンテナ 3m | |
| ANT-GPS-OSM-05-3M | 26dBi (1575.42MHz) SMA (male) 全方向性アクティブGPSアンテナ 3m | |
| DIN-Railマウンティングキット | ||
| MC-1100 DIN-Rail Kit | DINレール取り付けキット ネジ×4 | |
| ウォールマウンティングキット | ||
| UC-8200 Wall-mounting Kit | UC-8200用ウォールマウンティングキット M3ネジ×4 | |
