ATEN

CL3000NJJS

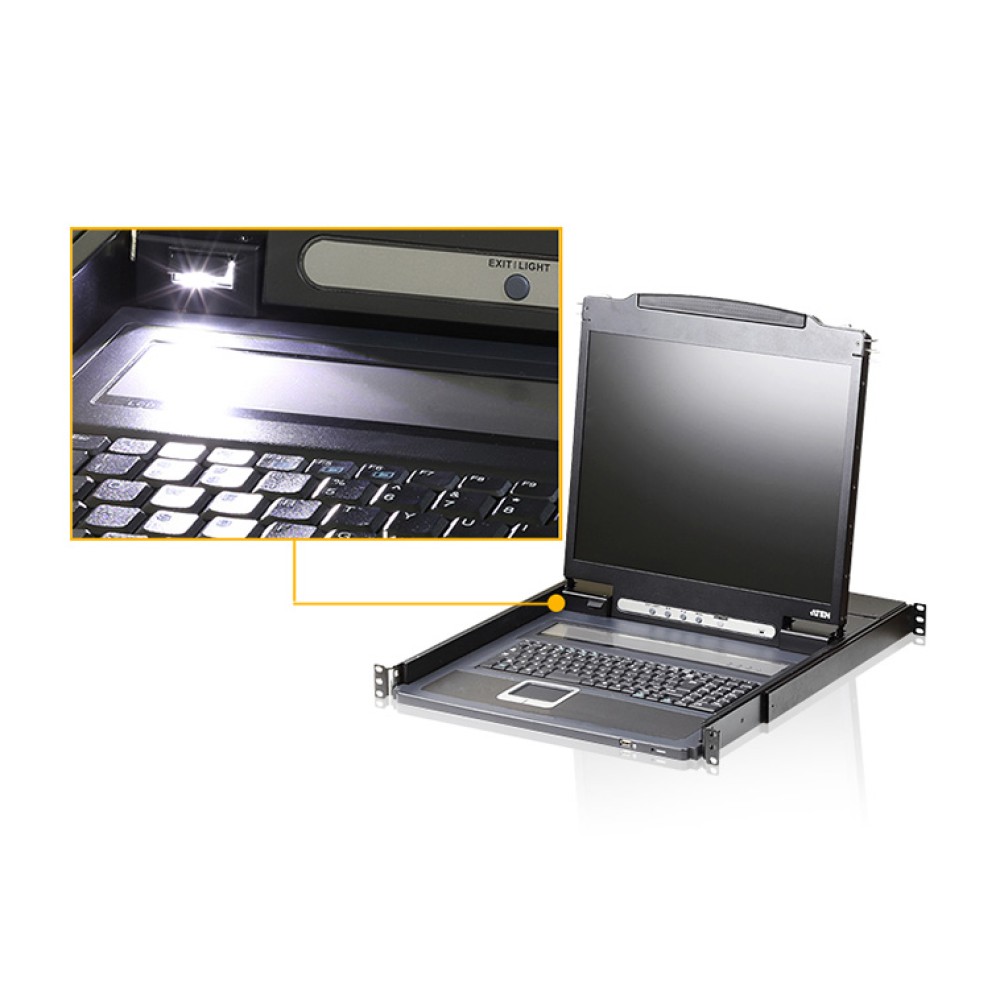

軽量/省エネタイプ19インチLCDドロワ

主な製品特長


  • 19インチLCD一体型KVMコンソールドロワー - 1Uサイズで快適なコンソール操作環境を提供
  • 環境に配慮したLEDバックライトモニターで省エネを実現
  • セットアップが簡単な軽量設計
  • デュアルインターフェース対応 - サーバーのキーボード・マウスはPS/2とUSBの両方に対応
  • セカンドコンソールポート搭載 (キーボード・マウスはPS/2・USB、モニターはVGAに対応)
  • フロントパネルにはUSBマウスポートを搭載 - ホットプラグ対応。USBハブポートとしても使用可能
  • マルチプラットフォーム対応 - Windows、Linux、Mac、Sun、AIX
  • 解像度 - 最大1,280×1,024@75Hz。DDC2B準拠
  • ファームウェアアップグレード対応
  • コンソールロック機能 - 未使用時にはコンソールドロワーを内側にロック
  • DDCエミュレーション対応 - 各コンピューターのビデオ設定は、モニターに最適な出力になるように自動調整
  • 取り付け奥行きが調節可能で、マウント作業が容易なレールキットを同梱(ロング/ショート選択)
  • JIS準拠 105キーボード搭載

最大5年オプション保証対応

3年保証

CRoHS

シリーズ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

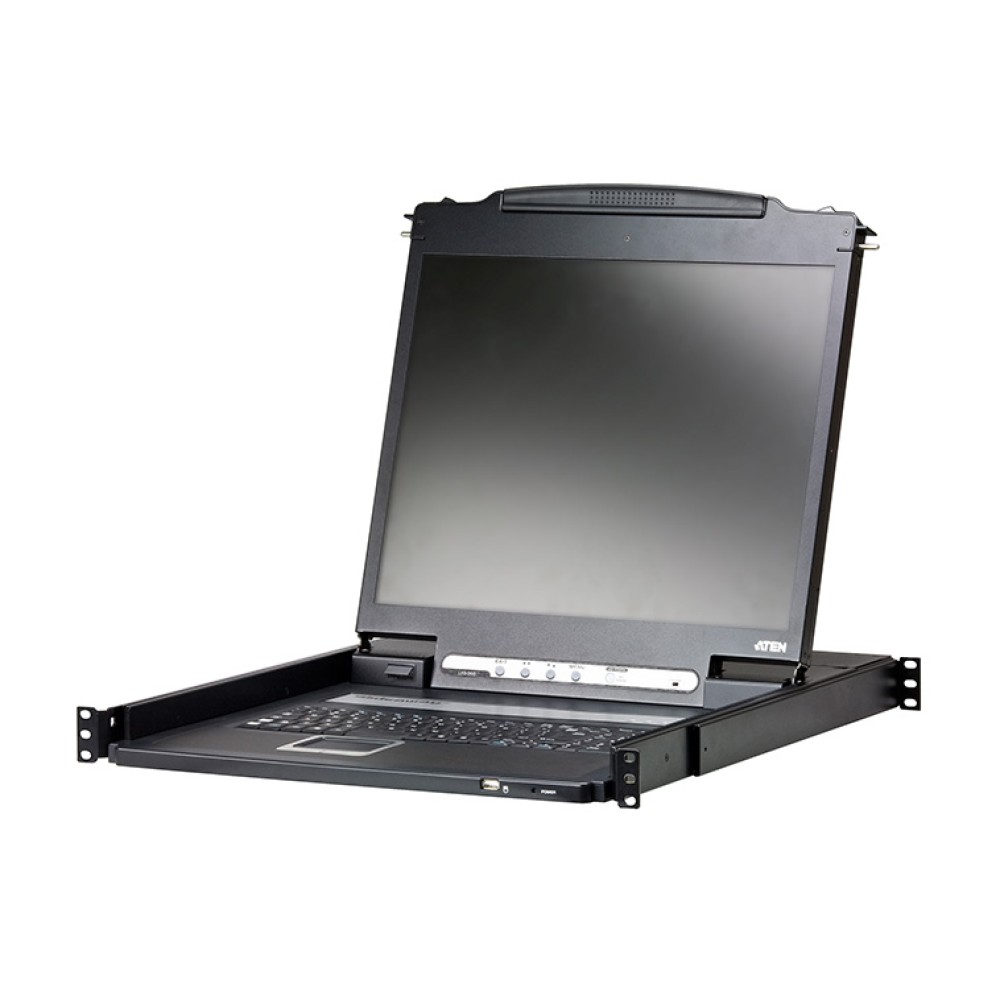

CL3000は、19インチLCDモニター・キーボード・タッチパッドを1Uサイズに統合したKVMコンソールドロワです。LEDバックライトモニターを搭載し、消費電力を抑えた環境に優しい製品です。また、本体の軽さを追求した設計ですので、ラックへの設置作業がしやすいだけでなく、積載物の重量制限が課せられている環境にも導入いただけます。

また、ATEN製KVMスイッチと互換性があるため、手持ちのKVMスイッチに本製品を接続することによって簡単にラックマウント用のコンソールを追加することができます。


機能 CL3000
コンピューター接続数 ダイレクト接続 1
最大 ( 接続するKVM スイッチに依存)
セカンドコンソール 1
コンピューター側対応
インターフェース
キーボード PS/2、USB
マウス
セカンドコンソール側対応
インターフェース
キーボード PS/2、USB
マウス
ポート選択方法 ( 接続するKVM スイッチに依存)
コンソール選択方法 ホットキー

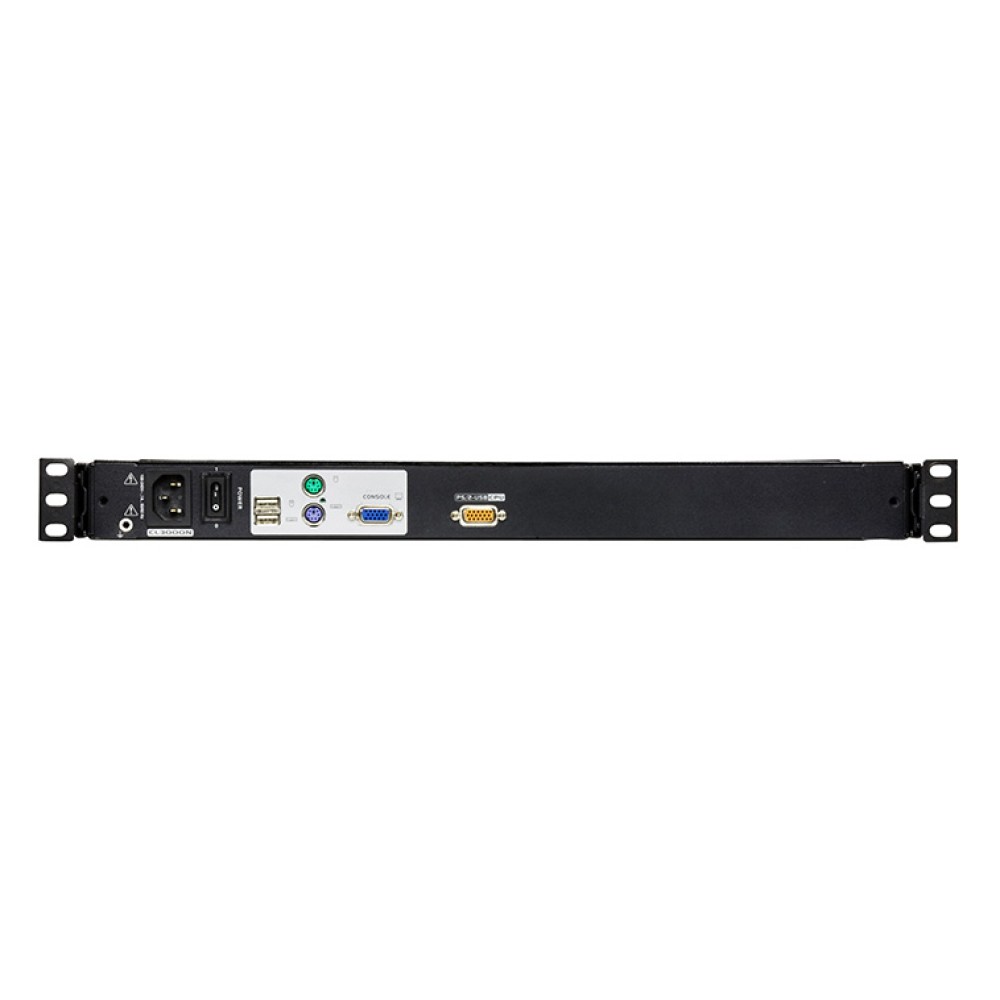

コンピューター側コネクター キーボード SPHD メス( イエロー)×1
マウス
モニター
セカンドコンソール側コネクター キーボード ミニDIN6 ピンメス× 1
USB タイプA メス× 1
マウス ミニDIN6 ピンメス× 1
USB タイプA メス× 1
モニター D-sub15 ピンメス× 1
スイッチ リセット ピンホール型スイッチ× 1
電源 ロッカースイッチ× 1
ファームウェアアップグレード スライドスイッチ× 1
LED バックライトLCD 電源 プッシュボタン× 1
LED バックライトLCD 調節 プッシュボタン× 4
USB ポート USB タイプA メス× 1
電源ソケット 3 極AC 電源ソケット× 1
LED 電源 グリーン× 1
Num Lock グリーン× 1
Caps Lock グリーン× 1
Scroll Lock グリーン× 1
キーボード・マウスエミュレーション PS/2、USB
電源仕様 AC100 ~ 240V、50Hz/60Hz
消費電力 21.4W
解像度 最大1,280 × 1,024@75Hz、DDC2B 準拠
動作環境 動作温度 0 ~ 40℃
保管温度 -20 ~ 60℃
湿度 0 ~ 80%RH、結露なきこと
ケース材料 メタル
重量 8.5kg
サイズ(W × D × H) 485 × 585 × 44mm
同梱品 2L-5202P(1.8m) ケーブル× 1
電源ケーブル× 1
接地線× 1
ユーザーマニュアル× 1
クイックスタートガイド× 1
イージーセットアップラックマウントキット( ショートor ロング) × 1


Detail



Diagram


CL3000 19インチLCDドロワー(イージーセットアップラックマウントキット対応ラック奥行き(ショート:42cm-70cm)(ロング:68cm-105cm))

※注意 : ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワー本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。

CL3000 製品一覧

CL3000NJJS 軽量/省エネタイプ19インチLCDドロワ
CL3000NJJL 軽量/省エネタイプ19インチLCDドロワ

オンサイト保守に対応しておりますか?

ATEN


メーカーではオンサイト対応を用意していません。先出しセンドバックという形をとっています。
