CL5800NJJL
19インチLCD一体型KVMコンソールドロワ ロング
主な製品特長
- 19インチLCD一体型KVMコンソールドロワ - 1Uサイズで快適なコンソール操作環境を提供
- 簡単に取り付けが可能なイージーラックマウントキット同梱(ショート/ロング選択)
- セカンドコンソールポート搭載 (PS/2、USB両対応)*
- デュアルインターフェース - コンピュータおよびコンソールは、PS/2、USBの両インターフェースに対応
- フロントパネルにはUSBマウスポートを搭載 - ホットプラグ対応。USBハブポートとしても使用可能
- 内部電源搭載
- 解像度 - 最大1,280×1,024@75Hz。DDC、DDC2、DDC2B準拠
- JIS準拠 105キーボード搭載
- デュアルスライド構造 - LCDパネル、キーボード/タッチパッドは個別にスライドさせることが可能
- ATEN製KVMスイッチと互換
- レールの長さはラックの奥行きに合うように調節可能
- ファームウェアアップグレード対応
- Microsoft Intellimouse™他、スクロールホイール付きマウスに対応
- コンソールロック機能 - 未使用時にはコンソールドロワを内側にロック
- Sunキーボードエミュレーションが可能
*コンソールポートには、サーバーやKVMスイッチを接続できる他に、ATEN製エクステンダーやリモートKVMユニットCN8000との併用も可能です。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ

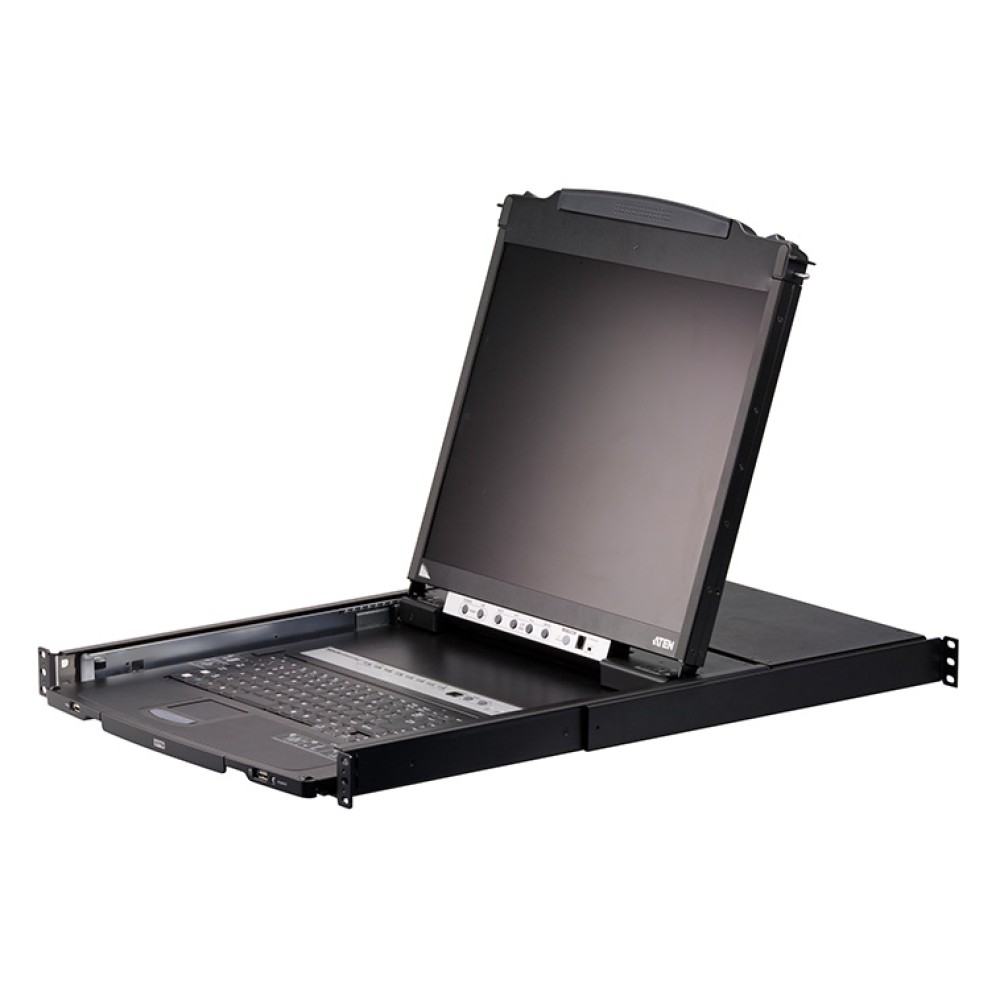

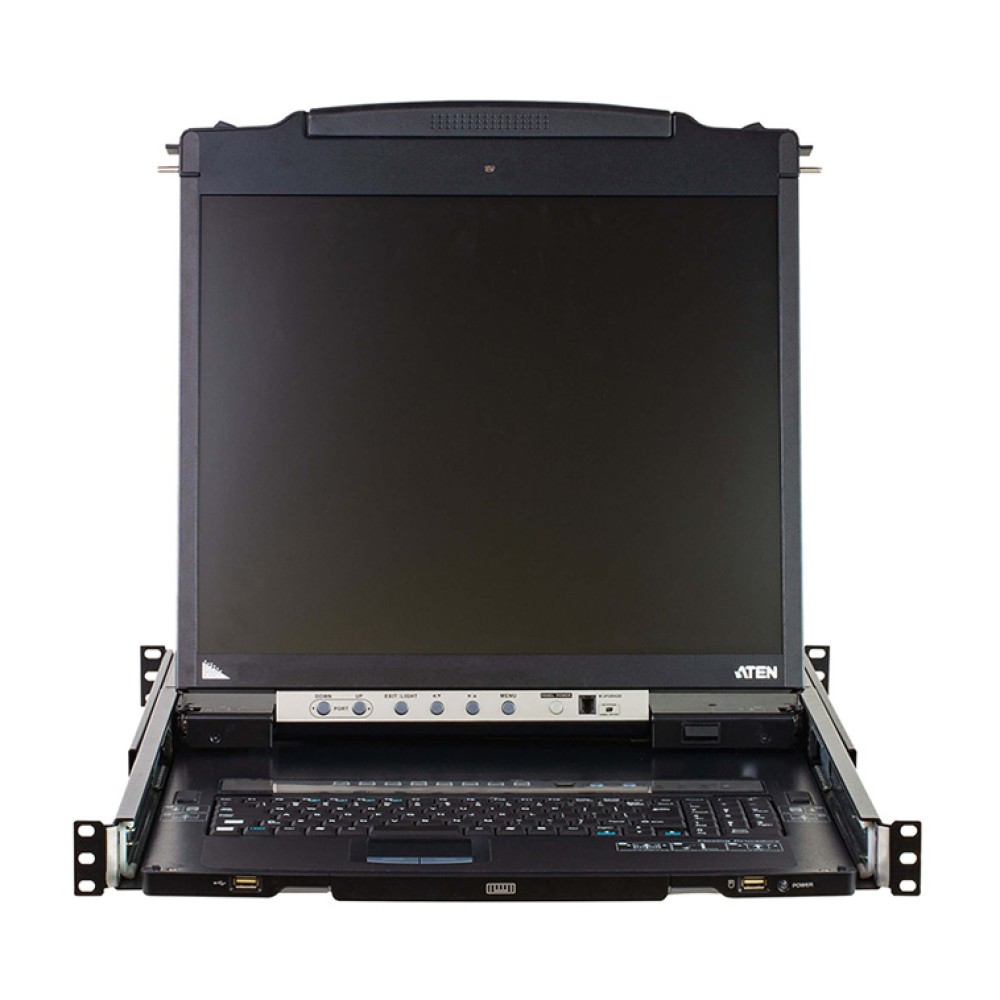

CL5800は、19インチLCDモニター/キーボード/タッチパッドを1Uサイズに統合したKVMコンソールドロワです。
本製品は、LCDパネルとキーボード/タッチパッドを別々にスライドできるデュアルスライド構造が特長です。キーボード/タッチパッドを使用しない場合は、このパネルを収納し、LCDパネルだけを起こしてモニタリングを継続することができますので、お使いのデータセンターの貴重なスペースを有効活用することができます。

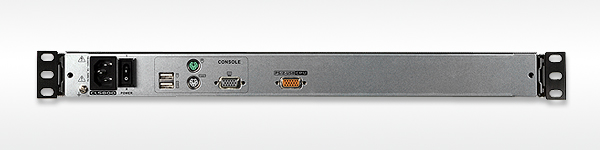

更に、製品リア側にはPS/2、USBの両方に対応したセカンドコンソールポートを搭載。パネルを引き出して操作するのが難しい場合でも、リアパネルにキーボード、モニター、マウスを接続することで操作を続けることができます。
![]() |
機能 | CL5800NJJL | |
---|---|---|
コンピュータ接続数 | ダイレクト接続 | 1 |
最大 | (接続するKVMスイッチに依存) | |
セカンドコンソール | 1 | |
コンピュータ側対応インターフェース | キーボード | PS/2、USB |
マウス | ||
セカンドコンソール側対応インターフェース | キーボード | PS/2、USB |
マウス | ||
ポート選択方法 | (接続するKVMスイッチに依存) | |
コンソール選択方法 | ホットキー | |
コンピュータ側コネクタ | キーボード | SPHD メス(イエロー)×1 |
マウス | ||
モニタ | ||
セカンドコンソール側コネクタ | キーボード | ミニDIN6ピンメス×1 USBタイプAメス×1 |
マウス | ミニDIN6ピンメス×1 USBタイプAメス×1 |
|
モニタ | D-sub15ピンメス×1 | |
スイッチ | リセット | ピンホール型スイッチ×1 |
電源 | ロッカースイッチ×1 | |
LCD電源 | プッシュボタン×1 | |
LCD調節 | プッシュボタン×4 | |
ファームウェアアップグレードポート | RJ-11×1 | |
USB2.0ポート | USBタイプAメス×1 | |
電源ソケット | 3極AC電源ソケット×1 | |
LED | 電源 | ダークグリーン×1 |
LCD電源 | オレンジ×1 | |
Num Lock | グリーン×1 | |
Caps Lock | グリーン×1 | |
Scroll Lock | グリーン×1 | |
キーボード・マウスエミュレーション | PS/2、USB | |
電源仕様 | AC100V~240V、50Hz/60Hz | |
消費電力 | 27.4W(120V)/28.0W(230V) | |
VGA解像度 | 最大1,280×1,024@75Hz、DDC2B準拠 | |
動作環境 | 動作温度 | 0~50℃ |
保管温度 | -20~60℃ | |
湿度 | 0~80%RH、結露なきこと | |
ケース材料 | メタル | |
重量 | 14.8kg | |
サイズ(W×D×H) | 480×680×44mm | |
同梱品 | 2L-5202U(1.8m)ケーブル×1 電源ケーブル×1 接地線×1 ファームウェアアップグレードケーブル×1 ユーザーマニュアル×1 クイックスタートガイド×1 イージーセットアップラックマウントキット(ロング)×1 接地マニュアル×1 |
|
対応KVMケーブル | 《PS/2KVMケーブル》 2L-5201P(1.2m) 2L-5202P(1.8m) 2L-5702P(1.8m) 2L-5203P(3m) 2L-5206P(6m) 2L-5210P(10m) 《USBKVMケーブル》 2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m) *注意:標準でUSBケーブル2L-5202U×1が付属しています。 |
Detail

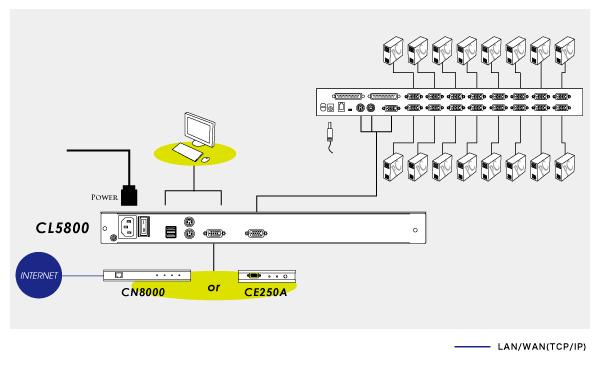

Diagram
CL5800NJJL | 19インチLCDモデル(イージーセットアップラックマウントキット対応ラック奥行き : 68cm-105cm) |
---|
※注意 : ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワ本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。
CL5808 製品一覧
CL5800NJJL | 19インチLCD一体型KVMコンソールドロワ ロング |
CL5800NJJS | 19インチLCD一体型KVMコンソールドロワ ショート |
CL5808NJJL | デュアルスライド対応19インチLCD一体型8ポートKVMドロワ |
CL5808NJJS | デュアルスライド対応19インチLCD一体型8ポートKVMドロワ |
