CL5808NJJL

デュアルスライド対応19インチLCD一体型8ポートKVMドロワ

主な製品特長

デュアルスライド対応19インチLCD一体型8ポートKVMドロワ
省スペース設計 - 2コンソール(1バス共有)から最大8台のコンピューターを操作可能
デイジーチェーン接続対応 - KVMスイッチの追加増設は最大31台まで、接続可能コンピューターは最大256台まで対応
デュアルインターフェース - コンピューターおよびコンソールは、PS/2、USBの両インターフェースに対応
ドロワに接続されている各コンピューターで共有可能なUSBハブポートを搭載
LCD部分は120°まで開閉可能
コンソールロック機能 - 未使用時にはコンソールドロワを内側にロック
マルチプラットフォーム対応 - Windows、Linux、Mac、Sun
マルチメディアUSBキーボード対応 (Windows、Linux、Mac、Sun)
PS/2・USBインターフェース自動認識機能
キーボード/マウスエミュレーション(PS/2、USB) - コンピュータのスムーズな切替を実現。また、コンソールの選択ポートにかかわらず複数コンピュータの同時起動が可能
セカンドコンソールポート搭載 (PS/2・USB対応)
外付USBマウス用ポート搭載
解像度 - 最大1,280×1,024 @75Hz
多言語OSD搭載 - 日本語、英語、ドイツ語、中国語(繁体字、簡体字)対応
ソフトウェア不要 - ポートの切替方法として、フロントパネルのプッシュボタン、ホットキー、および多言語対応OSDメニューを提供
デイジーチェーン接続の構成におけるステーション位置を自動認識 - 手動によるDIPスイッチの設定が不要。ステーション位置は製品フロントパネルでLED表示
ステーション位置の変更時にはポートネームを自動更新
2段階のユーザーアクセス制御 - 画面の参照や操作は権限のあるユーザーのみに限定
LCDモニター専用電源ボタン搭載
アドミニストレーター1名、ユーザー4名のアカウントを個別に作成可能
オートスキャンモード - 製品に接続された特定のコンピューターを自動的に切替表示
ブロードキャスト機能 - コマンドを製品配下にあるコンピューターに一斉送信
ホットプラグ対応 - 製品の電源を切ることなく、コンピューターの取り付け、取り外しが可能
ビープ音はホットキーやOSDでON/OFF切替が可能
デイジーチェーン接続の環境下においては、デイジーチェーンケーブル経由で全KVMスイッチに同時にファームウェアアップグレードを実行

最大5年オプション保証対応

3年保証

RoHS指令準拠

カテゴリー

シリーズ

CL5808 製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ

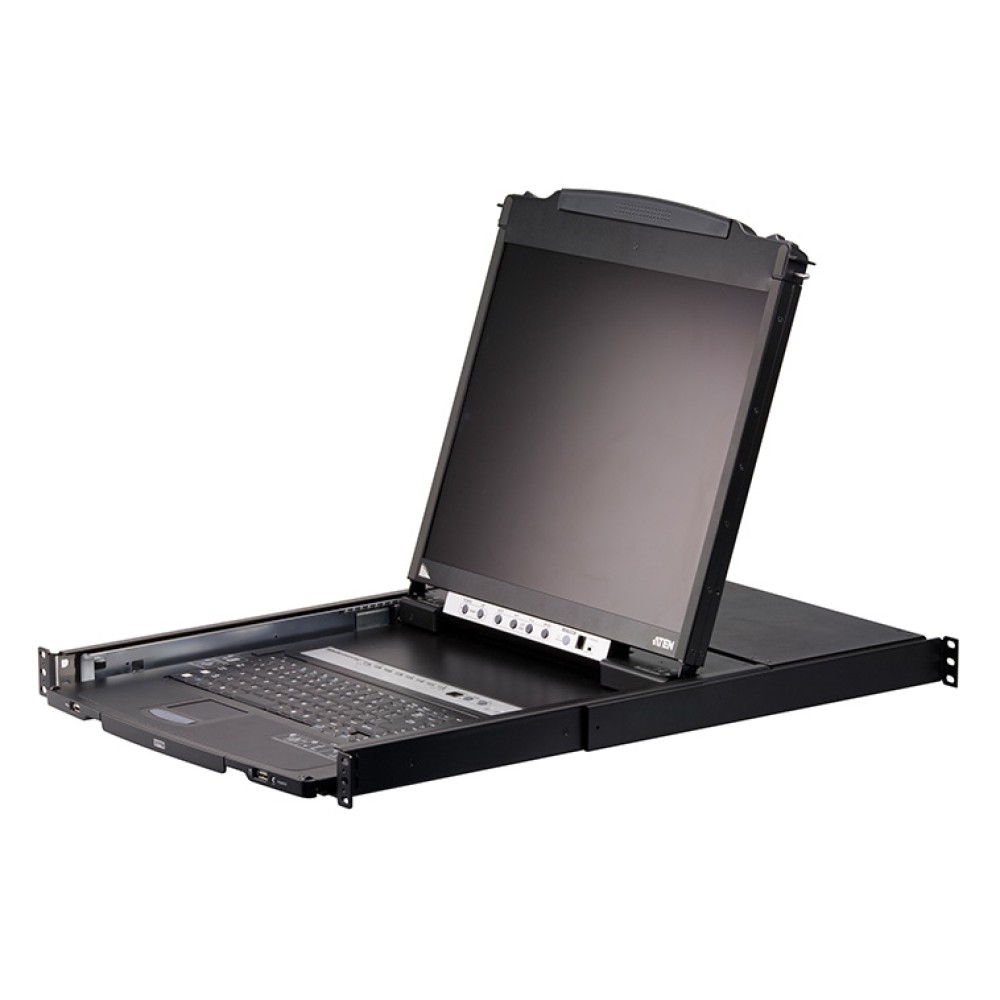

CL5808は、19インチLCDモニター搭載、デュアルスライド対応の8ポートKVMドロワです。
本製品はLCDパネルを搭載した上部モジュールと、キーボード・タッチパッドを搭載した下部モジュールをそれぞれ個別にスライドさせることができるのが特長です。(デュアルスライド)
キーボード・タッチパッドを操作する必要がない場合は、この部分だけをラックに収納し、LCDパネルを起こしてシステムの監視を続けられますので、お使いのサーバールームの省スペースに大きく貢献します。
製品にはPS/2、USBのどちらのタイプのコンピューターも接続可能で、本体のUSBポートに接続されたデバイスには、製品配下のコンピューターから切り替えて操作することもできます。また、配下のサーバーにコマンドを一斉送信できるブロードキャスト機能を搭載し、スペースだけでなく、作業の効率化も期待できる製品です。

機能		CL5808
コンピューター接続数	ダイレクト接続	8
コンピューター接続数	最大(デイジーチェーン)	256
コンソール接続数		1
セカンドコンソール		1
コンピューター側対応インターフェース	キーボード	PS/2、USB
コンピューター側対応インターフェース	マウス	PS/2、USB
セカンドコンソール側対応インターフェース	キーボード	PS/2、USB
セカンドコンソール側対応インターフェース	マウス	PS/2、USB
ポート選択方法		OSD、ホットキー、プッシュボタン
コンピューター側コネクタ	キーボード	SPHDメス×8
	マウス
	モニター
セカンドコンソール側コネクタ	キーボード	SPHDオス×1
	マウス
	モニター
スイッチ	リセット	ピンホール型スイッチ×1
	ポート選択	プッシュボタン×2 (LCD) プッシュボタン×8 (キーボード)
	ステーション選択	プッシュボタン×2
	電源	ロッカースイッチ×1
	LCD 調節	プッシュボタン×4
	LCD ON/OFF	LEDプッシュボタン(オレンジ)×1
	ファームウェアアップグレード	スライドスイッチ×1
デイジーチェーンポート	OUT	DB-25ピンオス×1
ファームウェアアップグレードポート		RJ-11×1
外付けマウスポート		USBタイプAメス×1
USBポート		USBタイプAメス×1
電源ソケット		3極AC電源ソケット×1
LED	オンライン	オレンジ×8
	選択	グリーン×8
	ステーションID	7セグメントデジタル表示オレンジ×2
	ステーションID	7セグメントデジタル表示オレンジ×2
	電源	ダークグリーン×1
	Num Lock	グリーン×1
	Caps Lock	グリーン×1
	Scroll Lock	グリーン×1
キーボード・マウスエミュレーション		PS/2、USB
スキャンインターバル		1 ～ 255秒/5秒(デフォルト)
電源仕様		100 ～ 240V (日本仕様はPSE対応 3P/100V電源コードを同梱)
消費電力		30.1W
解像度		最大1,280×1,024 @75Hz、DDC2B準拠
動作環境	動作温度	0 ～ 50℃
	保管温度	-20 ～ 60℃
	湿度	0 ～ 80% RH、結露なきこと
ケース材料		メタル、プラスチック
重量		14.83kg
サイズ(W×D×H)		480×680.4×44mm
同梱品		2L-5302UP(1.8m)ケーブル×2 コンソールケーブル×1 ファームウェアアップグレードケーブル×1 電源コード(1.8m)×1 接地線×1 イージーセットアップラックマウントキット(ショートorロング)×1 クイックスタートガイド×1 ユーザーマニュアル×1
対応KVMケーブル＊注意 : 標準でPS/2・USBケーブル (2L-5302UP)×2が付属しています。	《PS/2KVMケーブル》	2L-5201P(1.2m) 2L-5202P(1.8m) 2L-5203P(3m) 2L-5206P(6m) 2L-5702P(1.8m)
	《USBKVMケーブル》	2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m)
	《PS/2・USBKVMケーブル》	2L-5301UP(1.2m) 2L-5302UP(1.8m) 2L-5303UP(3m)
デイジーチェーン対応製品		ACS-1208A ACS-1216A CS1708A CS1716A
デイジーチェーン用ケーブル		2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m)
レガシーSUNシステム専用モジュール (13W3+ミニDIN8ピン)		CV-130A(1.8m)
SUNシステム専用モジュール (D-SUB15ピン+USB)		2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m)
MAC用ケーブル		2L-5201U(1.2m) 2L-5202U(1.8m) 2L-5203U(3m) 2L-5205U(5m)

CL5808型番一覧

CL5808製品にはイージーセットアップラックマウントキットが付属します。ご購入の際にはラックマウントキットタイプをご指定ください。

モデル		ポート数	イージーセットアップ・ラックマウントキット (対応ラック奥行き)	型番
19インチLCDモデル	CL5808	8	ショート (42cm - 70cm)	CL5808NJJS
19インチLCDモデル	CL5808	8	ロング (68cm - 105cm)	CL5808NJJL

※注意 : 上記ラックマウントキットの対応奥行き表示は、ラック取り付け支柱間の距離を表しています。実際のラックマウント作業の際には、ラック内寸に対するドロワ本体の奥行きやケーブル取り回しを考慮する必要がありますのでご注意ください。

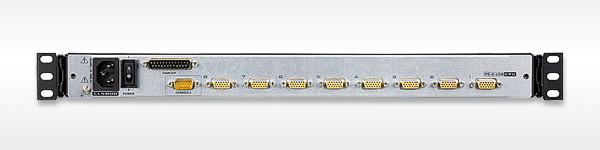

Detail

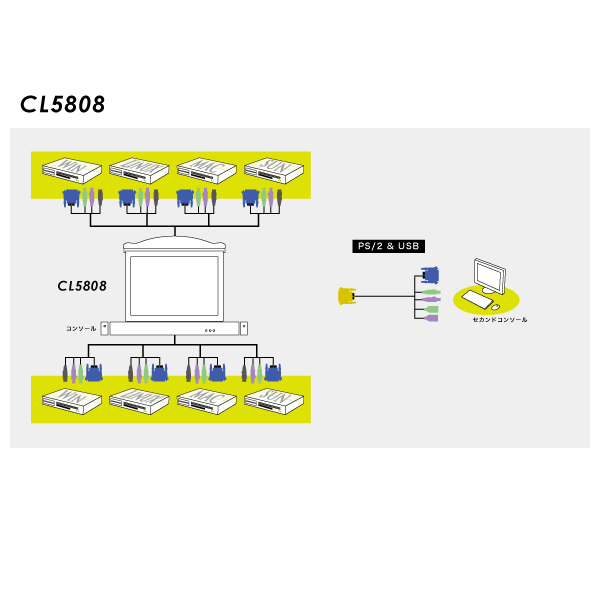

Diagram
