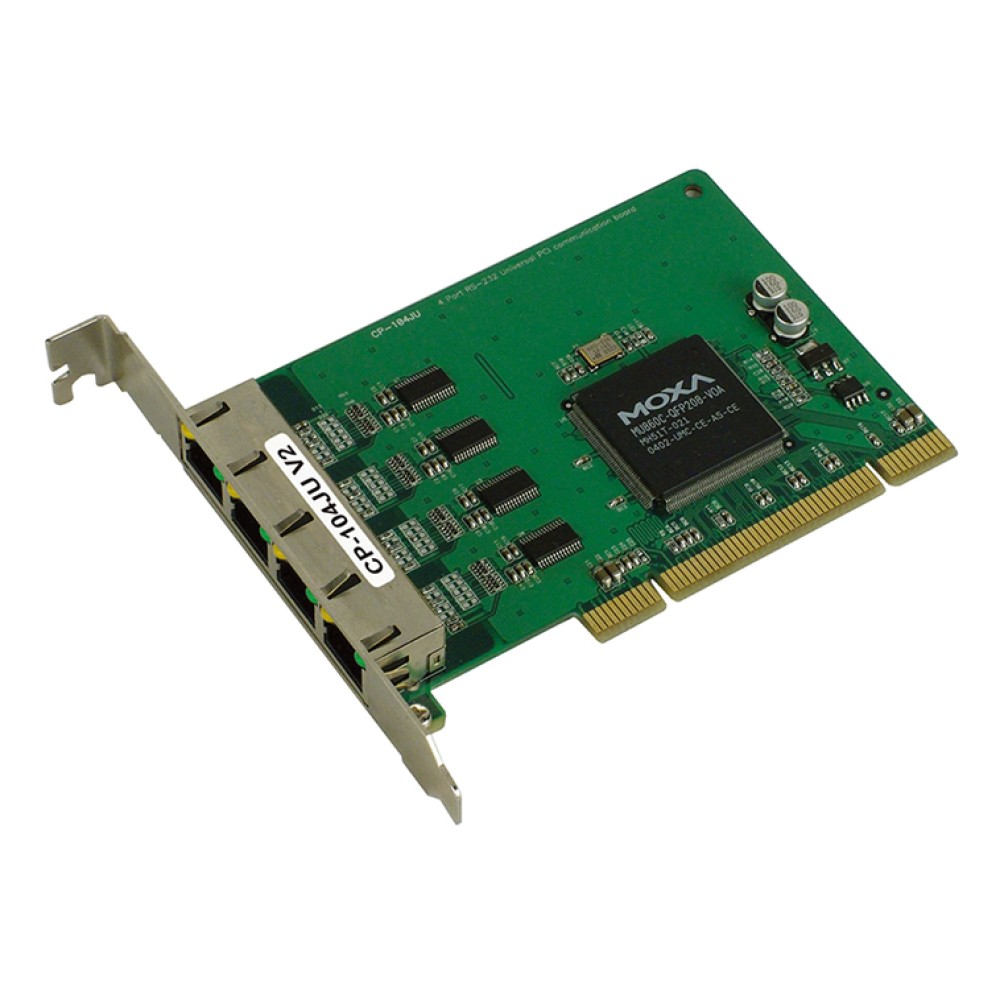

CP-104JU
4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 世界のトップクラスのパフォーマンスを誇る800Kbps以上のスループット
- スピード最大921.6Kbps
- 128バイトFIFO､オンチップハードウェア、ソフトウェア･フローコントロール
- 3.3/5V PCIおよびPCI-X、ユニバーサルPCIコンパチブル
- RS-232C/422/485インターフェース用の各種ケーブル、接続ボックス
- Windows 7/Vista/2003/XP/2000/98/Me, Linux, UNIXドライバサポート
- ケーブルスペースの削減ができるビルトインRJ45コネクタ
- オンボードLEDとマネージメントソフトウェアによりメンテナンスが簡単
- VDC単一電源使用可
- オンボード15KV ESDプロテクション
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
CP-104JU V2スマート・ユニバーサルPCIマルチポート・シリアルボードは、POS、ATMアプリケーション更に工業用自動化システムメーカおよびシステムインテグレータ向けに開発された新製品です。CP-104JU V2は、主要なOSにコンパチブルであり､RS-232Cの各4ポートは921.6Kbpsをサポートすると共に、フルモデムサポートなど､殆どの周辺装置に問題なく接続ができます。更に、CP-104JU V2ユニバーサルPCIボードは、3.3Vおよび5Vのサーバースロットで動作するので、Moxaボードは、どのようなPCサーバでも使用することができます。
| ハードウェア | |
| 通信コントローラ | MU860 (16C550Cコンパチブル) |
|---|---|
| バス･インターフェース | 32ビット、ユニバーサルPCI |
| コネクタ | RJ45×4 |
| インターフェース | |
| 標準シリアルポート | RS-232C |
| ポート数 | 4 |
| 最大ボード数 | 4 / PC (最大) |
| サージ保護 | 15KV ESD サージ保護搭載 |
| パフォーマンス | |
| ボーレート | 50bps ～ 921.6Kbps |
| シリアル通信制御 | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | None, 偶数, 奇数, スペース, マーク |
| フロー制御 | RTS/CTS , XON/XOFF |
| I/Oアドレス / IRQ | BIOSにより割当て |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| ドライバサポート | |
| 対応OS | Windows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000/98/95/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, Linux 2.2 (x86), Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 2.1/7, Sun Solaris 10, DOS, FreeBSD 4.x/5.x |
| メカニカル | |
| サイズ | 83×120mm |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 55℃ ワイド温度モデル：-40～85℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保存温度 | -40 ～ 85℃ |
| 認証 | |
| EMC | EN 55032/24 |
| EMI | CISPR 22, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m |
| 平均故障間隔 (MTBF：mean time between failures) | |
| 時間 | 571,627 時間 |
| 電源 | |
| 消費電力 | 135mA @ 5 VDC |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
128バイトFIFO､オンチップハードウェア、ソフトウェア･フローコントロールによりトップパフォーマンスを確保
Moxaの17年間以上にわたるシリアルボードの設計経験に基づき、128バイトFIFO､オンチップハードウェア､ソフトウェア・フローコントロール、そして高速データレートモードをサポートする"ターボシリアル・エンジン"と呼ぶ世界トップクラスのパフォーマンスを誇るシリアル送信チップをMoxaは開発しCP-104JU V2に搭載しています。
主要なWindowsおよびLinux/UNIX OSドライバをサポート
Moxaは､引き続き現在主流のオペレーティングシステムをサポートすると共に信頼性のあるWindows COMおよびLinux/UNIX TTYドライバをサポートしています。更に、エンベデッド・インテグレーションエン用のアプリケーションに使われるベデッドWindows XPおよびQNXをサポートしています。
簡単なマネージメントとソフトウェア開発用PCcomm Liteユーティリティ
CP-104JUのソフトウェアパッケージは、Moxa Pcomm Lite utilityでインストールされたMoxaシリアルカードの診断およびステータスのモニタリングに使うことができます。更に、Pcommライブラリは､ Windowsアプリケーション用のソフトウェア開発ツールとしてユーザが簡単に使えるベーシックのシリアルI/Oおよびファイルトランスファ機能が無料で付属されています。
Dimensions
コネクタ・オプション
| CP-104JU | 4ポートRS-232Cボード RJ-45コネクタ |
|---|
オプショナル・コネクタ (ボードあたり1つ選択)
| CBL-RJ45M9-150 | RJ45 8ピン/DB9ピン(オス)シリアルストレートケーブル 150cm |
|---|---|
| CBL-RJ45F9-150 | RJ45 8ピン/DB9ピン(メス)シリアルクロスケーブル 150cm |
| CBL-RJ45M25-150 | RJ45 8ピン/DB25ピン(オス)シリアルストレートケーブル 150cm |
| CBL-RJ45F25-150 | RJ45 8ピン/DB25ピン(メス)シリアルクロスケーブル 150cm |
CP-104UL/104JUシリーズ 製品一覧
| CP-104JU | 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード |
| CP-104JU-T | 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード |
| CP-104UL-DB25M | 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード |
| CP-104UL-DB9M | 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード |
| CP-104UL-T | 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード |
