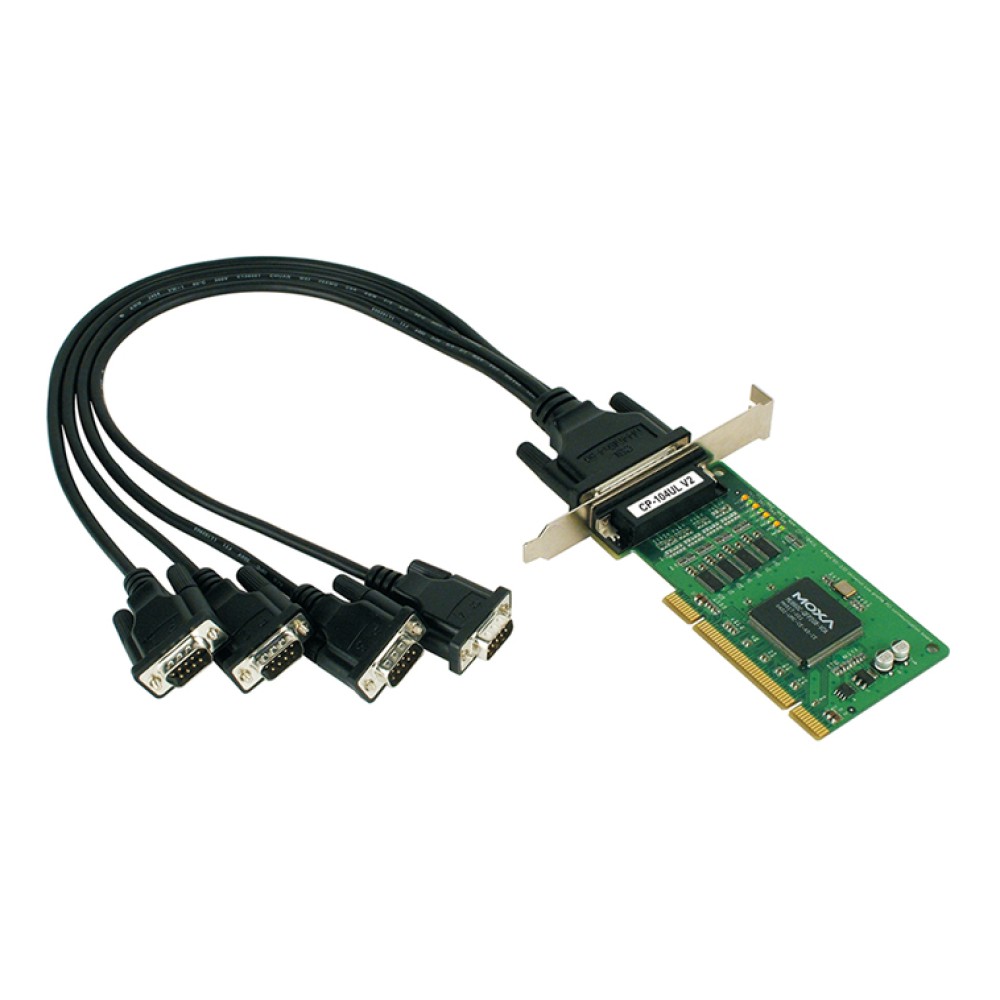

CP-104UL-T

4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード

主な製品特長


  • 世界のトップクラスのパフォーマンスを誇る800Kbps以上のスループット
  • スピード最大921.6Kbps
  • 128バイトFIFO、オンチップハードウェア、ソフトウェア・フローコントロール
  • 3.3/5V PCIおよびPCI-X、ユニバーサルPCI準拠
  • MD1ロープロファイルボード
  • Windows 7/Vista/2003/XP/2000/98/ME, Linux, UNIXドライバーサポート
  • オンボードLEDとマネージメントソフトウェアによりメンテナンスが簡単
  • 5VDC単一電源
  • オンボード15KV ESDプロテクション

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ


Moxa CP-104ULスマート・ユニバーサルPCIマルチポート・シリアルボードは、POS、ATMアプリケーション更に工業用自動化システムメーカおよびシステムインテグレータ向けに開発された新製品です。CP-104ULは、主要なOSにコンパチブルであり、RS-232Cの各4ポートは921.6Kbpsをサポートすると共に、フルモデムサポートな、殆どの周辺装置に問題なく接続ができます。更に、CP-104ULロープロファイル・ユニバーサルPCIボードは、3.3V および5Vのサーバースロットで動作するので、Moxaボードは、どのようなPCサーバでも使用することができます。


ハードウェア
通信コントローラMU860 (16C550Cコンパチブル)
バス・インターフェース32ビット、ユニバーサルPCI
コネクタDB44 メス
インターフェース
標準シリアルポートRS-232C
ポート数4
最大ボード数4 / PC (最大)
サージ保護15KV ESD サージ保護搭載
パフォーマンス
ボーレート50bps ~ 921.6Kbps
シリアル通信制御
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティNone, 偶数, 奇数, スペース, マーク
フロー制御RTS/CTS, XON/XOFF
I/Oアドレス / IRQBIOSにより割当て
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
ドライバサポート
対応OSWindows 7/Vista/2008/XP/2003 (x86/x64), Windows 2000/98/95/ME/NT, Windows CE 5.0/6.0, Windows XP Embedded, Linux 2.2 (x86), Linux 2.4/2.6 (x86/x64), QNX 6.x, SCO OpenServer 5/6, SCO UnixWare 2.1/7, Sun Solaris 10, DOS, FreeBSD 4.x/5.x
メカニカル
サイズ64.4×120mm
環境
動作温度標準モデル:0 ~ 55℃
ワイド温度モデル:-40~85℃
動作湿度5 ~ 95% RH
保存温度-40 ~ 85℃
認証
EMCEN 55032/24
EMICISPR 22, FCC Part 15B Class B
EMSIEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
平均故障間隔 (MTBF:mean time between failures)
時間558,961時間
電源
消費電力120 mA @ 5 VDC
保証
保証期間5年
詳細Moxa社 製品保証方針


標準または省スペース型のPC用に設計

CP-104ULは、3.3V/5VのPCIバスと5VDC電源のみのPCIバスに互換性をもつロープロファイル(MD1)ボードです。これは、CP-104ULが小型PCから標準的な産業用PCサイズまで、ほとんどのホストコンピューターに適合することを意味します。


128バイトのFIFO、およびオンチップハードウェア/ソフトウェアフロー制御を備えた最高のパフォーマンスボード

Moxaの20年間以上にわたるシリアルボードの設計経験に基づき、128バイトFIFO、オンチップハードウェア、ソフトウェア・フローコントロール、そして高速データレートモードをサポートする"ターボシリアル・エンジン"と呼ぶ世界トップクラスのパフォーマンスを誇るシリアル送信チップをMoxaは開発しCP-104Uに搭載しています。


主要なWindowsおよびLinux/UNIX OSドライバをサポート

Moxaは、引き続き現在主流のオペレーティングシステムをサポートすると共に信頼性のあるWindows COMおよびLinux/UNIX TTYドライバをサポートしています。更に、エンベデッド・インテグレーションエン用のアプリケーションに使われるベデッドWindows XPおよびQNXをサポートしています。


簡単なマネージメントとソフトウェア開発用PCcomm Liteユーティリティ

CP-104ULのソフトウェアパッケージとして、Moxa PComm Liteユーティリティが付属しています。これはMoxaシリアルカードの診断およびステータスの監視に使うことができます。更に、PCommライブラリでは、Windowsアプリケーション用のソフトウェア開発ツールとして、ユーザが簡単に使える基本のシリアルI/Oおよびファイル転送機能が付いています。


寸法


CP-104UL-DB9M 4ポートRS-232Cボード、DB9(オス)ケーブル付属、
ユニバーサルPCIバス
CP-104UL-DB25M 4ポートRS-232Cボード、DB-25(オス)ケーブル付属、
ユニバーサルPCIバス

オプション・アクセサリ

/tr>
CBL-M44M25x4-504ポート, DB-25(オス), RS-232Cコネクションケーブル
CBL-M44M9x4-504ポート, DB-9(オス), RS-232Cコネクションケーブル

CP-104UL/104JUシリーズ 製品一覧

CP-104JU 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード
CP-104JU-T 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード
CP-104UL-DB25M 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード
CP-104UL-DB9M 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード
CP-104UL-T 4ポート RS-232C ユニバーサルPCIマルチポート・シリアルボード
