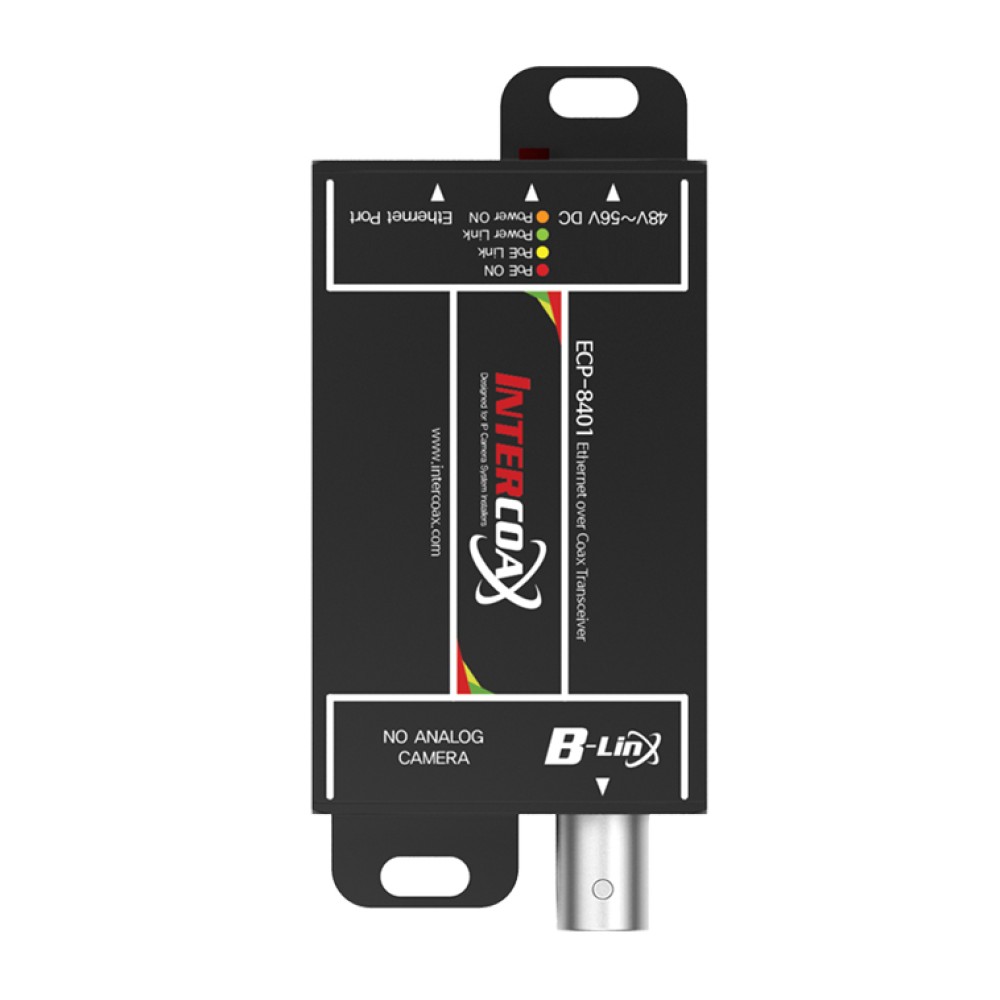

ECP-8401T/R
1ポートEthernet over Coaxトランスミッター/レシーバー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEEE1901規格による下記のEthernet over coax (UTP、2線式) 通信をサポート
- データ+Power over Coax (または UTP、2線式)
- データ距離最大2,400m
- PoE距離最大1,200m
- 最大 95Mbpsの帯域幅
- 10/100全2重
- 128bit AESネットワーク暗号化
- マルチ接続 (デイジーチェーン、リング、スター他) サポート
- PoE、PoE+、Extra PoE (最大60W出力)
- パッシブPoE ON/OFFスイッチ-ECP-8401Tモデルのみ
- 8品質LED、Plug & Playによる容易な設置
- 安全な電力伝送のための電流保護
- PoEスイッチからPoE+入力 (25.5W) サポート (ECP-8401Rのみ)
- コンパクト設計
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
ECP-8401は、異なるシチュエーションでさまざまなアナログケーブルを介して最大2,400mおよびPoEで最大1,200mのIPデータを伝送できる、ハイスピード、長距離イーサネットおよびPoEエクステンダです。
ECP-8401は、既存のCCTVケーブル (Coax、UTP、2線式) を使用して簡単に設置できるので、既存のアナログシステムをIPベースのシステムに移行する際に費用対効果に優れ、時間削減のソリューションを提供します。
長距離伝送機能により、デバイスはイーサネット規格の100mの距離制限を容易に克服および光ファイバー設置と比較して構築コストを大幅に削減できます。
| ECP-8401T | ECP-8401R | ||
|---|---|---|---|
| インターフェース | 同軸 | 75ΩBNC(F) - Ethernet over Coax (B-Linx) | |
| イーサネット | RJ45-10/100 Base-T オートディテクトMDIX | ||
| 伝送レート | 95Mbps全2重 (PHY：200Mbps) | ||
| 伝送距離 | イーサネット | 最大2,400m (RG-6) | |
| PoE (PoC) | 最大1,200m (RG-6/7Wカメラ) | ||
| LED表示 | イーサネット | 1-PoE Link (Yellow) | |
| EoC | 1-Power Link (Green) | ||
| 電源 | 1-Power On (Amber) | ||
| PoE入力 | 1-PoE出力 (Red) | 1-PoE入力 (Red) | |
| 暗号化 | 128-bit AES | ||
| 電源 | 入力 | B-Linx または DC12V～56V | PoEスイッチ または DC12～56V |
| PoE出力 | PoE (15W)、PoE (30W) 、Extra PoE 最大60Wサポート | PoEサポートなし、PoCのみ | |
| メカニカル | サイズ | 86.6(L)×40.1(W)×25(H) mm | |
| 重量 | 78g | ||
| 環境 | 動作温度 | -10～60℃ | |
| 保管温度 | -40～80℃ | ||
| 相対湿度 | 10～90% | ||
| コンプライアンス | 認証 | FCC、CE、KC | |
| サージ保護 | IEC61000-4-5 4kV (1.2/50us)、2kA (8/20us) | ||
| オプショナルアクセサリ | 56V DC/1.2A 外部電源 | ||

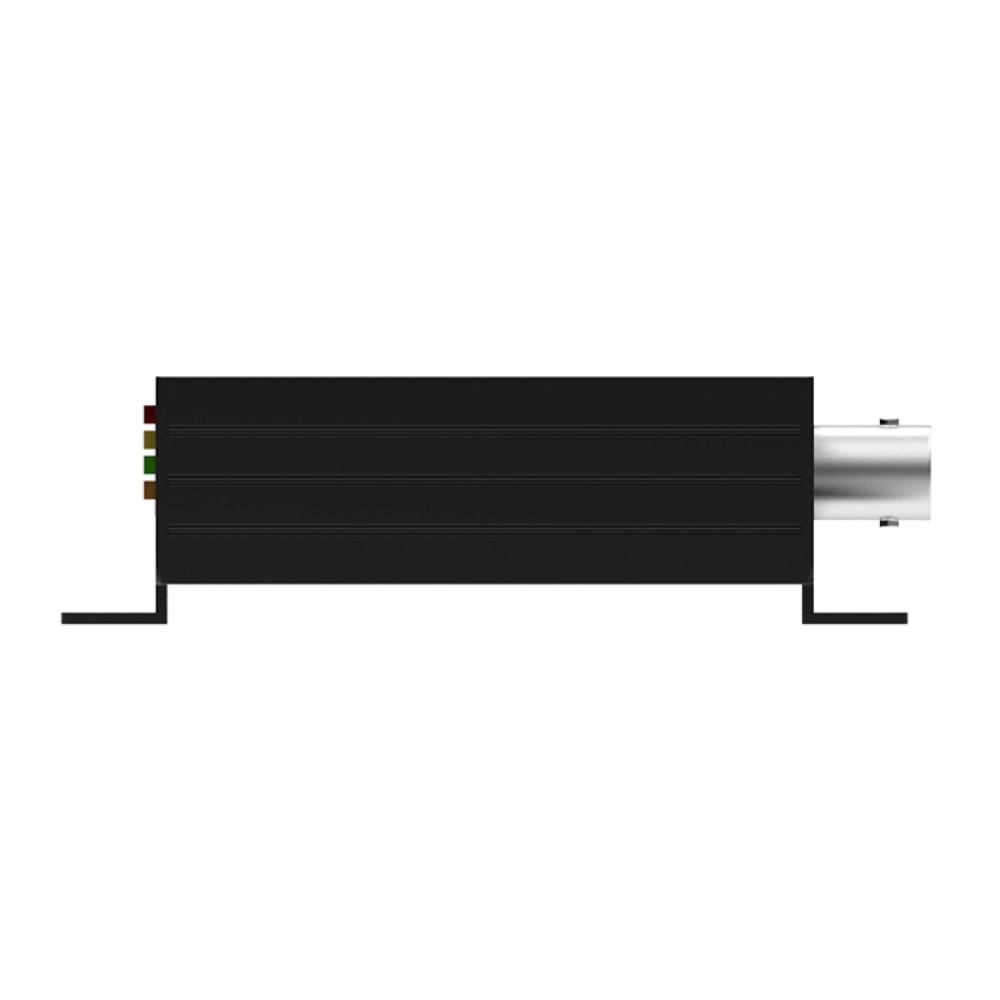

サイズ

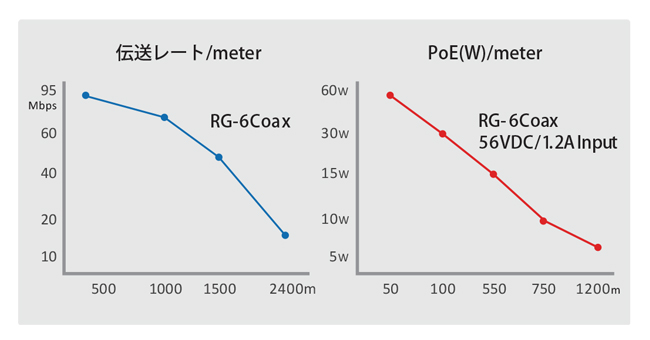

パフォーマンスチャート

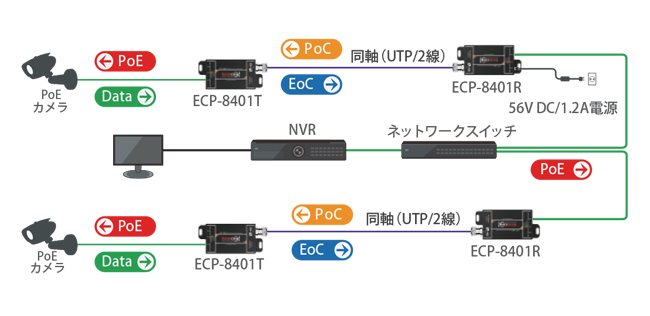

接続構成図
- 伝送距離は、ケーブルの種類や品質および環境状況によって異なる場合があります。
- 距離は、RG-6同軸ケーブルと7W IPカメラに基づいています。
| ECP-8401T | 1ポートEthernet over Coaxトランスミッタ |
|---|---|
| ECP-8401R | 1ポートEthernet over Coaxレシーバ |
