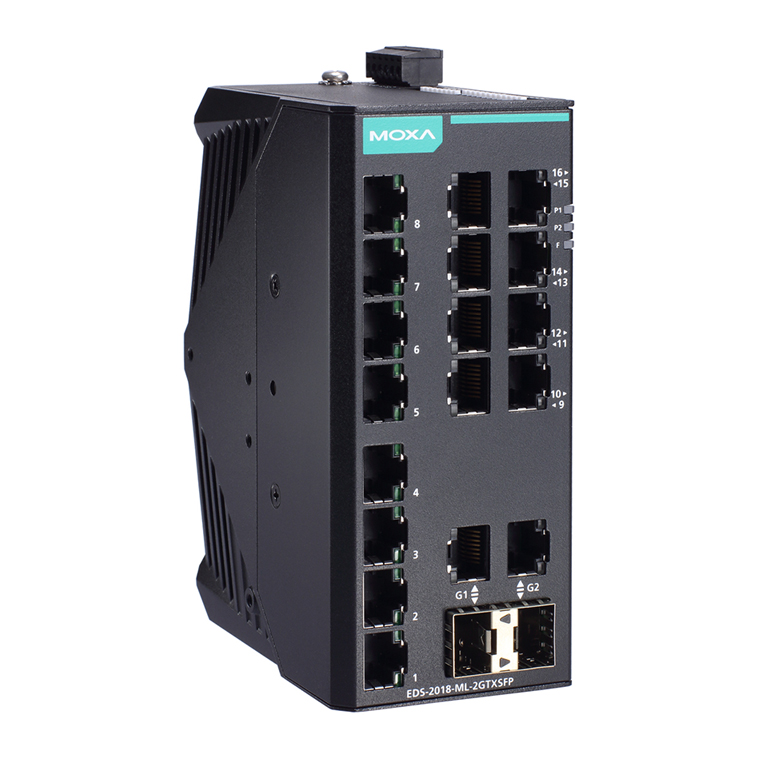

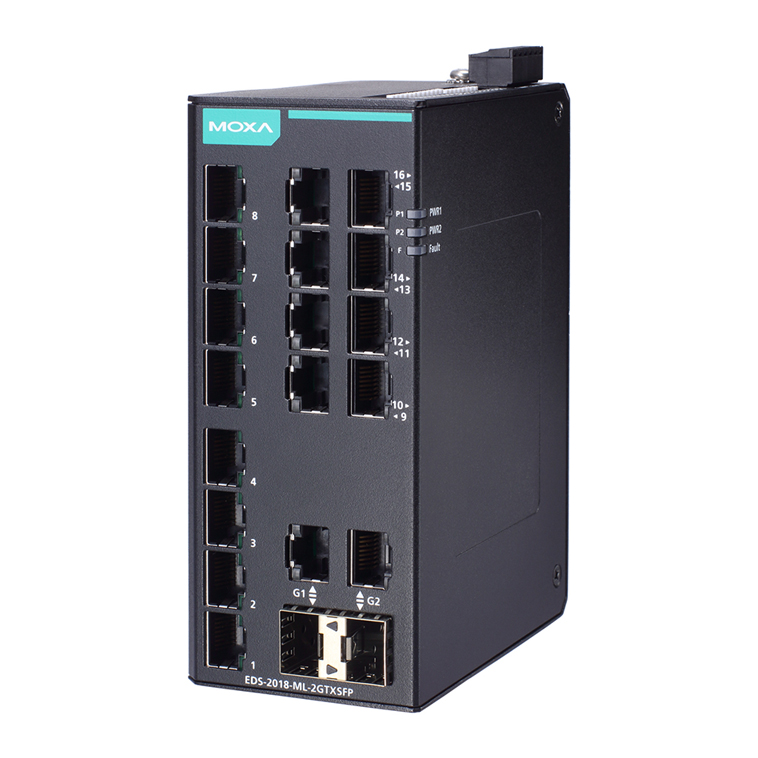

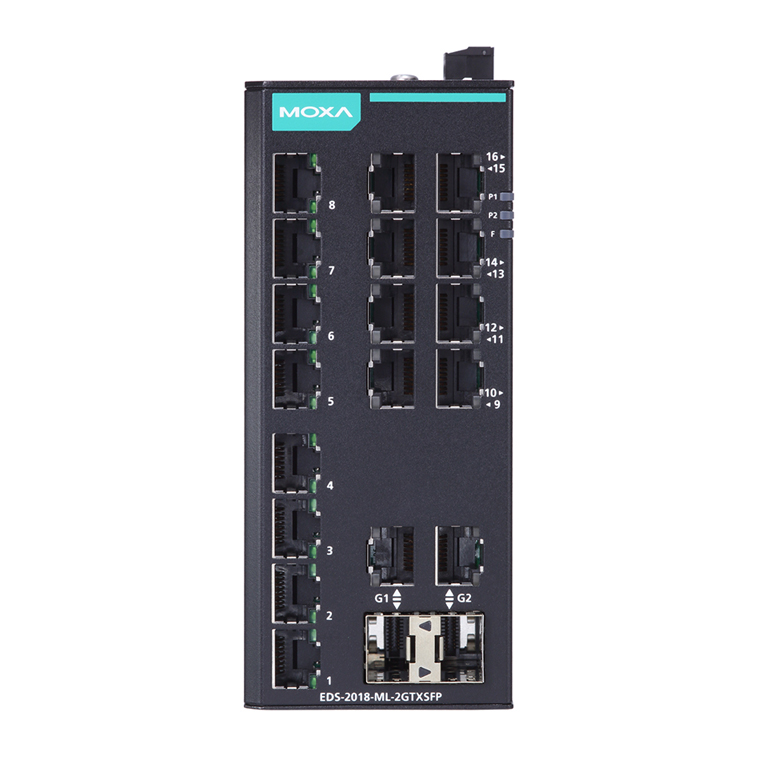

EDS-2018-ML-2GTXSFP
16＋2Gポート ギガビット アンマネージド イーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 高帯域幅データ集約(Aggregation：アグリゲーション)のための設計された柔軟なインターフェースを使った2ギガビットアップリンク
- 大量のトラフィックで重要なデータの処理を実現するQoSサポート
- 電源障害およびポートブレークアラームのためのリレイ出力警告
- IP30保護等級メタルハウジング
- 冗長デュアル 12/24/48 VDC電源入力
- -40～75℃動作温度範囲(-Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-2018-MLシリーズ 産業用イーサネットスイッチは、16の10/100Mカッパーポートと2つの10/100/1000BaseT(X)または100/1000BaseSFPコンボポートを有しているため、高帯域幅のデータコンバージェンスを必要とするアプリケーションに最適です。さらに、異なる産業界のアプリケーションの使用に対して大きな汎用性を提供するために、ユーザがサービス品質(QoS)機能、ブロードキャストストーム保護、外部パネルのDIPスイッチを使用したポートブレークアラーム機能を有効または無効にすることもできます。
EDS-2018-MLシリーズは、12/24/48 VDC冗長電源入力、DINレールマウント、ハイレベルのEMI/EMC機能をサポートしています。また、コンパクトなサイズに加えて、100％のバーンインテストに合格しているため、フィールドで確実に機能します。EDS-2018-MLシリーズの標準動作温度範囲は-10～60℃で、ワイド動作温度(-40～75℃)モデルも提供しています。
テクニカルノート
-
-
Moxaの産業用イーサネットスイッチにSTPケーブルを使用する場合、グランディングの処理の仕方に関する推奨手順
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (RJ45コネクタ) | 16 オート MDI/MDI-Xコネクション 半2重/全2重モード オートネゴシエーションスピード |
|---|---|
| コンボポート (10/100/1000BaseT(X)または100/1000BaseSFP+) | 2 オートネゴシエーションスピード オート MDI/MDI-Xコネクション 半2重/全2重モード |
| 規格 | IEEE 802.3 for 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3x フロー制御 IEEE 802.1p Class of Service |
| DIPスイッチコンフィギュレーション | |
| イーサネットインターフェース | Quality of Service(QoS), ブロードキャストストーム保護, ポートブレーク警報 |
| スイッチプロパティ | |
| MACテーブルサイズ | 8 K |
| パケットバッファサイズ | 4 Mbits |
| プロセッシングタイプ | ストア/フォワード |
| 電源 | |
| コネクション | 1リムーバブル6端子ターミナルブロック |
| 入力電流 | 0.277 A @ 24 VDC |
| 入力電圧 | 12/24/48 VDC, 冗長デュアル入力 |
| 動作電圧 | 9.6～60 VDC |
| 電流保護 | サポート |
| 逆極性保護 | サポート |
| メカニカル | |
| ハウジング | メタル |
| IP保護等級 | IP30 |
| サイズ | 58 × 135 × 95 mm |
| 重量 | 683 g |
| インストレーション | DINレールマウンティング, ウォールマウンティング(オプションキット) |
| 環境 | |
| 動作温度 | EDS-2018-ML-2GTXSFP： -10～60℃ EDS-2018-ML-2GTXSFP-T： -40～75℃ |
| 保管温度(パッケージを含む) | -40～85℃ |
| 湿度 | 5～95％ (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 61010-2-201, EN 62368-1(LVD) |
| EMC | EN 55032/35 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触:6 kV;気中:8 kV IEC 61000-4-3 RS:80 MHz～1 MHz:20 V/m IEC 61000-4-4 EFT:電源: 2 kV;信号:2 kV IEC 61000-4-5 サージ:電源:2 kV;信号:2 kV IEC 61000-4-6 CS:10 V IEC 61000-4-8 PFMF |
| 鉄道交通 | EN 50121-4 |
| 振動 | IEC 60068-2-6 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| MTBF | |
| 時間 | 1,776,132 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 期間 | 5年間 |
| 詳細 | MOXA社 製品保証方針 |

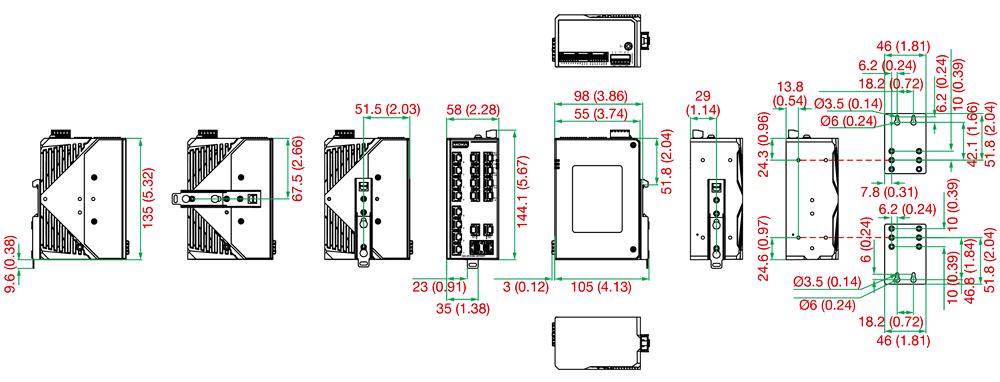

サイズ (単位 = mm)
* 画像クリックで拡大表示します
| EDS-2018-ML-2GTXSFP | 10/100BaseT(X)ポート(RJ45コネクタ)×16, コンボポート(10/100/1000BaseT(X)または100/1000BaseSFP+)×2, 動作温度：-10～60℃ |
|---|---|
| EDS-2018-ML-2GTXSFP-T | 10/100BaseT(X)ポート(RJ45コネクタ)×16, コンボポート(10/100/1000BaseT(X)または100/1000BaseSFP+)×2, 動作温度：-40～75℃ |
EDS-2018-MLシリーズ 製品一覧
| EDS-2018-ML-2GTXSFP | 16＋2Gポート ギガビット アンマネージド イーサネットスイッチ |
| EDS-2018-ML-2GTXSFP-T | 16＋2Gポート ギガビット アンマネージド イーサネットスイッチ |
