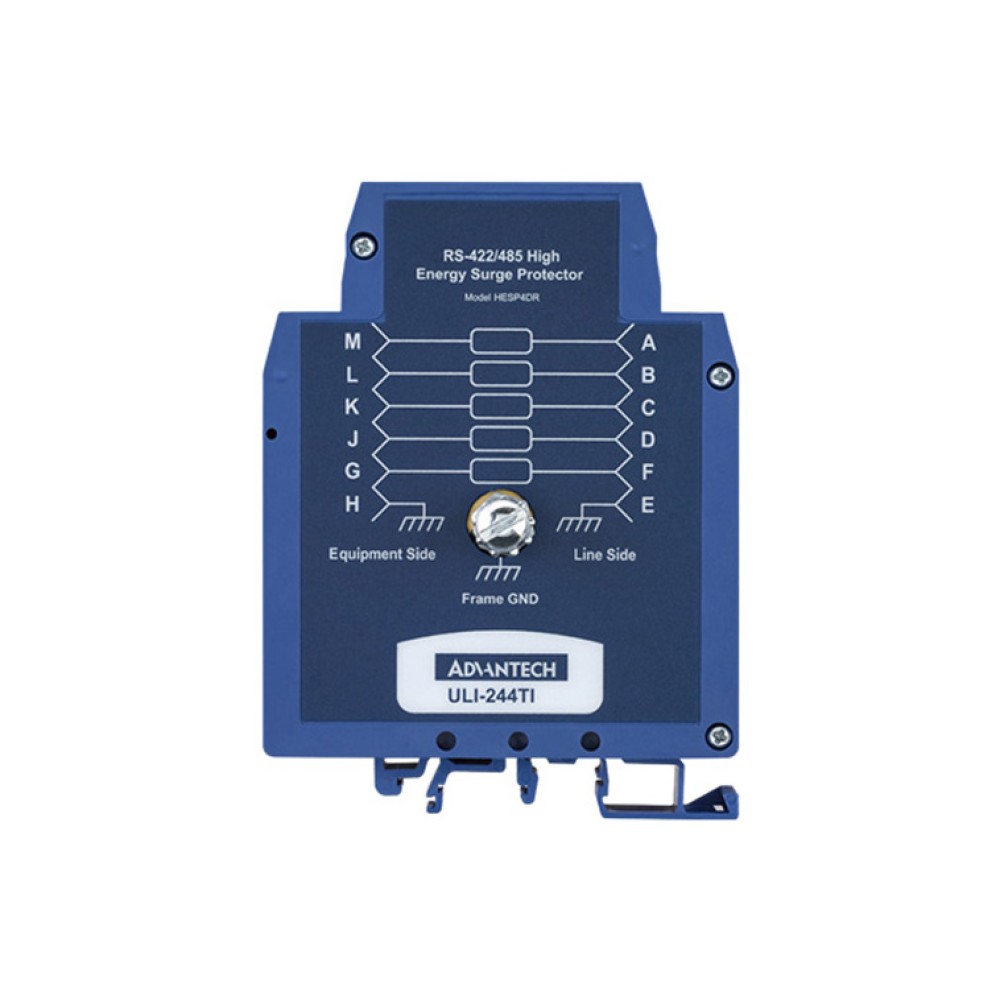

BB-HESP4DR
RS-422/485 データライン 3ステージ DINレールサージプロテクター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- すべてのデータラインを3ステージで保護
- ガス放電管
- 直列抵抗
- 過渡電圧サプレッサ (TVS)
- シグナルグランド接続保護
- 堅牢なターミナルブロック接続
- 専用のシャーシグランドつまみ
- ワイド動作温度サポート
- NEMA TS2
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
HESP4DRは高品質サージプロテクタの認定規格であるIEEE 1000-4-5：1995およびIEEE C62.41-1991に適合しています。本サージプロテクタは、各ラインをサポートするためにガス放電管、直列抵抗および過渡電圧サプレッサ(TVS)の3段階の保護により落雷、電力サージおよび他の電圧擾乱から保護します。ターミナルブロックの5つのRS-422/485信号は、約6.8Vのクランプ電圧をサポートします。

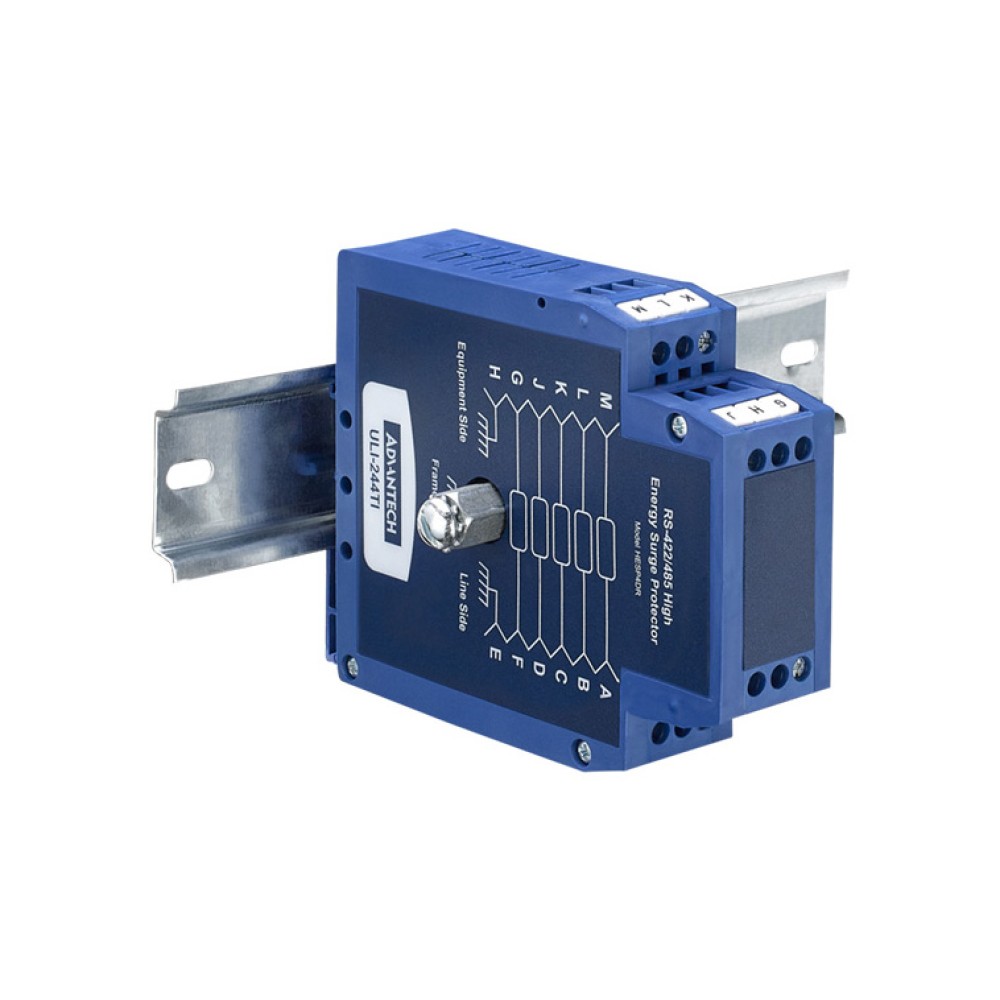

HESP4DRは、10番接地ネジの付いた頑丈なDINレール取付けケース筐体に入っています。適切に機能させるため、10番ネジと個体アースグランドを確実に接続します。
サージ保護規格
IEC 1000-4-5：1995「サージイミュニティ試験」およびIEEE C62.41-1991「低電圧AC電源回路におけるサージ電圧に関してIEEEが推奨する方法」は、サージ保護の認定規格です。頑丈な本サージプロテクタは、これらの2つの仕様を満たす6kVでテストされています。
| シリアル技術 | |
| コネクタ | ライン側：5ラインターミナルブロック 機器側：5ラインターミナルブロック |
|---|---|
| サージ保護 | |
| クランピング電圧 - ステージ1 | 最小72VDC 最大108VDC |
| シリーズレジスタンス - ステージ2 | 2.7Ohms |
| クランピング電圧 - ステージ3 | 最小6.45VDC 最大7.14VDC |
| クランピングタイム | 5×10-9秒以下 |
| サイズ | 3.55 × 7.88 × 10.53 cm |
| 設置 | DINレールマウンティング |
| 重量 | 0.114kg |
| 環境 | |
| 動作温度 | -40～+80℃ |
| 保管温度 | -40～+85℃ |
| 動作湿度 | 0～95% (結露なきこと) |
| 認証 - HESP4DR | |
| HESP4DR | FCC Part 15, CISPR, EN 55022: 2010 + AC: 2011 Class A Emissions CE, NEMA TS2 EN 61000-6-1: 2007 ジェネリック規格: 住宅、商用、軽工業環境 EN 61000-4-5: 2006 電気的サージ |

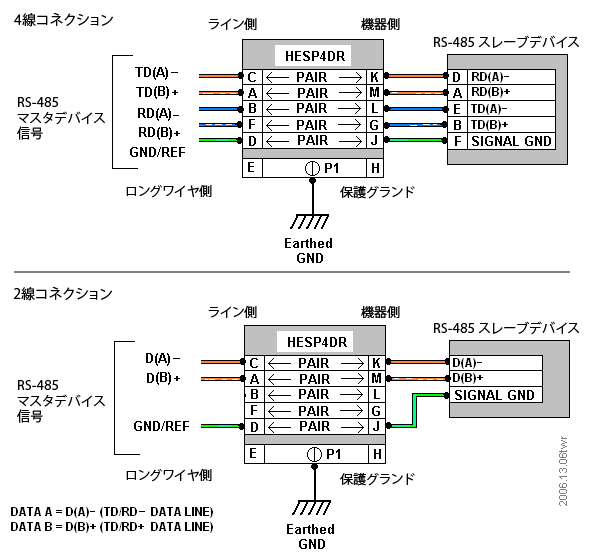

詳細

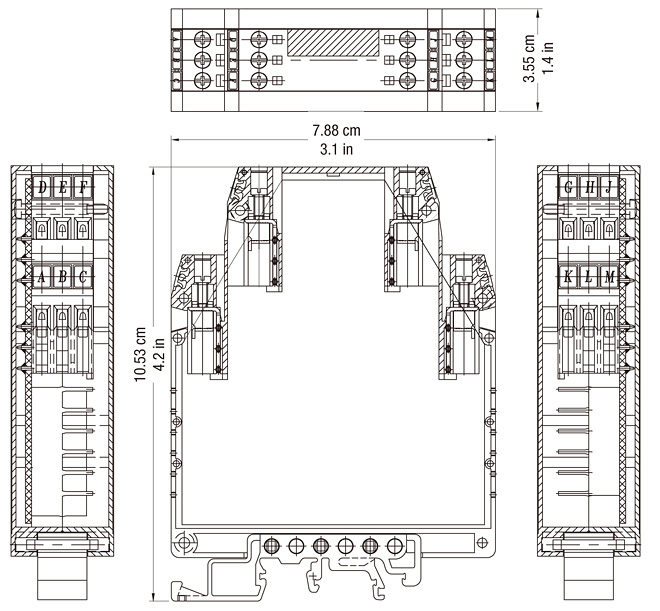

サイズ (単位 = mm)
| BB-HESP4DR | RS-422/485×5 DINレールマウント |
|---|
