BB-485HESP
3段階保護 RS-422/485×3 サージプロテクター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- すべてのデータラインを3ステージで保護
- ガス放電管
- 直列抵抗
- 過渡電圧サプレッサ (TVS)
- シグナルグランド接続保護
- 堅牢なターミナルブロック接続
- 専用のシャーシグランドつまみ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
3段階保護のサージプロテクター、232HESP/422HESP/485HESPは、高品質のサージプロテクターの高い基準であるIEEE 1000-4-5:1995およびIEEE C62.41-1991規格を満たしています。本サージプロテクターは各ラインをサポートするために、ガス放電管、直列抵抗、過渡電圧サプレッサ (TVS) の3段階の保護により、落雷、電力サージや他の電圧擾乱から保護します。ターミナルブロックの3つのRS-232C/422/485信号は、約6.8Vのクランプ電圧をサポートします。

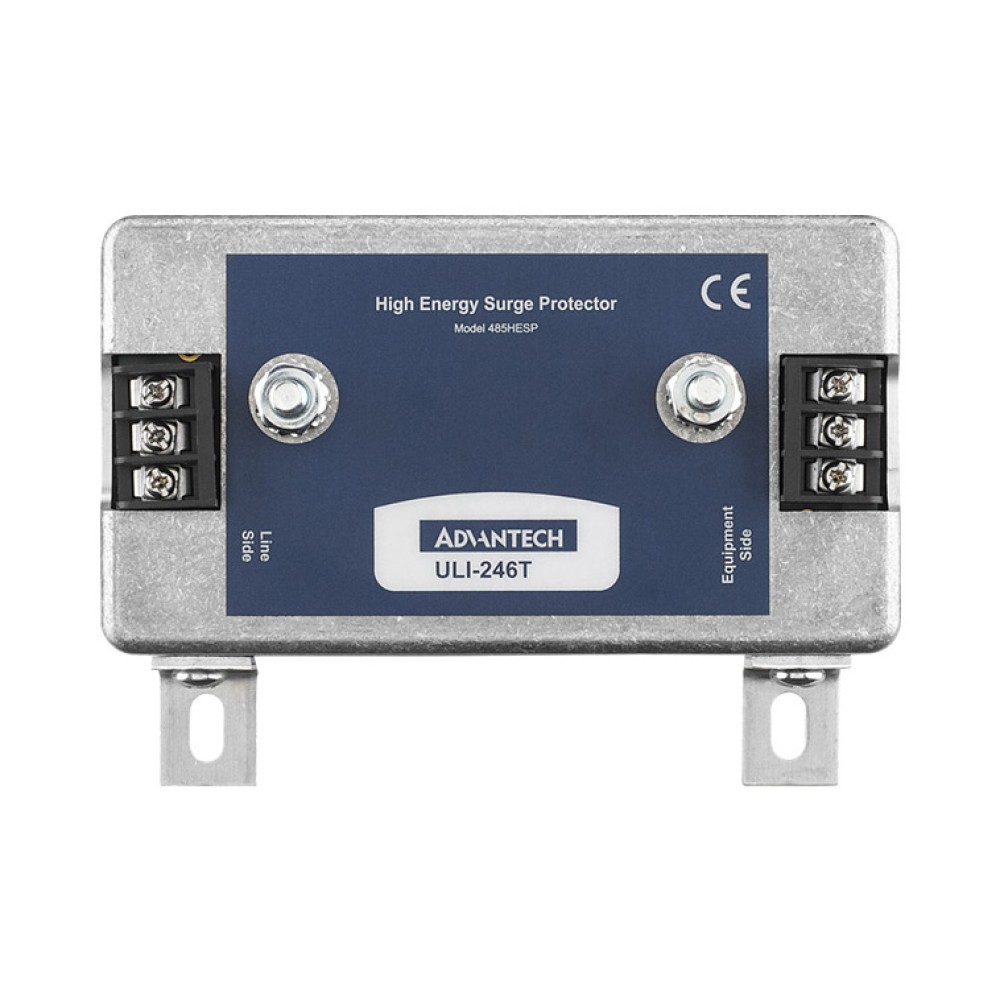

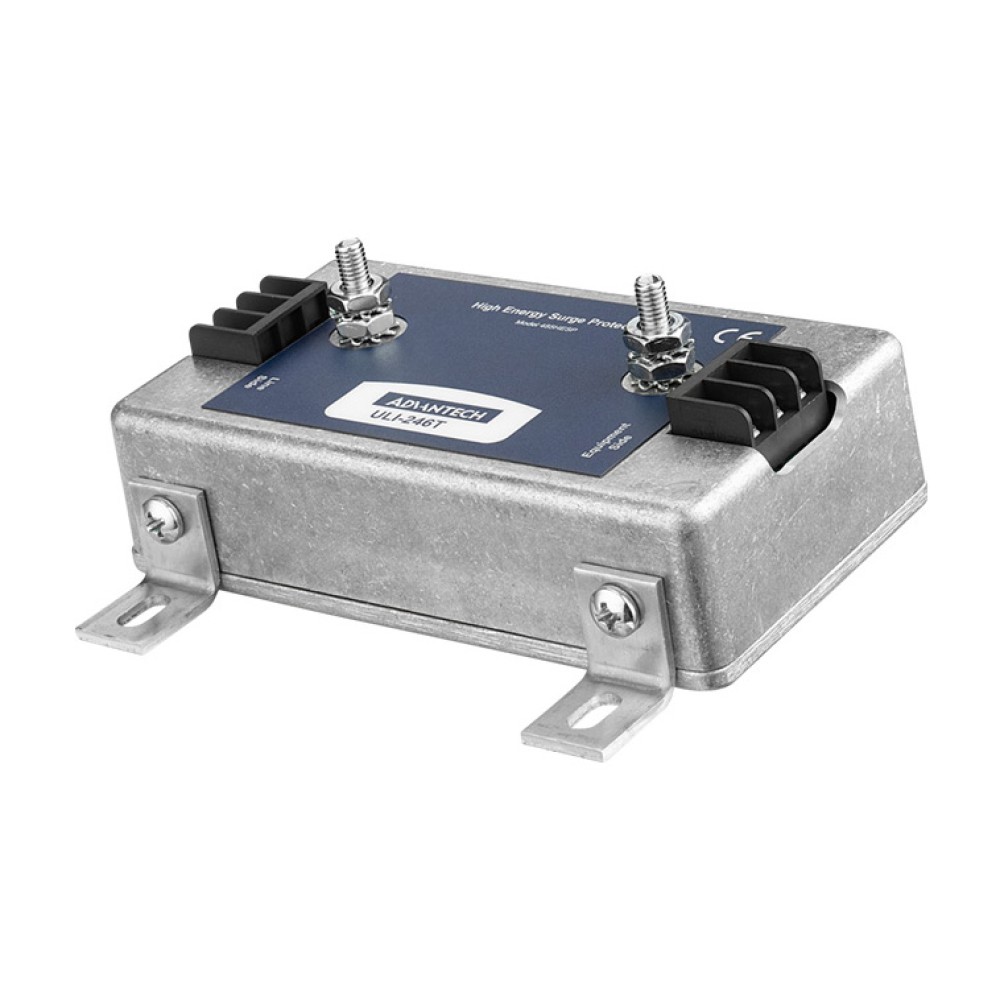

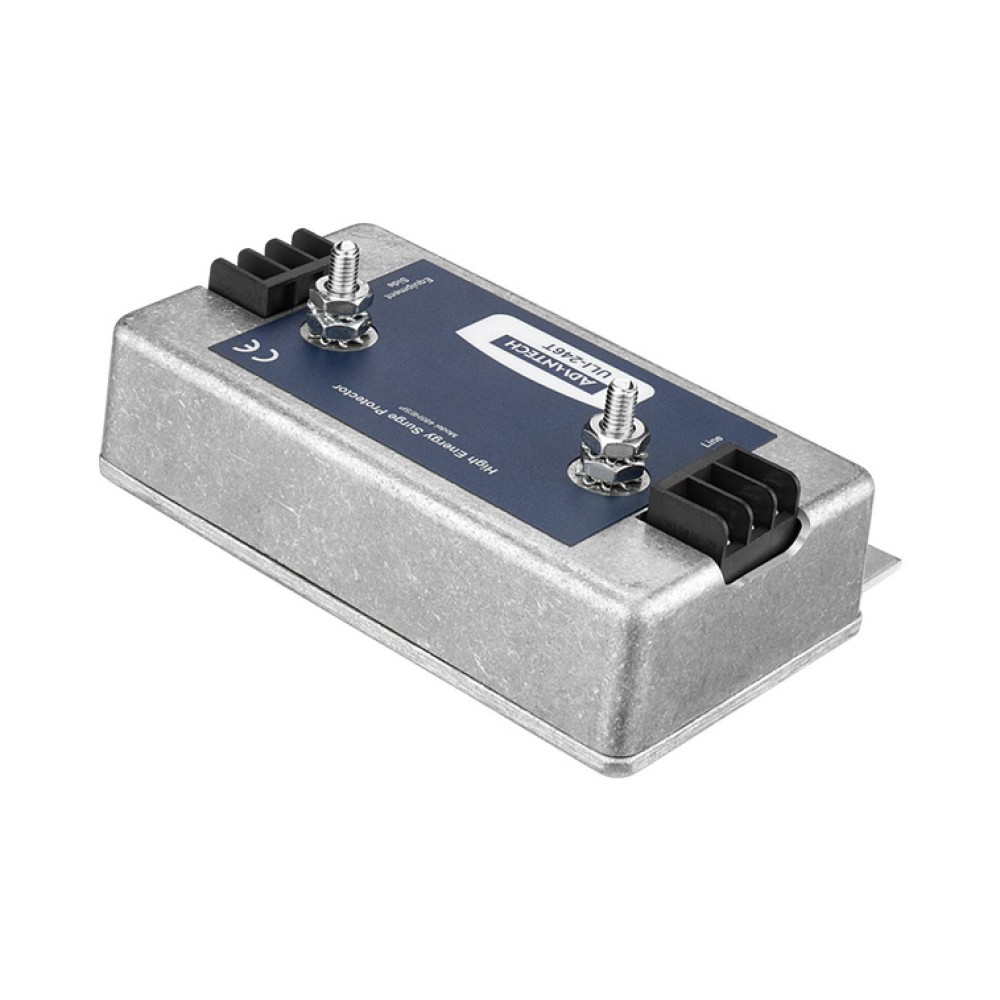

232HESP/422HESP/485HESPは、堅牢な金属製の表面パネル取付け可能な筐体に入り、シグナルグランド接続保護、専用のシャーシグランドつまみが備えられています。適切に機能させるため、10番ネジと個体アースグランドを確実に接続します。485HESPは、十分なグランド接続を提供するため、2つのターミナルポストと2つのメタルマウンティングブラケットを備えています。
サージ保護規格
IEEE 1000-4-5:1995「サージイミュニティ試験」およびIEEE C62.41-1991「低電圧AC電源回路におけるサージ電圧に関してIEEEが推奨する方法」は、サージ保護の認定規格です。3ステージRS-232C/422/485サージプロテクターは、これらの2つの仕様を満たす6kVでテストされています。
| シリアル技術 | |
| コネクター | 3ライン ターミナルブロック |
|---|---|
| サージ保護 | |
| クランピング電圧 ‐ ステージ1 | 最小 72VDC 最大 108VDC |
| シリーズレジスタンス ‐ ステージ2 | 2.7Ohms |
| クランピング電圧 ‐ ステージ3 | 最小 6.45VDC 最大 7.14VDC |
| クランピングタイム | 5×10-9秒以下 |
| サイズ | 11.4×8.4×4.6 cm |
| 設置 | In-line |
| 重量 | 0.19kg |
| 環境 | |
| 動作温度 | 0～+70℃ |
| 保管温度 | -40～+85℃ |
| 動作湿度 | 0～95% (結露なきこと) |
| 認証 | FCC Part 15, CISPR, EN 55022: 2010 + AC:2011 Class A Emissions CE EN 61000-6-1: 2007 ジェネリック規格:住宅、商用、軽工業環境 EN 61000-4-5: 2006 電気的サージ |
| BB-485HESP | RS-422/485×3 パネルマウント |
|---|
ULI-240シリーズ 製品一覧
| BB-232HESP | 3段階保護 RS-232C×5 サージプロテクター |
| BB-422HESP | 3段階保護 RS-422/485×5 サージプロテクター |
| BB-485HESP | 3段階保護 RS-422/485×3 サージプロテクター |
| BB-HESP4DR | RS-422/485 データライン 3ステージ DINレールサージプロテクター |
| BB-485FPP | 422/485 フューズド・ポートプロテクター |
