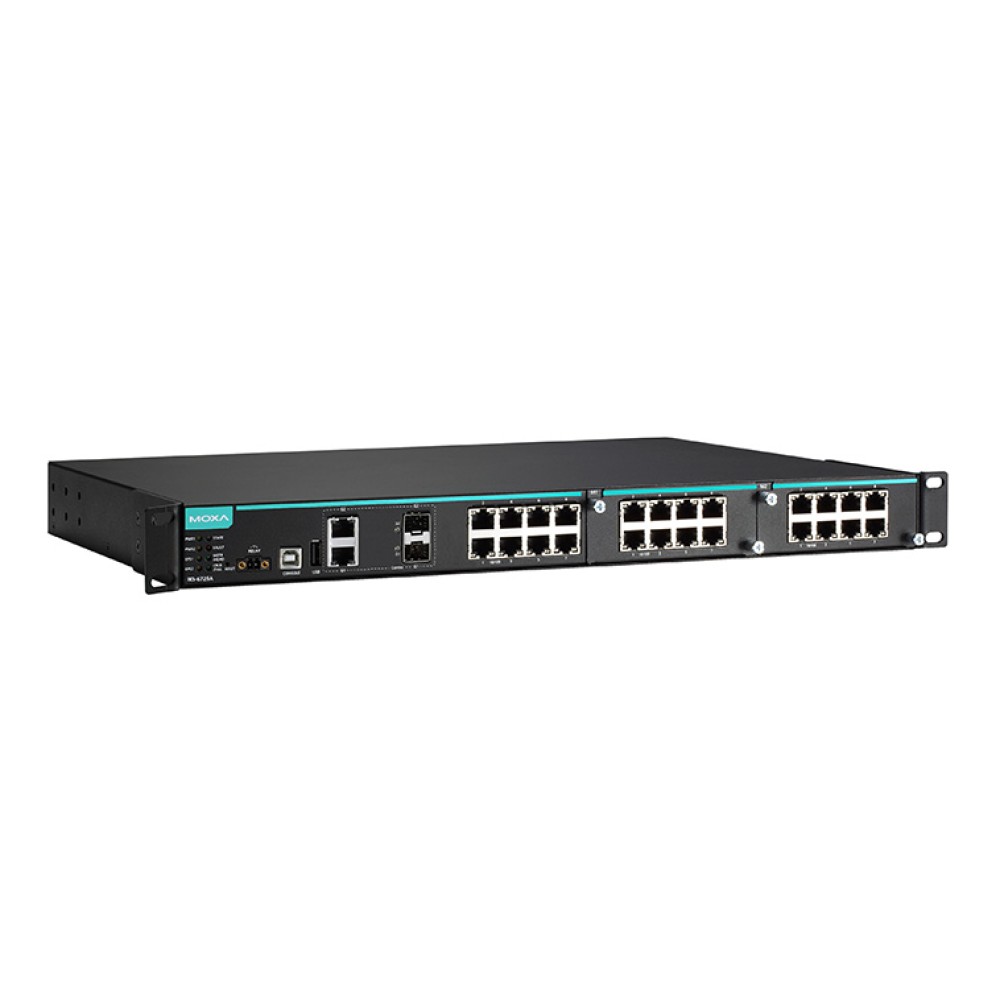

IKS-6726A-2GTXSFP-48-48-T
産業用 24＋2G/24＋4Gポート モジュラマネージド イーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 銅線および光ファイバ用の2/4のギガビットポートと、24個のファストイーサネットポート
- Turbo Ring および Turbo Chain (リカバリタイム＜ 20ms ＠ 250スイッチ)、RSTP/STP および MSTPネットワーク冗長性
- 24/48VDC または 110/220VAC のデュアル絶縁型冗長電源入力
- さまざまなメディアの組み合わせから選べるモジュール設計
- -40～75℃の動作温度範囲
- 産業用ネットワークの管理を簡単にし、可視化する MXstudioをサポート
- ミリ秒レベルのマルチキャストデータとビデオネットワークリカバリを確実にするV-ON™技術
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

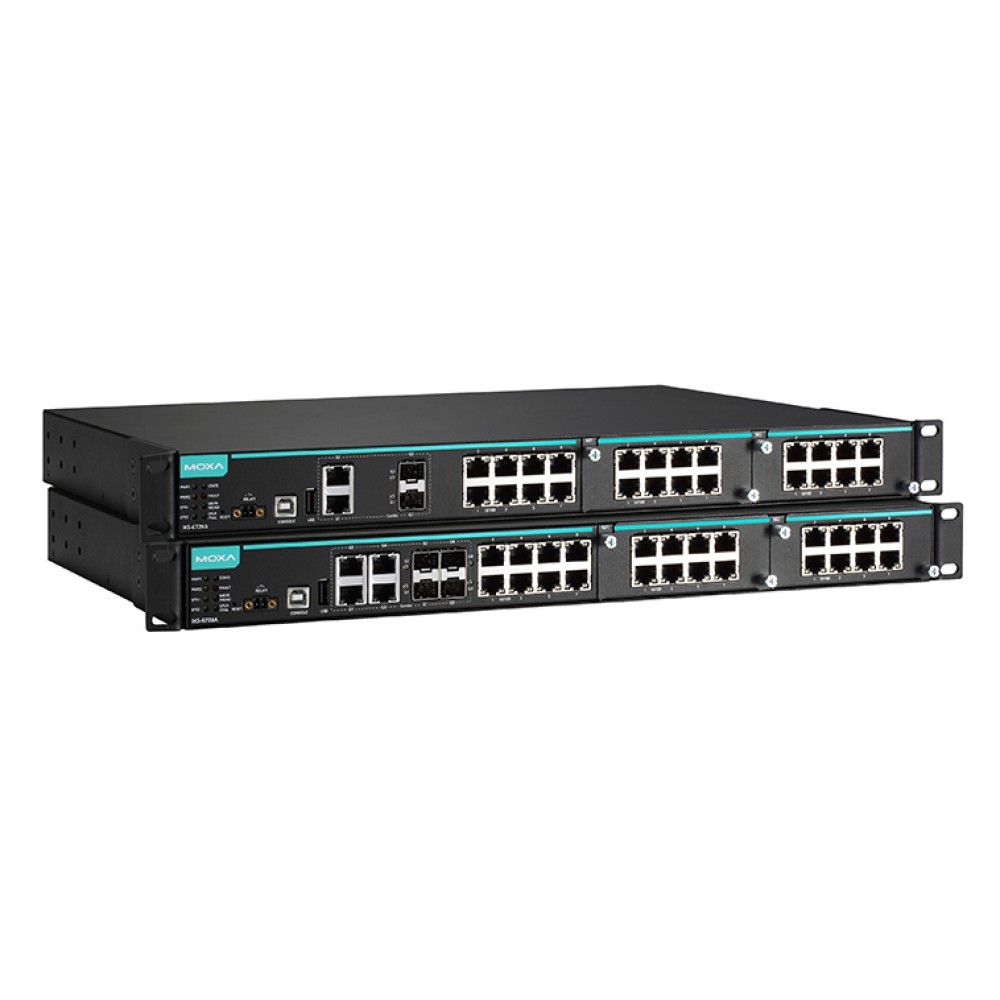

産業用ラックマウントイーサネットスイッチ IKS-6726A/6728Aシリーズは、交通管制システムや海上アプリケーションといったミッションクリティカルな、産業やビジネスアプリケーションの厳しい要求を満たすように設計されています。IKS-6726A/6728Aのギガビットおよびファストイーサネット・バックボーン、冗長リング、24/48VDC または 110/220VACのデュアル絶縁型冗長電源が通信の信頼性を向上させ、ケーブルや配線のコストを削減します。さらに、IKS-6726A/6728Aのモジュール設計がネットワークの計画を簡単にし、最大4つのギガビットポートおよび24個のファストイーサネットポートを備えているので、より柔軟なものにします。
| テクノロジー | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) および 100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3x フロー制御 IEEE 802.1D-2004 スパニングツリープロトコル IEEE 802.1w Rapid STP IEEE 802.1s マルチプルスパニングツリープロトコル IEEE 802.1Q VLANタギング IEEE 802.1p Class of Service IEEE 802.1X 認証 IEEE 802.3ad LACPを使用したポートトランク |
|---|---|
| ソフトウェア機能 | |
| 管理 | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, ポートミラーリング, DDM, RMON, DHCPサーバ/クライアント, DHCPオプション 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, フローコントロール, バックプレッシャーフローコントロール |
| フィルタ | 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP |
| 冗長プロトコル | STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, リンクアグリゲーション |
| セキュリティ | RADIUS, TACACS+, SSL, SSH, Broadcast Storm Protection, Port Lock |
| 時間管理 | SNTP, NTPサーバ/クライアント, IEEE 1588v2 PTP (ソフトウェアベース) |
| 産業用プロトコル | EtherNet/IP, Modbus/TCP |
| MIB | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| 最大利用VLAN数 | 64 |
| VLAN ID範囲 | VID 1 ～ 4094 |
| IGMPグループ | 2048 |
| MACテーブルサイズ | 16 K |
| パケットバッファサイズ | 12 Mbit |
| ジャンボフレームサイズ | 9.6 KB |
| インターフェース | |
| ファストイーサネット | 10/100BaseT(X) 用ポート 8, 10/100BaseT(X), 100BaseFX (SC/STコネクタ), 100Base SFP用 8ポート または 6ポート インターフェースモジュール用のモジュラスロット×2 詳細は IM-6700A ファストイーサネットモジュール をご覧ください。 |
| ギガビットイーサネット | 2 または 4ポート 10/100/1000BaseT(X) または 100/1000Base SFP |
| コンソールポート | USB－シリアルコンソール (Type B コネクタ) |
| ストレージポート | USBストレージ (ABC-02-USB用 Type A コネクタ) |
| アラーム接点 | 1リレー接点出力, 電流容量 3A ＠ 30VDC または 3A ＠ 240VAC |
| 電源 | |
| 入力電圧 |
|
| 動作電圧 |
|
| 入力電流 | (IM-6700Aモジュールを実装しない状態)
|
| 過電流保護 | 有 |
| 逆極性保護 | 有 |
| メカニカル | |
| 筐体 | IP30保護 |
| サイズ | 440 × 44 × 280 mm |
| 重さ | 4100 g |
| 設置 | 19インチラック取付 |
| 環境基準 | |
| 動作温度 | -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 60950-1、EN 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 (静電気放電)：接触: 6kV；気中: 8kV IEC 61000-4-3 (放射電磁界)：80MHz～1GHz: 10V/m IEC 61000-4-4 (EFT)：電源：2kV；信号: 2kV IEC 61000-4-5 (サージ)：電源：2kV；信号: 1kV IEC 61000-4-6 (伝導RF)：信号：10V IEC 61000-4-8 (電源周波数磁界) |
| 鉄道交通 | EN 50121-4 |
| 海上 | DNV, GL, LR, ABS, NK |
| 衝撃 | IEC 60068-2-27 |
| 自由落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| 注意 | 最新情報はMoxaのwebサイトをご覧ください |
| 平均故障間隔 (MTBF) | |
| 時間 | IKS-6726A：149,151 時間 IKS-6728A：148,687 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
IKS-6726A-2GTXSFP シリーズ
IKS-6726A-4GTXSFP シリーズ

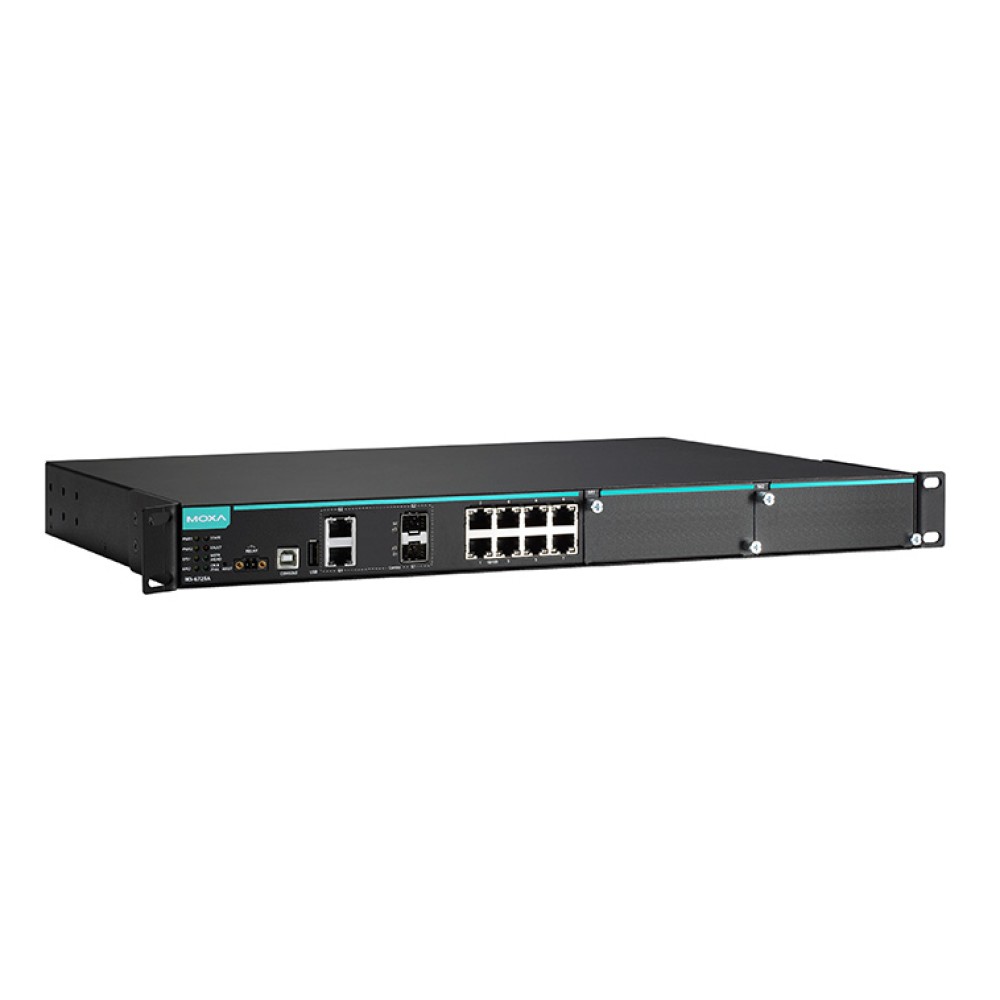

| IKS-6726A-2GTXSFP-48-48-T | 8つの 10/100BaseT(X)ポート 2つの 10/100/1000BaseT(X) または 100/1000BaseSFPコンボポート および ファストイーサネットモジュール用スロットを2つ備えたモジュラマネージドイーサネットスイッチ フロントパネル配線 2台の絶縁型電源(48VDC) 動作温度範囲：-40～75℃ |
|---|
互換モジュール
IKS-6726A-2GTXSFP/IKS-6728A-4GTXSFP/IKS-6728A-8PoE-4GTXSFPシリーズスイッチ用
ファストイーサネットモジュール
IM-6700Aシリーズ
IKS-6726Aシリーズ 製品一覧
| IKS-6726A-2GTXSFP-24-24-T | 産業用 24＋2G/24＋4Gポート モジュラマネージド イーサネットスイッチ |
| IKS-6726A-2GTXSFP-24-T | 産業用 24＋2G/24＋4Gポート モジュラマネージド イーサネットスイッチ |
| IKS-6726A-2GTXSFP-48-48-T | 産業用 24＋2G/24＋4Gポート モジュラマネージド イーサネットスイッチ |
| IKS-6726A-2GTXSFP-48-T | 産業用 24＋2G/24＋4Gポート モジュラマネージド イーサネットスイッチ |
| IKS-6726A-2GTXSFP-HV-HV-T | 産業用 24＋2G/24＋4Gポート モジュラマネージド イーサネットスイッチ |
