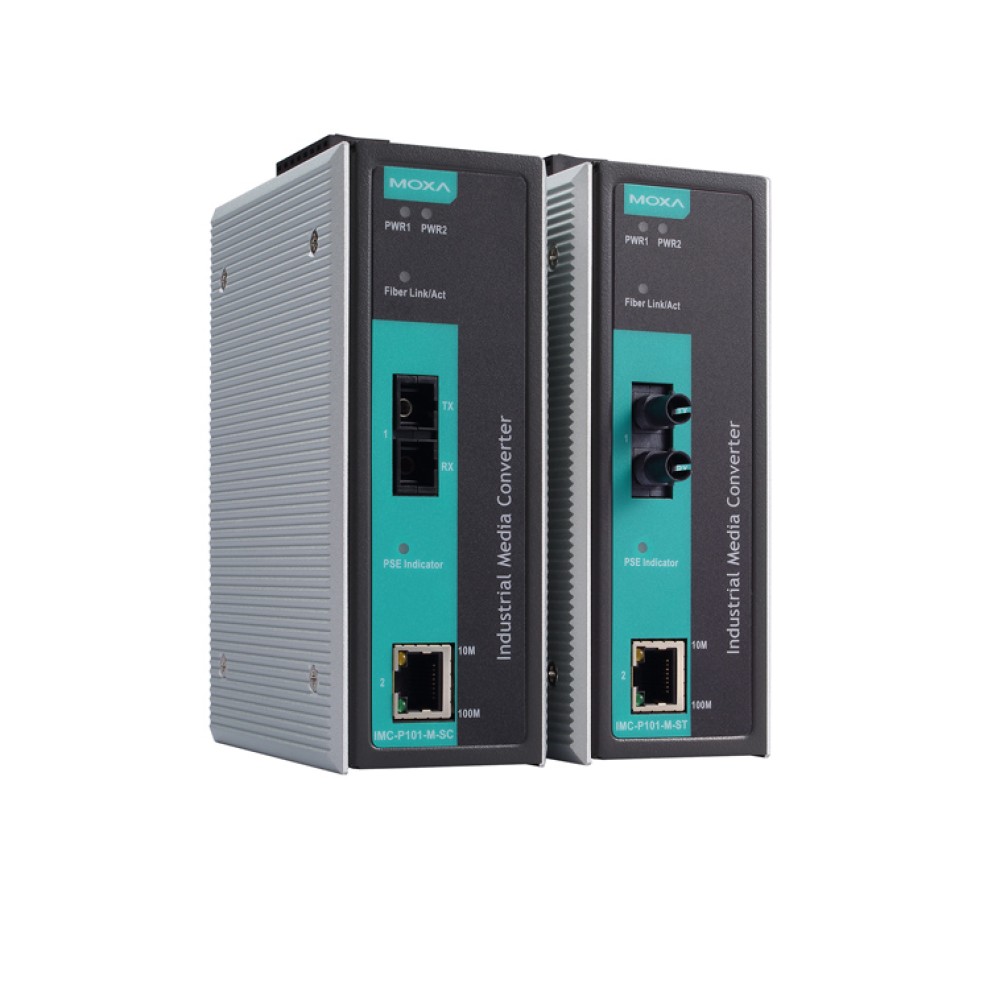

IMC-P101-M-SC-T
産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 10/100BaseT(X)オートネゴシエーションおよびオートMDI/MDI-X
- IEEE 802.3af準拠PoE PSE機器
- 電源障害アラーム用リレー出力
- ストア＆フォワードモードおよびパススルーモード
- -40 ～ 75℃動作温度 (Tモデル)
- 冗長デュアルDC電源入力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
IMC-P101シリーズ 産業用イーサネット－ファイバメディアコンバータは、10/100BaseT(X) - 100BaseFX(SCまたはSTコネクタ)のイーサネットメディアコンバージョンを提供します。コンバータは、接続機器に電源を供給する電源ソース機器(PSE)に分類されています。この場合、1ポートあたりの最大15.4Wの電力を供給することができます。コンバータは、追加の電源工事を必要としません。IMC-P101コンバータは、IEEE 802.3/802.3u/802.3x 10/100M、全2重/半2重、MDI/MDI-Xオートセンシングをサポートする経済的な産業用イーサネットネットワークソリューションを提供します。
| テクニカル | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)、100BaseFX IEEE 802.3af Power-over-Ethernet |
|---|---|
| インターフェース | |
| RJ45ポート | 10/100BaseT(X) |
| ファイバポート | 100BaseFX (SC/STコネクタ) |
| LED表示 | PWR1、PWR2、ファイバリンク、10/100M (TPポート)、PSE表示 |
| DIPスイッチ |  |
| アラーム接点 | 1リレー出力、電流容量1A ＠ 24VDC |
| 光ファイバ | |
 Note：シングルモードファイバトランシーバに接続する際、過剰な光パワーによるダメージを防止するためにアッテネータを使用することを推奨します。Note：特定のファイバトランシーバの"標準距離"：リンクバジェット(dB)＞分散ペナルティ＋トータルリンク損失(dB) | |
| メカニカル | |
| 筐体 | メタル |
| サイズ | 144.45 × 122.3 × 51.65 mm |
| 重さ | 製品のみ : 525g パッケージ収納 : 710g |
| 取付 | DINレール取付、壁面取付(マウンティングキット) |
| 環境 | |
| 動作温度 | 標準モデル : 0 ～ 60℃ ワイド温度モデル : -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 動作湿度 | 5 ～ 95％ (結露なきこと) |
| 電源 | |
| 電源電圧 | 48VDC (46 ～ 57VDC)、冗長入力 |
| 入力電流 | 最大 130 mA ＠ 48 VDC |
| 過電流保護 | 1.6A (耐2信号同士短絡) |
| 接続 | リムーバルターミナルブロック |
| 逆極性保護 | 耐保護V+/V-逆極性 |
| 規格と認証 | |
| 安全 | UL 508 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | EN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m EN 61000-4-4 (EFT): Power: 4 kV; Signal: 4 kV EN 61000-4-5 (Surge): Power: 2 kV; Signal: 2 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF) EN 61000-4-11 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| 平均故障間隔 (MTBF) | |
| 時間 | 435,210 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| IMC-P101-M-SC | PoE産業用10/100BaseT(X)－100BaseFXメディアコンバータ、マルチモードポート、SCコネクタ、0～60℃動作温度 |
|---|---|
| IMC-P101-M-ST | PoE産業用10/100BaseT(X)－100BaseFXメディアコンバータ、マルチモードポート、STコネクタ、0～60℃動作温度 |
| IMC-P101-S-SC | PoE産業用10/100BaseT(X)－100BaseFXメディアコンバータ、シングルモードポート、SCコネクタ、0～60℃動作温度 |
| IMC-P101-S-ST | PoE産業用10/100BaseT(X)－100BaseFXメディアコンバータ、シングルモードポート、STコネクタ、0～60℃動作温度 |
| IMC-P101-M-SC-T | PoE産業用10/100BaseT(X)－100BaseFXメディアコンバータ、マルチモードポート、SCコネクタ、-40～75℃動作温度 |
| IMC-P101-M-ST-T | PoE産業用10/100BaseT(X)－100BaseFXメディアコンバータ、マルチモードポート、STコネクタ、-40～75℃動作温度 |
| IMC-P101-S-SC-T | PoE産業用10/100BaseT(X)－100BaseFXメディアコンバータ、シングルモードポート、SCコネクタ、-40～75℃動作温度 |
| IMC-P101-S-ST-T | PoE産業用10/100BaseT(X)－100BaseFXメディアコンバータ、シングルモードポート、STコネクタ、-40～75℃動作温度 |
