Moxa

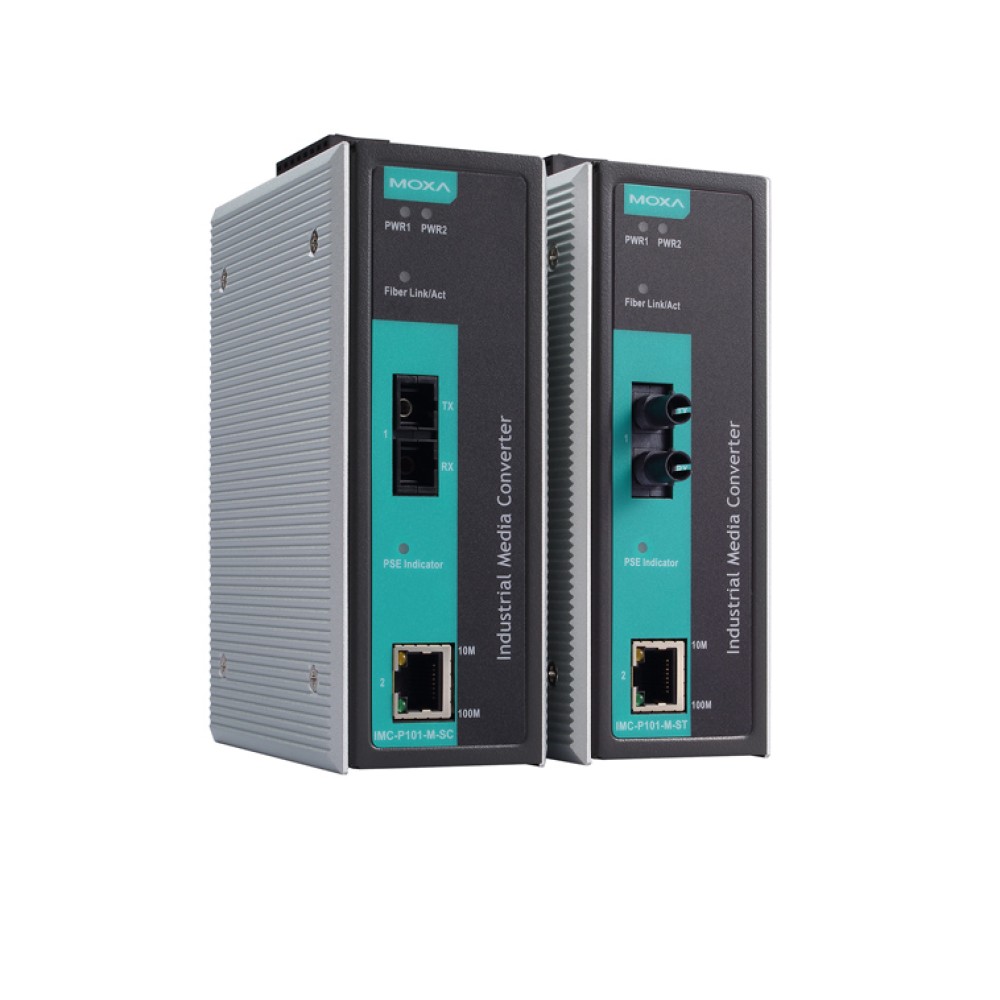

IMC-P101-S-SC-T

産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター

主な製品特長


  • 10/100BaseT(X)オートネゴシエーションおよびオートMDI/MDI-X
  • IEEE 802.3af準拠PoE PSE機器
  • 電源障害アラーム用リレー出力
  • ストア&フォワードモードおよびパススルーモード
  • -40 ~ 75℃動作温度 (Tモデル)
  • 冗長デュアルDC電源入力

FCC

CE

UL

WEEE

RoHS指令準拠

CRoHS

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ
  • FAQ


IMC-P101シリーズ 産業用イーサネット-ファイバメディアコンバータは、10/100BaseT(X) - 100BaseFX(SCまたはSTコネクタ)のイーサネットメディアコンバージョンを提供します。コンバータは、接続機器に電源を供給する電源ソース機器(PSE)に分類されています。この場合、1ポートあたりの最大15.4Wの電力を供給することができます。コンバータは、追加の電源工事を必要としません。IMC-P101コンバータは、IEEE 802.3/802.3u/802.3x 10/100M、全2重/半2重、MDI/MDI-Xオートセンシングをサポートする経済的な産業用イーサネットネットワークソリューションを提供します。


テクニカル
規格 IEEE 802.3 10BaseT
IEEE 802.3u 100BaseT(X)、100BaseFX
IEEE 802.3af Power-over-Ethernet
インターフェース
RJ45ポート10/100BaseT(X)
ファイバポート100BaseFX (SC/STコネクタ)
LED表示PWR1、PWR2、ファイバリンク、10/100M (TPポート)、PSE表示
DIPスイッチ
アラーム接点1リレー出力、電流容量1A @ 24VDC
光ファイバ
Note:シングルモードファイバトランシーバに接続する際、過剰な光パワーによるダメージを防止するためにアッテネータを使用することを推奨します。
Note:特定のファイバトランシーバの"標準距離":リンクバジェット(dB)>分散ペナルティ+トータルリンク損失(dB)
メカニカル
筐体メタル
サイズ144.45 × 122.3 × 51.65 mm
重さ 製品のみ : 525g
パッケージ収納 : 710g
取付DINレール取付、壁面取付(マウンティングキット)
環境
動作温度 標準モデル : 0 ~ 60℃
ワイド温度モデル : -40 ~ 75℃
保管温度-40 ~ 85℃
動作湿度5 ~ 95% (結露なきこと)
電源
電源電圧48VDC (46 ~ 57VDC)、冗長入力
入力電流最大 130 mA @ 48 VDC
過電流保護1.6A (耐2信号同士短絡)
接続リムーバルターミナルブロック
逆極性保護耐保護V+/V-逆極性
規格と認証
安全UL 508
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS EN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV
EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m
EN 61000-4-4 (EFT): Power: 4 kV; Signal: 4 kV
EN 61000-4-5 (Surge): Power: 2 kV; Signal: 2 kV
EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m
EN 61000-4-8 (PFMF)
EN 61000-4-11
グリーン製品RoHS, CRoHS, WEEE
衝撃IEC60068-2-27
落下IEC60068-2-32
振動IEC60068-2-6
平均故障間隔 (MTBF)
時間435,210 時間
規格Telcordia (Bellcore), GB
保証
保証期間5年
詳細Moxa社 製品保証方針

IMC-P101-M-SC PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、マルチモードポート、SCコネクタ、0~60℃動作温度
IMC-P101-M-ST PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、マルチモードポート、STコネクタ、0~60℃動作温度
IMC-P101-S-SC PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、シングルモードポート、SCコネクタ、0~60℃動作温度
IMC-P101-S-ST PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、シングルモードポート、STコネクタ、0~60℃動作温度
IMC-P101-M-SC-T PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、マルチモードポート、SCコネクタ、-40~75℃動作温度
IMC-P101-M-ST-T PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、マルチモードポート、STコネクタ、-40~75℃動作温度
IMC-P101-S-SC-T PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、シングルモードポート、SCコネクタ、-40~75℃動作温度
IMC-P101-S-ST-T PoE産業用10/100BaseT(X)-100BaseFXメディアコンバータ、シングルモードポート、STコネクタ、-40~75℃動作温度

IMC-P101シリーズ 製品一覧

IMC-P101-M-SC 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-P101-M-SC-T 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-P101-M-ST 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-P101-M-ST-T 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-P101-S-SC 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-P101-S-SC-T 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-P101-S-ST 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-P101-S-ST-T 産業用IEEE 802.3af PoE 10/100BaseT(X)⇒100BaseFXメディアコンバーター

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。
