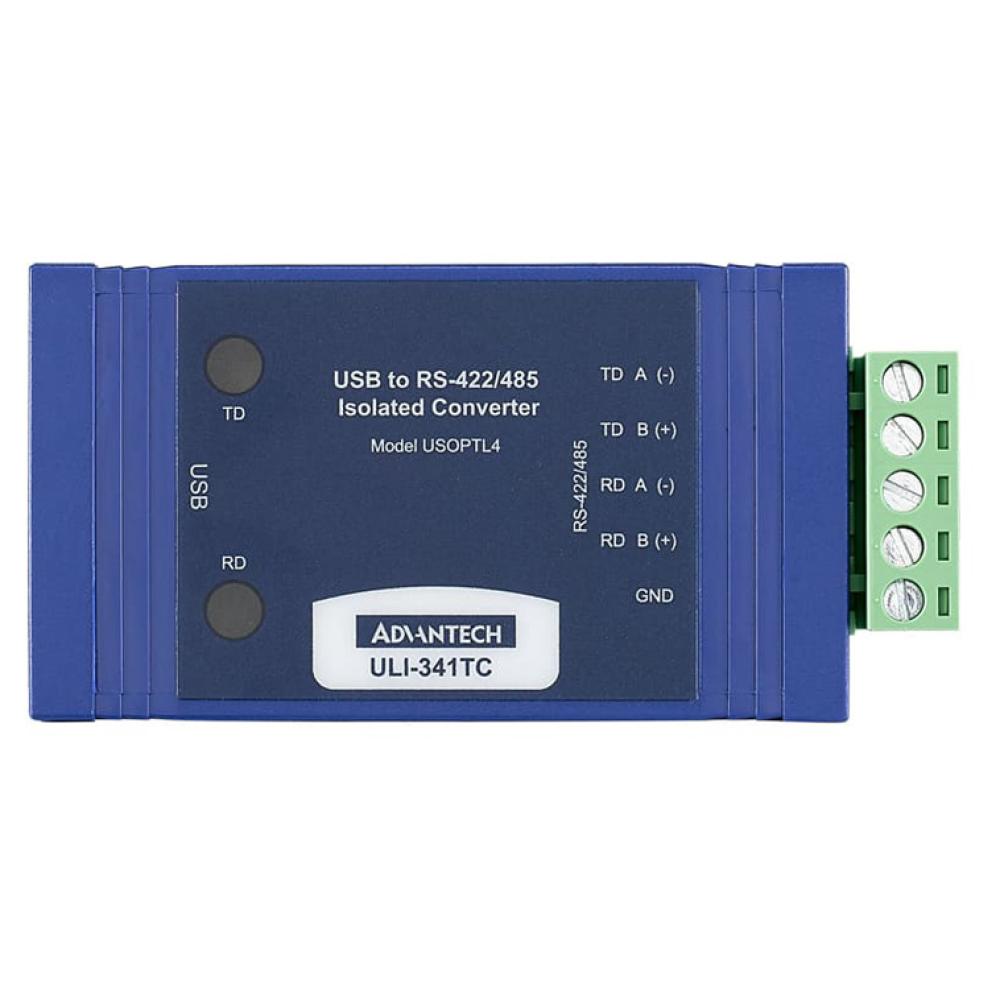

BB-USOPTL4
産業用15KV ESD保護,3000V光学アイソレーションタイプUSB・ツー・RS-422/485コンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 2KVアイソレーション
- ESDプロテクション - 4kV 接触、8kV 空気
- ハイリテンションUSBコネクタ (最低15ニュートンの引っ張り強度に耐える設計)※
- USB 2.0フルスピードコンパチブル (12Mbps)
- RS-422/485データレート最大921.6Kbps
- USBバスパワー
ハイリテンションUSBコネクタは、ケーブルをタイトに保持します。高価な特殊ケーブルを使用とせずに標準のUSBケーブルで堅牢にロックします。(Class 1 Division 2要件を満たす15Newton または 1.53kgの引っ張り強度)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ

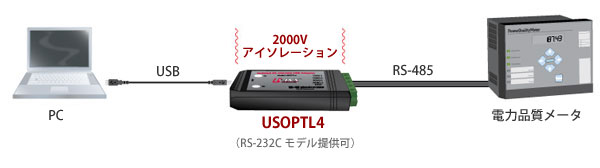

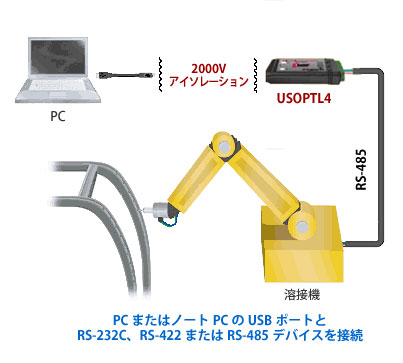

産業環境において、このコンパクトな高圧サージやスパイまたはグランドループから隔離するUSOPTL4/USOPTL4-LS USB - RS-422/485コンバータです。USB - RS-422/485コンバータは、USBインターフェースだけしか備えていないPCにRS-422/485ポートを追加することができます。2KVのアイソレーション保護回路をビルトインしたUSOPTL4/ USOPTL4-LSコンバータは、危険な電圧サージおよびスパイクあるいはグランドループからPCを保護します。また、コンパクトフォームファクタは、スペースが制限された現場にフィットしますが、更に重工業、変電所、鉄道環境、計測制御や研究室でのアプリケーションに最適です。USB2.0によるフルスピード (12Mbps) サポートするので今日のコンピュータ技術との接続を可能にします。各ユニットは、1mのUSBケーブル、ドライバディスクが付属しています。ドライバは、Windows7の32ビットおよび64ビット実装のWindowsプラットフォームをサポートしています。コンバータは、“標準”および“ロックされたシリアル番号”の2つのフォーマットを備えています。“標準”フォーマットの場合、ユニットごとに固有のUSBシリアル番号が付与されます。“ロックされたシリアル番号”フォーマットでは、同じモデル番号ですべてのユニットに同じUSBシリアル番号を使用します。アプリケーションによってそれぞれのバージョンを選択できます。スタンダードの場合は、すべてのユニットが独自のCOMポートが割り当てられドライバは、ユニットごとにインストールする必要があります。
- 理想的なアプリケーション
- 固定された場所。ロックされたシリアル番号の場合、ユニットは、同じCOMポートを共有する同一モデルを使用できます。そのためドライバは、各モデル番号に対して一度だけインストールするだけで済みます。
- 理想的なアプリケーション
- 現場での運用。
RS-422/485 - USB/シリアルコンバータのユニークな機能
- 堅牢なターミナルブロック
- TDA、TDB、RDA、RDB、GNDサポート
- ボーレート最大921Kbps
- RS-485 2線またはRS-422/485 4線ネットワークサポート
- RS-485コントロールSend Data Control (SDC) サポート
| シリアル技術 | |
| RS-422 | TDA(-), TDB(+), RDA(-), RDB(+), GND |
|---|---|
| RS-485 4線 | TDA(-), TDB(+), RDA(-), RDB(+), GND |
| RS-485 2線 | Data A(-), Data B(+), GND |
| コネクタ | リムーバブルターミナルブロツク |
| データレート | 921.6 Kbps |
| アイソレーション | 2 kV |
| USB技術 | |
| USB互換性 | 1.1 および 2.0 (フルスピード) |
| スピード | 12Mbps (フルスピード) |
| コネクタ | Type B |
| OS | Windows 2000、XP (32/64bit)、Vista (32/64bit)、Windows 7 (32/64bit)、2003 & 2008 Server (32/64bit) |
| 電源 | |
| 電源供給 | USB Busパワー |
| 電力消費量 | 低電力デバイス (100A未満) |
| インターフェース | |
| TD/RD | 赤LED |
| メカニカル | |
| サイズ | 89 × 43 × 21 mm |
| エンクロージャ | IP 30、プラスティック |
| 重さ | 0.191kg |
| MTBF | 159,037時間 |
| MTBF計算方法 | MIL 217F Parts Count Reliability |
| 環境 | |
| 動作温度 | 0～70℃ |
| 保管温度 | -40～85℃ |
| 動作湿度 | 0～95% 結露なきこと |
| 規格 および 認証 | |
| エミッション | FCC Class B、CISPR Class B (EN 55022：2006) |
| CE | EN61000-6-1：2007 (軽工業) EN61000-4-2：2008 (ESD) --- ±4KV接触、±8KV空気 EN61000-4-3：2008 (RI) --- 3V/m、80～1000MHz、1V/m、1.3～2.7GHz EN61000-4-4：2004 (EFT Brust) --- ±0.5KV信号ポート EN61000-4-6：2005 (CI) --- 3 VRMS、0.15～80MHz |

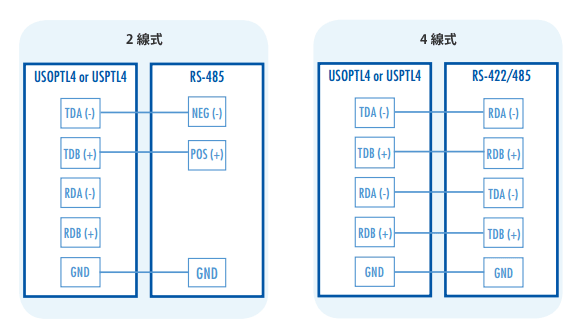

結線図
| BB-USOPTL4 | USB - RS-422/485コンバーター アイソレーションサポート |
|---|
