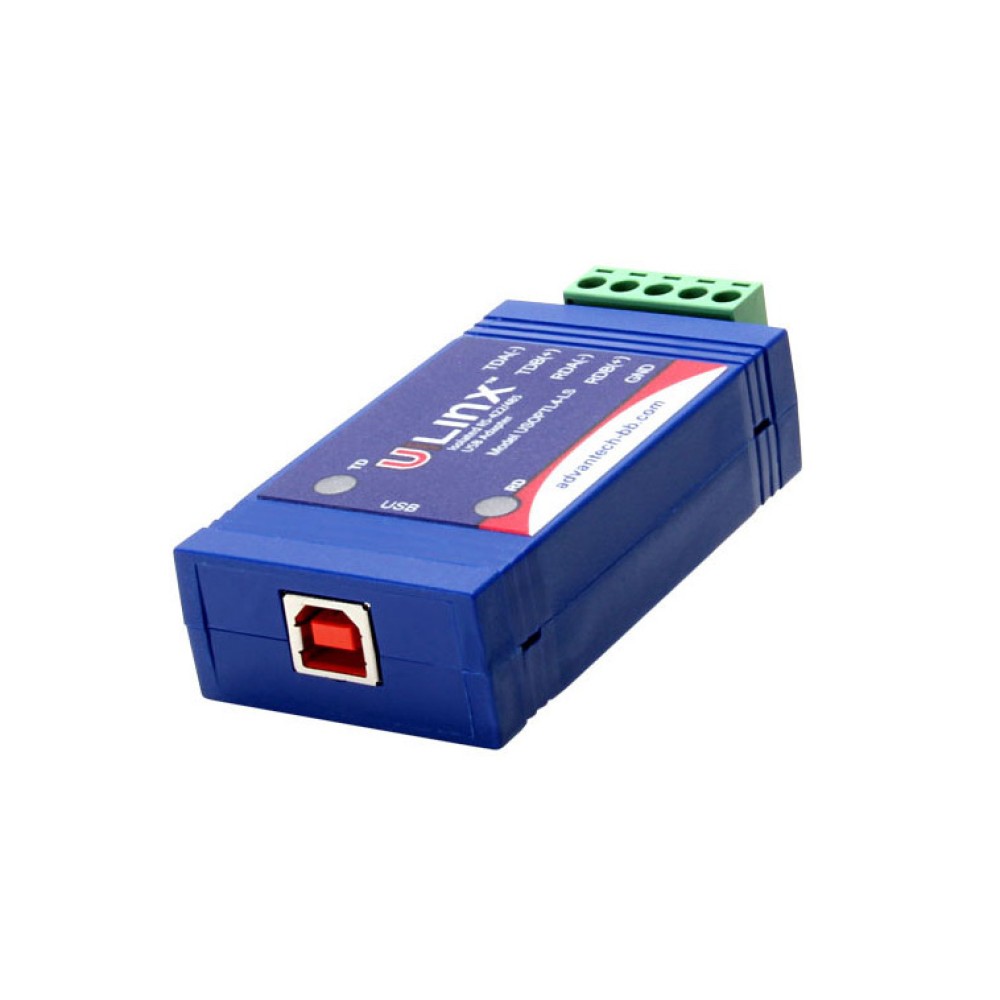

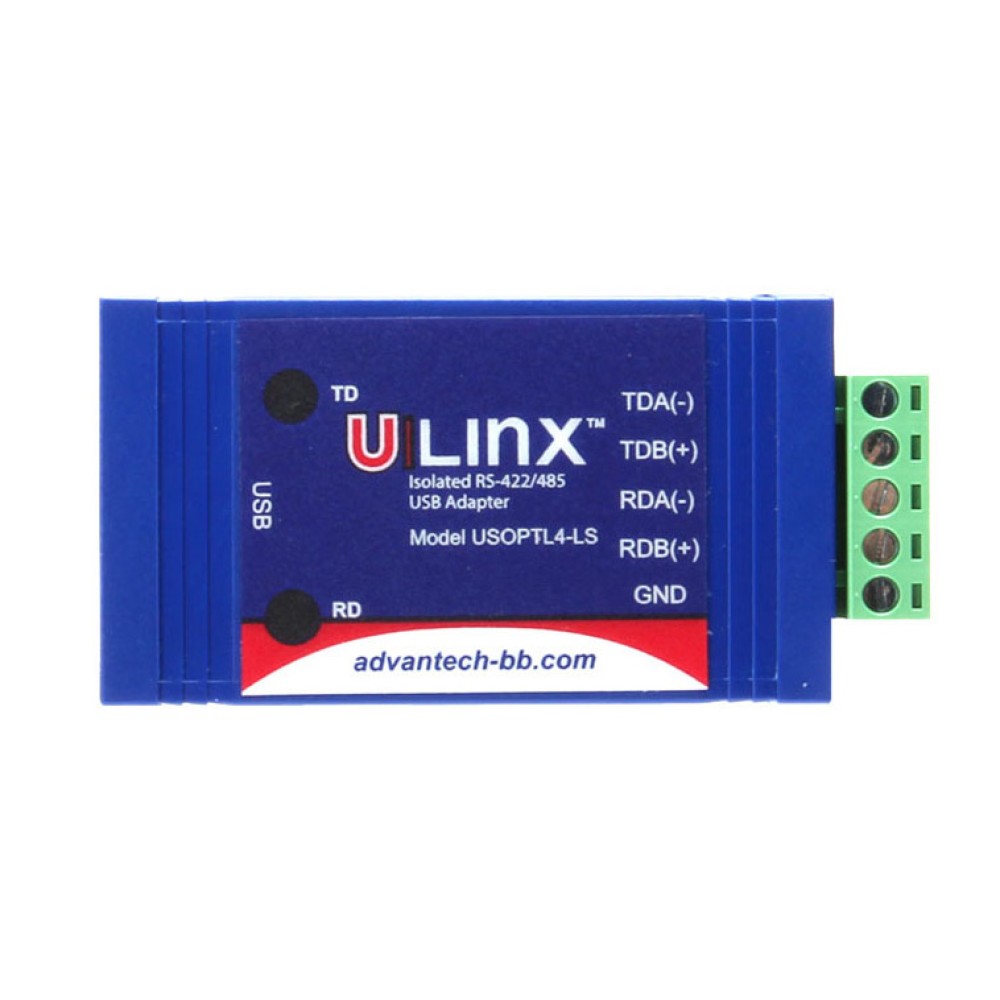

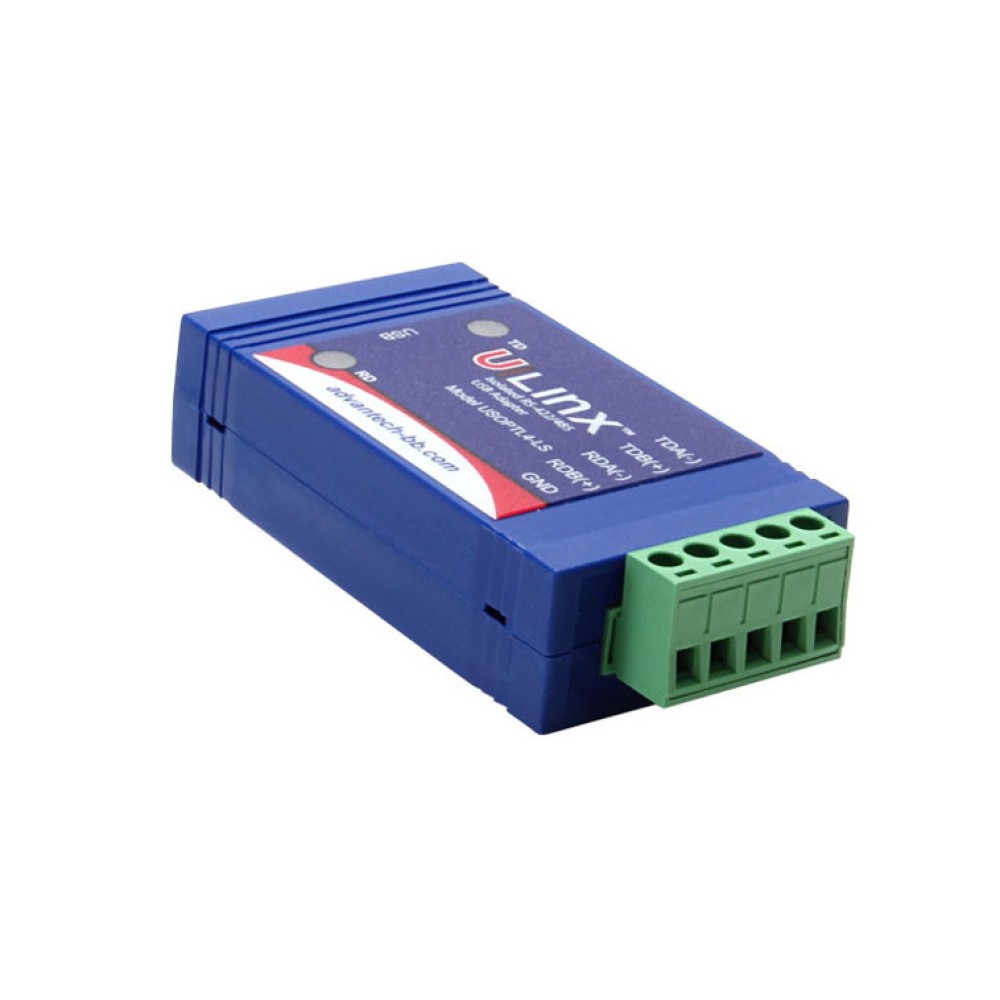

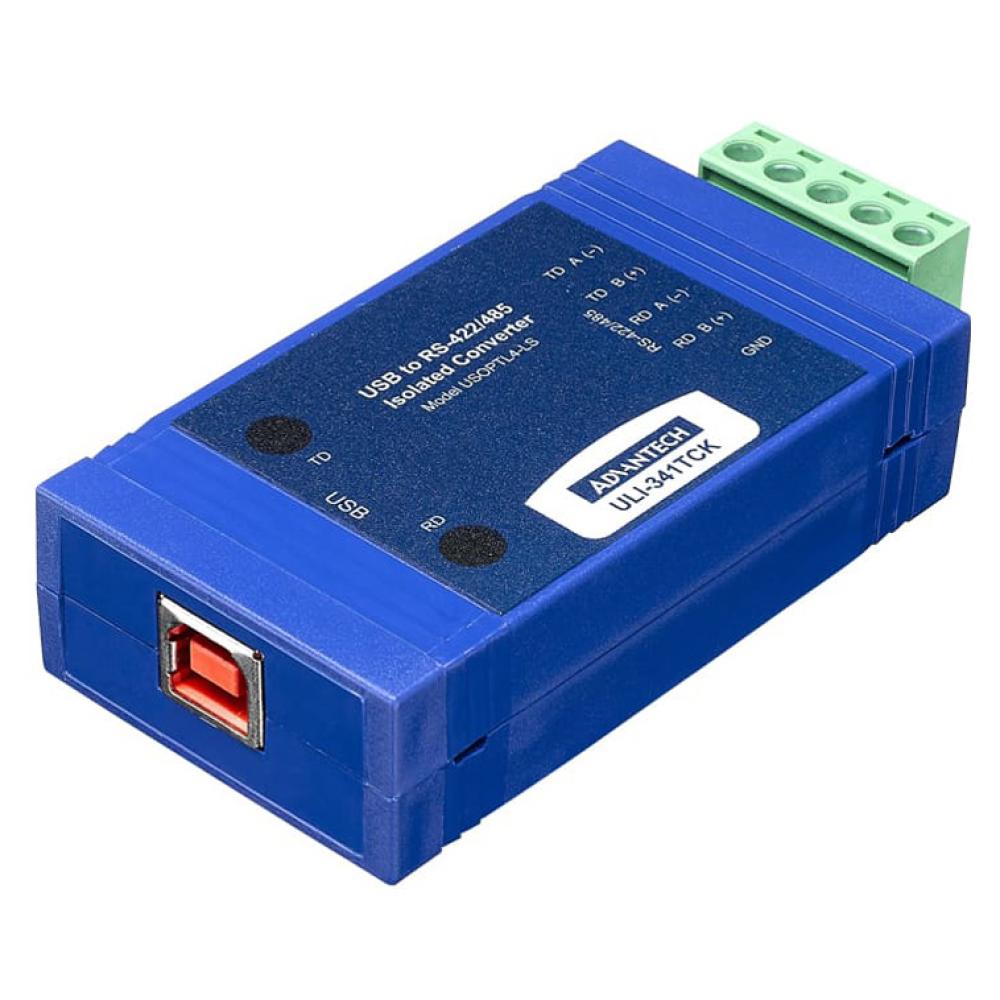

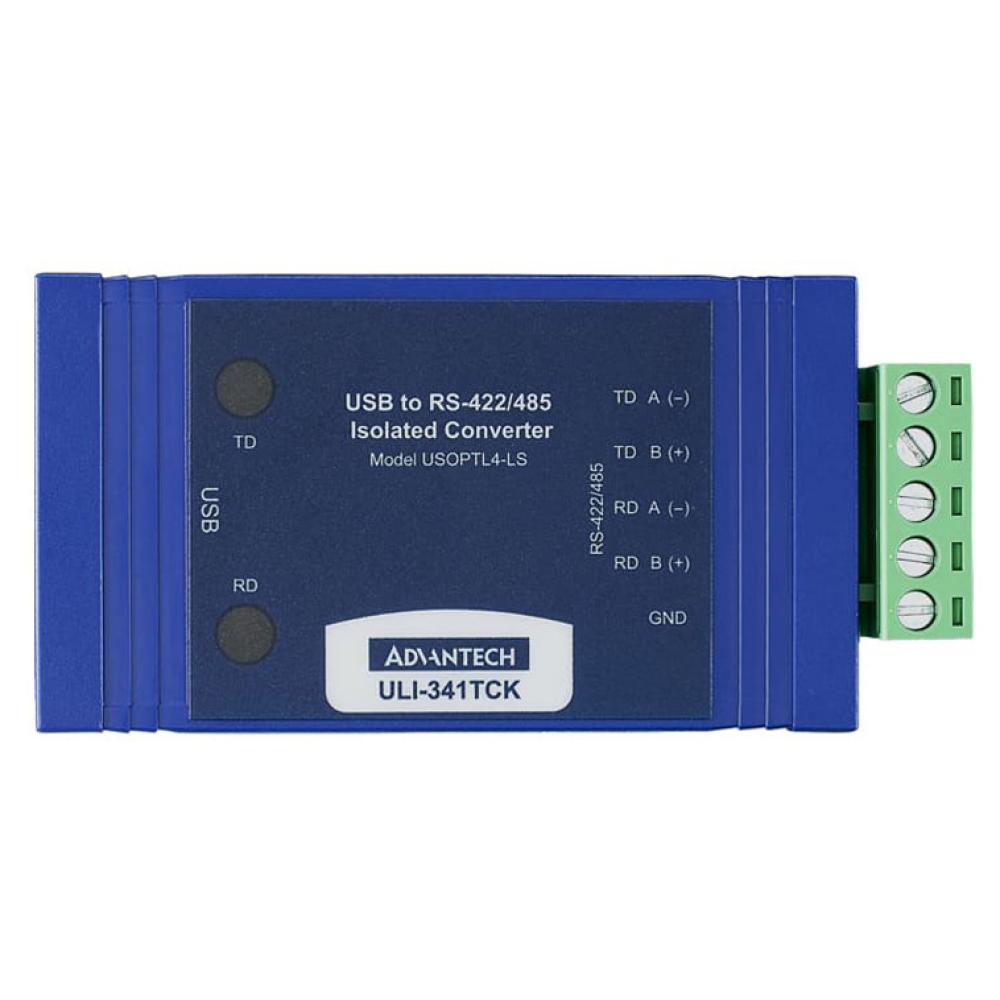

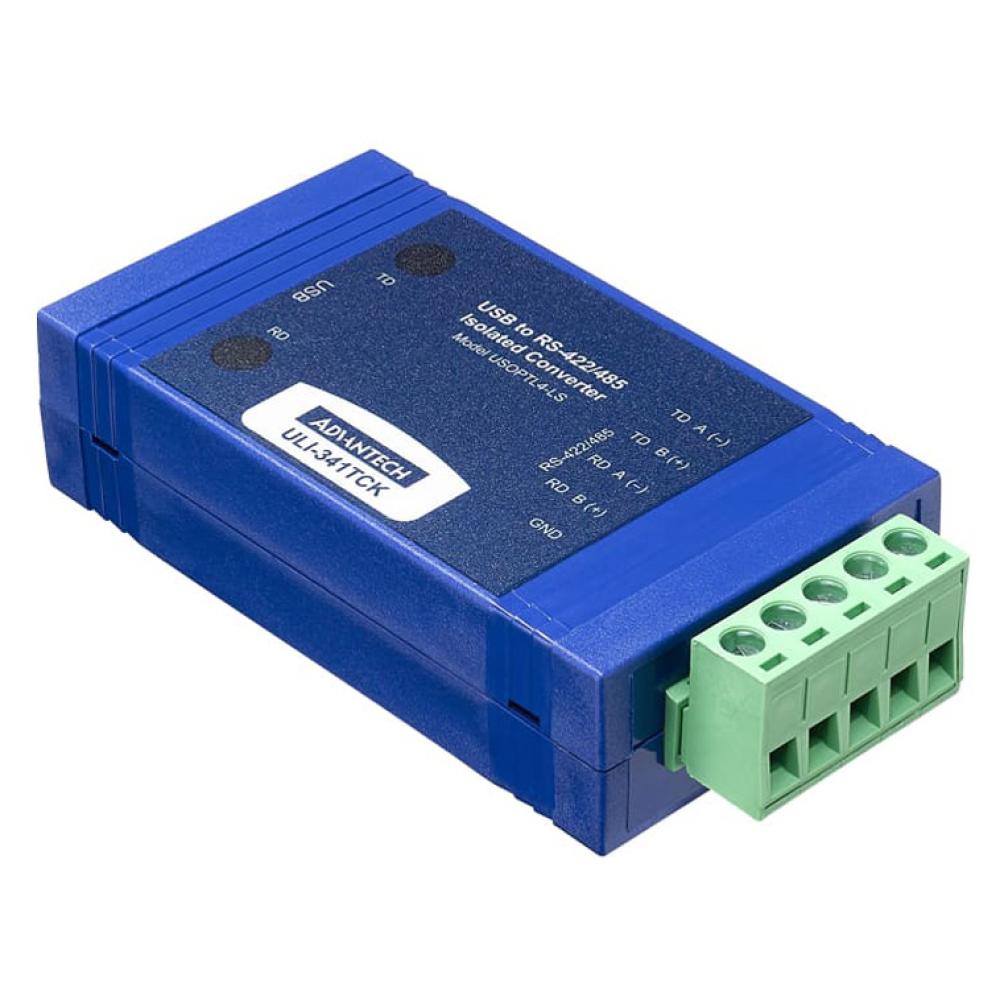

BB-USOPTL4-LS

USB - RS-422/485コンバーター,アイソレーションサポート

主な製品特長

  • 2KVアイソレーション
  • ESDプロテクション - 4kV 接触、8kV 空気
  • ハイリテンションUSBコネクタ (最低15ニュートンの引っ張り強度に耐える設計)※
  • USB 2.0フルスピードコンパチブル (12Mbps)
  • RS-422/485データレート最大921.6Kbps
  • USBバスパワー

ハイリテンションUSBコネクタは、ケーブルをタイトに保持します。高価な特殊ケーブルを使用とせずに標準のUSBケーブルで堅牢にロックします。(Class 1 Division 2要件を満たす15Newton または 1.53kgの引っ張り強度)

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

産業環境において、このコンパクトな高圧サージやスパイまたはグランドループから隔離するUSOPTL4/USOPTL4-LS USB - RS-422/485コンバータです。USB - RS-422/485コンバータは、USBインターフェースだけしか備えていないPCにRS-422/485ポートを追加することができます。2KVのアイソレーション保護回路をビルトインしたUSOPTL4/ USOPTL4-LSコンバータは、危険な電圧サージおよびスパイクあるいはグランドループからPCを保護します。また、コンパクトフォームファクタは、スペースが制限された現場にフィットしますが、更に重工業、変電所、鉄道環境、計測制御や研究室でのアプリケーションに最適です。USB2.0によるフルスピード (12Mbps) サポートするので今日のコンピュータ技術との接続を可能にします。各ユニットは、1mのUSBケーブル、ドライバディスクが付属しています。ドライバは、Windows7の32ビットおよび64ビット実装のWindowsプラットフォームをサポートしています。コンバータは、“標準”および“ロックされたシリアル番号”の2つのフォーマットを備えています。“標準”フォーマットの場合、ユニットごとに固有のUSBシリアル番号が付与されます。“ロックされたシリアル番号”フォーマットでは、同じモデル番号ですべてのユニットに同じUSBシリアル番号を使用します。アプリケーションによってそれぞれのバージョンを選択できます。スタンダードの場合は、すべてのユニットが独自のCOMポートが割り当てられドライバは、ユニットごとにインストールする必要があります。

理想的なアプリケーション
固定された場所。ロックされたシリアル番号の場合、ユニットは、同じCOMポートを共有する同一モデルを使用できます。そのためドライバは、各モデル番号に対して一度だけインストールするだけで済みます。
理想的なアプリケーション
現場での運用。

RS-422/485 - USB/シリアルコンバータのユニークな機能

  • 堅牢なターミナルブロック
  • TDA、TDB、RDA、RDB、GNDサポート
  • ボーレート最大921Kbps
  • RS-485 2線またはRS-422/485 4線ネットワークサポート
  • RS-485コントロールSend Data Control (SDC) サポート

シリアル技術
RS-422TDA(-), TDB(+), RDA(-), RDB(+), GND
RS-485 4線TDA(-), TDB(+), RDA(-), RDB(+), GND
RS-485 2線Data A(-), Data B(+), GND
コネクタリムーバブルターミナルブロツク
データレート921.6 Kbps
アイソレーション2 kV
USB技術
USB互換性1.1 および 2.0 (フルスピード)
スピード12Mbps (フルスピード)
コネクタType B
OSWindows 2000、XP (32/64bit)、Vista (32/64bit)、Windows 7 (32/64bit)、2003 & 2008 Server (32/64bit)
電源
電源供給USB Busパワー
電力消費量低電力デバイス (100A未満)
インターフェース
TD/RD赤LED
メカニカル
サイズ89 × 43 × 21 mm
エンクロージャIP 30、プラスティック
重さ0.191kg
MTBF159,037時間
MTBF計算方法MIL 217F Parts Count Reliability
環境
動作温度0~70℃
保管温度-40~85℃
動作湿度0~95% 結露なきこと
規格 および 認証
エミッションFCC Class B、CISPR Class B (EN 55022:2006)
CEEN61000-6-1:2007 (軽工業)
EN61000-4-2:2008 (ESD) --- ±4KV接触、±8KV空気
EN61000-4-3:2008 (RI) --- 3V/m、80~1000MHz、1V/m、1.3~2.7GHz
EN61000-4-4:2004 (EFT Brust) --- ±0.5KV信号ポート
EN61000-4-6:2005 (CI) --- 3 VRMS、0.15~80MHz

結線図

構成図
BB-USOPTL4-LSUSB - RS-422/485コンバーター
アイソレーションサポート
“固定シリアル番号”
