B+B SmartWorx (ADVANTECH)

BB-USOPTL4-4P

絶縁型 USB 2ポートRS-422/485 コンバーター

主な製品特長

  • 複数のRS-422/485デバイスをUSBポートに接続
  • 2000V RMS Point to Point光アイソレーション
  • 15KV ESDサージ保護
  • USBポート電源供給 または 外部電源
  • USB 2.0対応 (下位互換)
  • 信頼性の高いコネクションを保証するハイリテンショUSBポート
  • RS-422/485データレート最大921.6kbps
  • シリアルポートのデータフローLED表示
  • リムーバルターミナルブロックにより配線が容易
  • 自動コンフィギュレーション:Windows2000、XP、Vista、7 (32/64bit)、10 (32/64bit)
  • USBケーブル付属

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

RS-422およびRS-485 (2線式および4線式) デバイスをUSBポートに接続および2000V RMSポートに接続して電圧スパイクおよびグランドループを阻止する光学的アイソレーションを実現します。USBは、使い慣れたシリアルポートと置き換えられ今日のコネクティビティの主力となっています。しかしながら、多くの商用および産業用デバイスは、依然としてRS-232Cインターフェースを使用しています。これらのデバイスを最新のPCに接続するには、シンプルで信頼性の高い変換ソリューションが必要です。

USOPTL4-2PおよびUSOPTL4-4Pは、このソリューションを提供および長距離またはマルチドロップ機能を必要とするアプリケーションに最適です。両方のモデルは、ハイリテンションUSBインターフェース、シリアル側のリムーバブルターミナルブロック、データフロー表示のためのLEDを提供します。シンプルにCD ROMドライバ (websiteからダウンロード可能) をインストールし、コンバータをコンピュータまたはUSB hubの利用可能なUSBポートに接続するだけです。このデバイスは、Windowsアプリケーションマネージャと完全に互換性のあるWindowsデバイスマネージャに追加のCOMポートとして表示されます。このデバイスは、Windowsデバイスマネージャに追加のCOMポートとして表示されます。これらのポートは完全に互換性があります。1mのUSBケーブルが付属しています。

シリアル技術
RS-422/485 コネクタリムーバルターミナルブロック
RS-422/485 データレート最大921.6kbps
アイソレーション2000V オプティカル (point to point)
サージプロテクション15KV ESD
USB 技術
コネクタUSB Type B Female、ハイリテンション
引張強度 >15N
規格1.1 および 2.0コンバーチブル
データレート12Mbps
電源
ソースUSBポート または 外部電源ソース
入力電圧5VDC (USBポート/10 ~ 30VDC 外部電源)
電力消費量高電力デバイス (>100mA)
5W 外部電源
ソフトウェア
Driver CDWindows 2000、XP、VISTA、7 (32/64bit)、10 (32/64bit)
メカニカル
サイズ (f フランジ含む)19.10L × 7.09W × 2.95H cm
重量362.9 g
環境
動作温度0 ~ 70℃
保管温度-40 ~ 85℃
動作湿度0 ~ 95% 結露なきこと
MTBF
MTBF72749時間
MTBF 計算方式Parts Count Reliability Prediction
認定
承認FCC、CE、UL

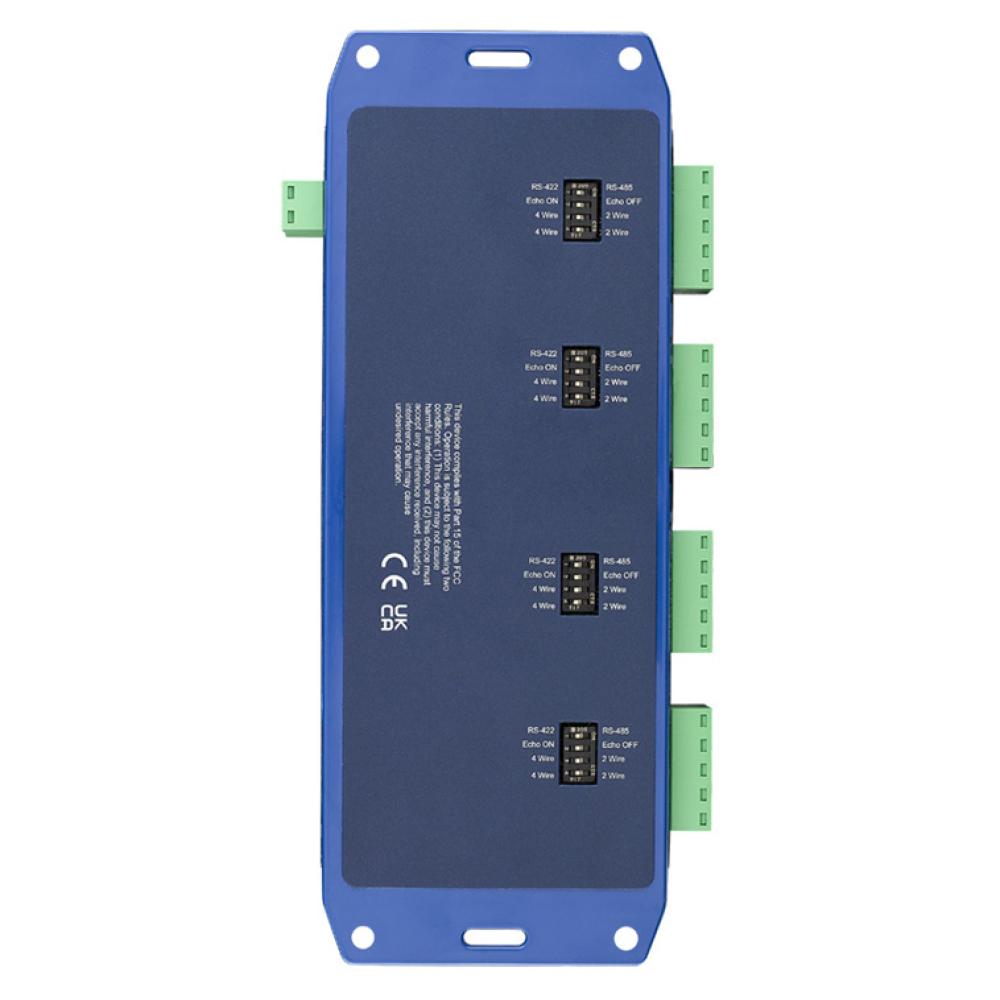

DIP SWITCH LEGEND
ポジションOFFON
1RS-422RS-485
2ccho ONccho OFF
34-Wire2-Wire
44-Wire2-Wire

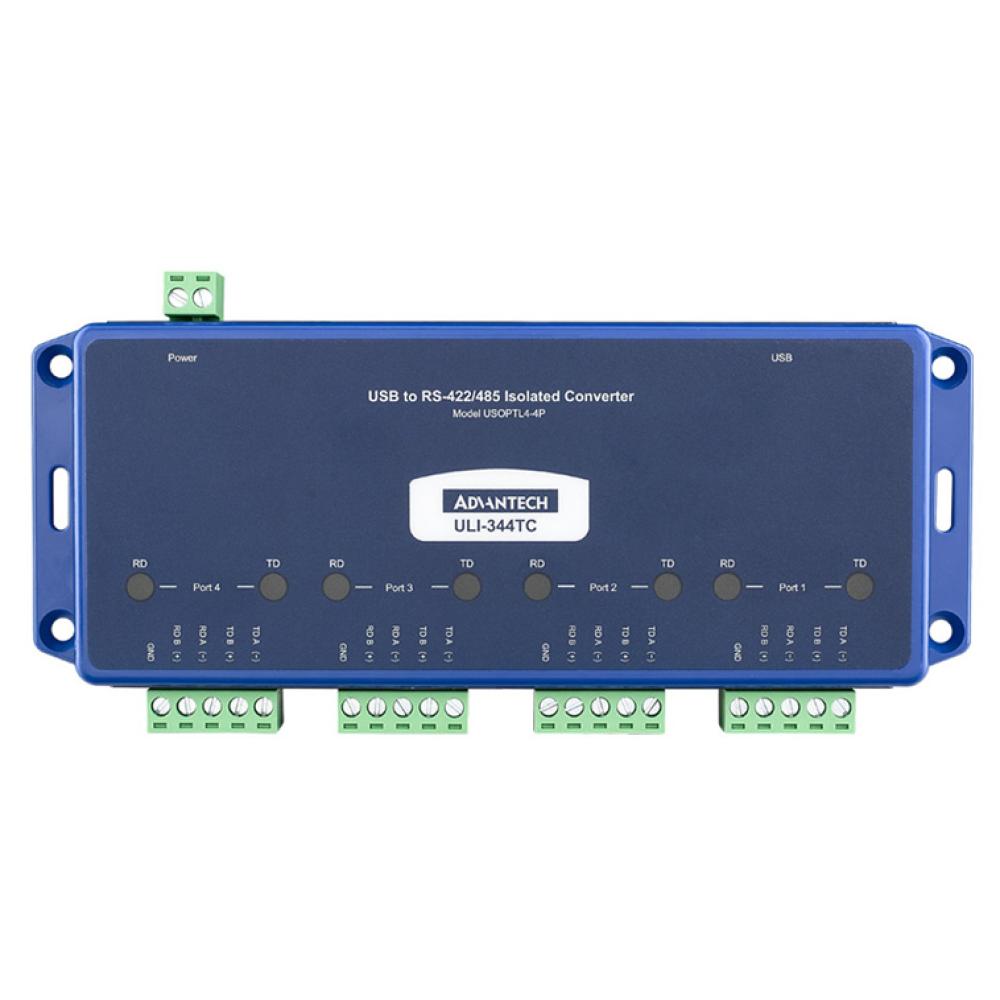

TERMINAL BOARD LAYOUT
TB ポジション信号名
1TDA(-)
2TDB(+)
3RDA(-)
4RDB(+)
5Ground

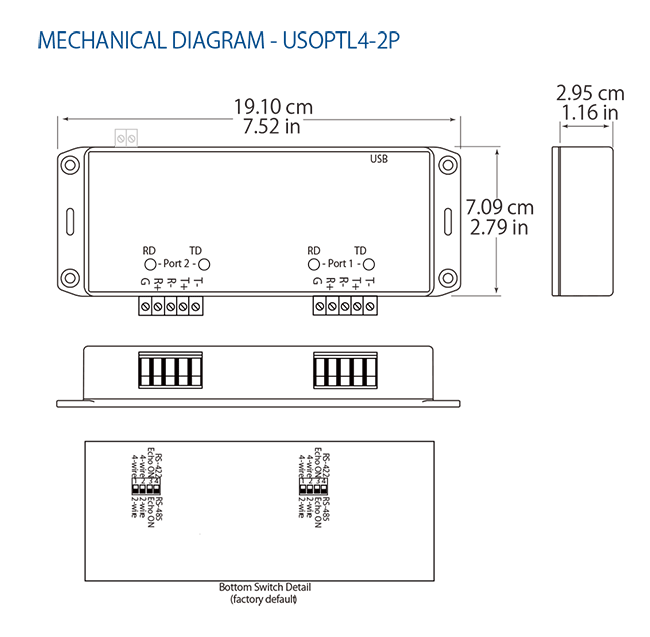

サイズ (単位=mm)

サイズ
BB-USOPTL4-4PアイソレートUSB to 4ポートRS-422/485コンバータ

オプショナルアクセサリ

USBAMBM-3FUSBケーブル 1m
USBAMBM-6FUSBケーブル 2m (同梱)
BB-MDR-20-24DINレールマウント
24VDC
1A電源
12DC1ASTDC電源
アンガーデッド12VDC @ 1000mA
