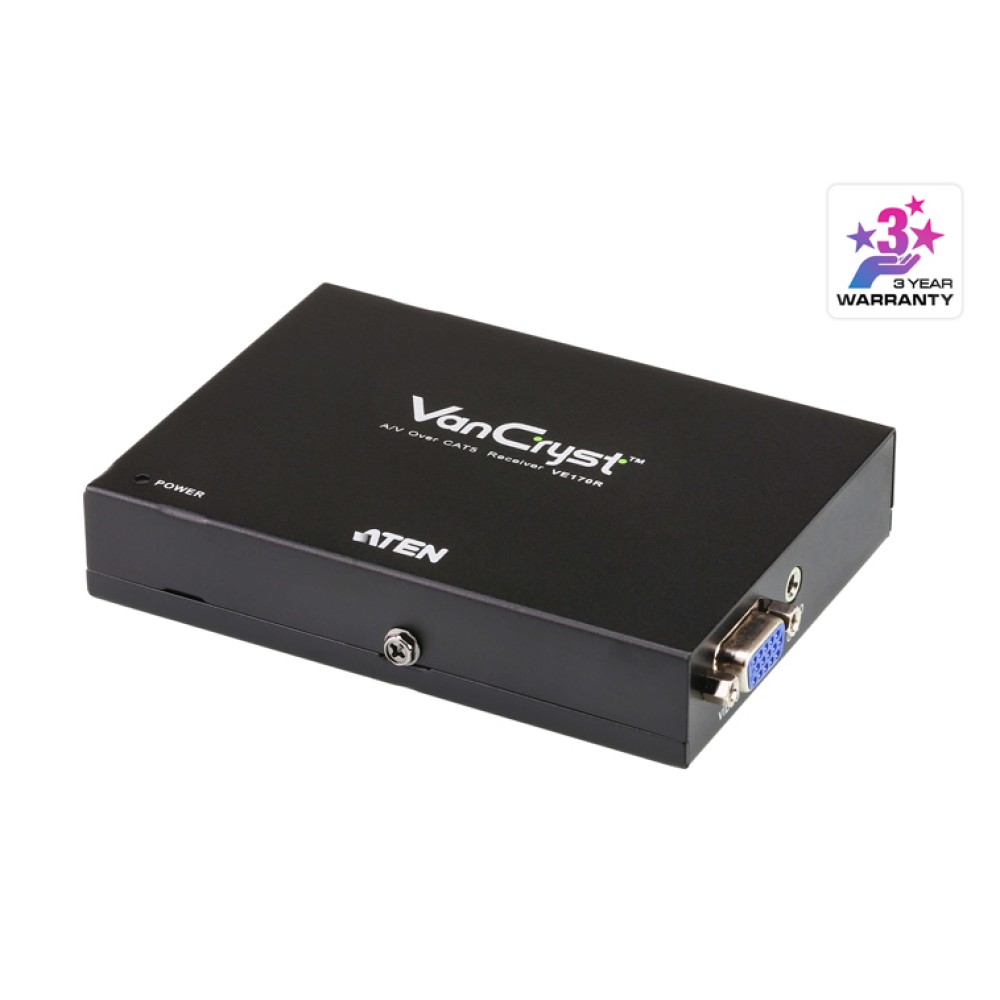

VE170R
VGAツイストペアケーブルエクステンダー(オーディオ・デスキュー対応)
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ビデオ分配送信器用のレシーバ
- ツイストペアケーブルを使用して、信号を最大300mまで延長することが可能
- 解像度 － 最大1,920×1,200＠60Hz(30m)、1,600×1,200＠60Hz(150m)、1,024×768＠60Hz(300m)
- オーディオ対応 (モノラル)
- ゲイン調節/補正の調整が可能
- 8KV/15KV ESD保護
- ラックマウント対応
- マウント規格VESA FDMI準拠
※長距離伝送の場合、ATEN社 Cat5eケーブルのご使用を推奨致します。
※必ずVE170TまたはVS1204T/VS1208Tと併用してください(VE170R単独では使用できません)。
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VE170Rはビデオ分配送信器用のレシーバです。
本製品はビデオ分配送信器から出力されたアナログA/V信号をツイストペアケーブルを経由して最大300m延長できます。
対応トランスミッタ：VS1204T、VS1208T、VE170T

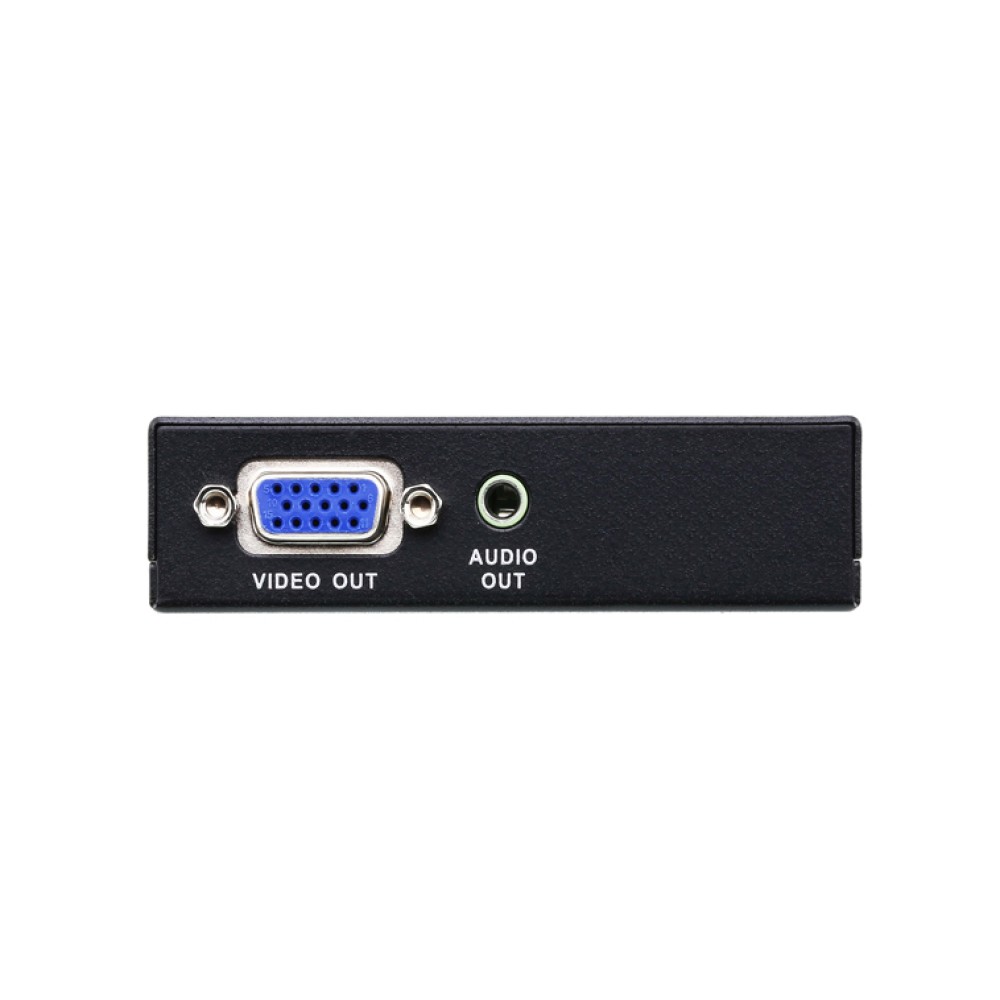

| ビデオ出力 | インターフェース | D-Sub15ピン メス×1 |
|---|---|---|
| インピーダンス | 75 Ω | |
| 最大距離 | ディスプレイとの最大距離：1.8m | |
| オーディオ | 出力 | ステレオミニジャック×1 |

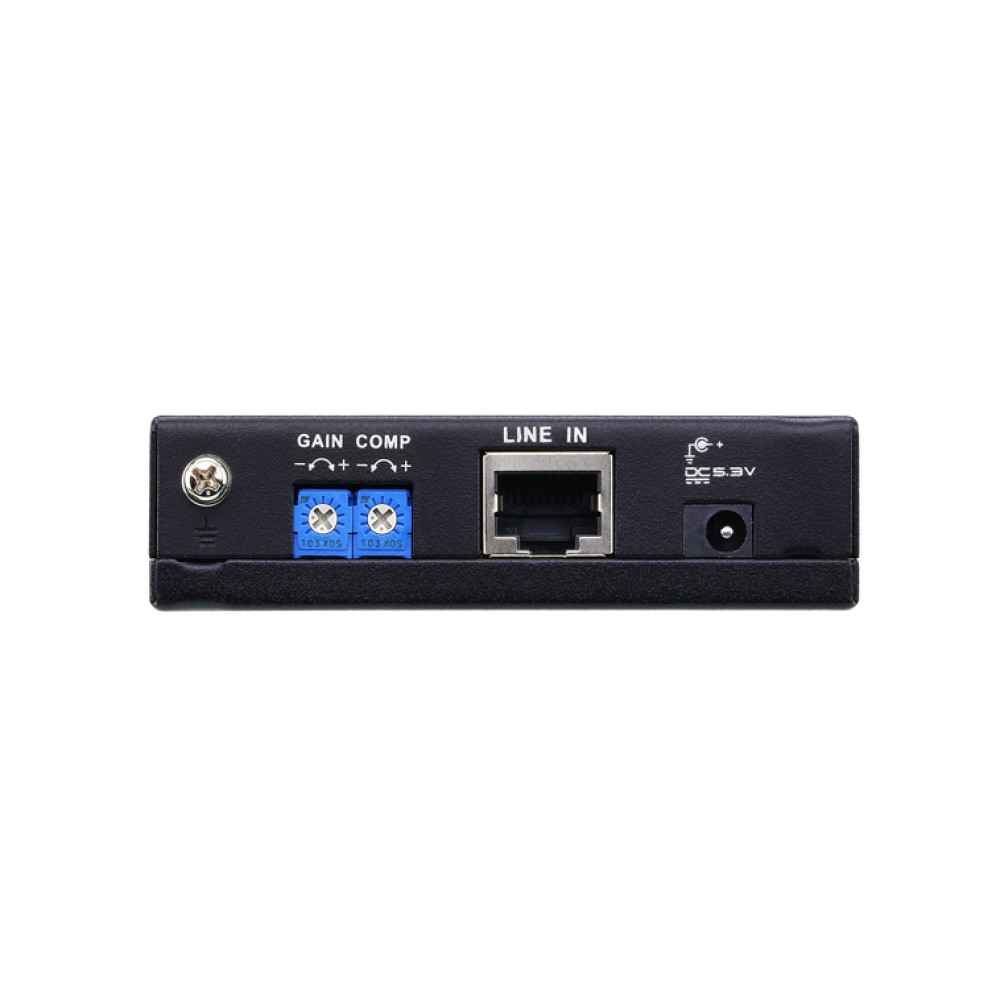

| コネクタ | ユニット間 | RJ-45×1 |
| ビデオ | 解像度/距離 | 1,920×1,200＠60Hz(30m)、 1,600×1,200＠60Hz(150m)、 1,024×768＠60Hz(300m) |
| 最大バンド幅 | 300 MHz | |
| 最大距離 | 300m (1,024×768＠60Hz) | |
| スイッチ | ビデオゲイン調節 | 調節ツマミ×2 |
| LED | 電源 | グリーン×1 |
| 電源入力 | 電源アダプタ | 型番：0AD8-0605-09EG または 0AD8-0605-09MG 入力：AC100～240V 50/60Hz 出力：DC5.3V 0.94A |
| 電源 | コネクタ | DC電源ジャック×1 |
| 消費電力 | 3.66 W | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80％ RH、結露なきこと | |
| ケース | ケース材料 | メタル |
| 重量 | 0.24 kg ( 0.53 lb ) | |
| サイズ(W×D×H) | 128 × 91 × 23 mm | |
| 同梱品 | 電源アダプター×1 ラックマウントキット×1 ユーザガイド×1 | |
| 対応製品 | 対応トランスミッタ | VE170T、VS1204T/VS1208T |
| 対応ケーブル | 《カテゴリ5eケーブル》 2L-BU5Eシリーズ | |

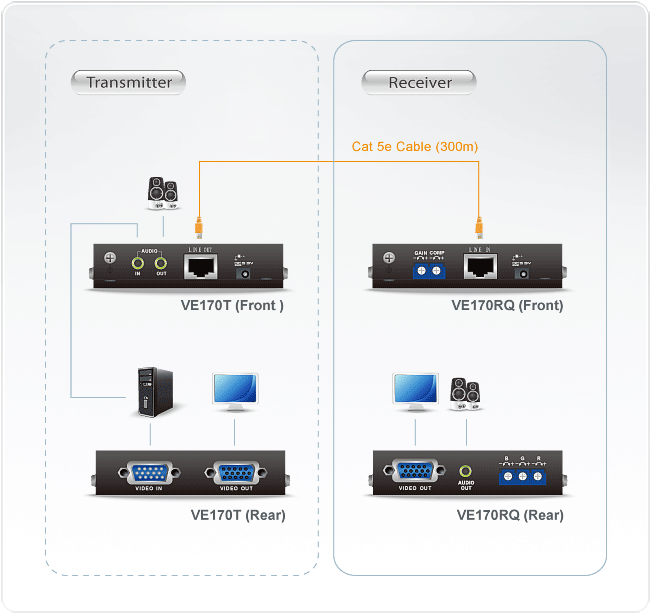

構成図
| VE170R | ビデオ分配送信器用レシーバ 電源アダプタ×1, ラックマウントキット×1, ユーザガイド×1 |
|---|
