01333-9 Kvaser M.2 PCle 4xCAN
4チャネル, B+Mキー付 M.2スロット, PCI Express CANインターフェース組込みボード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 4チャネル B+Mキー付 M.2 PCI Express CANインターフェース
- 分散CANモジュールは、CANバスシステムに接続したときにシグナルインテグリティへの影響を最小限に抑制
- 各チャネルは個別に絶縁されているため、最適なガルバニック絶縁を保証
- 最大8Mbit/秒 CAN FDをサポート
- 迅速で簡単なプラグアンドプレイインストール
- 11ビット(CAN 2.0A)と29ビット(CAN 2.0B アクティブ) の両方の識別子をサポート
- 解析ツールのサイレントモードをサポート - 干渉せずにバスをリッスン可能
- 複数のKvaserインターフェースとSocketCANの同時使用をサポート
- Kvaserの無料CANLIB SDKを使用して、これらのボード用のソフトウェアを開発可能
- 最大1Mbit/s のハイスピードCANコネクション(ISO 11898-2 準拠)
- -40～85℃の産業温度範囲に適合
- J1939、CANopen、NMEA 2000®、DeviceNetとの互換性。上位層のプロトコル変換はユーザーのアプリケーションによって処理
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

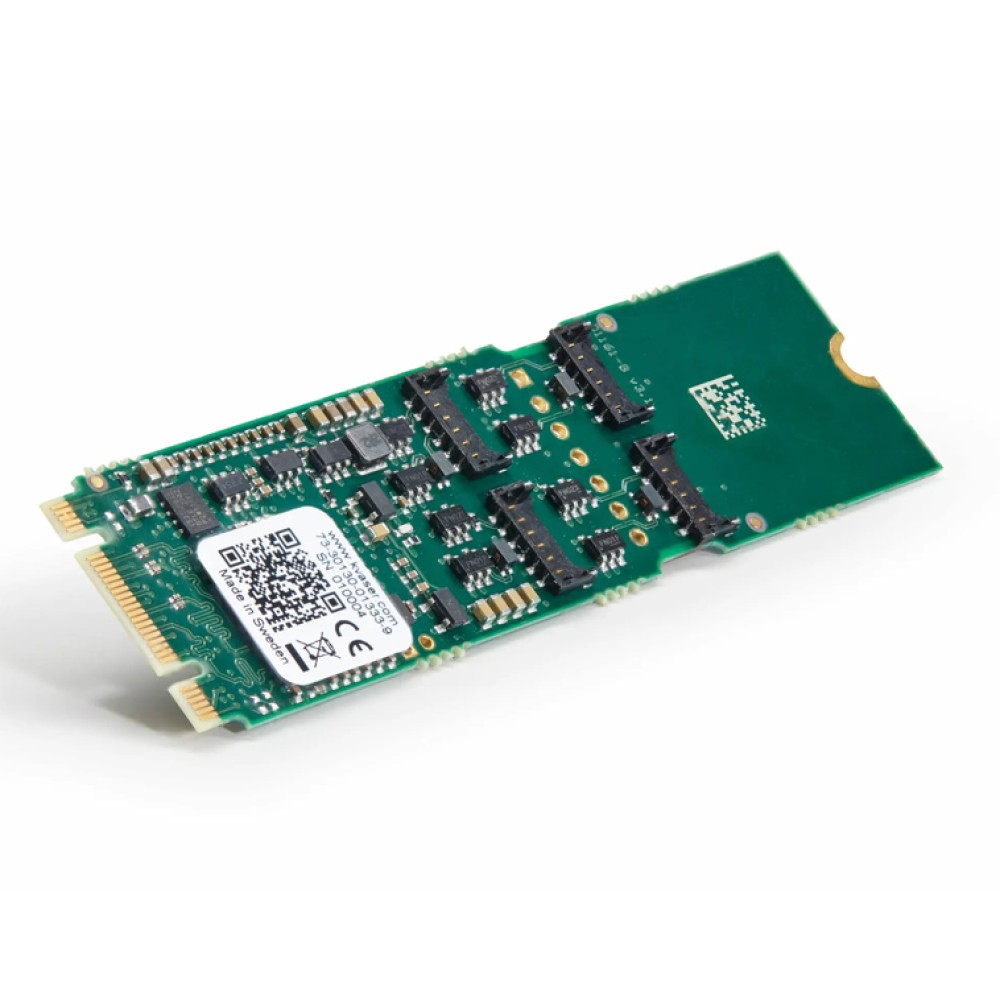

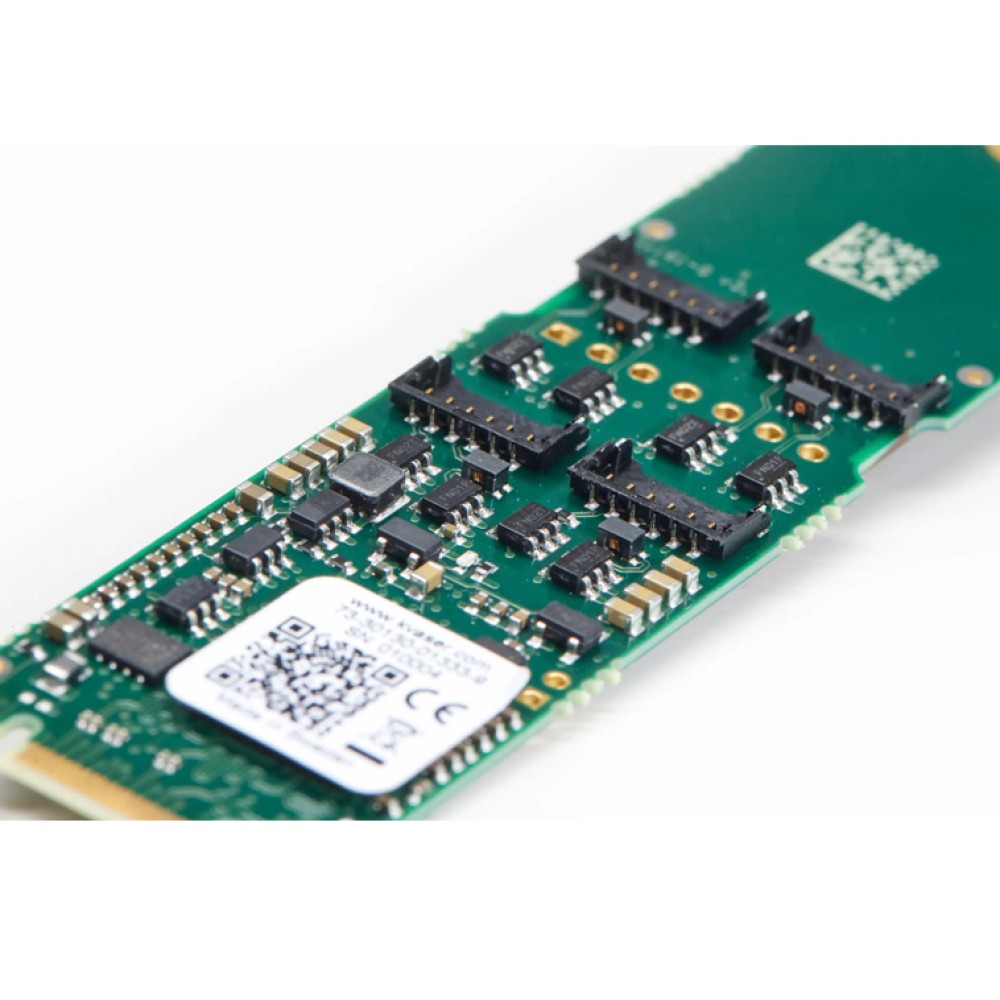

Kvaser M.2 PCIe 4xCANは、PCI ExpressコネクティビティとBまたはMキー付M.2スロットを備えたホストコンピューターに4つのハイスピードCAN/CAN FDチャネルを追加する高度に統合された組込みCANボードです。

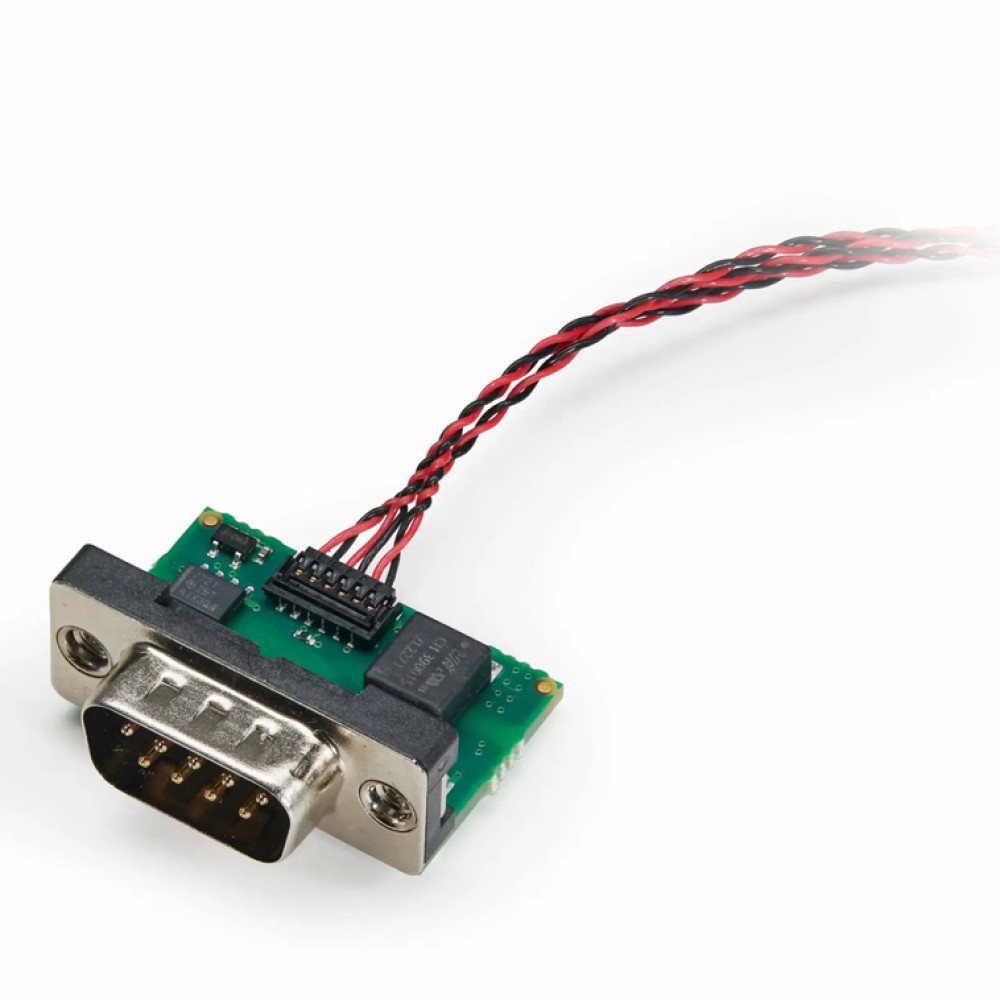

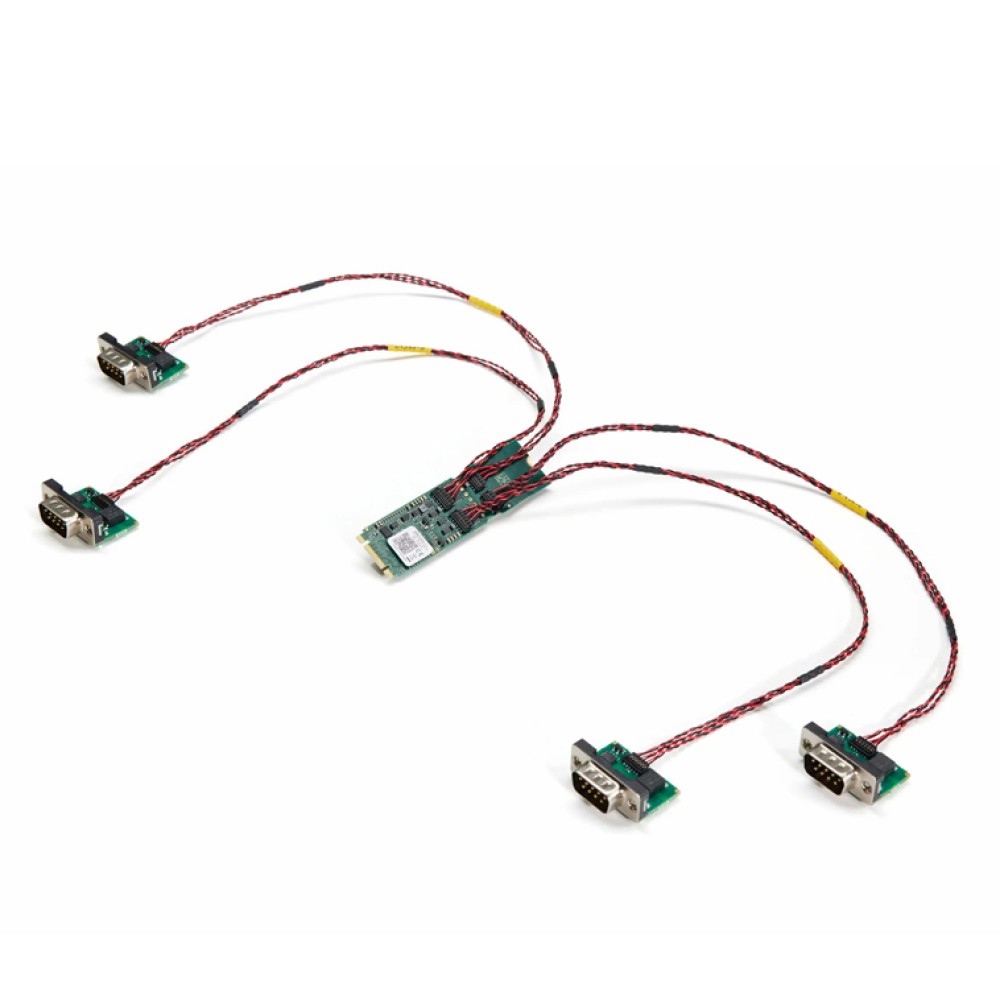

このCANインターフェースボードは、22×80mmのM.2カードサイズと業界業界トップクラスのわずか2 mmの高さのコンパクトなフットプリントを実現しています。Kvaser M.2 PCIe 4xCANのユニークな点は、CANトランシーバーが分散配置（オフボード）されており、CANネットワークに近い位置に配置できることです。このレイアウトにより、信号の品質とインテグリティが最大化できます。
タイムスタンプの分解能1μs、最大メッセージレート1チャネルあたり20000ms/秒、さらに、サイレントモード、エラーフレーム検出および生成などの高度な機能を備えた分散型CANトランシーバーを搭載したこの先進的なボードは、さまざまな組込みシステムに組込むことができます。
| バスインターフェース | PCIe x 1 |
|---|---|
| CANビットレート | 20 kbit/秒〜1 Mbit/秒 |
| CANチャネル | 4 |
| CAN FDビットレート | 最大８Mbit/秒 |
| CANトランシーバー | MCP2561FD(ISO 11898-2準拠) |
| 認証 | CE、FCC |
| コネクター | 9ピン D-Sub |
| M.2カードサイズ | 22 x 80mm |
| エラーフレーム検出 | あり |
| エラーフレーム生成 | あり |
| ガルバニック絶縁 | あり |
| インターフェース | PCI、CAN |
| オペレーティングシステム | Linux, Windows (※1) |
| 消費電力 | 通常770mA @3.3 |
| サイレントモード | あり |
| 動作温度範囲 | -40 ～ 85℃ |
| タイムスタンプ分解能 | 1μs |
| 重さ | 49g(CANモジュール/ケーブル含む) |
- 1：Windows 7,8,10（IA-32および x86-64） Windows 11（x86-64）
保証
- 2年間の保証。 詳細については、Kvaserの一般的な条件とポリシーを参照してください。
サポート
- テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。
ソフトウェア
- ドキュメント, Kvaser SDK, ドライバーは、Kvaserの Downloads で無料ダウンロード可能
- Kvaser SDKは、KvaserCANインターフェース用のソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C ++、C＃、Delphi、Visual Basic、Python、およびtプログラミング言語で記述された完全なドキュメントと多くのプログラムサンプルが含まれています。
- Kvaser CANハードウェアは、同じ一般的なソフトウェアAPIを中心に構築されています。 1つのデバイスタイプを使用して開発されたアプリケーションは、他のデバイスタイプで変更なしで実行されます。
| 01333-9 Kvaser M.2 PCle 4xCAN | バスインターフェース：PCIe × 1 CANチャネル：4 コネクター：9ピンn D-Sub 動作温度：-40 ～ 85℃ |
|---|
