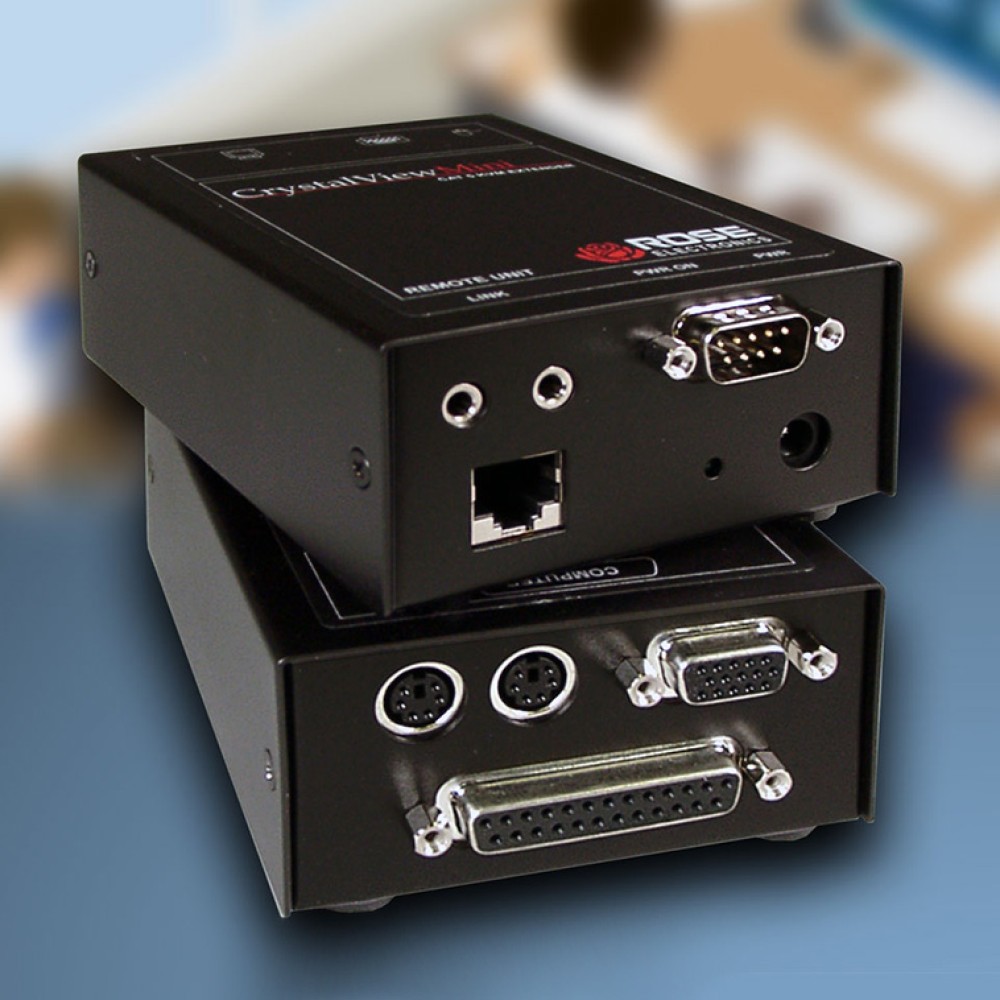

CrystalView Mini
MINI CAT5 KVMエクステンダー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- キーボード、モニター および マウス (KVM) をCAT5ツイストペアーケーブルを使い最大45mシングル延長
- 2モデル：
- シングル － 1KVMと1CPU、45m延長
- デュアル － デュアルモデルは、ローカルユニットにKVMステーションを追加接続することによりCPUへのアクセスが両方のユニットからの可能。45m延長
- PS/2 キーボード、マウス および PCのビデオフォーマットサポート
- ビデオ解像度：
- 1600×1200 @ 33m
- 1280×1024 @ 45m
- キーボード および マウスエミュレーションによりplug and playオペレーション
- ServeView、UltraView、UltraMatrixといったRose KVMスイッチとコンパチブル
- VGA (HD15) および PS/2 (Minidin6) 標準コネクター
- Windows、NT、OS/2、UNIX、Linux および 他のOSとコンパチブル
- デュアルバージョンモデルで先着順ベースのフル自動KVMシェアリング
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
CrystalViewシステムは、LAN用のCAT5 UTP/STPケーブルを使い最大45m延長できます。解像度最大1600×1200サポートします。CrystalViewシステムは、ローカルおよびリモートユニットの2つのユニットから構成されています。ローカルユニットは、CPUアダプタケーブルを使用してCPUに接続します。リモートユニットは、KVMステーションのキーボード、ビデオモニターおよびマウスケーブルを直接接続します。ローカルおよびリモートユニット同士の接続は、CAT5ケーブルを使用します。

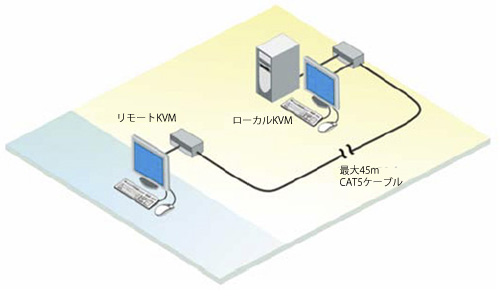

アプリケーション
| サイズ/重さ | |
| シングル | 8.25×11.43×2.54cm (W×D×H)、250g |
|---|---|
| デュアル | 8.25×11.43×4.45cm (W×D×H)、318g |
| オーディオ | 8.25×11.43×4.45cm (W×D×H)、318g |
| ビデオ | |
| 解像度 | 1600×1200 @ 33m 1024×768 @ 150m |
| コンパチビリティ | SVGA, VGA, XGA, RGB |
| レベル | 0.7V p-p |
| シンクタイプ | セパレート/TTLレベルコンパチブル |
| サポート | キーボード － PC/AT, PS/2 マウス － PS/2 2ボタン, Microsoft インテリジェントマウス, Logitech 3ボタン |
| コネクター | |
| CPU | DB25F |
| ビデオ | HD15F |
| キーボード | PS/2 － MiniDin-6F |
| マウス | PS/2 － MiniDin-6F |
| シリアル | ローカル － DB9F リモート － DB9M |
| オーディオ | (2)3.5mm ステレオジャック |
| 伝送接続 | CAT5 UTP/STP、EIA/TIA 568 |
| 電源 | |
| ローカル | PCから供給 |
| リモート | 9V 1,000ma 外部 |
| シリアルデータ | |
| ボーレート | 最大 19,200bps |
| データフロー | フォーマット独立 |
| フロー制御 | RTS, CTS, DTR, DSR |
| データ | |
| 信号レベル | 5V p-p |
| インピーダンス | 47KΩ |
| コネクター | 3.5mm ステレオジャック |
| 伝送 | 16ビット、38.4KHz デジタルオーディオ |
| マイクロフォン | 電源供給 または 非電源 |
| スピーカー | 電源供給 |
| 環境 | |
| 温度 | 0～45℃ |
| 湿度 | 0%～80%、結露なきこと |
| 認証 | CE |

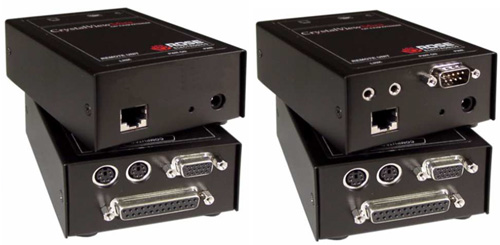

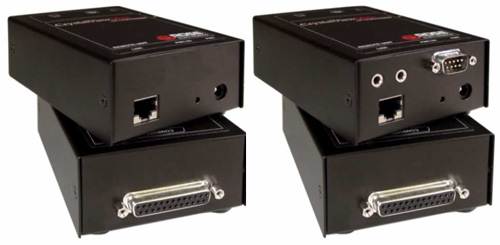

シングル
デュアル
| CRK-M1P-2 | CrystalView Mini PS/2 KVMキーボードエクステンダーキット (ローカル、リモート、電源) |
|---|---|
| CRK-M2P-2 | CrystalView Mini PS/2 デュアル KVMエクステンダーキット (ローカル、リモート、電源) |
| CRK-M1P/AUD | CrystalView Mini PS/2 KVMエクステンダーキット、オーディオ、シリアル (ローカル、リモート、電源) |
| CRK-M2P/AUD | CrystalView Mini PS/2 デュアル KVMエクステンダーキット、オーディオ、シリアル (ローカル、リモート、電源) |
ケーブル
| CAB-ZX0606Cnnn | UltraCable PC - スイッチ DB25M - VGA-PS/2 |
|---|---|
| CAB-CX0606Cnnn | UltraCable高解像度 PC - スイッチ DB25M - VGA-PS/2 キーボード+マウス |
| CAB-CXVSMMnnn | UltraCable高解像度 PC - スイッチ DB25M - DB25M |
| CAB-D9MFnnn | ケーブル シリアル DB9M - DB9F |
| CAB-SPMMnnn | ケーブル ステレオオーディオ ミニフォン M-M (3.5mm) |
| CAB-08UTPnnn | ケーブル UTP CAT5 RJ45MM |
