Intercoax

ECP-2704R

Ethernet & PoE over Coax Receiver(Rx) イーサネットエクステンダー

主な製品特長

帯域幅：270Mbps (VDSL方式と異なり帯域幅が数倍広い)
1:1から最大1:63までのマルチ接続が可能 (1本の同軸でデイジーチェーン接続可能)
総距離：2000mまでのデータ (映像) とPoE伝送可能 (BTE-01 BNC to RJ45変換バランアダプタを使用して、UTPケーブルで最大4000m延長可能)
データをBNC/2線バランを使い電話線 (2線/4線) を最大2km延長可能

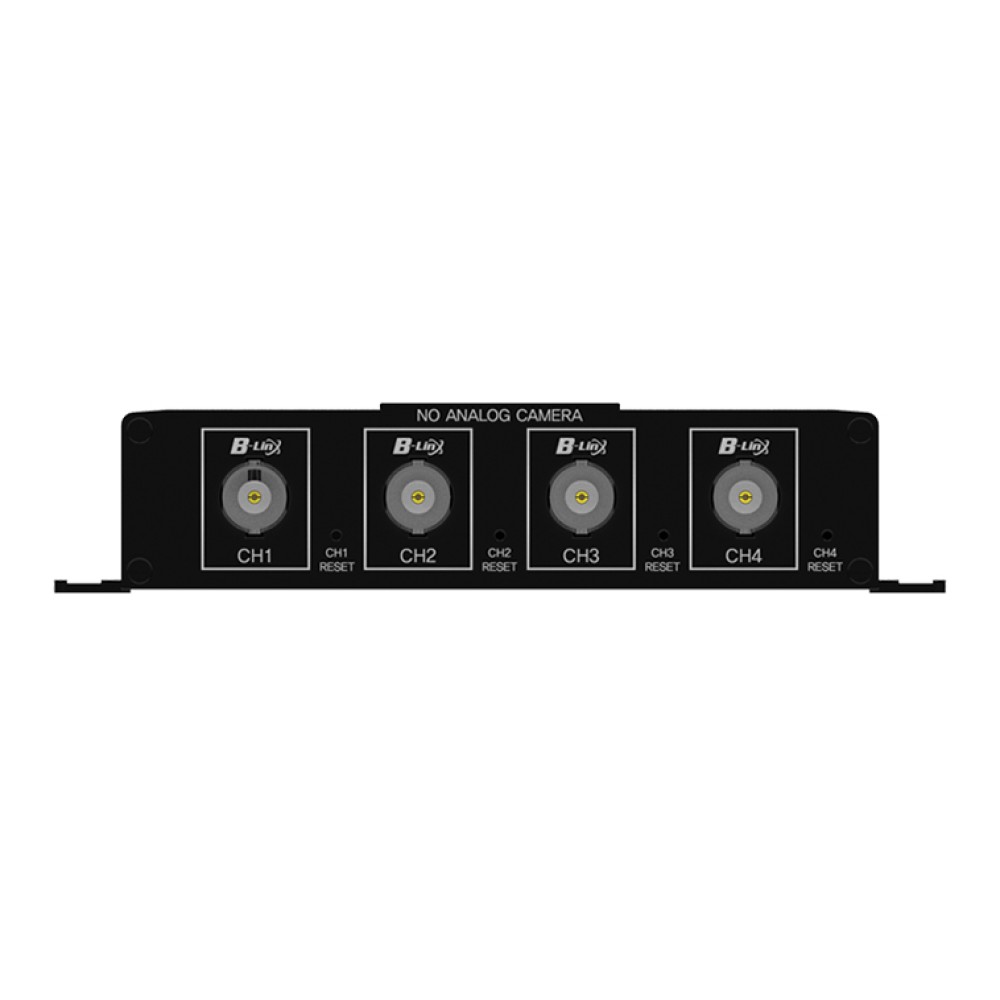

複数接続が容易なBNC受信ポート×4
各チャンネルごとの電源電流を自動的にコントロールおよび保護するSOCP (Small O ver Current Protection) 技術
S.I.M (Smart Impedance Matching) により優れたデータ伝送を実現するインピーダンスマッチング調整

カテゴリー

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番

ECP-27シリーズは、同軸ケーブを通してIPデータ (映像) とPoE電源を同時に供給するイーサネット＆PoEエクステンダです。既設のCCTV同軸ケーブルをそのまま利用して誰でもが簡単に設置できるため、アナログCCTVシステムからIPセキュリティカメラシステムに移行する際に費用と作業時間を削減することができます。また、同軸ケーブルだけでなくCat5e (またはそれ以上) およびツイストペア電話ケーブルを使用することが可能です。

接続図

同軸/UTP/2線電話ケーブル

デイジーチェーン

クワッド接続‐1

クワッド接続‐2

同軸ラインインターフェース
規格	イーサネットオーバー同軸 (EoC) アプリケーションローデータレート500Mbps
コネクタ	75Ω BNC(F)
イーサネットインターフェース
PHY接続	10/100/1000Base-T オートディテクト、オートMDI-X
コネクタ	RJ45

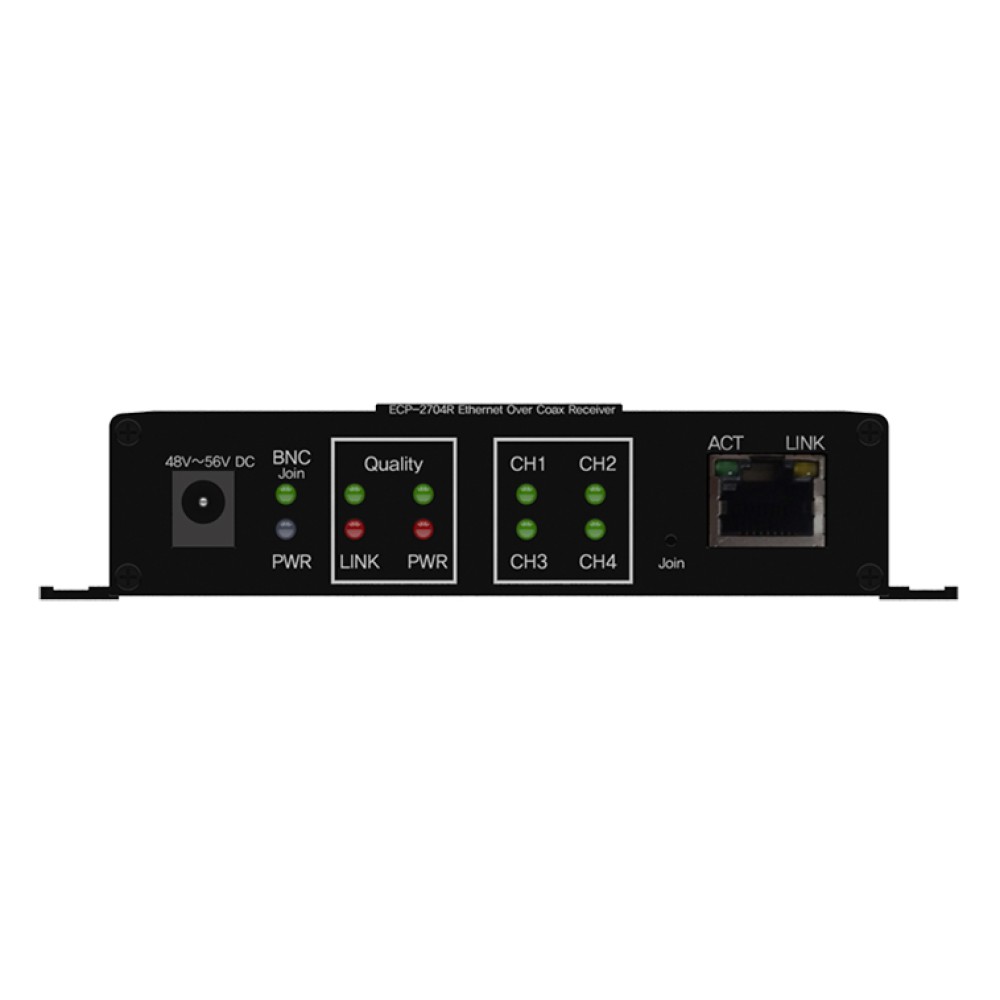

LED表示
イーサネット	1-link (Yellow) / 1-ACT (Green)
EoC	1-BNC Join (Green)
電源	1PWR (Blue)
リンク品質	1-Good (Green) / 1-Bad (Red)
電源品質	1-Good (Green)：40V-56V / 1-Bad (Red)：40V以下
12V DC出力	－
チャネル	4-CH1 ～ CH4 (Green)
暗号化
暗号方式	128-bit AES
IGMP
IGMPプロトコル	IGMP V1、2、3
PoE
規格	PoE+ (IEEE 802.3at)
最大電力	最大50W (Extra PoE)
システム電源
外部電源アダプタ	AC90V ～ 260V (50Hz/60Hz)、DC56V/1.2A
DC出力 (2Pターミナルブロック)	－
認可
認証	FCC、CE、KC
サージ保護	IEC61000-4-5 4kV (1.2/50us)、2kA (8/20us)
AC/DCアダプタ安全性	ITE Devices、CAS TUV用UL 60950-1、CE 60950 および PSE
メカニカル
重さ	360g
サイズ (W×L×H)	83×175.2×28 mm
環境
動作温度範囲	-20～60℃
湿度範囲	10%～90%
保管温度範囲	-30～80℃
距離
5C-2V	片側に48V‐56V電源アダプタ接続：データ最大2km PoE最大1.2km 両端に48V‐56V電源アダプタ接続 (推奨)：データ最大2km以上 PoE最大2km
3C-2V	片側に48V‐56V電源アダプタ接続：データ最大1.8km PoE最大0.8km 両端に48V‐56V電源アダプタ接続 (推奨)：データ最大2km以上 PoE最大1.9km

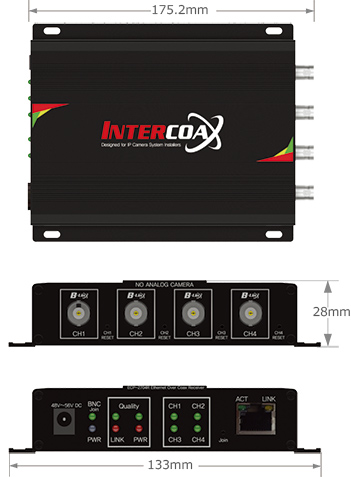

サイズ (単位=mm)

ECP-2704R	Ethernet & PoE over Coax Receiver (Rx) イーサネットエクステンダ
