技術情報

IIoTアプリケーション内の運用効率を高めるためにデバイスは、互いに確実に接続する必要があります。 従って、ネットワークの信頼性は、IIoTにとって最も重要となります。システム障害などに起因するネットワークの中断は、予想外のダウンタイムに繋がり、結果として経済的損失が発生します。ダウンタイムを回避するために産業用アプリケーションは、grace time（猶予時間）と呼ばれるネットワークへの小さな中断のみを許容できます。IEC 62439産業用通信ネットワーク規格で規定されているようにネットワーク復旧タイムは、猶予時間よりも短くなければなりません。ネットワークのダウンタイムを最小限に抑えるために冗長テクノロジーを利用してネットワークを伝送障害から保護できます。

許容可能なリカバリ―タイムを構成するものは、多くの場合、アプリケーションの用途によって異なります。 さまざまなアプリケーションの要件に基づいてゼロまたは高速復旧タイムをサポートする冗長テクノロジーを導入できます。Moxaは、異なるネットワーク要件に対応するための費用対効果に優れた冗長テクノロジーを提供することができます。アプリケーションに最適なオプションの詳細については、以下をお読みください。

ゼロネットワークダウンタイム

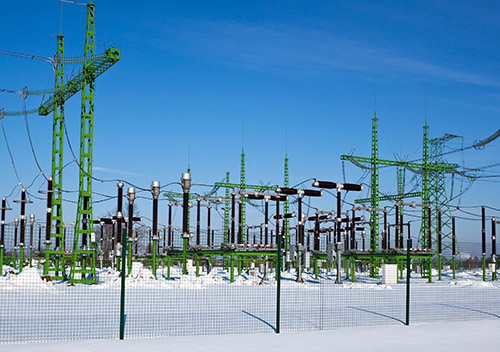

発電所などの重要なアプリケーションでは、ネットワークは、10ms未満で回復できなければなりません。 ネットワークが10ms未満に回復できない場合、システムは、システムの運用に悪影響を与えないようにシャットダウンします。従って、オペレータは、ネットワークが常に10ms未満に回復できるようにゼロパケット損失をサポートするテクノロジーを選択する必要があります。発電所に加えて、スマートファクトリなどIIoTのトレンドで浮上している一部のアプリケーションでは、生産ラインの稼働を維持するためにシームレスなデータ伝送が必要です。シームレスなデータ伝送を実現する最も一般的な方法の1つは、ゼロパケット損失を保証するPRP/HSRテクノロジーを使用することです。

資産オーナーは、ゼロダウンタイムをサポートする冗長性テクノロジーを導入したいと考えていますが、これらのテクノロジーのコストが高価であるため、代わりに高速ネットワークリカバリ―を実現できるテクノロジーを導入しなければなりません。ネットワークの規模は、ネットワークを構築するときに考慮しなければならないもう1つの重要なアスペクトです。例えば、従来の冗長テクノロジーでは、小規模ネットワークでのネットワークのダウンタイムを回避するためにリカバリ―タイムを保証することしかできません。アプリケーションが複数のサービスをサポートしている場合は、単純なネットワークソリューションではなく、複雑なネットワークソリューションを展開する必要があります。これは、展開する必要のある冗長性テクノロジーの種類に影響します。

シンプルなネットワーク(レイヤ 2ネットワーク)による高速リカバリ

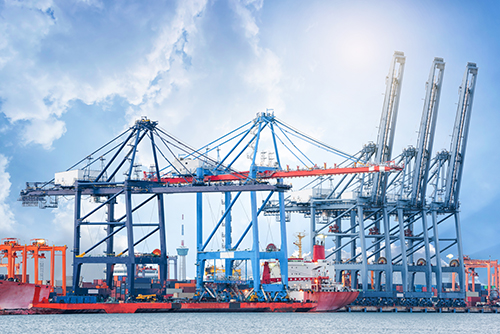

シンプルなネットワークは、スマートファクトリの生産ライン、交差点の監視システム、港湾でのマシンハンドリングアプリケーションに使用されます。このシステムまたはネットワークは、通常、産業グレードのアプリケーションのために使用されます。Moxaの冗長テクノロジーを小規模ネットワークに導入することによりネットワークがミリ秒未満に自動的に回復することを保証します。

Moxaの冗長テクノロジーは、産業グレードのアプリケーションがネットワークの混乱を回避することを保証します。MoxaのTurbo Ringテクノロジーは、最大250ノードで20ms*未満のネットワークリカバリ―タイムをサポートし、Turbo Chainテクノロジーは、ネットワークが拡張した場合でもネットワークの冗長性機能を失わないことを保証します。AeroLink保護は、ワイヤレスネットワークの保護を提供し、V-ONは、マルチキャストプロトコルを使用するPLCおよび監視アプリケーションの保護を提供します。

* Note:ギガビットイーサネットリカバリ―タイム< 50 ms

複雑なネットワーク (レイヤ 3 ネットワーク)での高速リカバリ

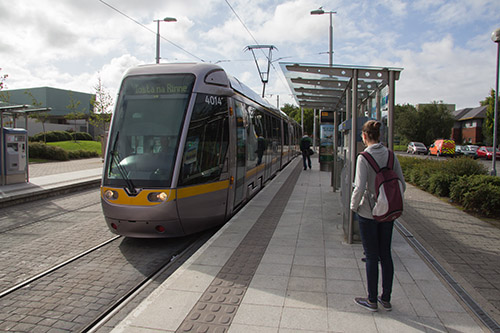

複雑なネットワークには、それぞれ異なる目的のために設計された相互に接続された複数のネットワークが含まれます。例えば、鉄道業界内には、集中コントロールセンター、鉄道駅、鉄道信号システムなどを含む、いくつかの異なるサブネットワークとシステム間で通信することができる必要のある複数のネットワークが存在します。

Turbo Ring、Turbo Chain、AeroLink Protectionは、シンプルなネットワークでのネットワーク冗長性を保証できます。複数のサービスを含む大規模または複雑なネットワークを導入する場合、MoxaのV-ONテクノロジーは、複雑なネットワークのために特別に設計されたネットワーク冗長ソリューションであり、異なるシステム間の通信をスムーズに保ちます。

Moxaは、異なる産業用アプリケーションで30年以上の経験を持つソリューションプロバイダです。Moxaの冗長テクノロジーは、顧客のネットワークの高可用性の確保を保証することができます。冗長技術の詳細については、下記のアプリケーションノートをご覧ください。

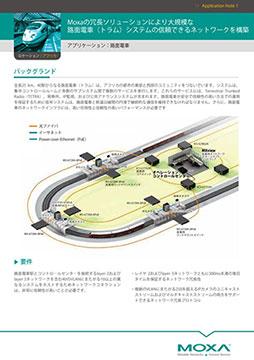

アプリケーションノート：
冗長テクノロジーアプリケーションノート

詳細は「アプリケーションノート」をダウンロードしてご覧ください。
