TN-5510A-2GLSX-ODC-WV-T
EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 最後の3桁のIPアドレスを設定する3つのロータリスイッチを使い、メンテナンスが以前に比べて容易
- IPv6 Ready logo認証取得(IPv6 Logo Committee認証済み)
- 鉄道車両アプリケーション向けの先進的なEN50155準拠ギガビットイーサネットスイッチ
- 異なる方針によるIPアドレス割当てのためのDHCP Option 82
- EtherNet/IPおよびModbus/TCP産業イーサネットプロトコルサポート
- ネットワークの精巧な時刻同期に必要なIEEE 1588 PTP (Precision Time Protocol)サポート
- Turbo Ring、Turbo Chain（リカバリタイム<20 ms @250 台スイッチ）RSTP/STPネットワーク冗長性
- IGMPスヌーピングおよびGMRPマルチキャストトラフィックフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよびGVRPによるネットワーク計画が容易
- QoS(IEEE 802.1p/1QおよびTOS/DiffServ)によるデターミニズムの向上
- IEEE 802.3ad、LACPによる最適な帯域幅の使用
- SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークのセキュリティの強化
- SNMPv1/v2c/v3による異なるレベルのネットワーク管理
- RMONによる効率的なネットワーク監視および率先的な能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- 認証を受けたMACアドレスだけがアクセスできるロックポート
- オンラインデバッキングのためのポートミラーリング
- Eメール、リレイ出力を通した障害の自動警報
- ラインスワップファーストリカバリ
- 接続したデバイスのIPアドレス自動検知
- ネットワーク管理ソフトウェアでLLDPによるトポロジ自動の検出
- webブラウザ、Telnet/シリアルコンソール、CLI Windowsユーティリティによるコンフィギュレーション
- パネルマウントまたはDINレールマウントインストレーション能力
堅牢なリンクを形成する耐震サーキュラーコネクタ
- ファストイーサネット10/100BaseT(X)ポート用M12 D-coding 4ピン（F）コネクタ
- ギガビットイーサネット1000Bas-X用光ファイバODCコネクタ
- コンソールおよびリレイ出力用M12 A-coding 5ピン（M）コネクタ
- 電源入力用M23 6ピン（M）コネクタ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
ToughNet TN-5510-2GLSX-ODCシリーズM12マネージドイーサネットスイッチは、鉄道車両、車両、鉄道アプリケーションなどの産業向けに設計されています。TNシリーズスイッチは、振動や衝撃といった環境障害に対する信頼性の高いオペレーションを確保するために必要なタイトで堅牢な接続を保証するM12と耐震/防塵対応Q-ODCサーキュラーコネクタを使用しています。TN-5510-2GLSX-ODC-LV-WVスイッチは、12/24/36/48/72/96/110 VDCの幅広い電源入力範囲を提供するので異なるアプリケーションで使用する様々な電源に対応することができます。更に、12/24/36/48 VDCまたはデュアルサポートの24/36/48/72/96/110 VDCおよびアイソレート冗長電源の提供により通信システムの信頼性の向上およびケーブル/配線コストを削減することができます。
TN-5510-2GLSX-ODCスイッチは、8ファストイーサネットサポートM12ポート、およびハウジングの下部にQ-ODCサーキュラーコネクタを使用した2ポート2kmサポートのマルチモードファイバトランシーバを組み込んだギガビットファイバインターフェイスを装備しています。また、苛酷な環境に対応できる-40～75℃の拡張動作温度レンジモデルを提供することも可能です。TN-5500シリーズは、動作温度、電源入力電圧、サージ、ESDおよび振動をカバーするEN50155の必須セクションに準拠していますので様々な産業用アプリケーションで使用するには最適です。
| テクノロジ | |
| 規格 | IEEE 802.3 ：10BaseT IEEE 802.3u ：100BaseT(X) IEEE 802.3ab ： 1000BaseT(X) IEEE 802.3x ：フロー制御 IEEE 802.1D-1998 ：スパニング・ツリー・プロトコル IEEE 802.1w ：Rapid STP IEEE 802.1Q ：VLANタギング IEEE 802.1p ：Class of Service IEEE 802.1X ：認証 IEEE 802.3ad ：LACPポートトランク機能 |
|---|---|
| プロトコル | IGMPv1/v2、GMRP、GVRP、SNMPv1/v2C/v3、DHCP Server/Client、DHCP Option 66/67/82、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、 Syslog、Modbus/TCP、SNMP inform、LLDP、IEEE 1588 PTP V2、IPv6、NTP Server/Client |
| MIB | MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE802.3xフロー制御、バックプレッシャフロー制御 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| VLAN利用数(最大) | 64 |
| VLAN IDレンジ | VID 1 ～ 4094 |
| IGMPグループ | 256 |
| インターフェース | |
| ファストイーサネット | フロントケーブル、M12コネクタ、10/100BaseT(X)自動ネゴシエーションスピード、 半2重/全2重モード、自動MDI/MDI-Xコネクション |
| ギガビットイーサネット | ダウンケーブリング、Q-QDCコネクタ、1000BaseT(X) |
| コンソールポート | M12 Aコーディング 5ピン(M)コネクタ |
| システムLED表示 | PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL |
| ポートLED表示 | 10/100M(ファストイーサネットポート)、1000M(ギガビットイーサネットポート) |
| アラームコンタクト | 2 リレイ出力 1 M12 Aコーディング 5ピン(M)コネクタ、電流容量 3A @30VDC |
| ロータリスイッチ | IPアドレス最後の3桁の設定 |
| 電源 | |
| 入力電圧 | ・LV ： 12/24/36/48VDC (8.4 ～ 60VDC) ・WV ： 24/36/48/72/96/110VDC (16.8 ～ 137.5VDC) |
| 入力電流 | 0.507A @24VDC、0.169A @72VDC、0.117A @110 VDC |
| 過電流保護 | 有 |
| 接続 | M23コネクタ |
| 逆極性保護 | 有 |
| メカニカル | |
| ケース | メタル、IP54保護 (未使用のポートは、保護キャップ装着) |
| サイズ | 204.3×185×76.0mm |
| 重さ | 1700g |
| 取付 | パネルマウント、DINレールマウント(オプションキット) |
| 環境 | |
| 動作温度 | ワイド温度モデル ：-40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 動作湿度 | 5 ～ 95% (結露なきこと) |
| 認証 | |
| 安全 | UL 508(申請中) |
| EMI | FCC Part 15 Subpart B Class A、 EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3、 EN 61000-4-3 (RS) Level 4、 EN 61000-4-4 (EFT) Level 3、 EN 61000-4-5 (Surge) Level 3、 EN 61000-4-6 (CS) Level 3、 EN 61000-4-8、 EN 61000-4-11 |
| 鉄道 | (パネルマウンティングインストレーション) EN 50155、EN 50121-4 |
| 衝撃 | IEC 61373 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 61373 |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
1000 BaseF(X) Q-ODCコネクタ、ギガビットファイバポート用耐震、防塵コネクタ
-
コネクタソケットにプラグを押し込む
-
キーがかみ合う位置まで回転させる
-
未嵌合＝嵌合するまで押し込む
-
嵌合=コネクタが所定の位置に収まり完全なストレンリリーフ形成
-
着脱のためにカップリングリングを引っ張る
-

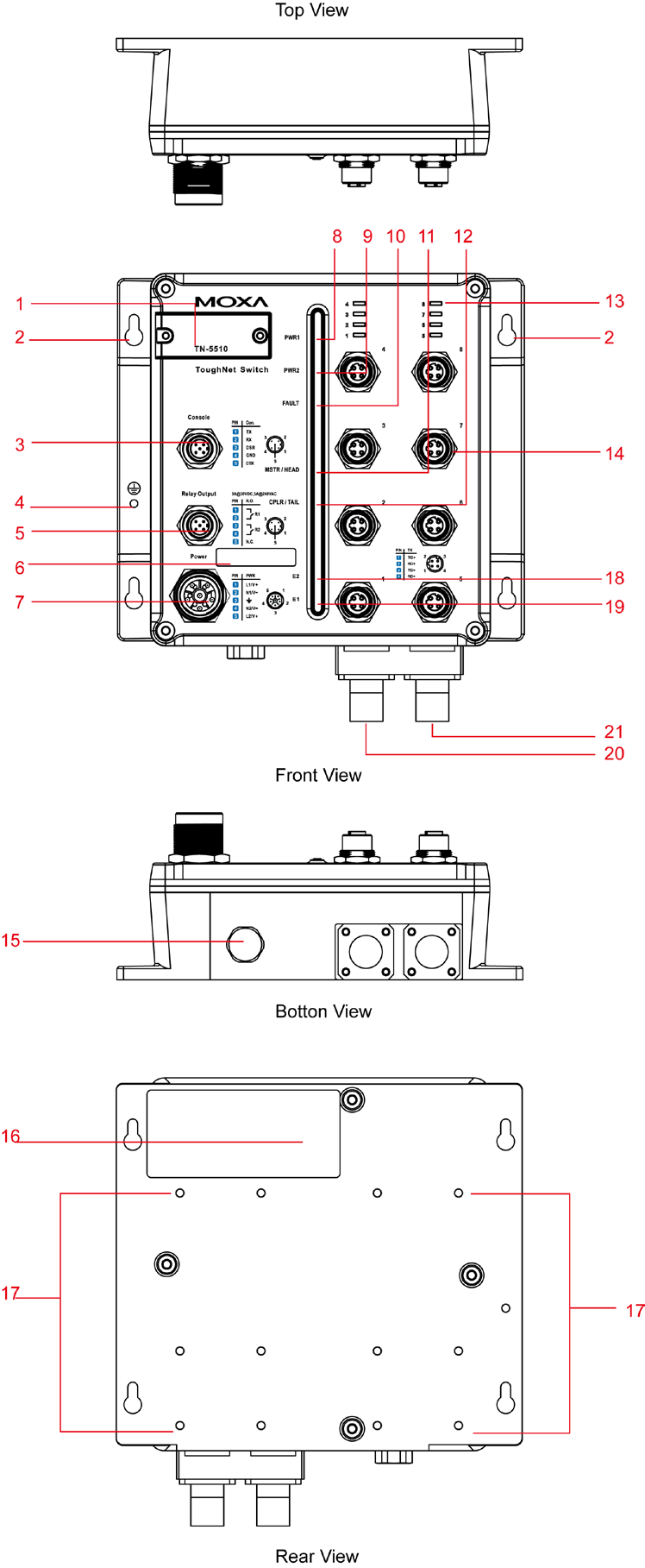

▼クリックして拡大表示
-
- 3 ロータリスイッチただしカバーで保護
- パネルマウンティングキット用ネジ孔
- コンソールポート
- グランド用ネジ
- リレイ出力ポート
- 電源電圧レンジ表示
- 電圧入力ポート(M23 6ピン/Mシールドコネクタ)
- PWR1 LED：電源入力 1
- PWR2 LED：電源入力 2
- フォルト表示LED
- MSTR/HEAD LED：リングマスタまたはチェーンヘッド
- CPLR/TAIL LED：リングカップラまたはチェーンテール
- TPポート10/100 Mbps LED
- 10/100BaseT(X)ポート(M12 4ピン/Fシールドコネクタ)
- 耐水通気孔
- 製品ラベル
- DINレールマウンティングキット用12ネジ孔
- E2 LED：ダウンサイドE2ギガビットポート1000 Mbps LED
- E1 LED：ダウンサイドE1ギガビットポート1000 Mbps LED
- ギガビットファイバポートE1
- ギガビットファイバポートE2
| TN-5510-2GLSX-ODC-LV-LV-T | 8 10/100BaseT(X)ポートおよび2 1000MbpsファイバQ-ODCポート、M12コネクタ、デュアルリダンダント電源入力(12/24/36/48VDC)、動作温度 -40 ～ 75℃ |
|---|---|
| TN-5510-2GLSX-ODC-LV-WV-T | 8 10/100BaseT(X)ポートおよび2 1000MbpsファイバQ-ODCポート、M12コネクタ、デュアルリダンダント電源入力(12/24/36/48VDC)、動作温度 -40 ～ 75℃ |
TN-5500Aシリーズ 製品一覧
| TN-5508A-8PoE-WV-CT-T | EN50155 8ポート IEEE 802.3af PoEマネージドイーサネットスイッチ |
| TN-5508A-8PoE-WV-T | EN50155 8ポート マネージドイーサネットスイッチ |
| TN-5508A-WV-CT-T | EN50155 8ポート マネージドイーサネットスイッチ |
| TN-5508A-WV-T | EN50155 8ポート マネージドイーサネットスイッチ |
| TN-5510A-2GLSX-ODC-WV-CT-T | EN50155 8+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5510A-2GLSX-ODC-WV-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5510A-2GTXBP-WV-CT-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5510A-2GTXBP-WV-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5510A-2GTX-WV-CT-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5510A-2GTX-WV-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5510A-8PoE-2GLSX-ODC-WV-CT-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5510A-8PoE-2GLSX-ODC-WV-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5510A-8PoE-2GTXBP-WV-CT-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5510A-8PoE-2GTXBP-WV-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5510A-8PoE-2GTX-WV-CT-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5510A-8PoE-2GTX-WV-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5516A-8PoE-WV-CT-T | EN50155 16ポート IEEE 802.3af PoEマネージドイーサネットスイッチ |
| TN-5516A-8PoE-WV-T | EN50155 16ポート IEEE 802.3af PoEマネージドイーサネットスイッチ |
| TN-5516A-WV-CT-T | EN50155 16ポート IEEE 802.3af PoEマネージドイーサネットスイッチ |
| TN-5516A-WV-T | EN50155 16ポート マネージドイーサネットスイッチ |
| TN-5518A-2GTXBP-WV-CT-T | EN50155 16+2Gポート ギガビット マネージドイーサネットスイッチ |
| TN-5518A-2GTXBP-WV-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5518A-2GTX-WV-CT-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5518A-2GTX-WV-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5518A-8PoE-2GTXBP-WV-CT-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5518A-8PoE-2GTXBP-WV-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5518A-8PoE-2GTX-WV-CT-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
| TN-5518A-8PoE-2GTX-WV-T | EN 50155 8+2G/16+2Gポートギガビットイーサネットスイッチ,最大8PoEポート |
