VE500R
カテゴリ5タイプ A/Vエクステンダー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- オーディオ・ビデオ・RS-232C信号をツイストペアケーブルで延長
- トランスミッタまでの延長距離 － 最大200m (解像度を1,280×1,024に設定した場合)
- 解像度 － 1,920×1,200＠60Hz(30m)、1,600×1,200＠60Hz(150m)、1,280×1,024＠60Hz(200m)
- バランスオーディオ対応 － 延長先でも高音質を実現
- ゲイン調節機能 － 距離に応じて信号の強さを自動または手動で調節可能
- モニターはローカル側、リモート側に各1台接続可能
- 制御や設定を行う双方向通信対応RS-232Cシリアルポートを搭載
- ワイド画面対応
- ラックマウント対応
※長距離伝送の場合、ATEN社 Cat5eケーブルのご使用を推奨致します。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VE500Rは、VGAツイストペアケーブルトランスミッタ VE500T および オーディオ・ビデオマトリックススイッチャー VM0808T/VM1616T用のレシーバです。オーディオ・ビデオ・RS-232Cの各信号をツイストペアケーブルを介して、最大200m先にあるトランスミッタから受信することができます。
本製品は、建設現場や工場、コントロールセンタおよびセキュリティセンタなどのような、システムは安全な場所に設置しながら、ディスプレイは任意の場所に設置する必要がある場合に最適な製品です。
※対応製品：VM0808T、VM1616T、VE500T
| ビデオ出力 | インターフェース | D-Sub15ピン メス×1 |
|---|---|---|
| 最大距離 | ディスプレイまでの最大距離：1.8m | |
| インピーダンス | 75 Ω | |
| ビデオ | 解像度/距離 | 1,920×1,200＠60Hz(30m)、 1,600×1,200＠60Hz(150m)、 1,280×1,024＠60Hz(200m) |
| 最大バンド幅 | 300 MHz | |
| 最大延長距離 (解像度) | 200m (1,280×1,024＠60Hz) | |
| オーディオ出力 | バランス: 5極着脱式ターミナルブロック×1 ステレオ: ステレオミニジャック×1 | |
| 制御 | RS-232C | コネクタ：DB-9ピン オス×1 ピンアサイン：ピン2 = Rx、ピン3=Tx、ピン5= Gnd |
| コネクタ | ユニット間 | RJ-45×1 |
| スイッチ | ビデオ | 補正/UP：プッシュボタン×1 補正/DOWN：プッシュボタン×1 |
| LED | 電源 | グリーン×1 |
| リンク | オレンジ×1 | |
| 画質補正 | ブルー×1 | |
| 電源 | コネクタ | DC電源ジャック×1 |
| 消費電力 | DC5.3V、4.04W | |
| 電源入力 | 電源アダプタ | 型番：0AD8-0605-24EGまたは0AD8-0605-24MG 入力：AC 100～240V 50/60Hz 出力：DC5.3V / 2.4A |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80％ RH、結露なきこと | |
| ケース | ケース材料 | メタル |
| 重量 | 0.48 kg ( 1.06 lb ) | |
| サイズ(W×D×H) | 202 × 87 × 25 mm | |
| 同梱品 | 電源アダプター×1 ラックマウントキット×1 ターミナルブロック×1 ユーザーガイド×1 | |
| 対応製品 | 対応トランスミッタ | VM0808T、VM1616T、VE500T |

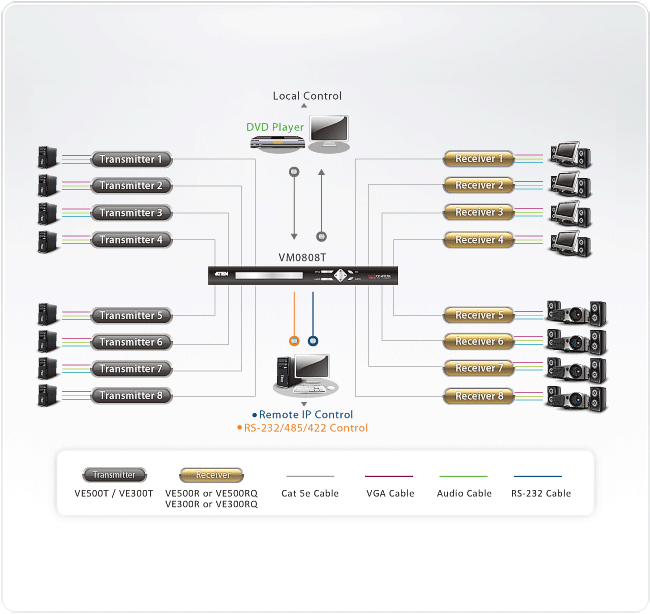

構成図
| VE500R | VGAツイストペアケーブルレシーバ (オーディオ・RS-232C対応) |
|---|
