UC-4450A-T-5G NEW

Arm Cortex-A53 クアッドコア 64ビットコンピューター, 5GおよびWi-Fi 6E機能サポート, シリアルポート×2, CANポート×1

主な製品特長

Arm Cortex-A53 クアッドコア 1.6GHzプロセッサー
デュアルSIMおよびAT&T 認証取得済み 5G Sub-6GHz NRモジュール搭載
オートセンシング10/100/1000 Mbpsイーサネットポート×2
CANbusおよびシリアルポート (2kV 絶縁保護)
10年間の優れた長期サポート付き Moxa Industrial Linux
Wi-Fi 6Eおよび4G LTE Cat.4サポート (オプションアクセサリーを使用)
デュアルSIMスロット
CE/FCC/UL認証
ISA/IEC 62443-4-2 SL2認証に対応
動作温度範囲：-40～75℃ (セルラーモジュールを有効にした場合：-40～70℃)

FCC

カテゴリー

シリーズ

UC-4400Aシリーズ製品一覧

製品に関するお問い合わせ

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

概要
仕様
詳細情報
型番
シリーズ
FAQ

UC-4400Aコンピューティングプラットフォームは、組み込みデータ収集アプリケーション向けに設計されています。このコンピューターには、最大4つのRS-232/422/485シリアルポート、デュアル10/100/1000 Mbpsイーサネットポート、最大2つのCANポートと、Wi-Fi 6EモジュールをサポートするM.2 Eソケットが搭載されています。これらの汎用性の高い機能を備えたUC-4400Aは、さまざまなデータ収集アプリケーションにおける複雑な通信ソリューションを効率的に適応させることができます。

UC-4400Aは、Arm Cortex-A53クアッドコアプロセッサーを中心に構築されており、エネルギー監視システムでの使用に最適化されていますが、さまざまな産業用ソリューションにも幅広く適用できます。柔軟なインターフェースオプションを備えたこの小型の組み込みコンピューターは、現場でのデータ収集とデータ処理のための信頼性の高いセキュアなゲートウェイであるだけでなく、他の多くの大規模な展開のための優れた通信プラットフォームを提供します。

過酷な環境でのデータ収集アプリケーションには、ワイド温度対応セルラーモデルを提供することができます。すべてのユニットはテスト室で徹底的に検証されているので、セルラー対応コンピューティングプラットフォームがワイド温度アプリケーションに適していることを保証します。

アプリケーション

太陽光/風力エネルギー
バッテリーエネルギー貯蔵
EV充電インフラストラクチャ
施設監視
機械監視
石油・ガス
浄水・廃水処理
インテリジェント交通システム
さまざまなIIoTゲートウェイアプリケーション

コンピューター
CPU	Arm Cortex-A53 クアッドコア 1.6 GHz
DRAM	4 GB LPDDR4
サポートOS	Moxa Industrial Linux 3 (Debian 11, kernel 5.10), 2031 EOL www.moxa.com/MIL を参照
プリインストールストレージ	16 GB eMMC
拡張スロット	microSDソケット×1
コンピューターインターフェース
イーサネットポート	オートセンシング10/100/1000 Mbpsポート (RJ45コネクター) ×2
シリアルポート	RS-232/422/485ポート×2 (ソフトウェア選択可能, DB9オスコネクター)
CANポート	CAN 2.0 A/B×1 (DB9オス)
デジタル入力	DI×4
デジタル出力	DO×4
USB 2.0	USB 2.0ホスト×1, タイプAコネクター
Wi-Fiアンテナコネクター	RP-SMA×2
セルラーアンテナコネクター	SMA×4
GPSアンテナコネクター	SMA×1
コンソールポート	RS-232 (TxD, RxD, GND), 3ピンヘッダー出力 (115200, n, 8, 1)
拡張スロット	M.2 E-keyスロット×1 (Wi-Fi用)
SIMフォーマット	Nano
SIM数	2
ボタン	プログラマブルボタン
TPM	TPM v2.0
イーサネットインターフェース
磁気絶縁保護	1.5 kV (内蔵)
シリアルインターフェース
ポート数	2
ボーレート	50 bps ～ 921.60 kbps
データビット	5, 6, 7, 8
ストップビット	1, 1.5, 2
パリティ	None, Even, Odd, Space, Mark
フロー制御	RTS/CTS, XON/XOFF RS-485用ADDC (自動データ方向制御) RTSトグル (RS-232のみ)
コンソールポート	3ピンヘッダー - DB9 コンソールポート×1
シリアル信号
RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx+, Tx-, Rx+, Rx-, GND
RS-485-2線	Data+, Data-, GND
RS-485-4線	Tx+, Tx-, Rx+, Rx-, GND
CANインターフェース
ポート数	1
ボーレート	10 ～ 1000 kbps
コネクター	DB9オス
産業用プロトコル	CAN 2.0A CAN 2.0B
絶縁	2 kV (内蔵)
信号	CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND
デジタル入力
デジタル入力チャネル	DI×4
コネクター	ねじ止め式ユーロブロック端子
センサータイプ	ウェット接点 (NPN) ドライ接点
ドライ接点	Logic 1：Open Logic 0：Close to GND
ウェット接点 (COM to DI)	Logic 1：0 ～ 3 VDC Logic 0：10 ～ 30 VDC
絶縁	3K VDC
デジタル出力
デジタル出力チャネル	DO×4
コネクター	ねじ止め式ユーロブロック端子
電流定格	200 mA/チャネル
I/Oタイプ	Sink
電圧	0 ～ 30 VDC
セルラーインターフェース
5G NR帯域	5G NSA および SA帯域： n1 (FDD 2100) MHz n2 (FDD 1900) MHz n3 (FDD 1800) MHz n5 (FDD 850) MHz n7 (FDD 2600) MHz n8 (FDD 900) MHz n20 (FDD 800) MHz n25 (FDD 1900) MHz n28 (FDD 700) MHz n29 (SDL 700) MHz n40 (TDD 2300) MHz n41 (TDD 2500) MHz n48 (TDD 3600) MHz n66 (FDD 1700 / AWS-3) MHz n71 (FDD 600) MHz n75 (SDL 1500) MHz n77 (TDD 3700) MHz n78 (TDD 3500) MHz n79 (TDD 4500) MHz
UMT帯域	B1 (2100) MHz B2 (1900) MHz B3 (1800) MHz B4 (AWS) B5 (850) MHz B6 (800) MHz B8 (900) MHz B19 (800) MHz
GPSインターフェース
周波数範囲	ワイドバンドGNSS：1559 ～ 1606 MHz (推奨) GPS：BW NB GPS 2.046 MHz (中心周波数 1575.42 MHz) GLONASS：BW 約8.3 MHz (1597.05 ～ 1606 MHz) BeiDou：4.092 MHz BW (1559.05 ～ 1563.14 MHz) Galileo：4.092 MHz BW (中心周波数 1575.42 MHz)
対応アンテナタイプ	アクティブアンテナ (デフォルト) パッシブアンテナ
初回測位時間 (TTFF)	ホットスタート：1 秒ウォームスタート：27 秒コールドスタート：28 秒
感度	コールドスタート：-146 dBm トラッキング：-161 dBm アクイジション：-148 dBm
更新レート	最小 1 Hz
無線LANインターフェース
無線LAN規格	802.11a/b/g/n/ac/ax (オプションのWi-Fiアクセサリーの購入が必要)
周波数帯域	2.4 GHz / 6 GHz 2.4 GHz / 5 GHz
セキュリティ機能
ハードウェアベースセキュリティ	TPM 2.0 ハードウェア Root of Trust セキュアブート
侵入検知	ホストベースの侵入検知
セキュリティツール	セキュリティ診断ツールセキュリティイベント監査セキュアアップデート
ディスク保護	LUKSディスク暗号化
リカバリー	直近のセキュアな状態にワンステップでリカバリー自動フェイルバックを備えたデュアルシステム設計
信頼性	ネットワークキープアライブネットワークフェイルオーバーとフェイルバック
LEDインジケーター
システム	Power × 2 READY (デバイス起動) × 1 SIMカードインジケーター × 1
LAN	2ポート, 各ポートに1 (10/100/1000 Mbps)
シリアル	2つのシリアルポート、各ポートにLED×1
CAN	1つのCANポート、各ポートにLED×1
ワイヤレス信号強度	セルラー × 3 Wi-Fi × 3
ユーザープログラム可能	1
電源パラメーター
電源入力数	冗長デュアル入力
入力電圧	9 ～ 48 VDC
入力電流	2.13 A @ 9 VDC, 0.30 A @ 48 VDC
消費電力	14.4 W @ 95% CPU負荷
電源コネクター	ネジ止め式ユーロブロック端子
逆極性保護	サポート
信頼性
自動リブートトリガー	外部RTC (リアルタイムクロック)
アラートツール	外部WDT (ウォッチドッグタイマー)
筐体特性
ハウジング	メタル SECC
IP保護等級	IP30
サイズ	141.5 × 120 × 41 mm
重さ	750 g
取り付け方法	DINレールマウントウォールマウント (要オプションキット)
環境
動作温度	Wi-Fi使用時：-30 ～ 70℃ セルラー使用時：-40 ～ 70℃
保管温度 (パッケージ含む)	-40 ～ 85℃
相対湿度	5 ～ 95% (結露なきこと)
規格および認証
EMC	EN 55032/35 EN 61000-6-2/-6-4 UKCA RCM
EMI	FCC Part 15B Class A ICES-003 Class A EN 55032 Class A EN 61000-6-4 Class A
EMS	IEC 61000-4-2 ESD：Contact：4 kV; Air：8 kV IEC 61000-4-3 RS：80 MHz to 1 GHz：10 V/m IEC 61000-4-4 EFT：Power：1 kV; Signal：1 kV IEC 61000-4-5 Surge：Power：line-to-line 2 kV, Signal：line-to-ground 4 kV IEC 61000-4-6 CS：150 kHz to 80 MHz; Signal：10 V IEC 61000-4-8 PFMF
無線周波数	FCC CE (RED) ISED RCM NCC
キャリア認証	AT&T Verizon 2025年第1四半期取得予定 PTCRB
国際認証	FCC CE ISED UKCA RCM NCC (2025年第1四半期)
安全	IEC 62368-1 EN 62368-1 UL 62368-1
衝撃	IEC 60068-2-27
振動	IEC 60068-2-64 2 grms @ 5 ～ 500 Hz, ランダム波, 軸あたり1時間 (USBデバイス未接続時)
グリーン製品	RoHS, CRoHS, WEEE
MTBF (平均故障間隔)
時間	982,234 時間
規格	Telcordia (Bellcore) Standard TR/SR
保証
保証期間	5 年
詳細	Moxa社製品保証方針

サイズ (単位=mm (inch) )

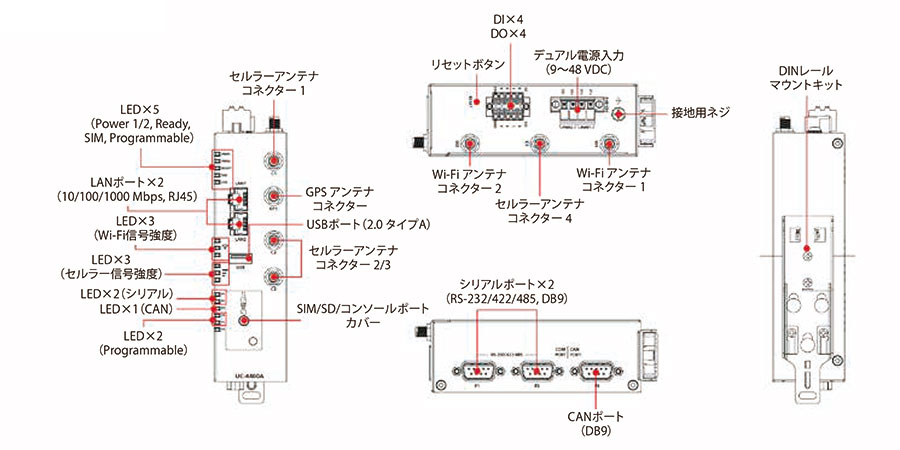

外観図

UC-4450A-T-5G	Arm Cortex-A53 クアッドコア 64ビットコンピューター, 5GおよびWi-Fi 6E機能サポートシリアルポート×2 CANポート×1 M.2 E-keyスロット×1 (Wi-Fi用) 動作温度：-40 ～ 70℃

アクセサリー (別売り)

電源アダプター
PWR-12150-CN-SA-T	バレルプラグタイプ：ロック付き入力プラグ・タイプ：中国 (CN) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃
PWR-12150-EU-SA-T	バレルプラグタイプ：ロック付き入力プラグ・タイプ：欧州連合 (EU) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃
PWR-12150-UK-SA-T	バレルプラグタイプ：ロック付き入力プラグ・タイプ：英国 (UK) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃
PWR-12150-AU-SA-T	バレルプラグタイプ：ロック付き入力プラグ・タイプ：オーストラリア (AU) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃
PWR-12150-USJP-SA-T	バレルプラグタイプ：ロック付き入力プラグ・タイプ：米国/日本 (US/JP) 定格出力：1.5 A@ 12 VDC 電圧範囲：100 ～ 240 VAC 動作温度：-40 ～ 75℃
ケーブル
CBL-F9DPF1x4-BK-100	コンソールケーブル (4ピンコネクター) 1m
ウォールマウントキット
UC-4400A Wall-mounting Kit	ウォールマウントキット, プレート2枚 (各 44.8×99×5.7 mm) UC-4400A用ネジ (M3×5mm) 5本付き
ワイヤレスパッケージ
UC-4400A-LTE-CAT4-WW	LTEパッケージグローバルカバレッジ用 Telit LE910C4-WWXD LTE Cat. 4 mPCIeカードサーマルパッド×2 ヒートシンク×2 UC-443xAモデル用 M2.5×5 mmネジ×3本付き
UC-4400A-WLAN22-AX	Wi-Fi 6Eパッケージ EMWICOM WMX7205-1 Wi-Fi 6E M.2カードサーマルパッド×2 ヒートシンク×2 UC-443xA/445xAモデル用 M2.5×5 mmネジ×2本付き

UC-4400Aシリーズ製品一覧

UC-4410A-T	Arm Cortex-A53 クアッドコア 64ビットコンピューター, シリアルポート×2, CANポート×1
UC-4414A-I-T	Arm Cortex-A53 クアッドコア 64ビットコンピューター, シリアルポート×4, CANポート×2
UC-4430A-T	Arm Cortex-A53 クアッドコア 64ビットコンピューター, LTEおよびWi-Fi 6E機能サポート, シリアルポート×2, CANポート×1
UC-4434A-I-T	Arm Cortex-A53 クアッドコア 64ビットコンピューター, LTEおよびWi-Fi 6E機能サポート, シリアルポート×4, CANポート×2
UC-4450A-T-5G	Arm Cortex-A53 クアッドコア 64ビットコンピューター, 5GおよびWi-Fi 6E機能サポート, シリアルポート×2, CANポート×1
UC-4454A-T-5G	Arm Cortex-A53 クアッドコア 64ビットコンピューター, 5GおよびWi-Fi 6E機能サポート, シリアルポート×4, CANポート×2
